In IDEA StatiCa, esistono tre possibili aree per lavorare efficacemente con la progettazione parametrica.
Parametri in IDEA StatiCa Connection
Il primo utilizzo della progettazione parametrica è il più semplice. Ogni elemento, come un elemento strutturale, una piastra, un bullone o una saldatura, può essere definito dalla sua forma, posizione e materiale.
A tale scopo, è necessario abilitare la modalità Sviluppatore in Progetto / Preferenze / Impostazioni avanzate.

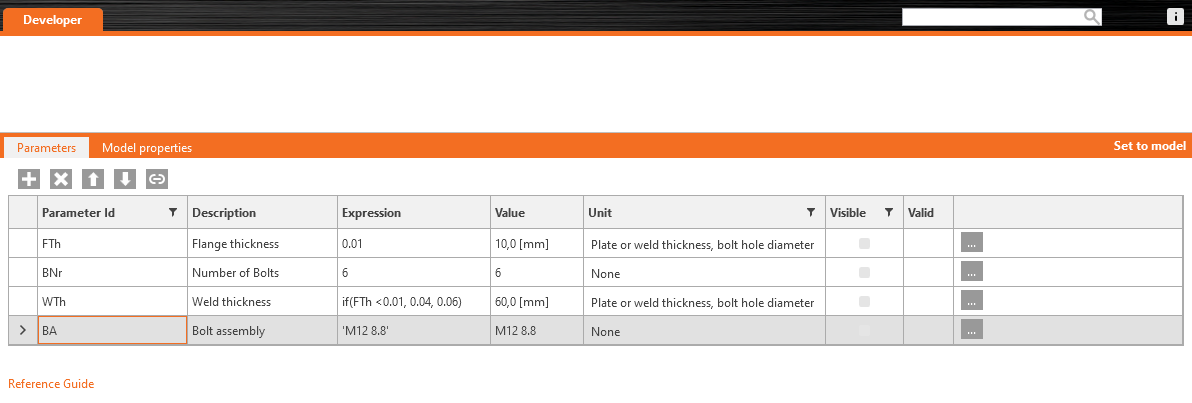

Nella scheda Parametri, è possibile aggiungere Numeri (il separatore decimale è il punto), Testo (si prega di utilizzare virgolette semplici) e anche Equazioni.

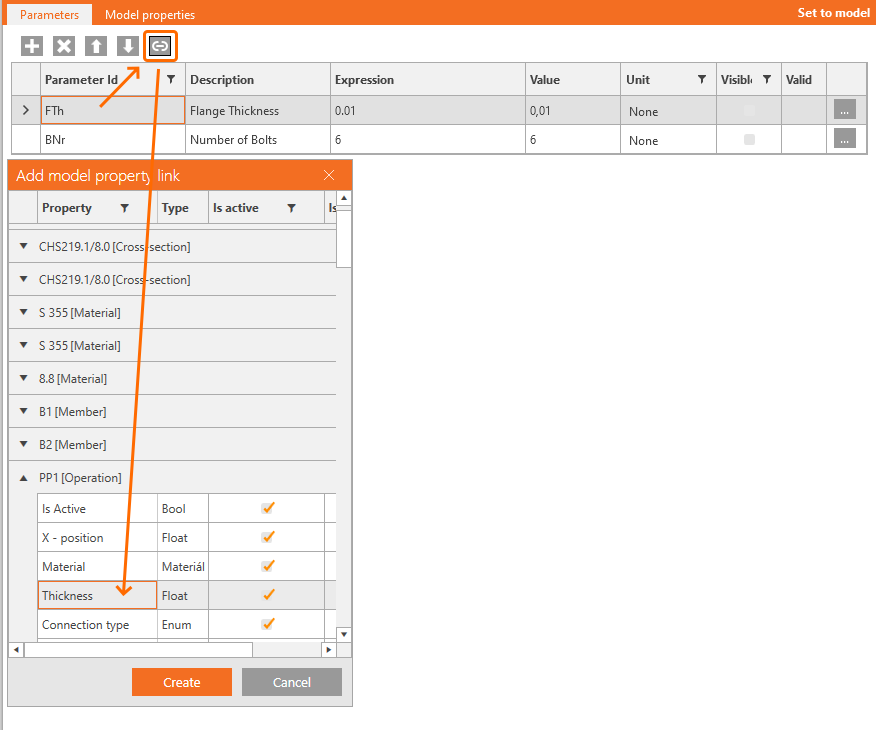

Per collegare questo parametro agli elementi definiti dalle Operazioni, fare clic sull'icona Collega.
Il pulsante Imposta nel modello consente di sovrascrivere i valori iniziali con i valori dei Parametri.
Per familiarizzare con tutte le possibilità relative ai parametri, consultare la Guida di riferimento.
Ulteriori informazioni su questo argomento sono disponibili anche negli articoli Funzionalità UX nella progettazione parametrica e Impostazione della progettazione parametrica con la scheda Sviluppatore.
Plugin per Rhino/Grasshopper

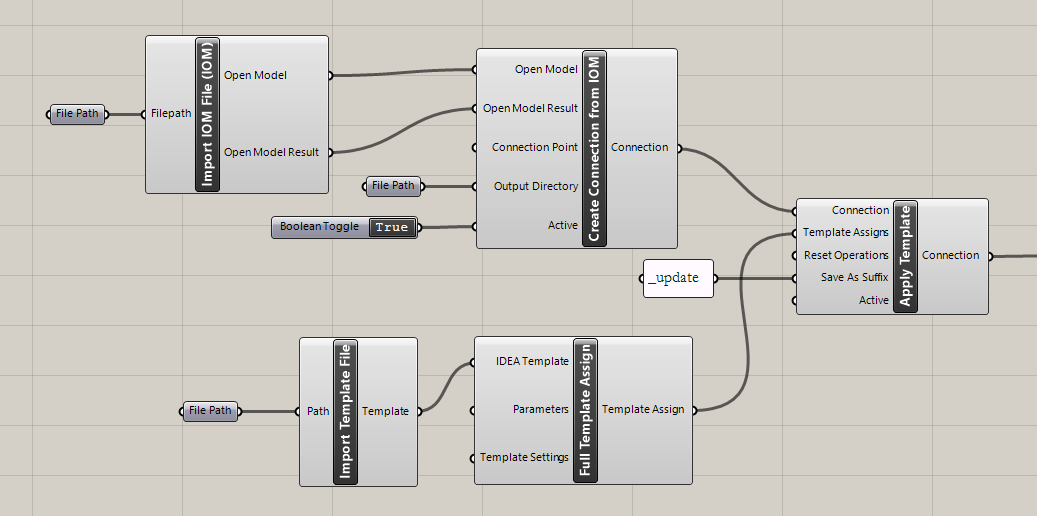

Grasshopper3d è un pacchetto di programmazione visuale integrato nel potente software CAD di modellazione Rhino3d.
La combinazione di Grasshopper con il Modello Aperto e le API di IDEA StatiCa crea una piattaforma estremamente potente per la definizione parametrica di geometrie di collegamento complesse, nonché per l'automazione e l'ottimizzazione dei collegamenti.
Il plugin può essere utilizzato in diversi modi:
- consente la creazione di giunti complessi, anche senza una licenza IDEA Connection
- importazione di una struttura (modello SAF, modello IOM) e calcolo in blocco dei giunti specificati
- ottimizzazione dei giunti in termini di forma, materiale, ecc., utilizzando parametri
Per ulteriori informazioni, visitare Flusso di lavoro da Rhino a IDEA StatiCa.
API di progettazione

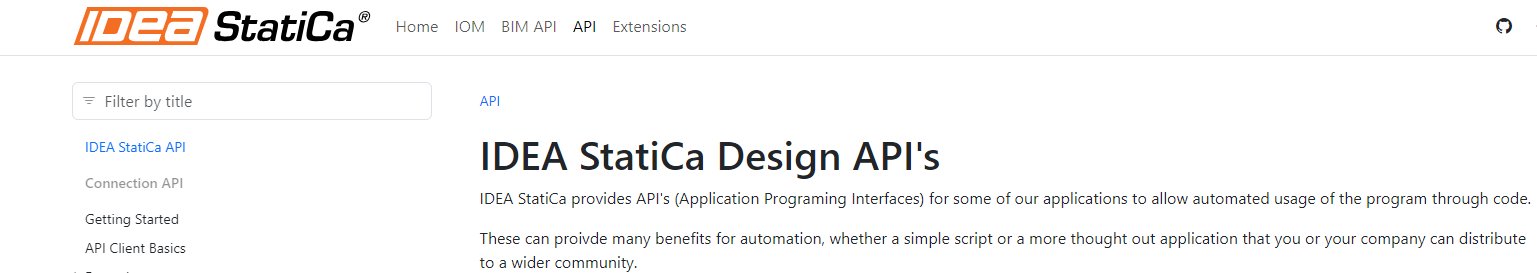

IDEA StatiCa fornisce diverse API generali per le diverse applicazioni e servizi offerti. Questo è un ottimo punto di partenza per i progettisti computazionali o gli sviluppatori software che desiderano eseguire attività automatizzate di progettazione strutturale e ottimizzazione. Le API di progettazione sono destinate sia agli utenti Python che C#/.Net.
È possibile iniziare da qui o visitare IDEA StatiCa GitHub.
