Az IDEA StatiCa-ban három lehetséges terület létezik a parametrikus tervezés hatékony alkalmazásához.
Paraméterek az IDEA StatiCa Connection-ben
A parametrikus tervezés első felhasználási módja a legegyszerűbb. Minden elem, például egy szerkezeti elem, lemez, csavar vagy hegesztés, meghatározható alakja, helyzete és anyaga alapján.
Ehhez engedélyezni kell a Fejlesztői módot a Projekt / Beállítások / Speciális beállítások menüpontban.

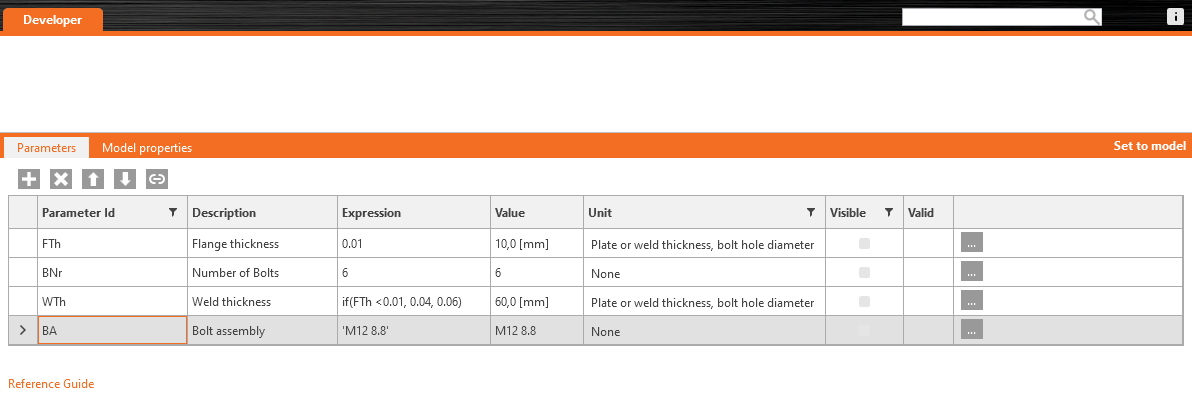

A Paraméterek fülön számokat (a tizedesjel a pont), szöveget (kérjük, használjon egyszerű idézőjeleket) és egyenleteket is hozzáadhat.

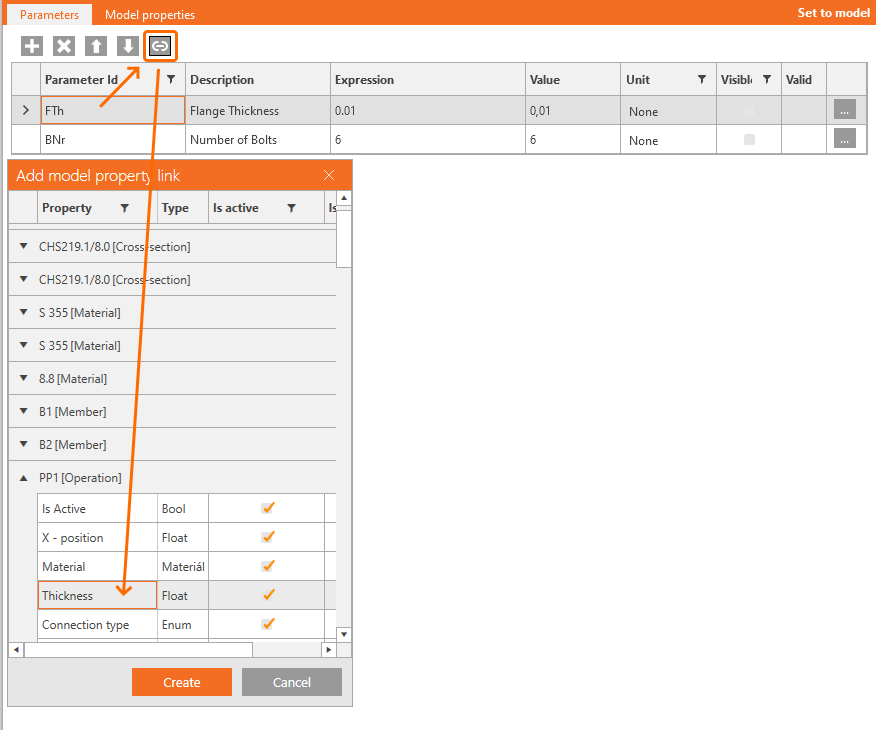

A paraméter és a Műveletek által meghatározott elemek összekapcsolásához kattintson a Hivatkozás ikonra.
A Beállítás a modellbe gomb lehetővé teszi a kezdeti értékek felülírását a paraméterértékekkel.
A paraméterekkel kapcsolatos összes lehetőség megismeréséhez kérjük, tekintse meg a Referencia útmutatót.
Erről a témáról további információk találhatók a UX funkciók a parametrikus tervezésben és a Parametrikus tervezés beállítása a Fejlesztői fül segítségével cikkekben is.

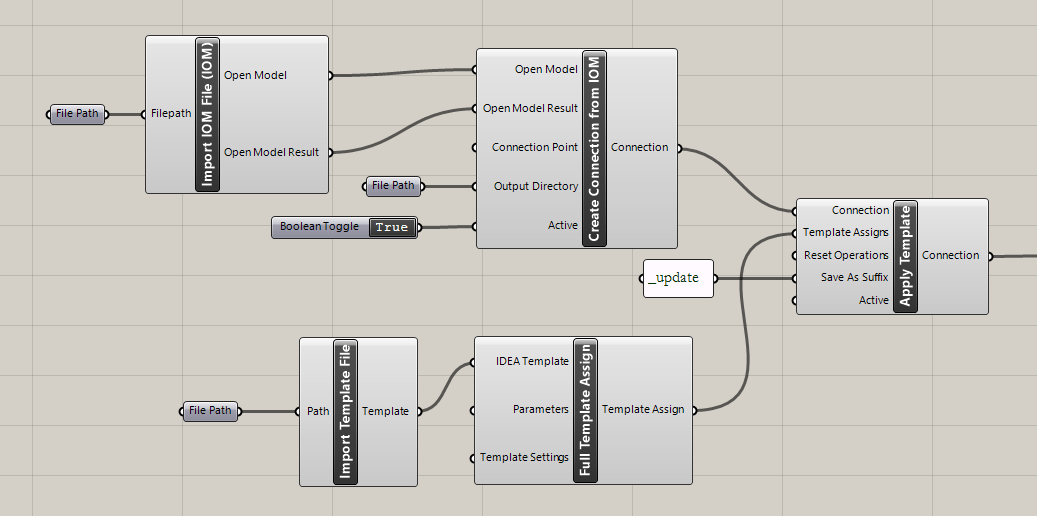

Plugin Rhino/Grasshopper-hez
A Grasshopper3d egy vizuális programozási csomag, amely a hatékony modellező CAD szoftverhez, Rhino3d-hez kapcsolódik.
A Grasshopper és az IDEA StatiCa Open Model és API-jainak kombinálása rendkívül hatékony platformot hoz létre összetett kapcsolati geometriák parametrikus meghatározásához, valamint a kapcsolatok automatizálásához és optimalizálásához.
A plugin többféleképpen használható:
- lehetővé teszi összetett csomópontok létrehozását, akárIDEA Connection licenc nélkül is
- szerkezet importálása (SAF modell, IOM modell) és meghatározott csomópontok tömeges számítása
- csomópontok optimalizálása alak, anyag stb. szempontjából, paraméterek használatával
További információkért kérjük, látogasson el a Rhino–IDEA StatiCa munkafolyamat oldalra.

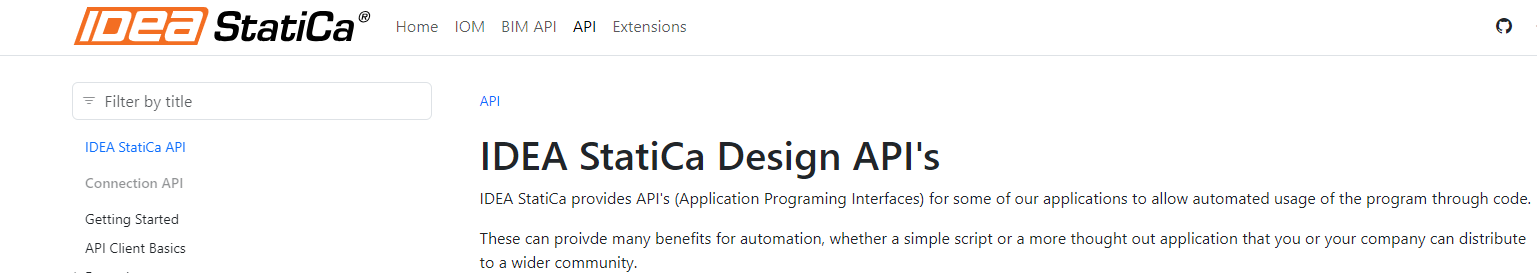

Tervezési API-k
Az IDEA StatiCa számos általános API-t biztosít a különböző alkalmazásokhoz és szolgáltatásokhoz. Ez egy kiváló kiindulópont, ha Ön számítógépes tervező vagy szoftverfejlesztő, aki automatizált szerkezeti tervezési és optimalizálási feladatokat kíván elvégezni. A tervezési API-k mind Python, mind C#/.Net felhasználók számára elérhetők.
Itt kezdheti vagy látogasson el az IDEA StatiCa GitHub oldalra.
