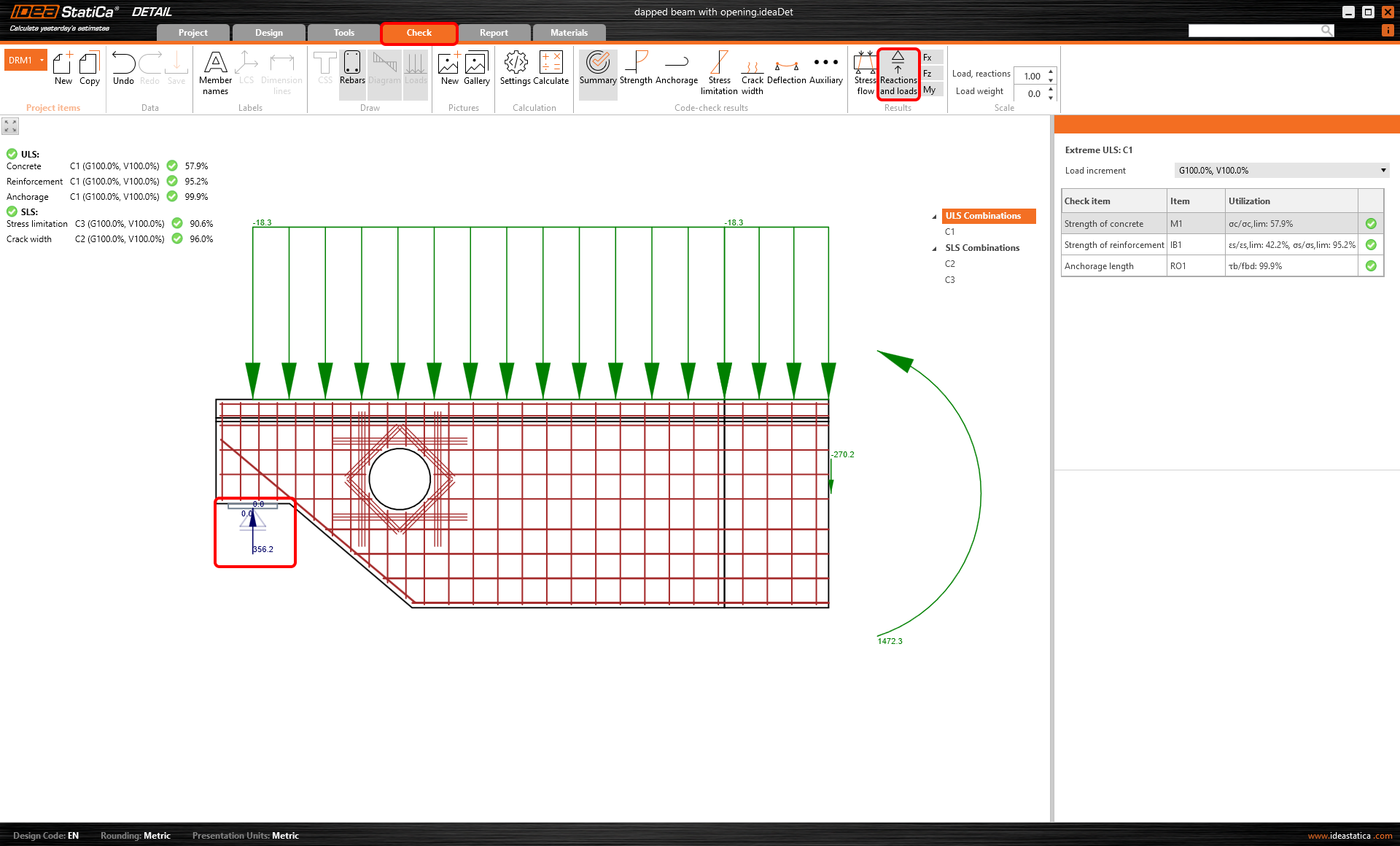

Iniziamo con le reazioni. È possibile visualizzare le reazioni facendo clic sul pulsante nella barra degli strumenti superiore.

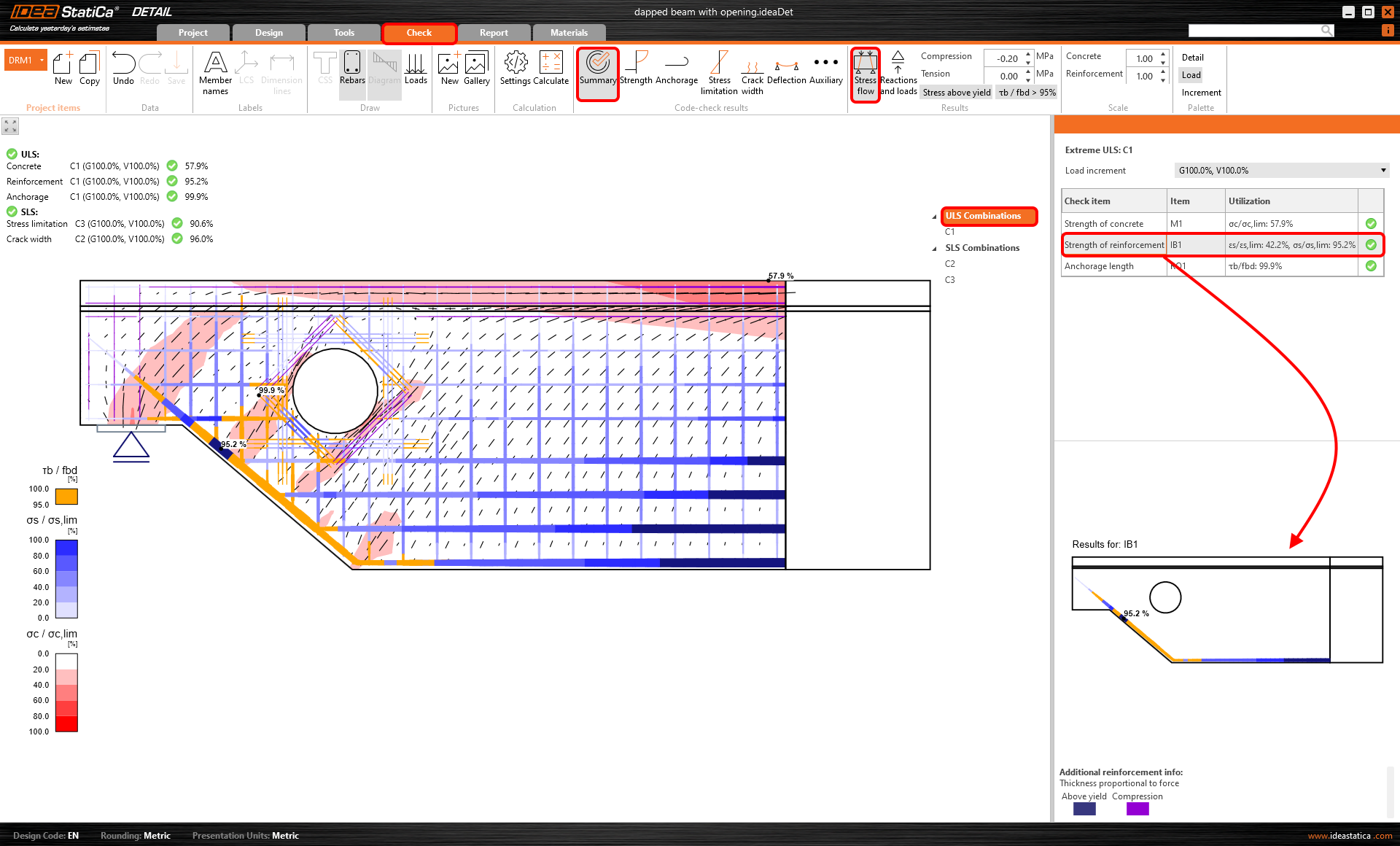

La resistenza del calcestruzzo e dell'armatura, nonché la lunghezza di ancoraggio possono essere visualizzate una alla volta nella finestra grafica della scheda dati. Consultare la finestra Principale per il riepilogo.
Come si può vedere, il 100% del carico permanente e il 100% del carico variabile (G100.0%, V100.0%) sono stati applicati alla struttura.

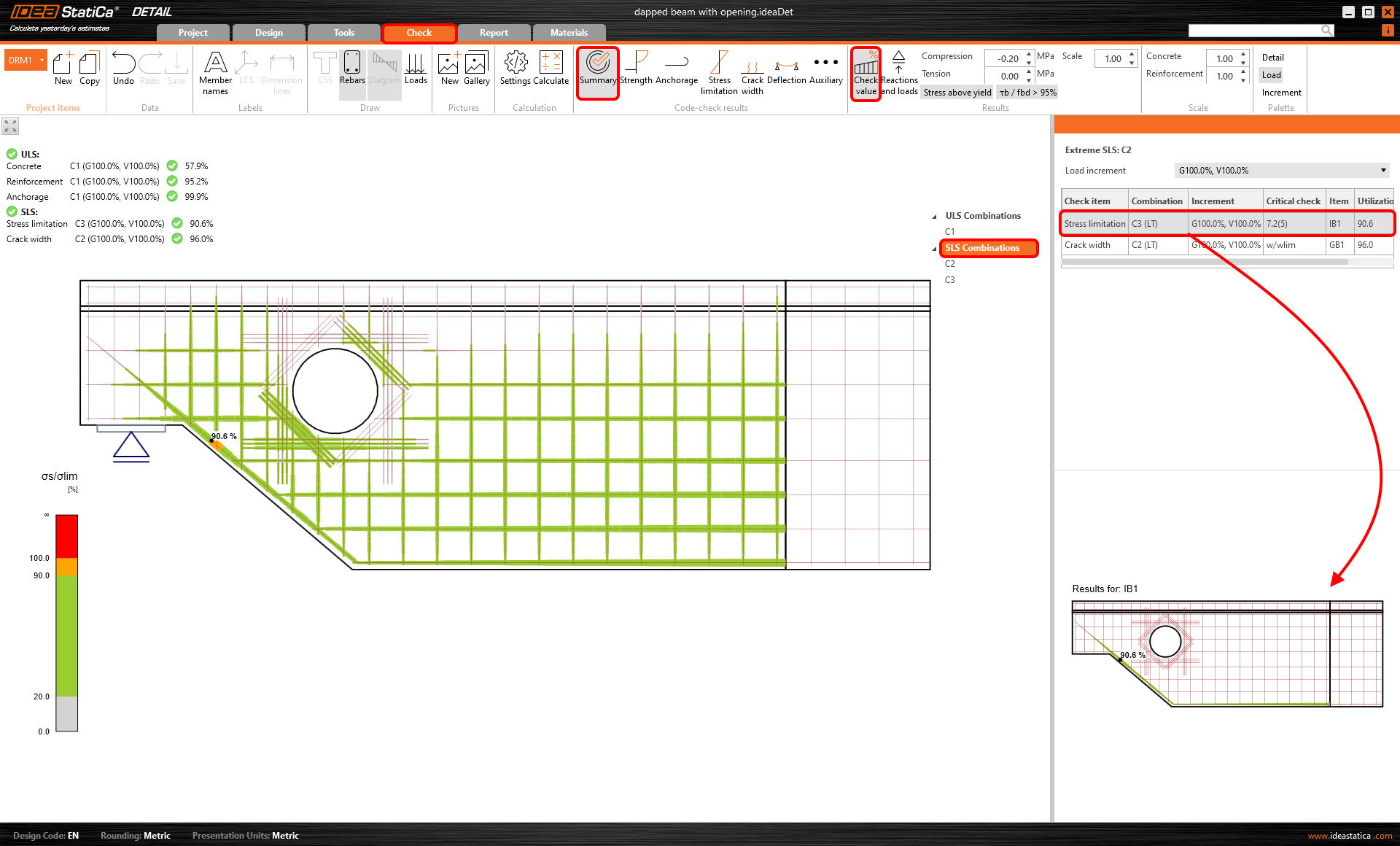

Per le verifiche SLE, è possibile visualizzare anche un riepilogo dei risultati. Fare clic su SLE e visualizzare i valori per la limitazione delle tensioni e l'ampiezza delle fessure.
Il colore verde indica uno sfruttamento fino al 90%, l'arancione indica uno sfruttamento tra il 90% e il 100%, mentre il rosso indica uno sfruttamento superiore al 100%.
Se si desidera visualizzare i risultati per un particolare incremento di tipo di carico, andare alla barra degli strumenti superiore e scegliere la quota di carichi richiesta. In questo modo, è possibile visualizzare i risultati solo per il tipo di carico permanente o per i tipi di carico permanente e variabile. Questa opzione è valida per tutti i risultati.
