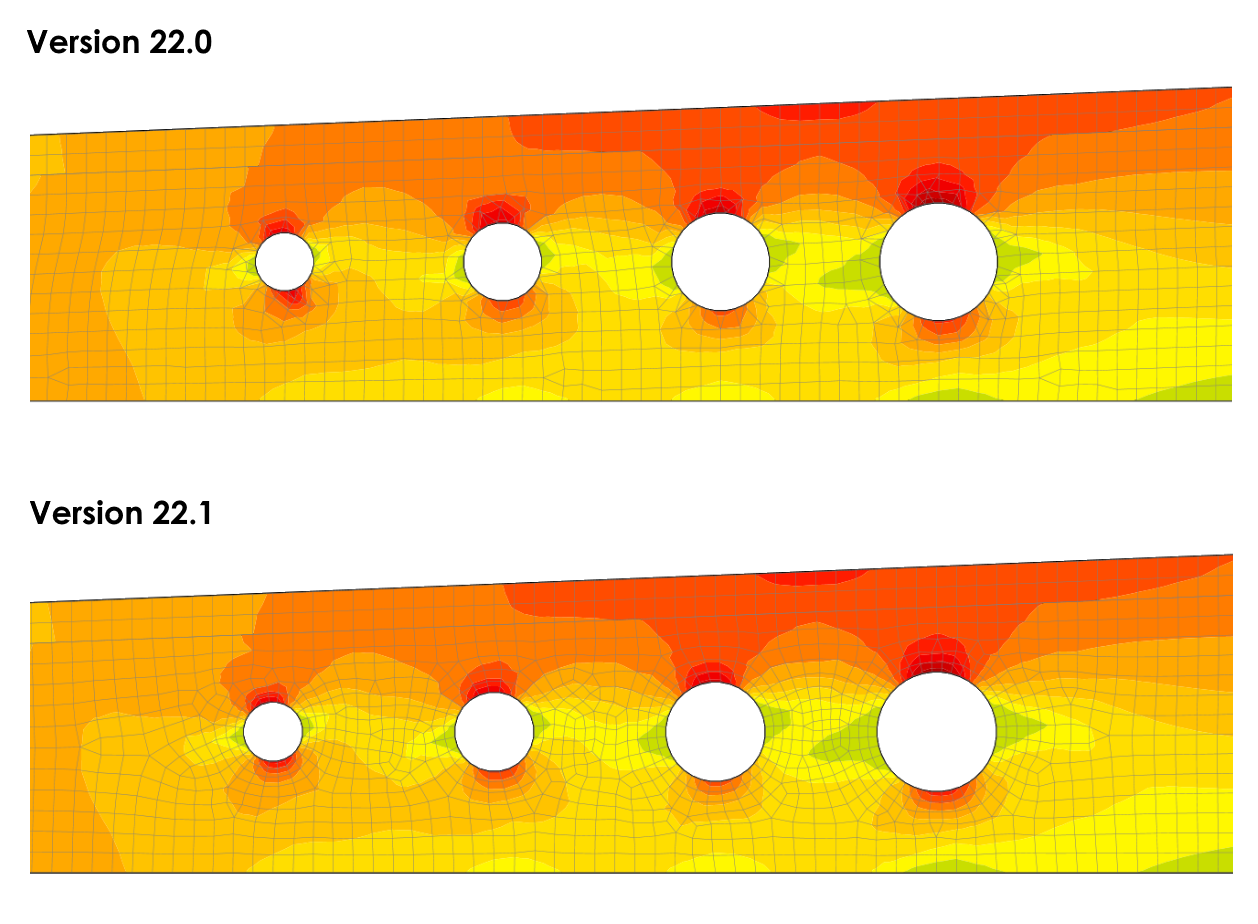

Qualità della rete migliorata attorno alle aperture
La definizione della rete è molto importante e rappresenta circa il 10% dell'analisi complessiva. Il software la crea automaticamente. La nuova implementazione della rete porta a una riduzione degli elementi finiti triangolari attorno alle aperture circolari, ottenendo così una qualità della rete più elevata e elementi finiti raffinati nell'area circostante. E poiché a volte è necessario creare un modello di una struttura di grandi dimensioni con aperture piccole, la nuova rete viene automaticamente raffinata attorno alle aperture, rendendo al contempo gli elementi finiti più grandi nel resto del modello. Pertanto, l'analisi è più veloce e più stabile rispetto alle versioni precedenti.

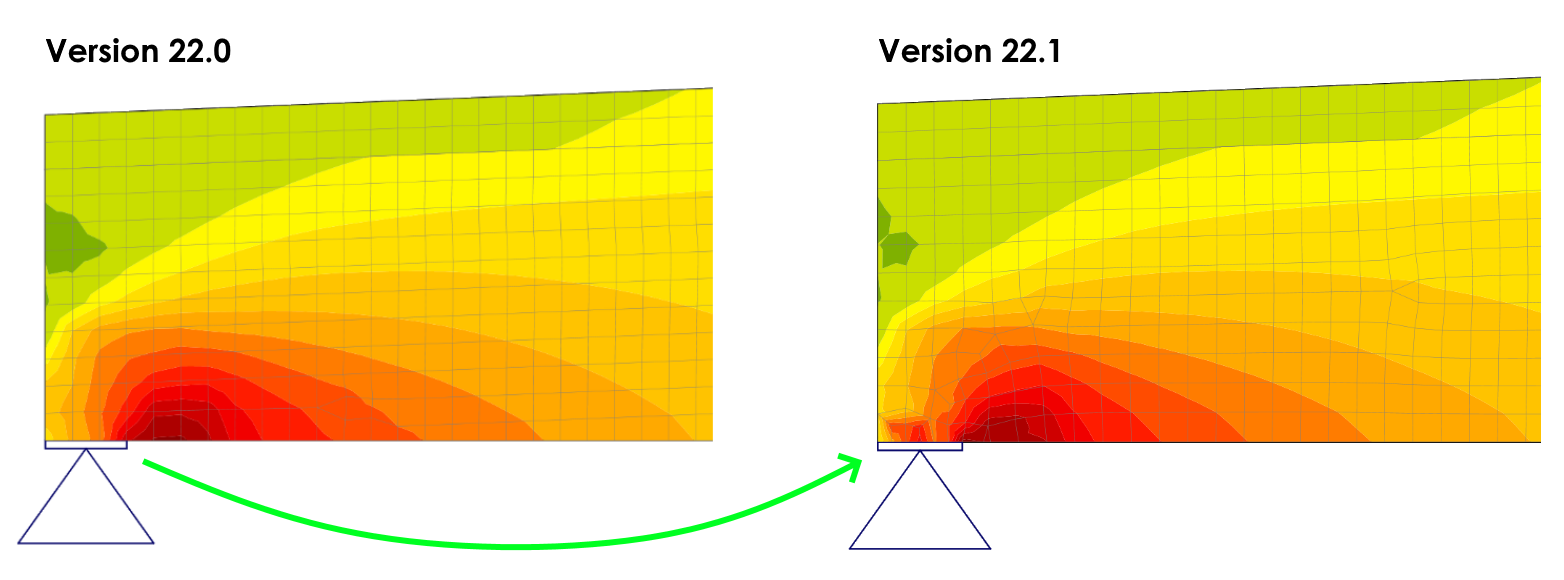

Qualità della rete migliorata sopra i supporti
Un'altra parte della regione D interessata dal raffinamento avanzato della rete è l'area sopra il supporto. Nella versione 22.1, una nuova condizione di un minimo di quattro elementi finiti sopra il supporto porta a una migliore definizione dello stato tensionale, garantendo risultati ancora più accurati con limitazione delle imprecisioni nella verifica della resistenza e nel calcolo delle reazioni.
Disponibile nell'edizione Enhanced di IDEA StatiCa Concrete and Prestressing.
