Détail : Raffinement du maillage autour des ouvertures et au-dessus des appuis

Cet article est également disponible en

Traduit par IA depuis l'anglais

Rendre le travail des ingénieurs structure aussi simple et rapide que possible est essentiel. Effectuer la vérification normative des structures rapidement et en toute sécurité est l'un de leurs principaux objectifs. En travaillant sur la nouvelle version, nous nous sommes concentrés sur le maillage afin de rendre le calcul plus rapide et les résultats plus précis que jamais.

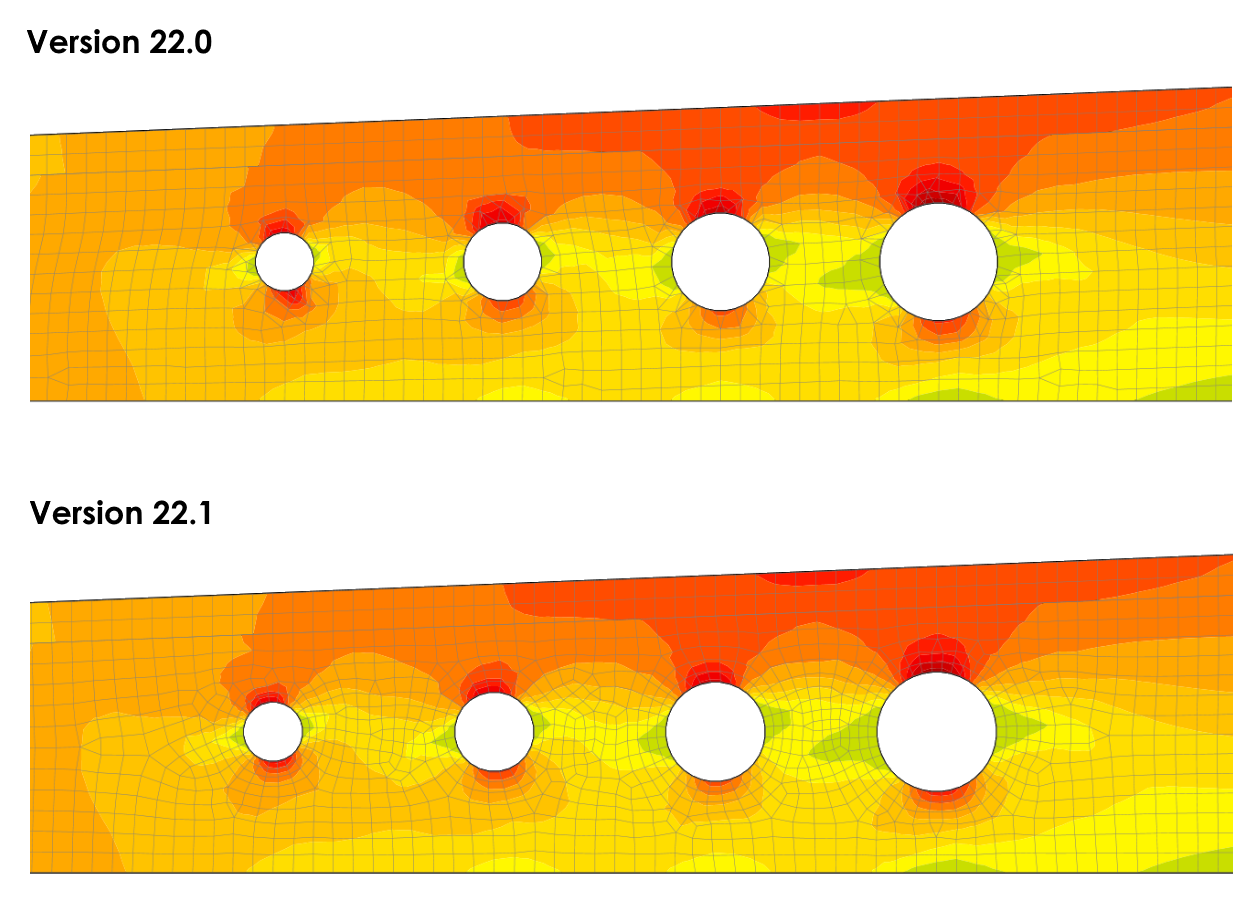

Amélioration de la qualité du maillage autour des ouvertures

La définition du maillage est très importante et représente environ 10 % de l'analyse globale. Le logiciel le crée automatiquement. La nouvelle implémentation du maillage permet de réduire les éléments finis triangulaires autour des ouvertures circulaires, ce qui vous offre une meilleure qualité de maillage et des éléments finis raffinés dans la zone environnante. Et parce qu'il est parfois nécessaire de créer un modèle d'une grande structure avec de petites ouvertures, le nouveau maillage est automatiquement raffiné autour des ouvertures tout en rendant les éléments finis plus grands sur le reste du modèle. Ainsi, l'analyse est plus rapide et plus stable que dans les versions précédentes.

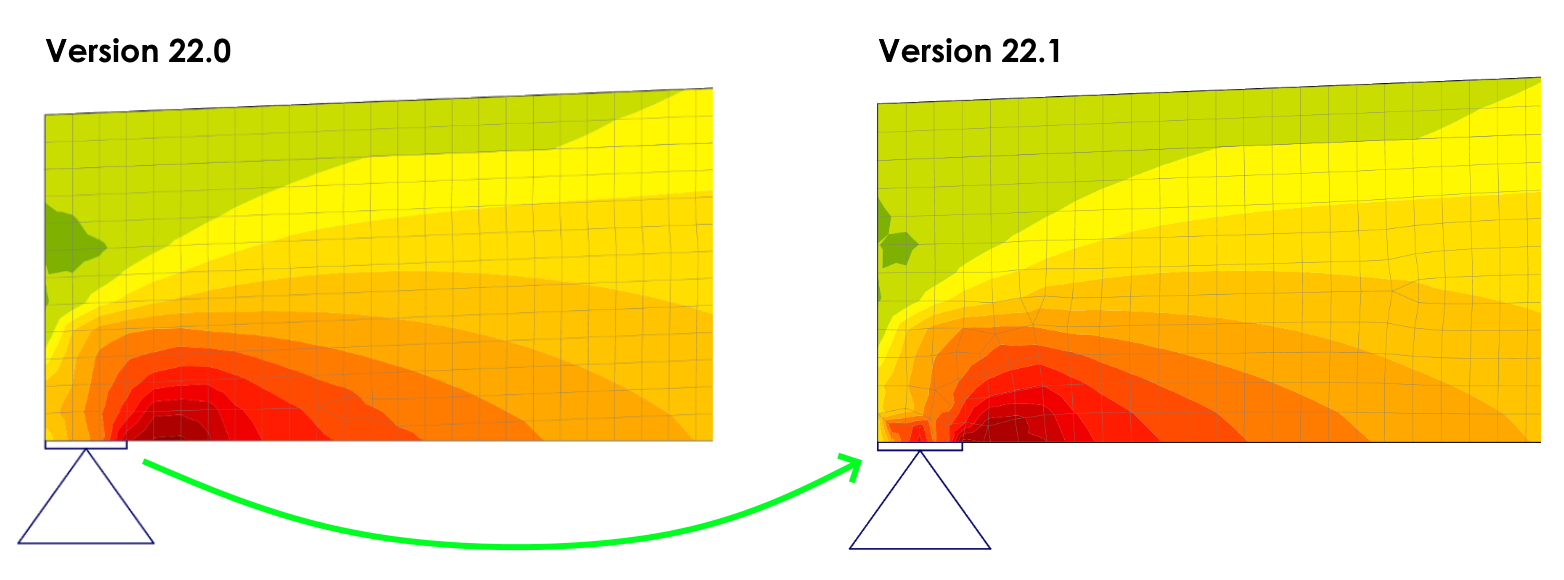

Amélioration de la qualité du maillage au-dessus des appuis

Une autre partie de la région de discontinuité affectée par le raffinement avancé du maillage est la zone au-dessus de l'appui. Dans la version 22.1, une nouvelle condition d'un minimum de quatre éléments finis au-dessus de l'appui conduit à une meilleure définition de l'état de contrainte, et donc à des résultats encore plus précis avec une limitation des imprécisions dans la vérification de la résistance et le calcul des réactions.
