Analisi 3D e Verifica di un Sistema di Ancoraggio per Traliccio di Telecomunicazioni
Questo webinar è disponibile anche in
Trasmetto il
12 novembre 2025 / 10:00
(nel tuo orario locale, formato 24 ore)
In questo webinar, vedrete come gestire un ancoraggio complesso di un traliccio con un progetto reale di torre dalla Danimarca. Imparate come modellare le piastre di base in IDEA StatiCa Connection ed esportare in Detail 3D per un'analisi completa del piedistallo utilizzando la geometria reale e l'armatura.
Nel webinar imparerai
Il progetto del traliccio di telecomunicazioni

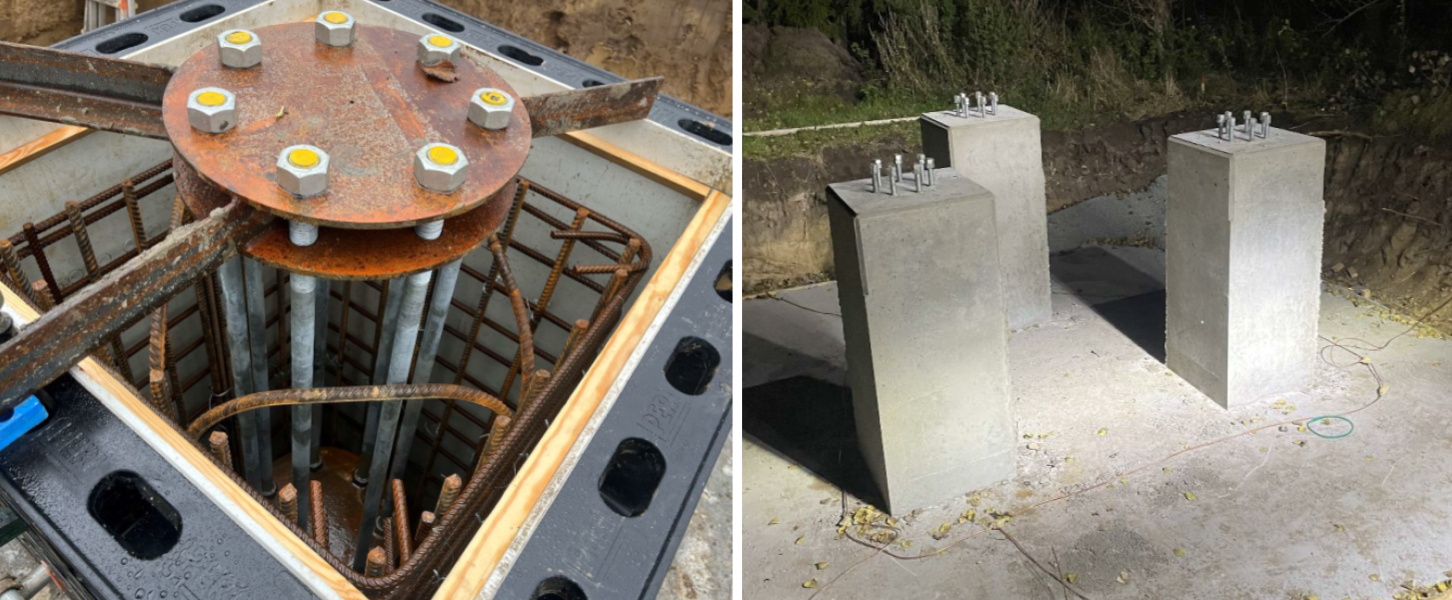

Un nuovo traliccio di telecomunicazioni è stato costruito in Jutland, Danimarca. I collegamenti con piastra di base ancorati a piedistalli in calcestruzzo con armature sono stati progettati come supporti per i piedi della struttura in acciaio. Gli ingegneri di
KI Rådgivende ingeniører sono stati incaricati di eseguire una verifica strutturale di questo progetto. Per questa verifica, gli ingegneri hanno utilizzato IDEA StatiCa Connection in combinazione con Detail 3D per un'analisi avanzata completamente tridimensionale. Grazie a questa analisi avanzata, gli ingegneri sono stati in grado di verificare che il sistema di ancoraggio potesse resistere alle grandi forze di trazione causate dal carico del vento dominante.
Flusso di lavoro completo per l'ancoraggio in 3D

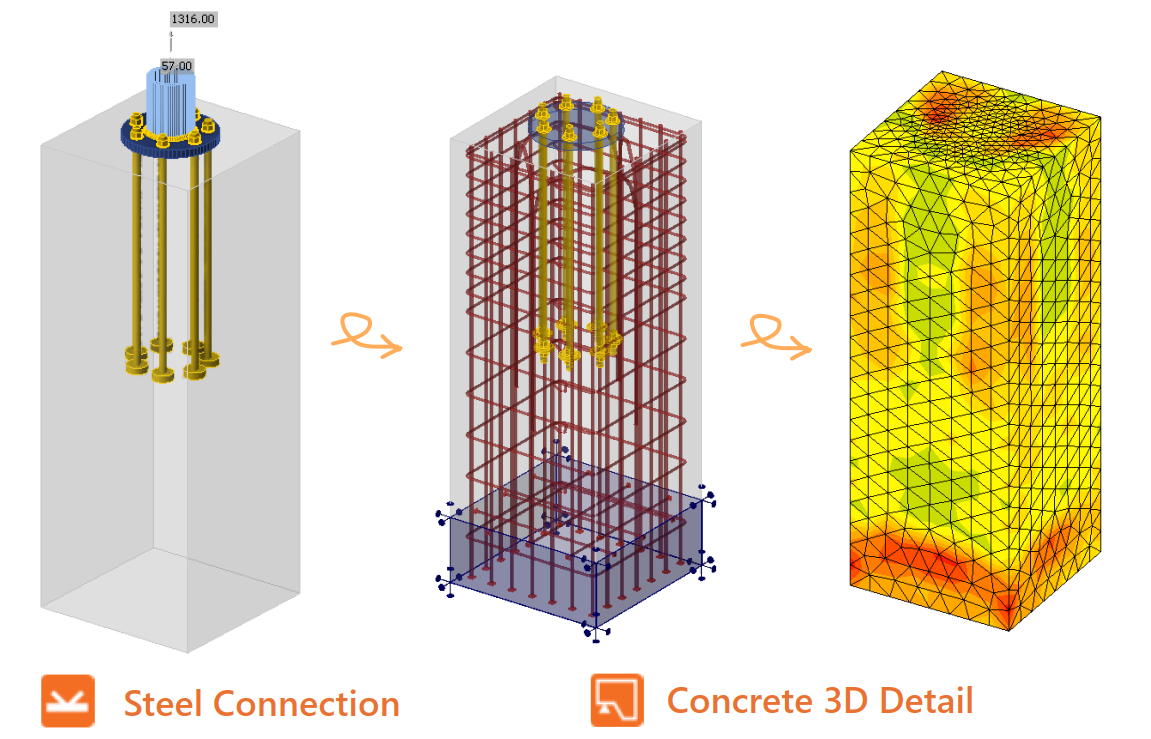

Da qualche tempo è possibile modellare e valutare l'ancoraggio di travi/colonne in acciaio a un blocco in calcestruzzo in IDEA StatiCa Connection. Tuttavia, a causa della mancanza di informazioni su alcuni tipi di ancoraggi e del fatto che l'armatura nel blocco in calcestruzzo non può essere presa in considerazione, alcune modalità di rottura non potevano essere completamente valutate. Per eliminare queste carenze, è ora possibile esportare il modello da Connection a Detail. Ciò comporta il trasferimento della geometria e dei parametri del blocco in calcestruzzo, della piastra di base e degli ancoraggi, incluso il carico applicato. In Detail, è quindi possibile modellare l'armatura nel blocco in calcestruzzo ed eseguire un calcolo agli elementi finiti non lineare (CSFM 3D). In questo webinar mostreremo passo dopo passo come il flusso di lavoro è stato applicato per la verifica normativa del progetto di ancoraggio del traliccio di telecomunicazioni.
