- A jütlandi (Dánia) telekommunikációs árboc projekt
- Talplemez modellezése horgonyzással a Connection-ben
- Exportálás 3D Detail-be és a vasalás modellezése
- Nemlineáris analízis és az eredmények értelmezése
WebináriumReinforced concreteSteelConnection designConcreteDetail 3D
3D analízis és ellenőrzés egy telekommunikációs árboc horgonyzási rendszeréhez
Ez a webinárium elérhető még
Közvetítve ekkor
2025. november 12. / 10:00
(a helyi időzónájában, 24 órás formátumban)
Ebben a webináriumban megtudhatja, hogyan kezelheti az összetett árboc-horgonyzást egy valós dániai torony projekten keresztül. Ismerje meg, hogyan modellezhet talplemezeket az IDEA StatiCa Connection-ben, és hogyan exportálhat 3D Detail-be a teljes talapzat-analízishez valós geometria és vasalás felhasználásával.
A webináriumon megismerheti

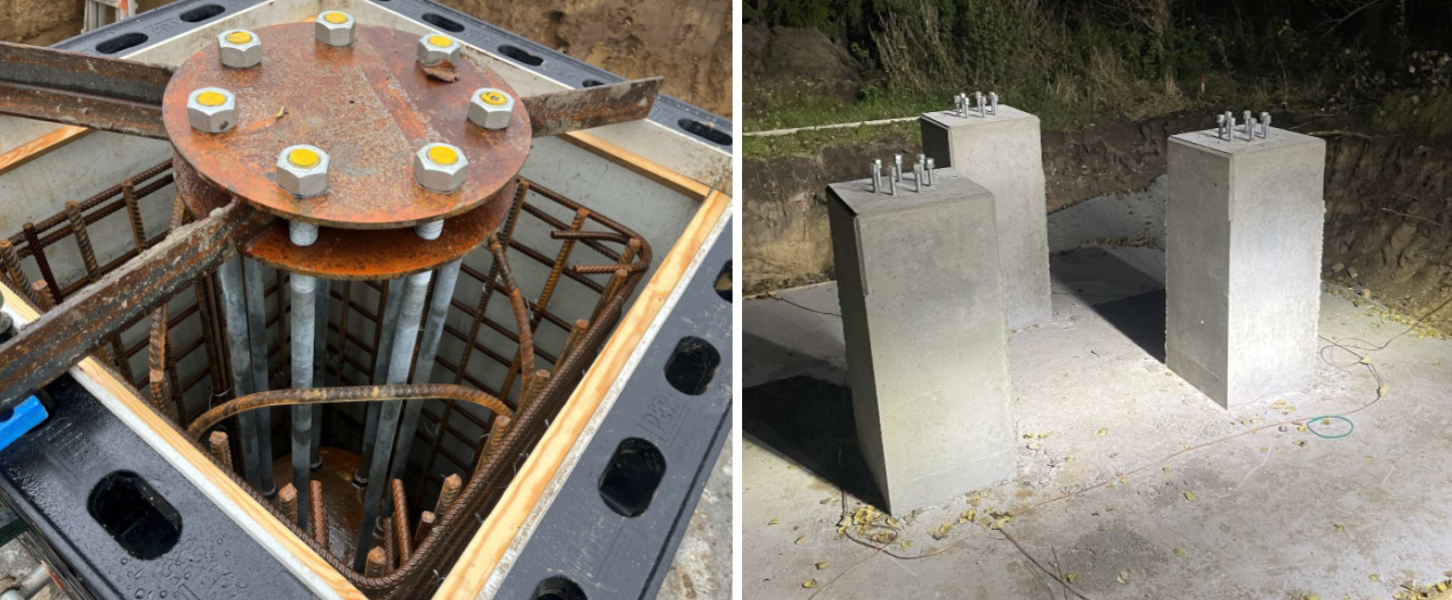

A telekommunikációs árboc torony projekt
Egy új telekommunikációs árboc tornyot építettek Jütlandon, Dániában. A betontalapzatokhoz horgonyzott, vasalt talplemez-kapcsolatokat terveztek az acélszerkezet lábainak alátámasztásaként. A
KI Rådgivende ingeniører mérnökei megbízást kaptak a tervezés szerkezeti ellenőrzésének elvégzésére. Ehhez az ellenőrzéshez a mérnökök az IDEA StatiCa Connection-t használták a 3D Detail-lel kombinálva egy fejlett, teljes 3D analízishez. Ennek a fejlett analízisnek köszönhetően a mérnökök képesek voltak igazolni, hogy a horgonyzási rendszer képes ellenállni a mérvadó szélteher által okozott nagy húzóerőknek.

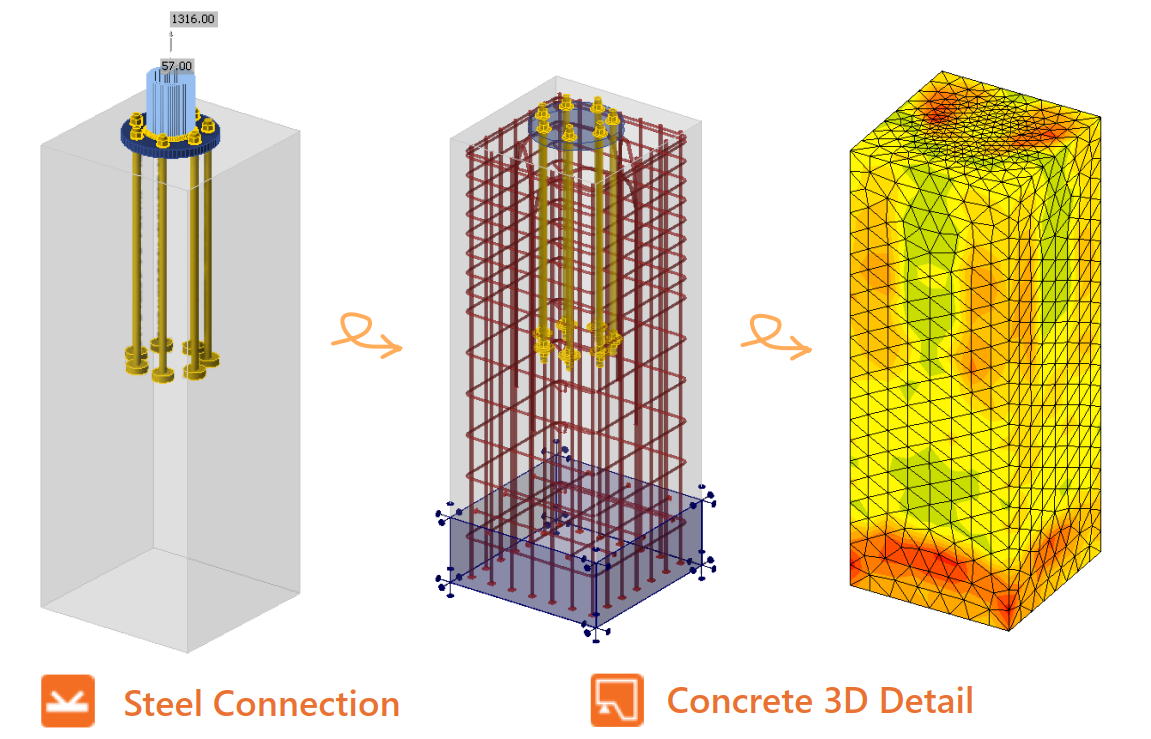

Teljes munkafolyamat a 3D-s horgonyzáshoz
Már egy ideje lehetséges acél gerendák/oszlopok betonblokkhoz való horgonyzásának modellezése és értékelése az IDEA StatiCa Connection-ben. Azonban egyes horgonytípusokra vonatkozó információk hiánya, valamint az a tény, hogy a betonblokk vasalása nem vehető figyelembe, bizonyos tönkremeneteli módokat nem lehetett teljes mértékben értékelni. Ezen hiányosságok kiküszöbölésére most lehetővé vált a modell exportálása a Connection-ből a Detail-be. Ez magában foglalja a betonblokk, a talplemez és a horgonyok geometriájának és paramétereinek átvitelét az alkalmazott terheléssel együtt. A Detail-ben ezután lehetséges a vasalás modellezése a betonblokkban, és nemlineáris végeselem-számítás elvégzése (3D CSFM). Ebben a webináriumban lépésről lépésre bemutatjuk, hogyan alkalmazták a munkafolyamatot a telekommunikációs árboc torony projekt horgonyzási tervének ellenőrzéséhez.
