RFEM/RSTAB BIM kapcsolat acél kapcsolat tervezéséhez (EN)

Ez a cikk elérhető még
ENDEESFRITPTNLHURO
AI-fordítás angolból

Ennek a lépésről lépésre haladó útmutatónak a követésével megtanulhatja, hogyan tervezzen és végezzen szabványellenőrzést egy szerkezeti acél kapcsolaton a Dlubal RFEM/RSTAB és az IDEA StatiCa közötti BIM kapcsolat segítségével.

A kapcsolat aktiválása

  • Töltse le és telepítse az IDEA StatiCa legújabb verzióját
  • Győződjön meg arról, hogy az FEA szoftver támogatott verzióját használja

Az IDEA StatiCa a telepítés során integrálja a BIM kapcsolatokat az FEA szoftverekbe. A BIM kapcsolat telepítőjében ellenőrizheti az állapotot, és aktiválhat további BIM kapcsolatokat a később telepített szoftverekhez.

Kérjük, vegye figyelembe, hogy egyes FEA szoftverek esetén további lépések szükségesek a BIM kapcsolat teljes aktiválásához az IDEA StatiCa felé.

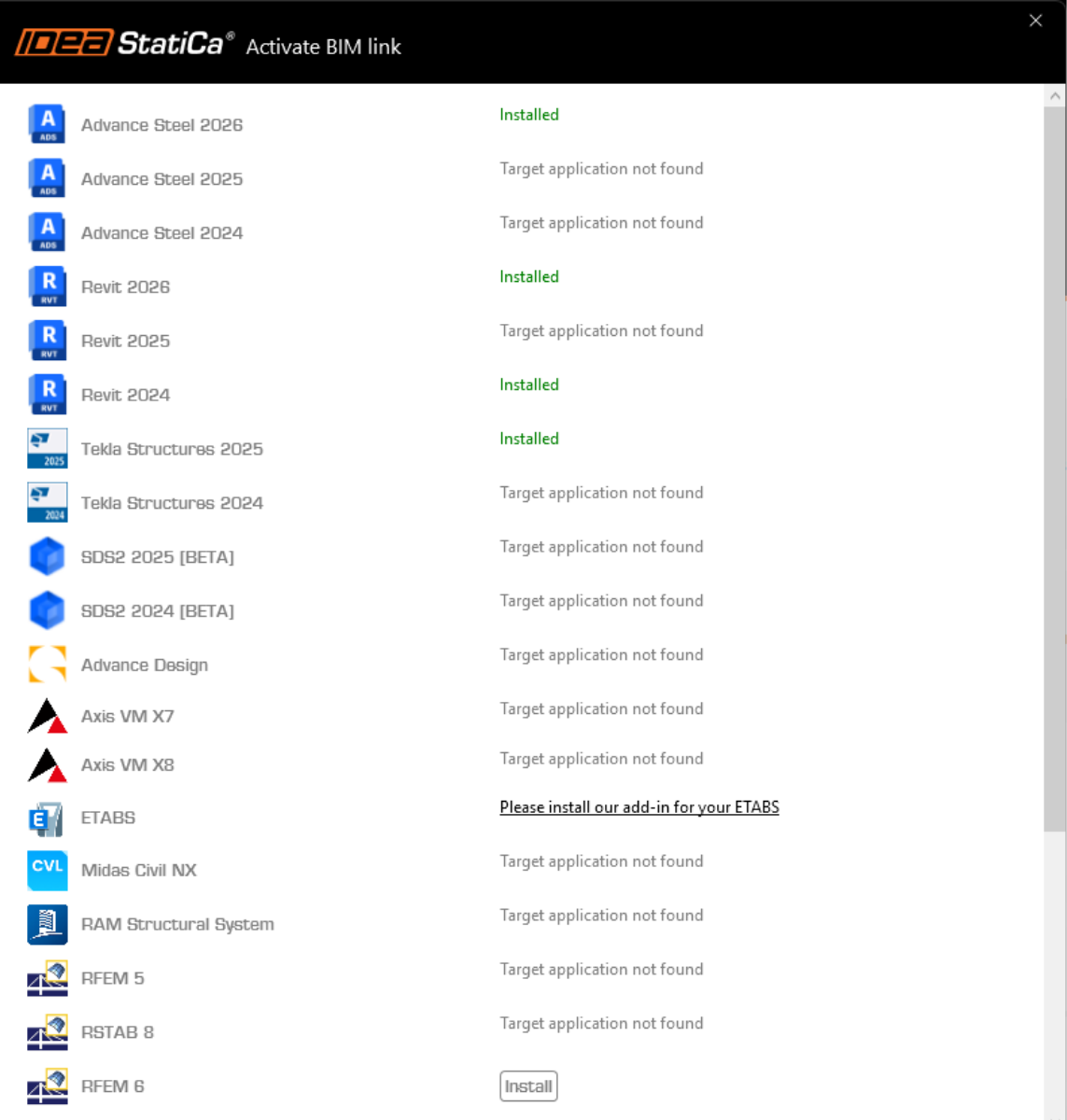

Nyissa meg az IDEA StatiCa-t, navigáljon a BIM fülre, és nyissa meg a BIM kapcsolat telepítőt (Activate your BIM link...).

Megjelenhet egy „Engedélyezi, hogy ez az alkalmazás módosításokat végezzen az eszközén?" értesítés – ha igen, kérjük, erősítse meg az Igen gombbal.

A kapcsolat aktiválása – RFEM 5 és RSTAB 8

A kiválasztott szoftverhez tartozó BIM kapcsolat (ha megtalálható) telepítve van. A képernyő a már esetleg telepített egyéb BIM kapcsolatok állapotát is megjeleníti. Szükség esetén kattintson a Telepítés gombra a BIM kapcsolat aktiválásához.

A kapcsolat aktiválása – RFEM 6 és RSTAB 9

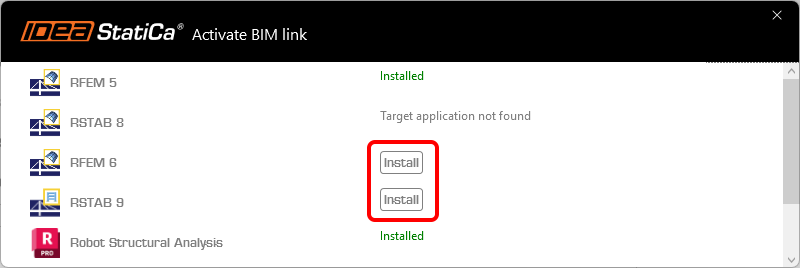

A BIM kapcsolat telepítőjében kattintson a Telepítés gombra, hogy létrehozza az IDEA StatiCa 2X.X for RFEM 6/IDEA StatiCa 2X.X for RSTAB 9 parancsikon ikont az asztalon.

Megjegyzés: az eredeti fájl elérési útja: C:\Program Files\IDEA StatiCa\StatiCa 2X.X\net6.0-windows\IdeaRFEMLink.exe vagy IdeaRSTABLink.exe

Nyissa meg az RFEM 6/RSTAB 9 programot, navigáljon a Beállítások és a Programbeállítások menüponthoz, majd kapcsolja be a WebService funkciót az adatátvitel engedélyezéséhez.

A kapcsolat használata

Töltse le a mellékelt projektet, nyissa meg RFEM/RSTAB-ban, és futtassa a számítást a szerkezet belső erőinek meghatározásához.

A kapcsolat használata – RFEM 5 és RSTAB 8

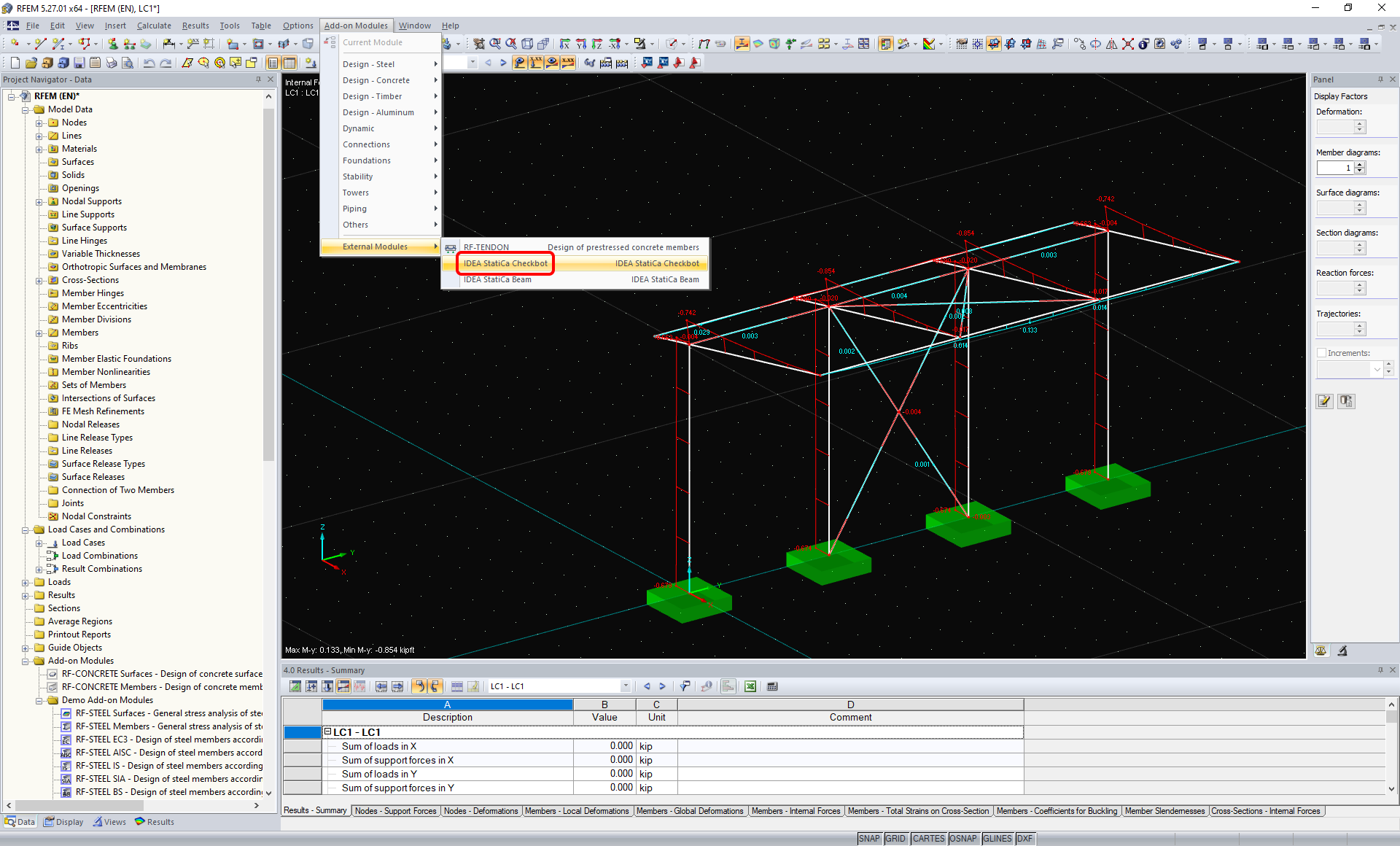

A szalagmenüben navigáljon a Kiegészítő modulok, majd a Külső modulok és az IDEA StatiCa Checkbot menüponthoz.

A kapcsolat használata – RFEM 6 és RSTAB 9

Az RFEM 6/RSTAB 9 programban nincs szalagmenü-parancs. Ehelyett a megnyitott RFEM 6/RSTAB 9 projekt mellett menjen az asztalra, és futtassa az IDEA StatiCa 2X.X for RFEM 6/IDEA StatiCa 2X.X for RSTAB 9 parancsikon ikont.

Megnyílik a Checkbot alkalmazás, amely BIM kapcsolatkezelőként szolgál, és elkezdheti az új projektet.

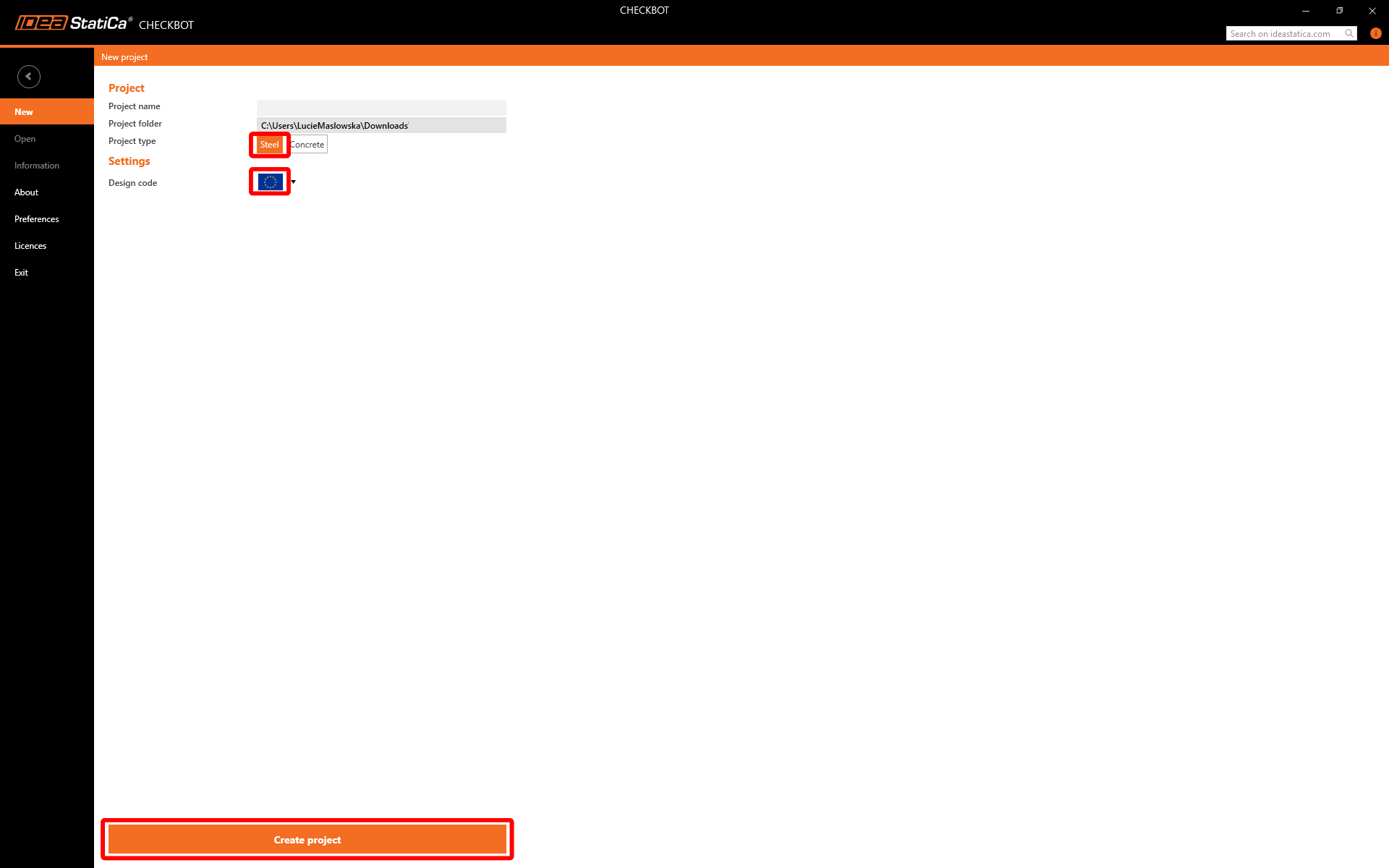

Válassza az Új lehetőséget, a projekt típusaként válassza az Acél, a tervezési szabványként az EN opciót. Ezután válassza a Projekt létrehozása lehetőséget.

Az új Checkbot projekt készen áll a kapcsolatok importálására az RFEM/RSTAB-ból.

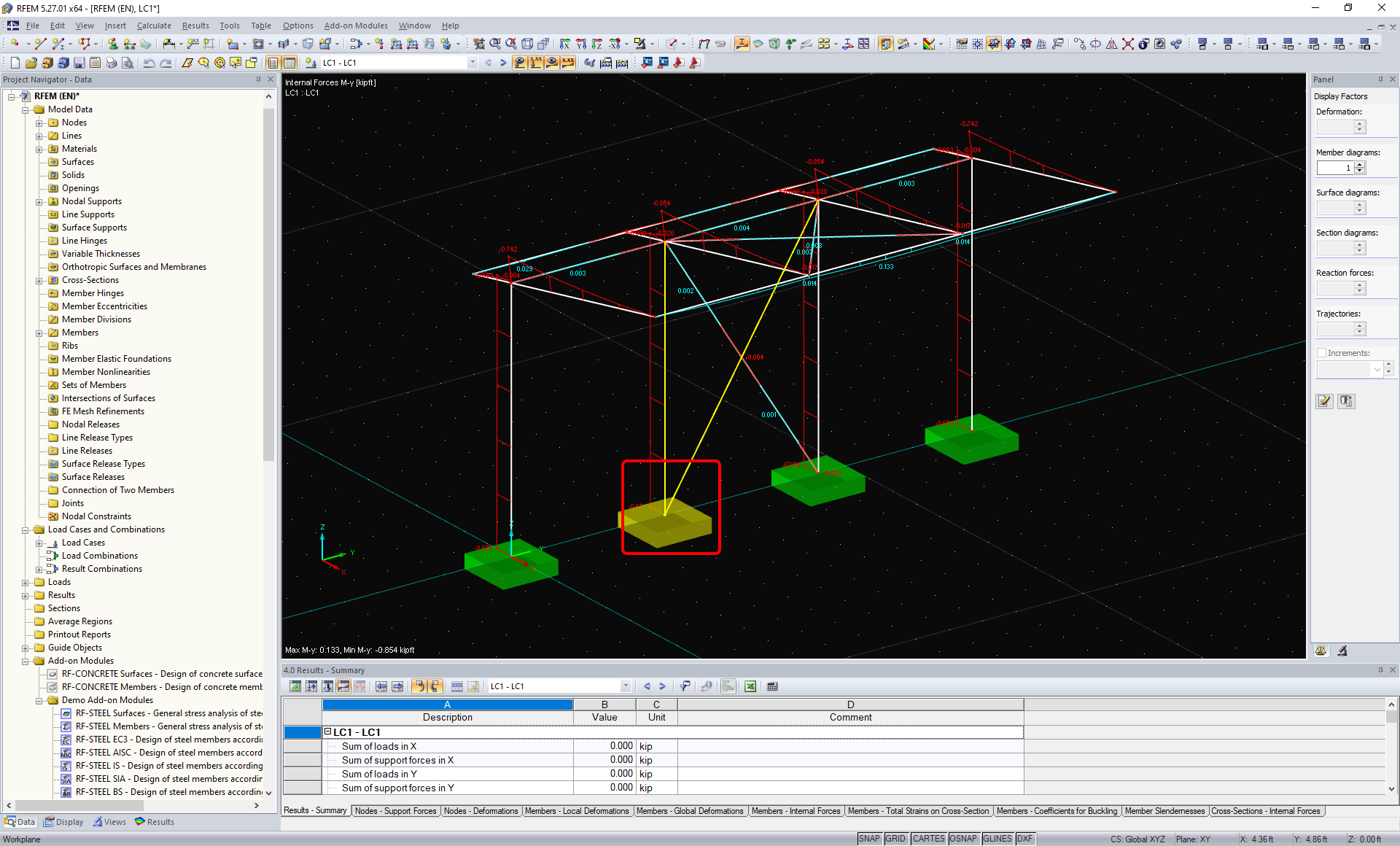

Az RFEM/RSTAB-ban válassza ki az egyik belső oszlopot a merevítőkkel együtt, ügyelve arra, hogy a legalsó csomópontot is kijelölje.
