Az RCS alkalmazásban számos lehetőség áll rendelkezésre a geometria, a vasalás és a feszítőkábelek importálásához és exportálásához. Ebben a cikkben bemutatjuk és elmagyarázzuk az összes lehetőséget. Merüljünk el, és fedezzük fel az összes módszert, amellyel hatékonyan hozhat létre egy keresztmetszetet.
Általános keresztmetszet

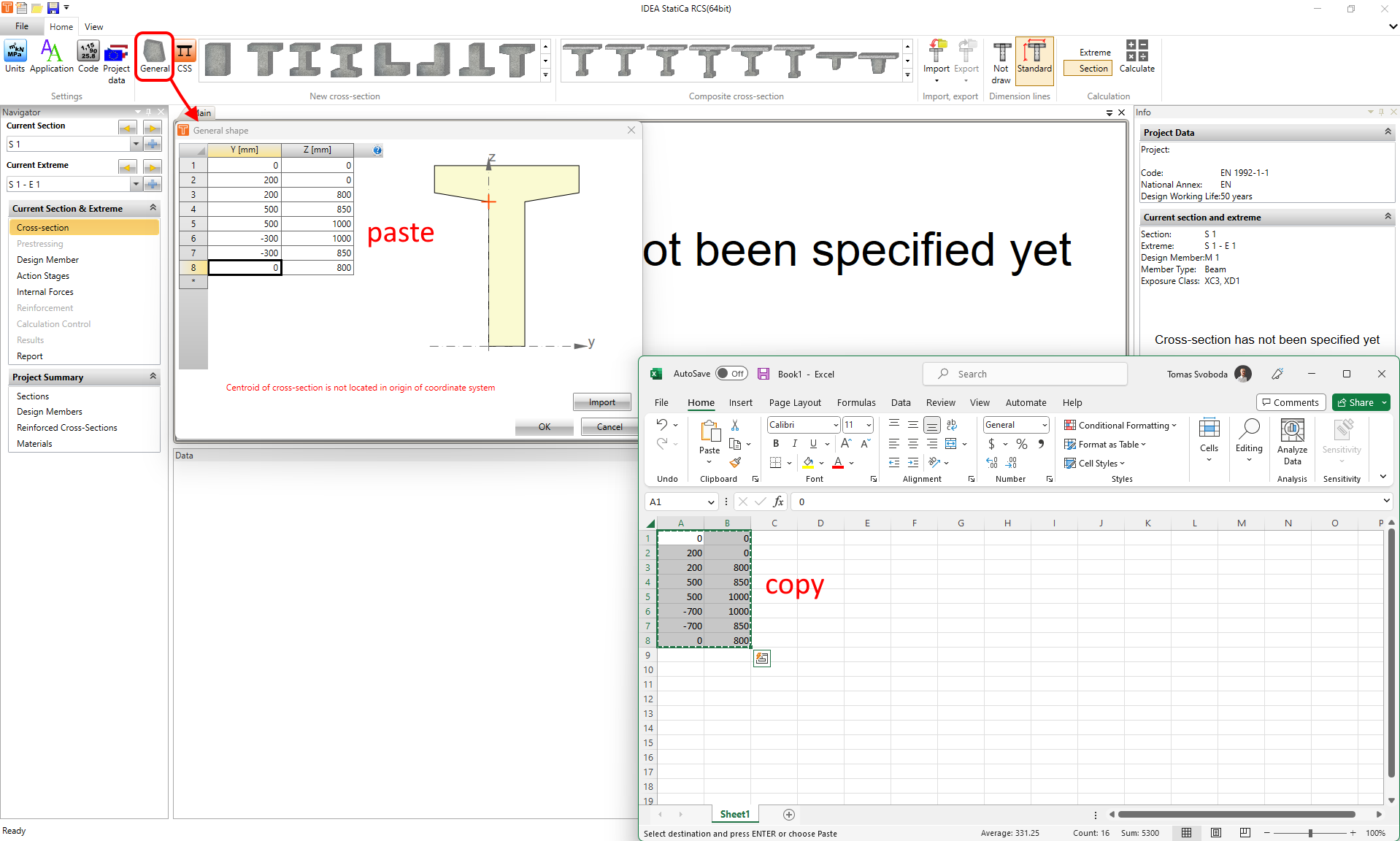

Az első lehetőség egy keresztmetszet létrehozása koordináták segítségével. Kattintson az Általános gombra a felső szalagon, és megjelenik a beviteli táblázat. Ezt követően egyszerűen kitöltheti a táblázatot a táblázatkezelőjéből másolás-beillesztés módszerrel.
Vagy lehetőség van az Importálás gomb használatára az Általános alakzat ablakban, hogy az alakzatot .nav vagy .txt fájlból importálja. Ezeket a lehetőségeket a cikk további részében részletesen ismertetjük.
Importálás DXF fájlból
A második lehetőség az Általános keresztmetszet-szerkesztő elindítása és a geometria importálása DXF fájlból. A teljes folyamat a következő cikkben kerül leírásra:
Importálás/exportálás .nav fájl segítségével

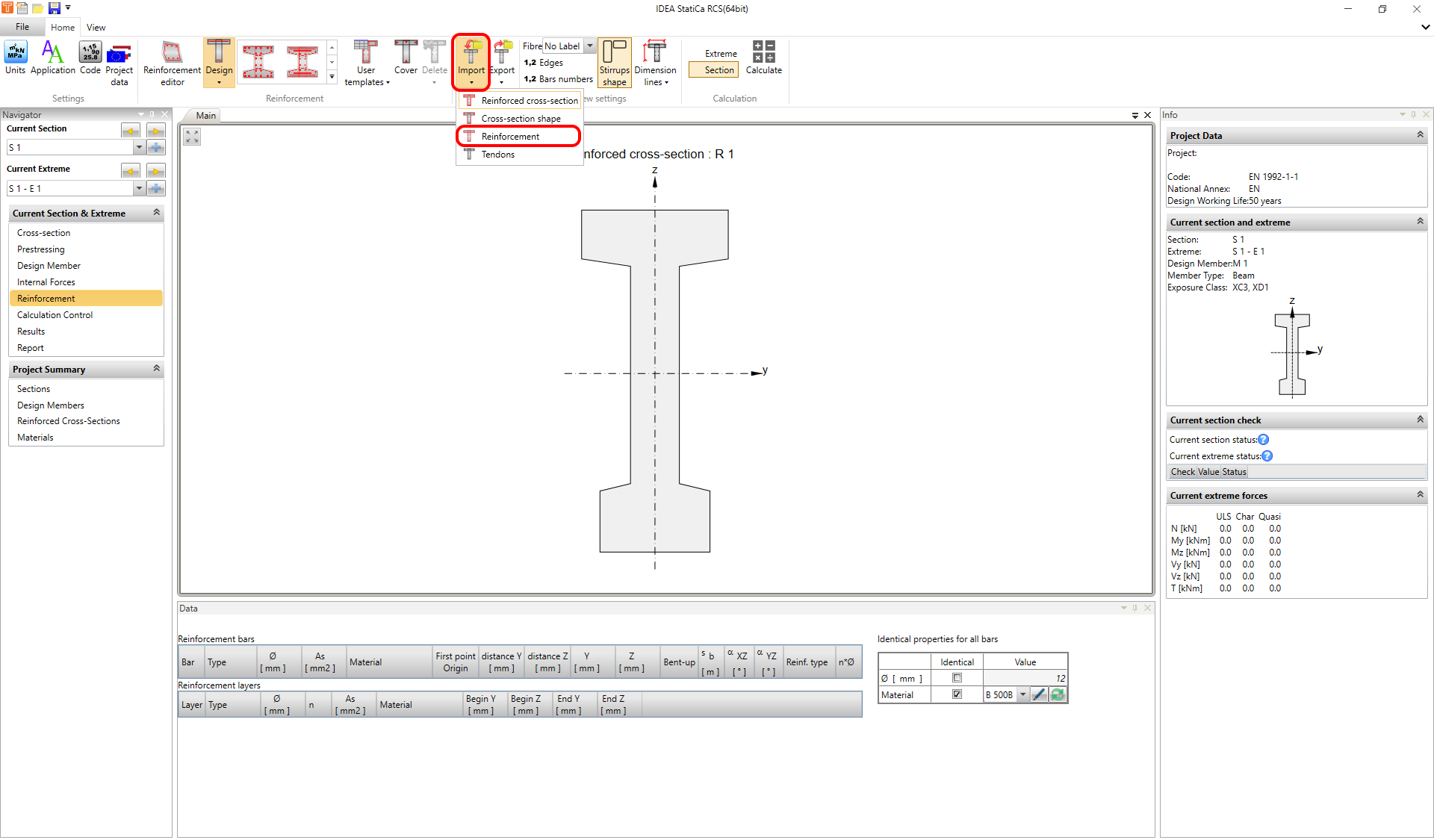

Végül, de nem utolsósorban, lehetőség van a .nav fájl használatára. Ez a funkció a Navigátorból érhető el a Keresztmetszet, az Előfeszítés és a Vasalás menüpontokból. Megtalálható a Vasalásszerkesztőben is.

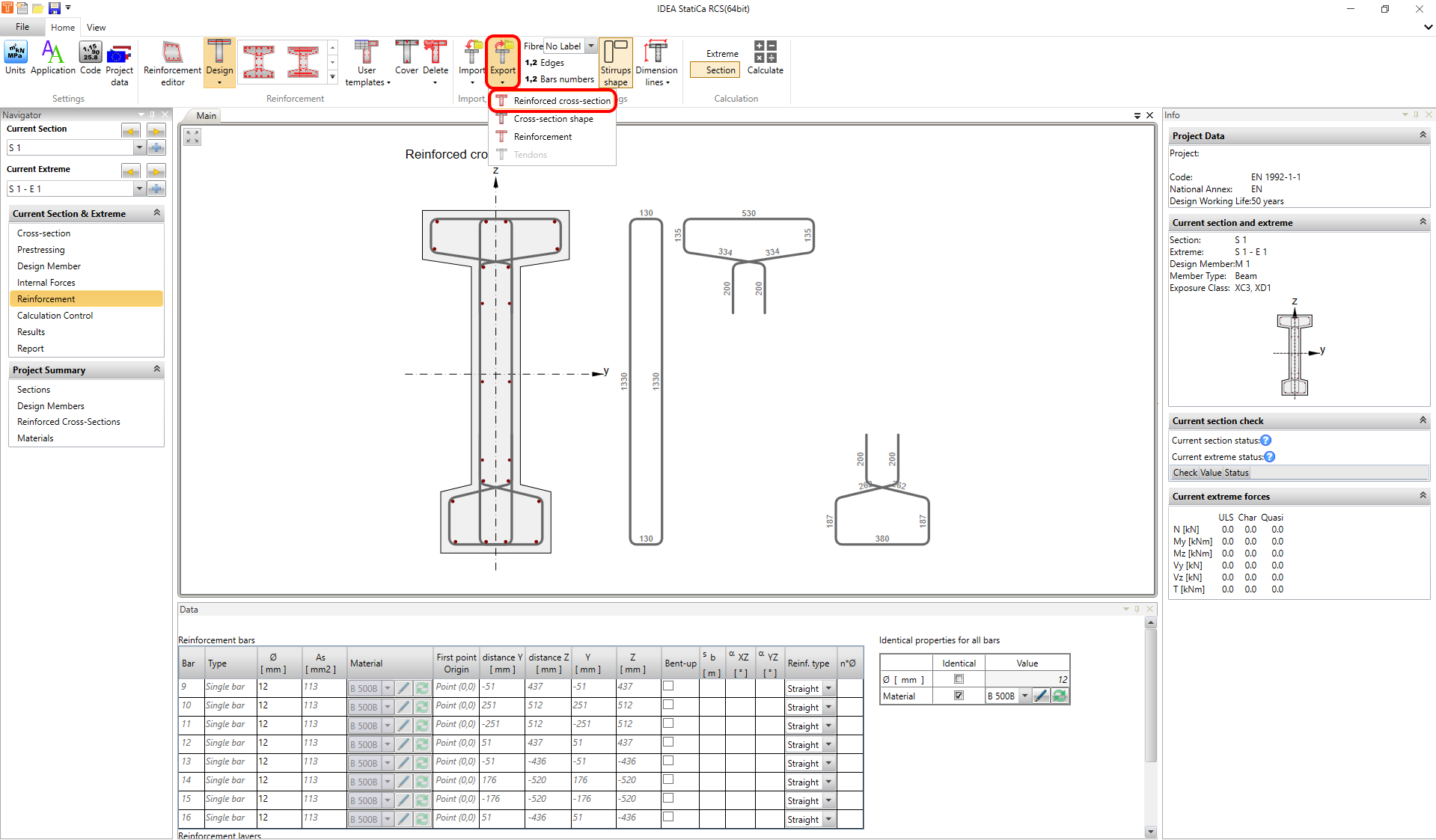

Importálhatja vagy exportálhatja a teljes keresztmetszetet, beleértve a vasalást és a feszítőkábeleket, valamint csak a geometriát, vagy csak a vasalást, vagy csak a feszítőkábeleket.
Először létre kell hoznia egy fájlt a szelvény exportálásával.
Ezt követően importálhatja a teljes keresztmetszetet az új fájlba vagy szelvénybe. Vagy például a vasalást egy új szelvénybe.
A .nav fájl megnyitható és módosítható a Notepad alkalmazásban. Vagy másolhatja az előírást a táblázatkezelőjéből.
Végül megfigyelheti a munkafolyamatot ebben a videóban.
