1 Új projekt

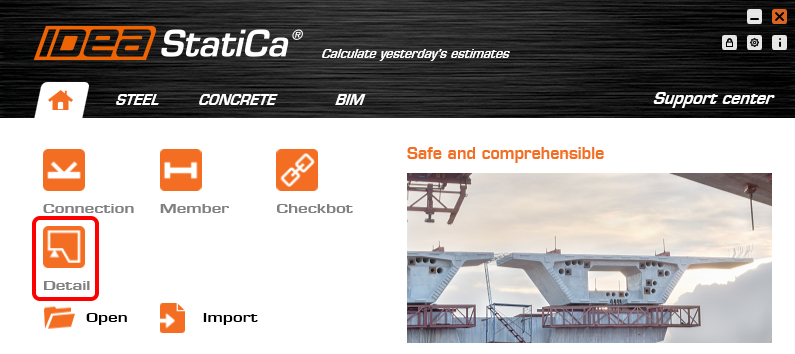

Indítson egy Új projektet az IDEA StatiCa Detail alkalmazásban.

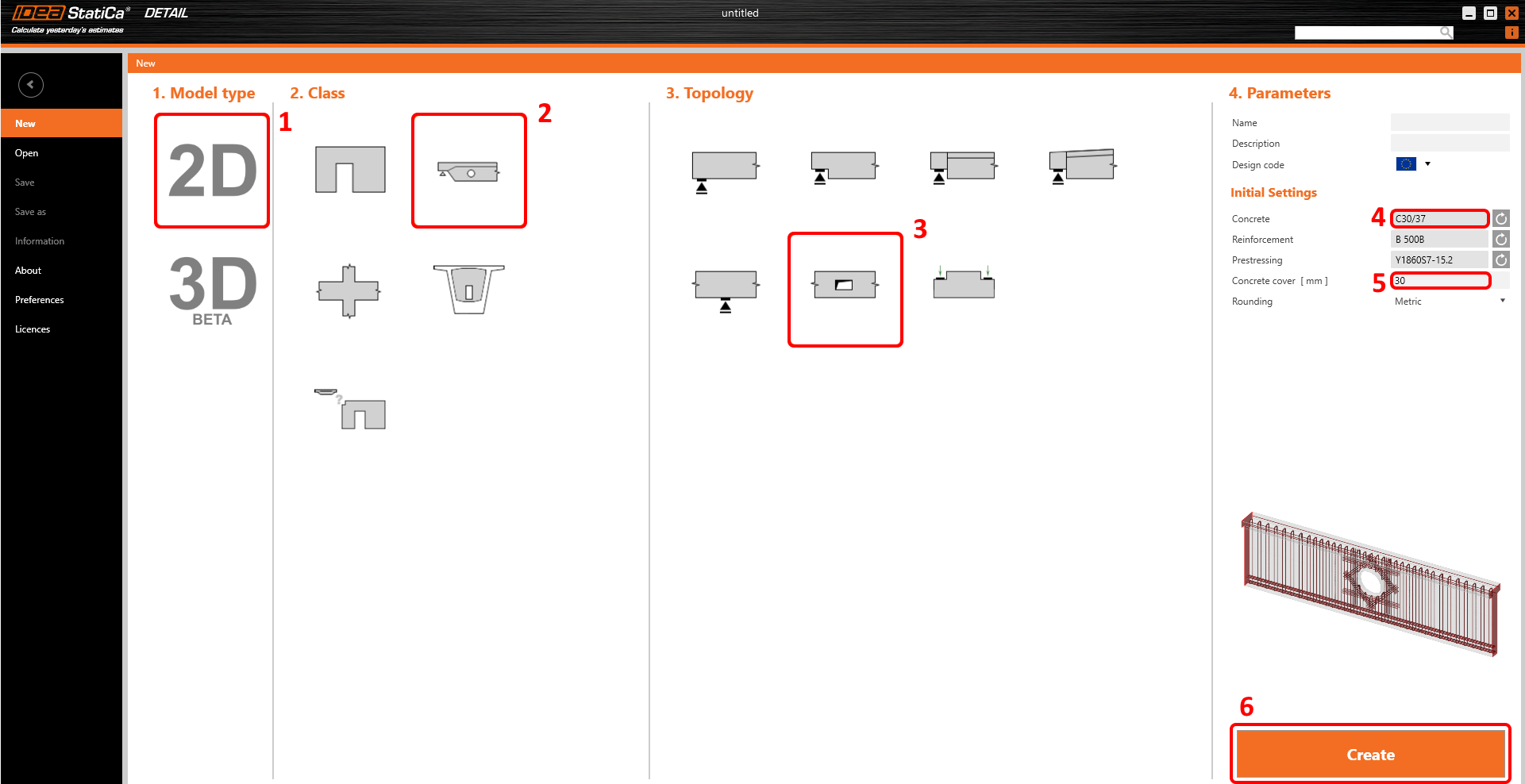

Az első lépésben válassza ki a kívánt osztályt és topológiát, majd megadhatja a tervezési szabványt (válassza az EN lehetőséget), valamint a beton minőségét és a betonfedést (használjon C30/37 betont és 30 mm betonfedést). Az anyagválasztást (vagy egy másik anyag hozzáadását) később is módosíthatja, azonban a tervezési szabvány csak ebben az első lépésben választható meg.
2 Geometria

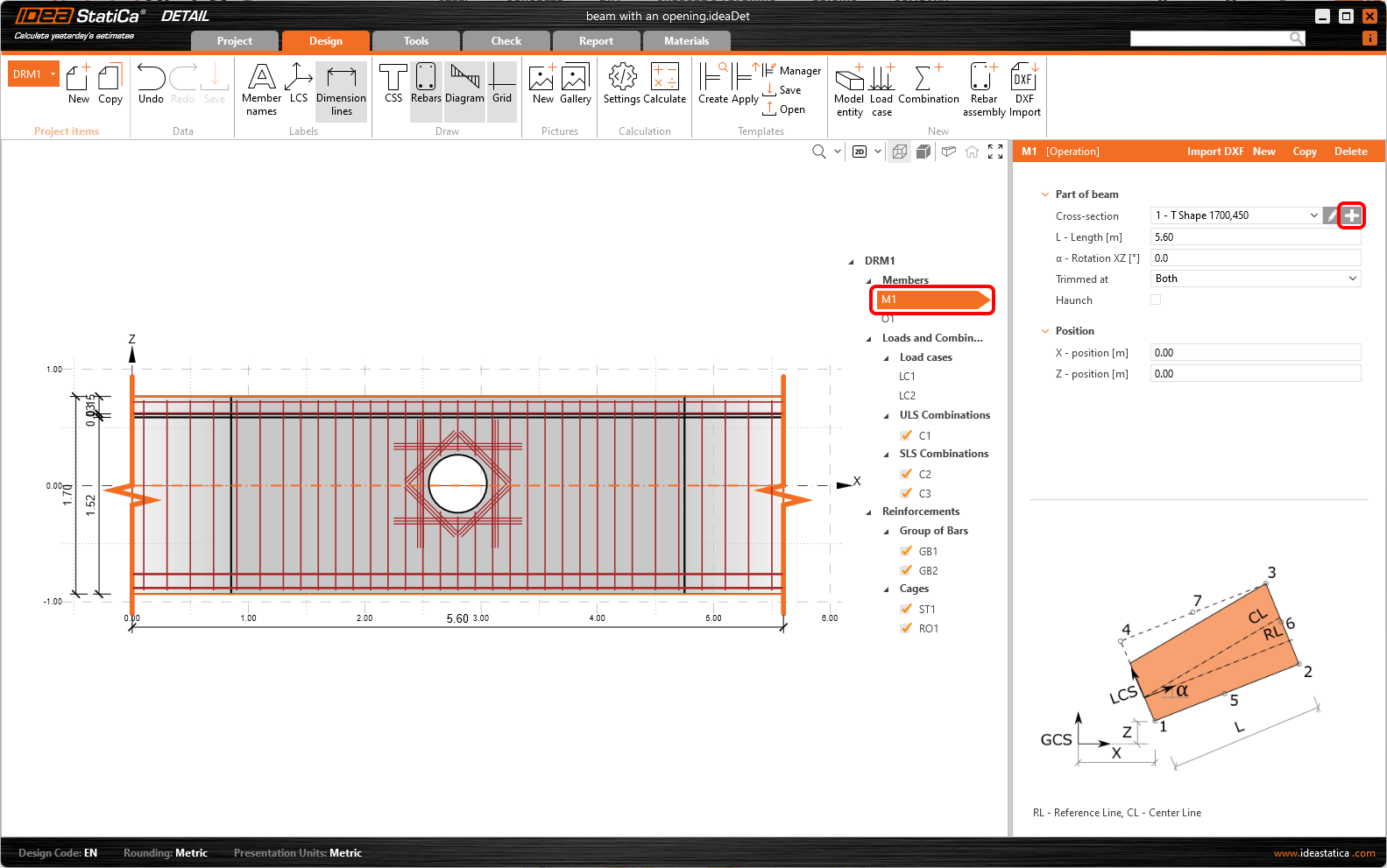

Kezdje a geometria meghatározását az M1 szerkezeti elem keresztmetszetének módosításával.

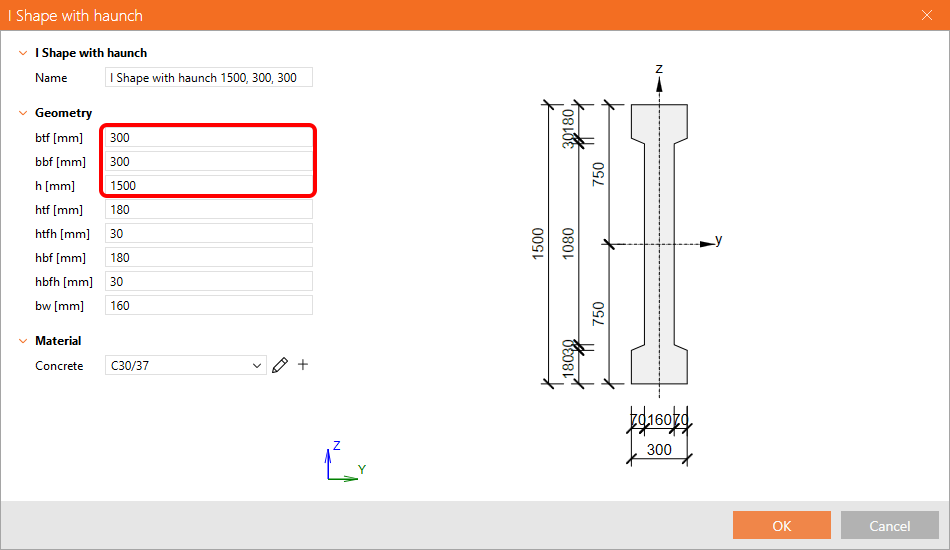

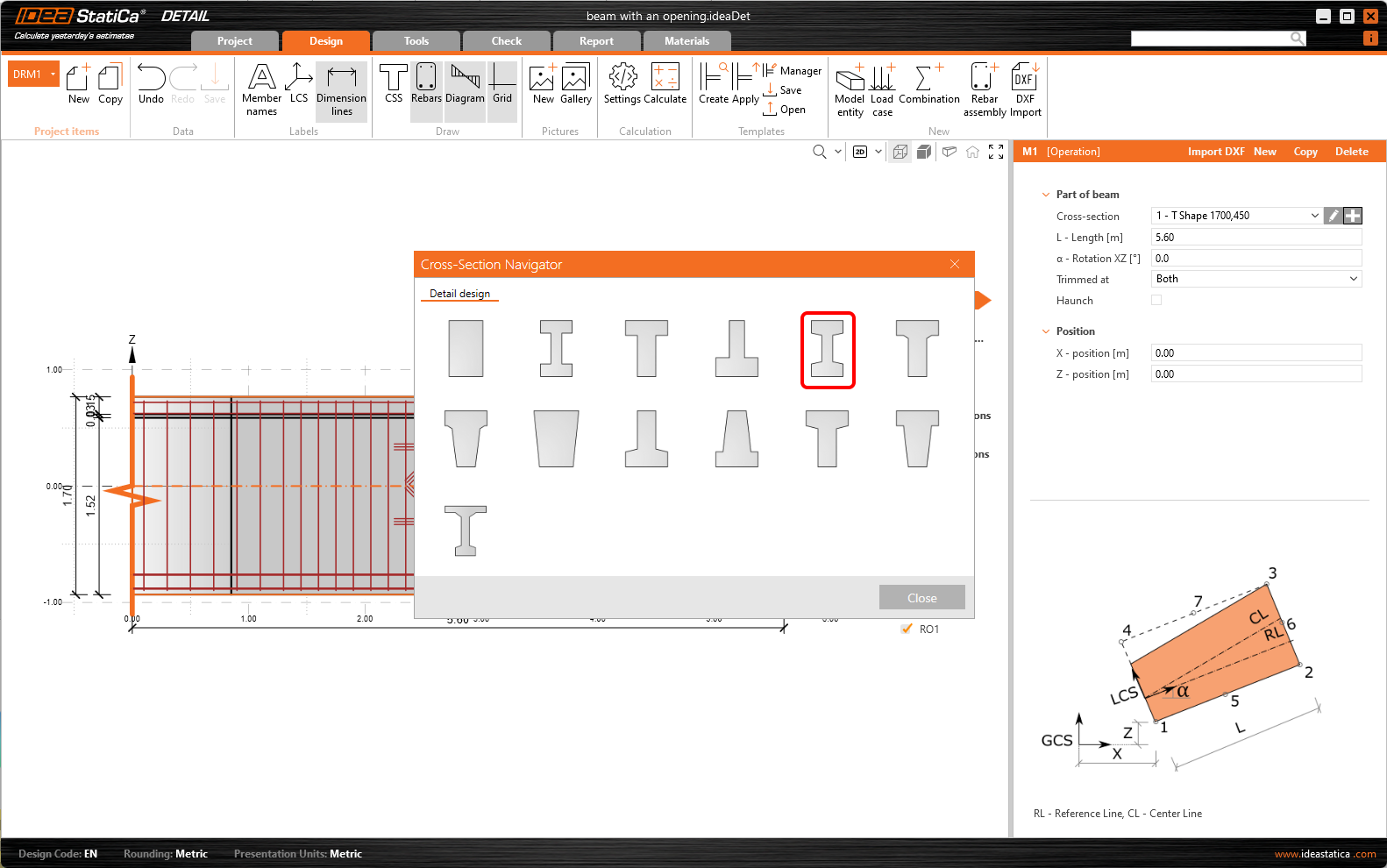

Adja meg a letört övű I-keresztmetszetet.
Módosítsa az övek szélességét és a gerenda magasságát.

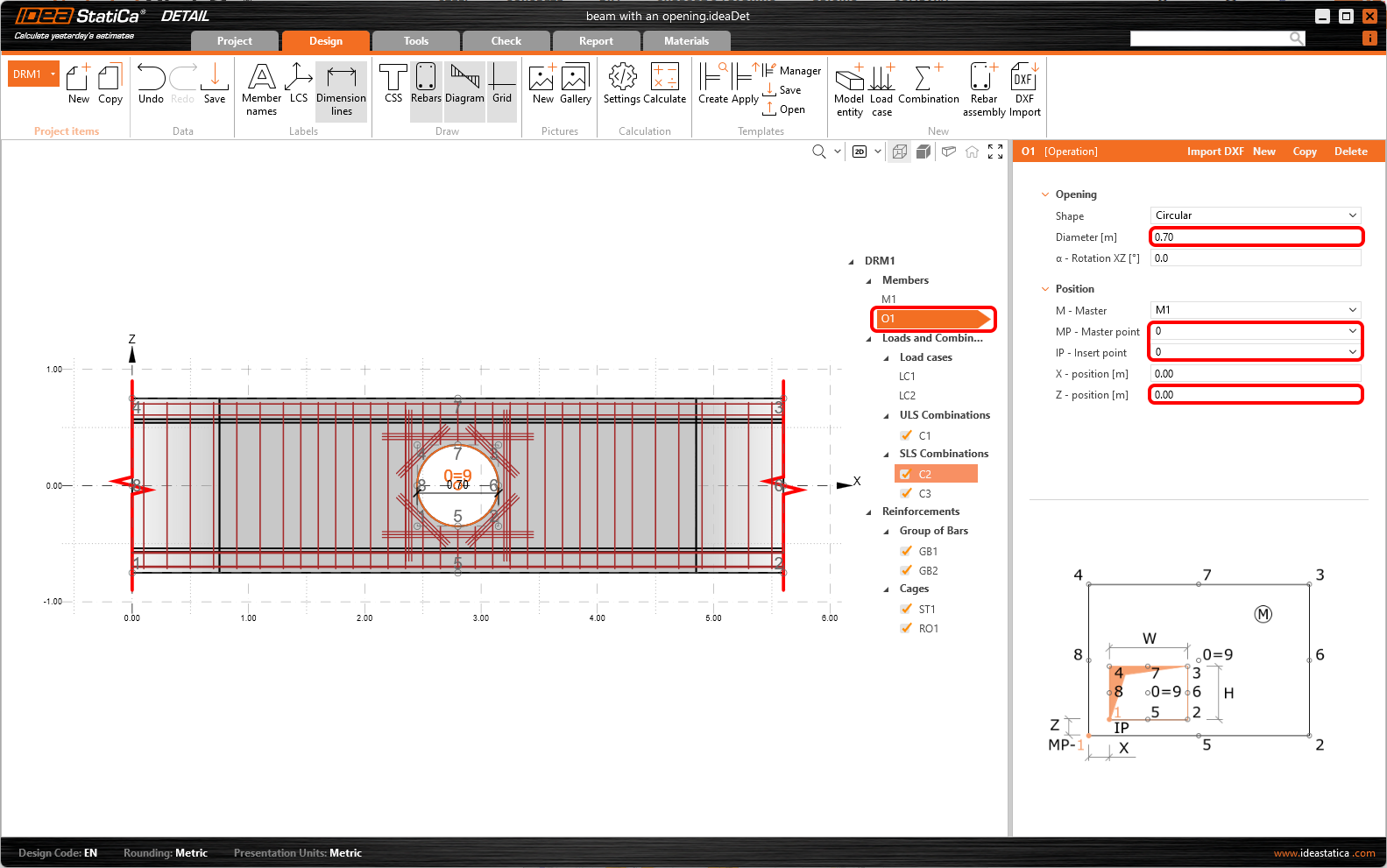

A nyílás megnagyobbodik és a gerenda közepére tolódik.
- Olvasson többet a geometria meghatározásáról a Geometriatípusok a Detail alkalmazásban részben
3 Teherhatások
Most határozzuk meg a részlet Terheit. Láthatja, hogy két teherkombináció már automatikusan létrejött. Módosítsa kissé a teherkombinációk tartalmát.

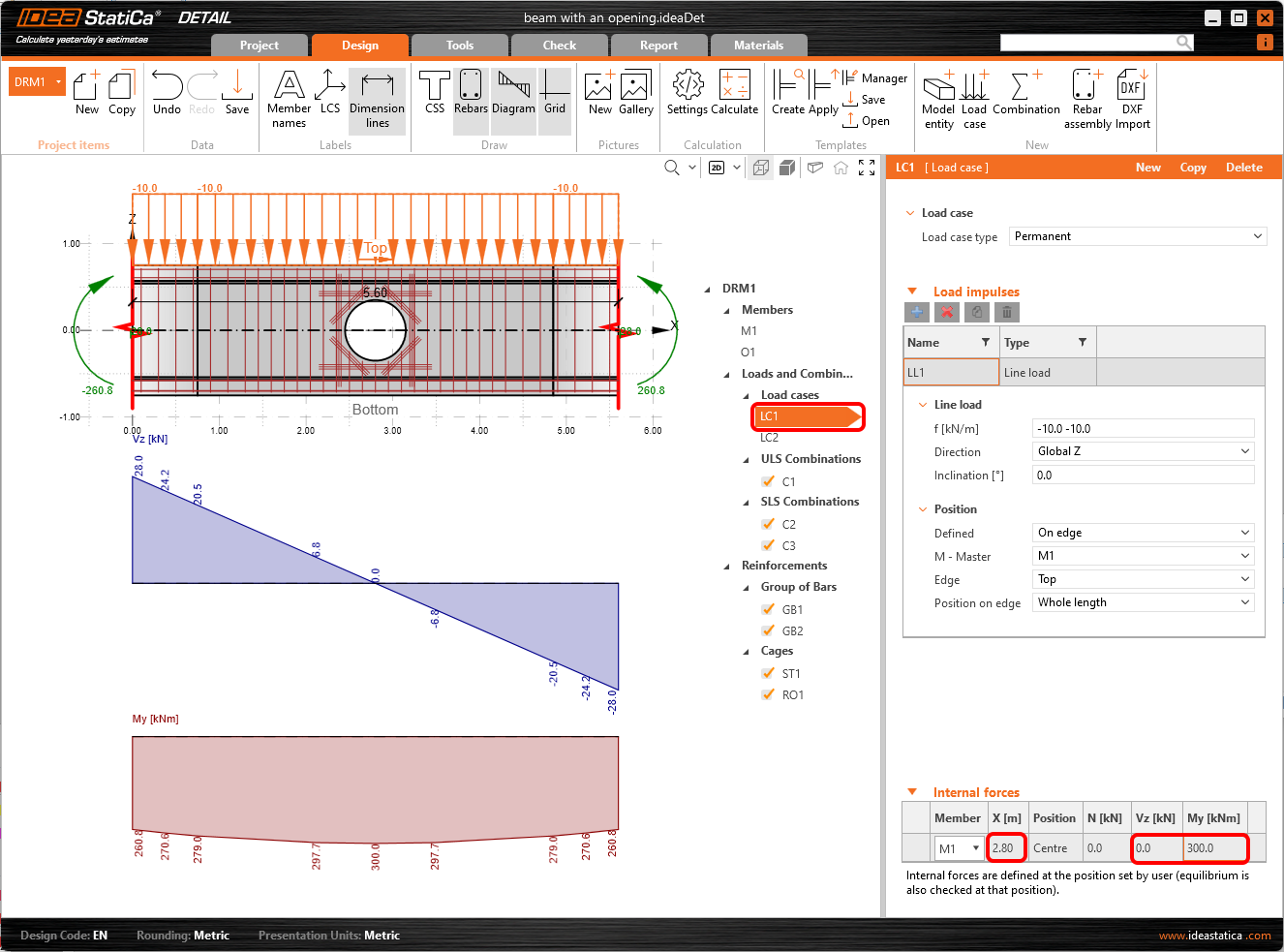

Az LC1 (állandó teher) esetén módosítsa a Belső erőket úgy, hogy a nyílás pontjában megadja a nyíróerő és a hajlítónyomaték értékeit. A Teherimpulzusokban tartsa meg a vonalmegoszló teher értékét -10 kN/m-en a globális Z- irányban.

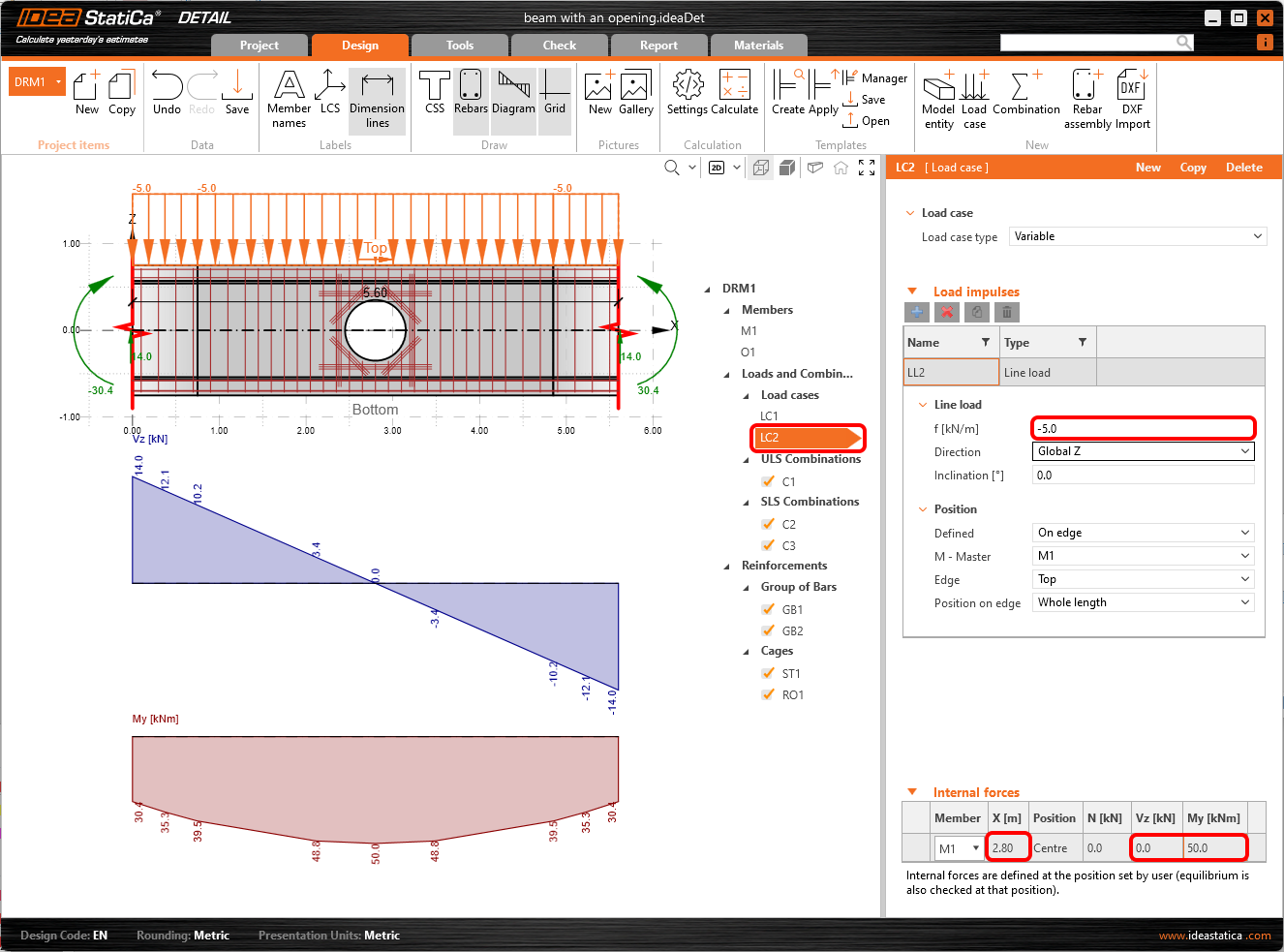

Hasonlóképpen módosítsa a Belső erők értékeit az LC2 (változó teher) esetén. A Teherimpulzusokban változtassa az értéket -5 kN/m-re a globális Z-irányban.

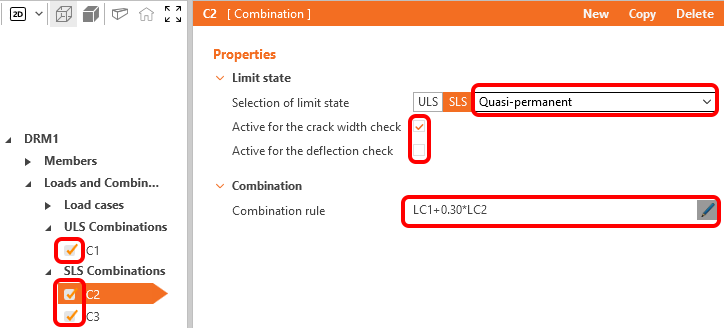

Három nemlineáris kombináció már meg van határozva: a C1 az ULS ellenőrzésekhez tartozik. A C2 kvázi-állandó, a C3 karakterisztikus teherkombináció, mindkettő SLS szabványellenőrzésekhez van meghatározva. Szükség esetén új kombinációkat is megadhat; az SLS szabványellenőrzésekhez háromféle kombináció áll rendelkezésre: karakterisztikus, gyakori és kvázi-állandó. Kiválaszthatja, hogy az egyes kombinációkhoz mely ellenőrzések kerüljenek elvégzésre, és a kombinációs szabályok részleges együtthatói is módosíthatók. A mi esetünkben az előre meghatározott kombinációkat használjuk.
A számítások csak az ellenőrzött elemekre vonatkozóan kerülnek elvégzésre. Egyelőre mindhárom kombinációt (C1, C2 és C3) kiválasztva hagyjuk.
- Tudjon meg többet a belső erőkről a Teherimpulzusok általános leírása a Detail alkalmazásban részben
- Tudjon meg többet a teherimpulzusokról a Belső erők és egyensúly a Detail alkalmazásban részben
4 Vasalás
Miután a terhet meghatározta, folytathatja a Vasalás megadásával. A sablon által létrehozott elemeket fogja használni.

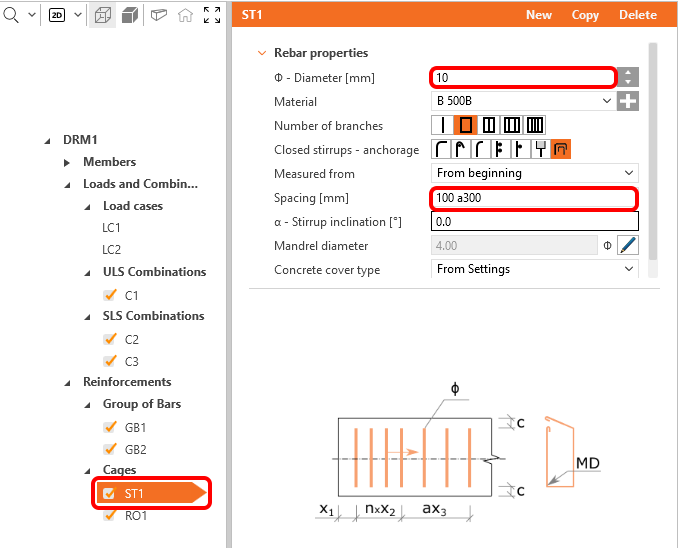

Módosíthatja a kengyelek átmérőjét és beállíthatja azok távolságait (az első érték az első kengyel szélétől mért távolságának felel meg, a többi kengyel a második érték által megadott távolságokbankerülnek elosztásra).

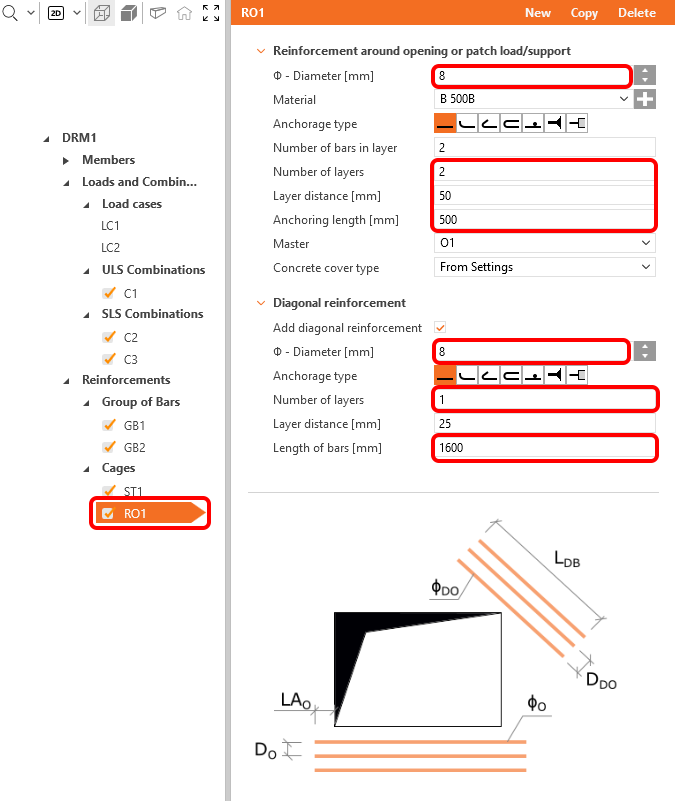

Csökkentse a nyílás körüli RO1 vasalás rúdjainak átmérőjét és a vízszintes/függőleges, valamint az átlós rudak rétegeinek számát. Módosítsa a vízszintes/függőleges rudak közötti távolságot, és igazítsa az átlós rudak hosszát, valamint a vízszintes/függőleges rudak lehorgonyzását is.

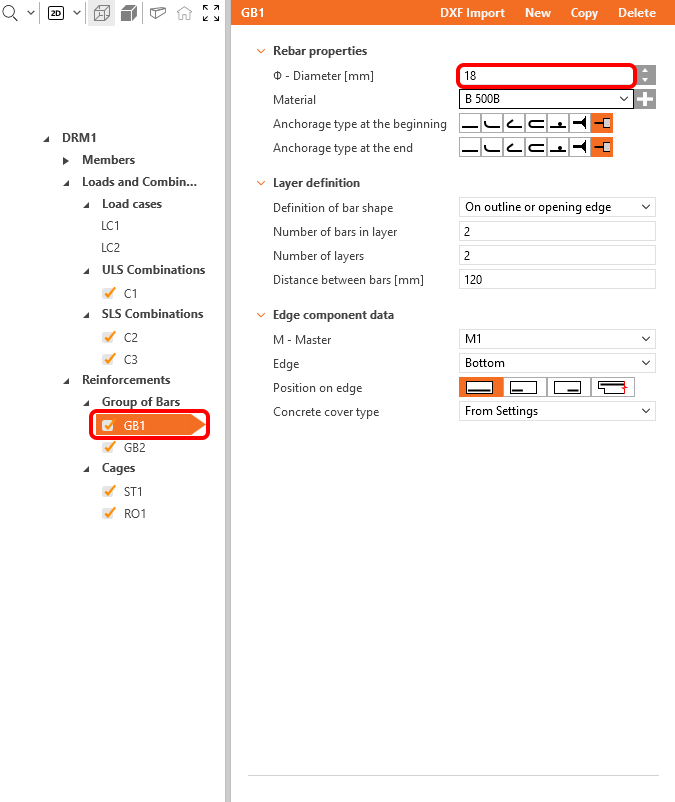

A GB1 művelet a gerenda alsó felületén lévő rúdcsoportot tartalmazza. Módosítsa a rudak átmérőjét.
- Fejlessze vasalási ismereteit a Vasalás meghatározása a Detail alkalmazásban elolvasásával
5 Számítás és ellenőrzés

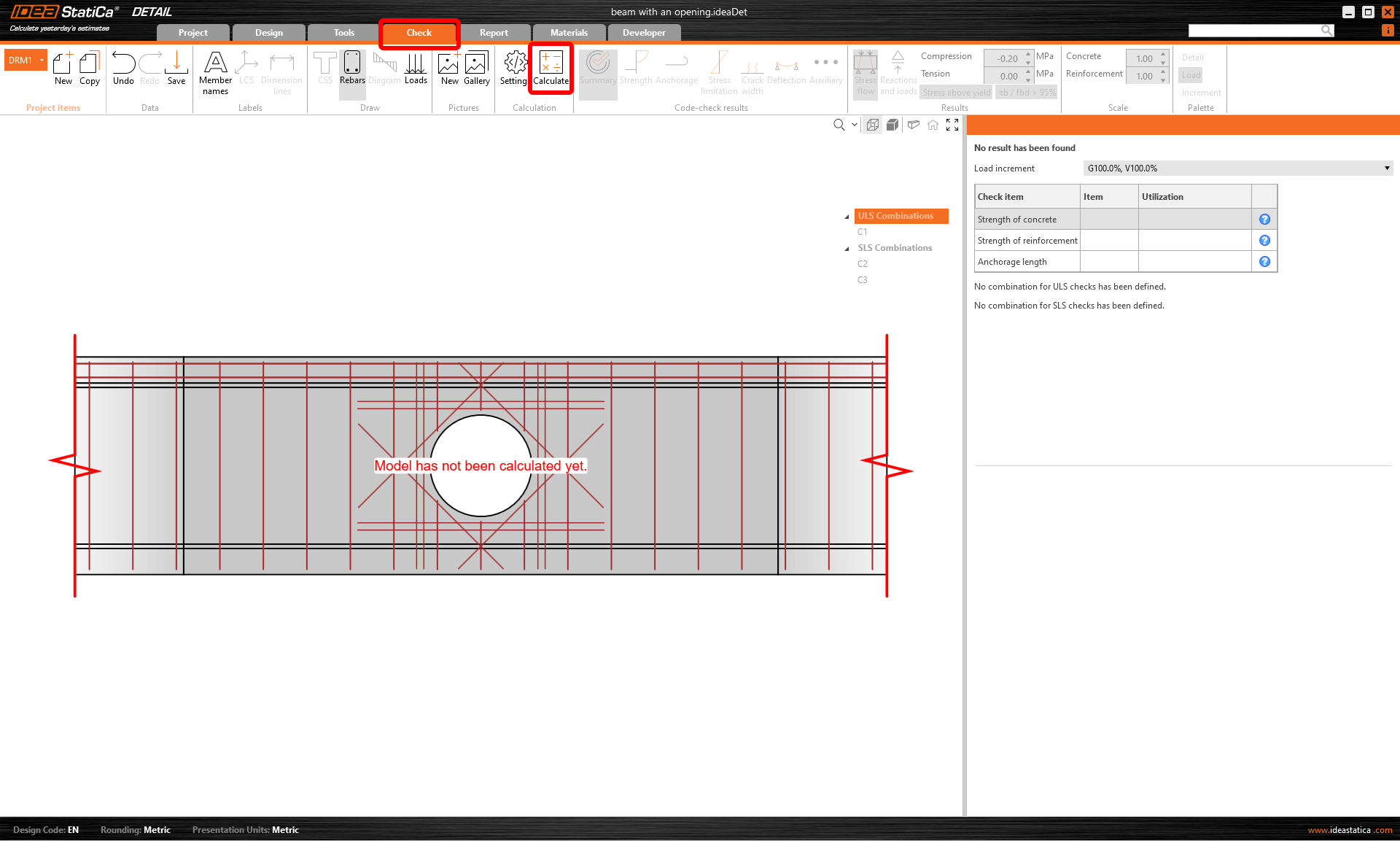

Folytassa a projekt kiszámításával. Lépjen az Ellenőrzés fülre, és nyomja meg a Számítás gombot a felső szalagon.
A képernyő bal felső sarkában láthatja az összes szabványellenőrzés áttekintését és az ellenőrzések állapotát (megfelelt/nem felelt meg).

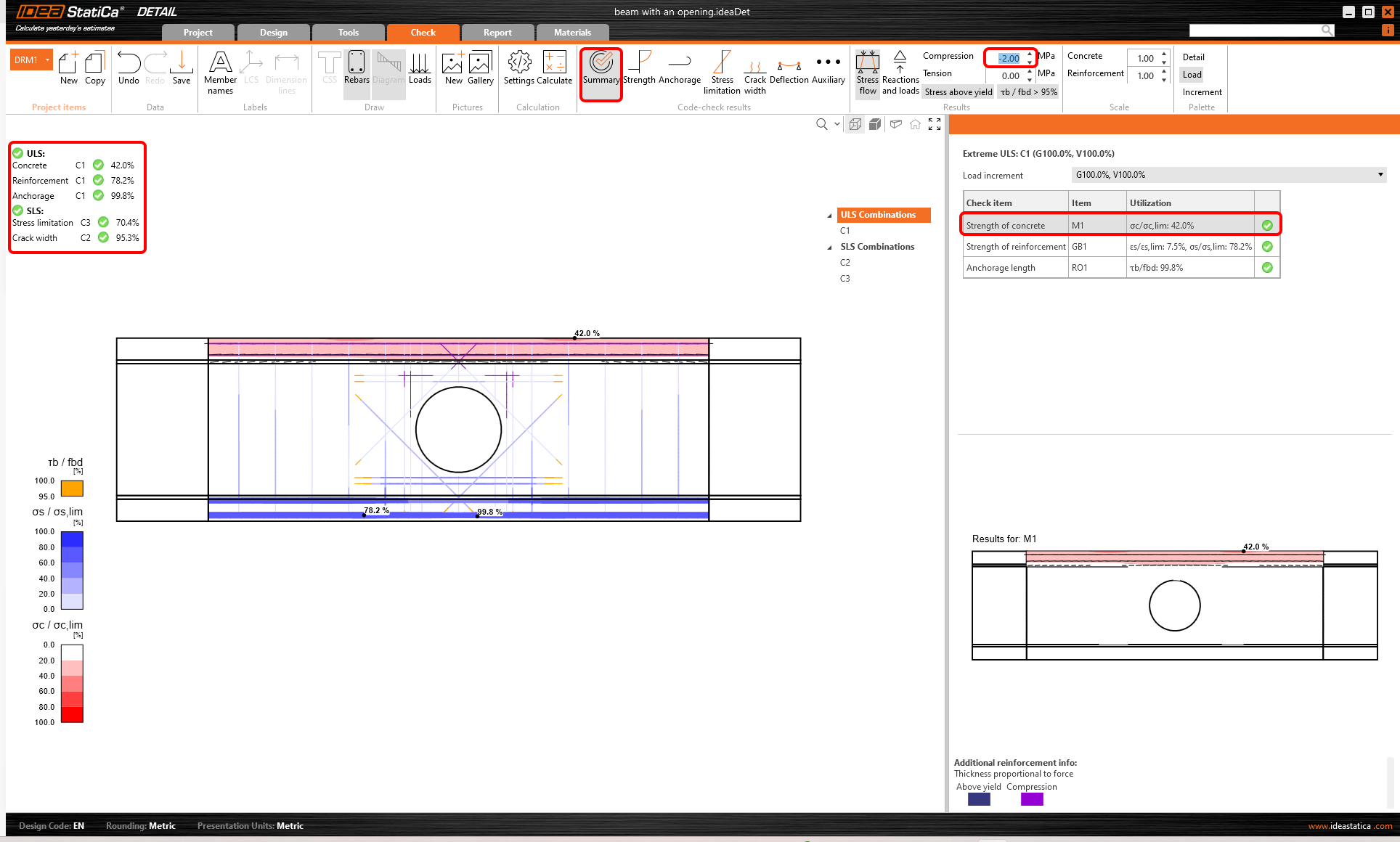

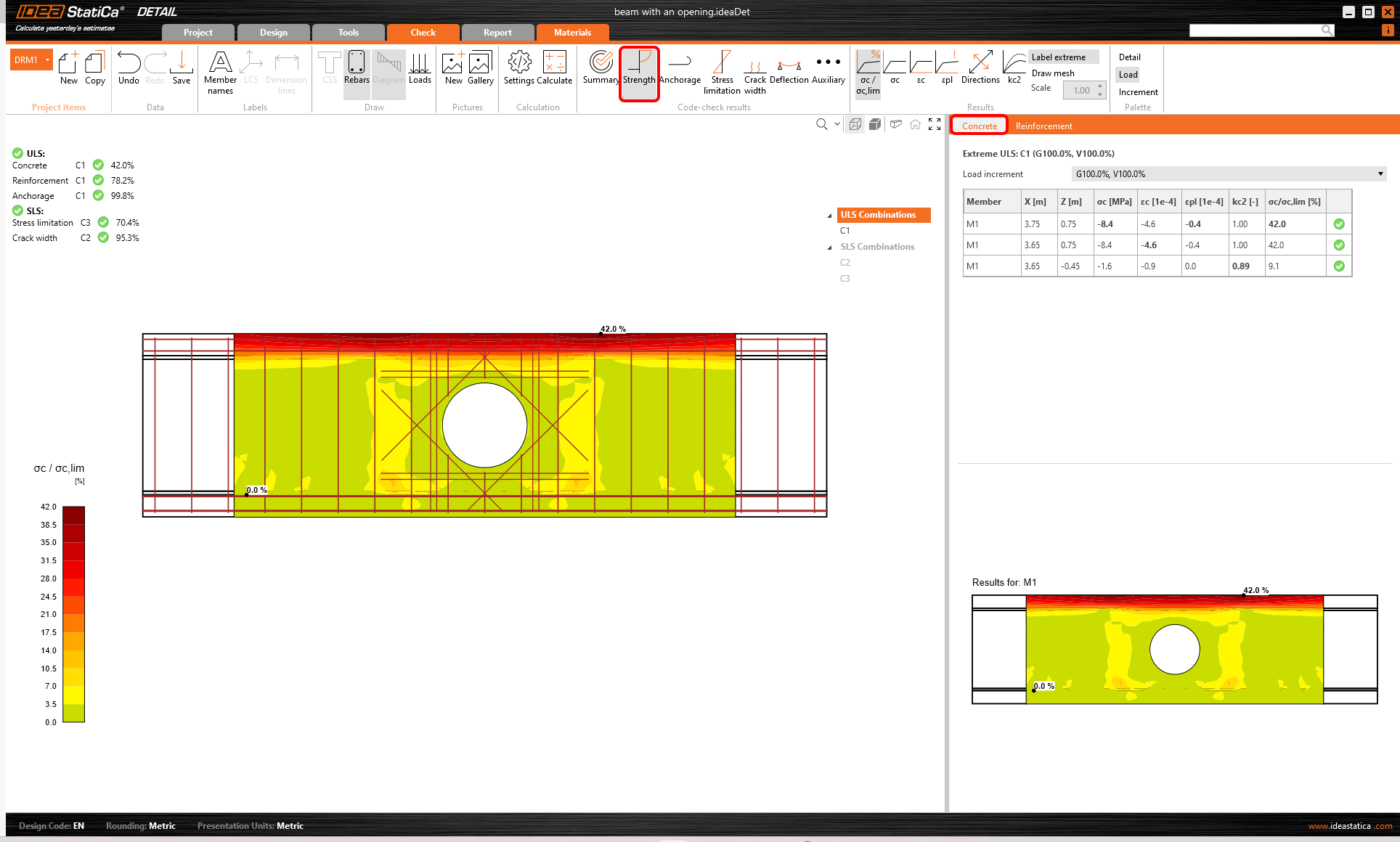

A jobb oldali táblázatban megtalálhatók az összes részletes eredmény, valamint az alkalmazott állandó és változó teher mértéke. Jelenleg az ULS szerinti beton szilárdság-ellenőrzés eredménye látható. Az Eredmények eszköztárban módosítható a diagram határértéke. Változtassa meg az értéket úgy, hogy csak a -2 MPa-nál nagyobb nyomás alatt lévő beton legyen pirossal jelölve.

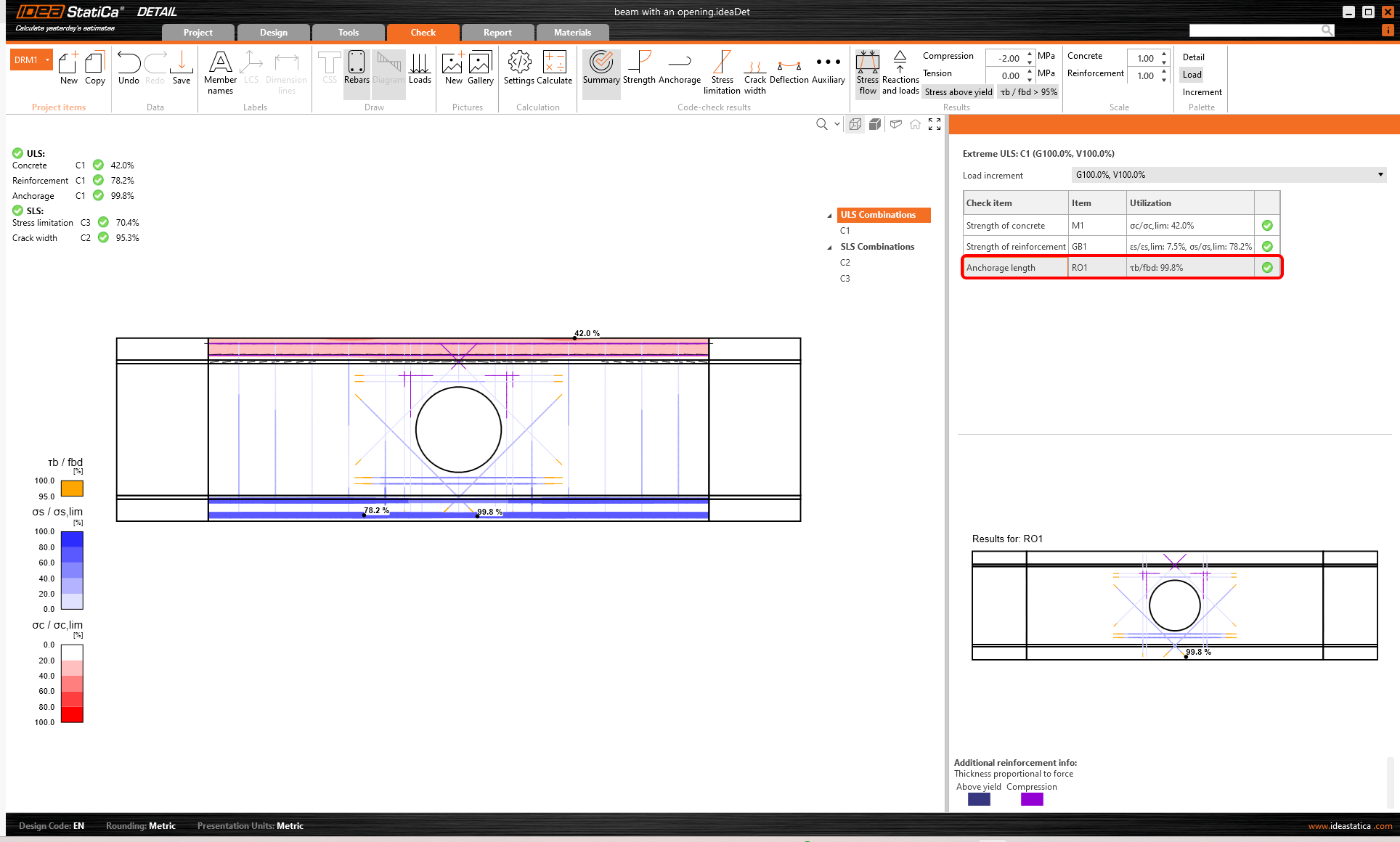

Az összes szabványellenőrzés a Szabványellenőrzési eredmények eszköztár gombjainak segítségével jeleníthető meg. Az Összefoglalóban az ULS/SLS főbb eredményei láthatók. Kattintson például az ULS/Lehorgonyzási hossz sorára a beton és a vasalás közötti tapadás kihasználtságának megjelenítéséhez (a legkritikusabb pont az ábrán jelölve).

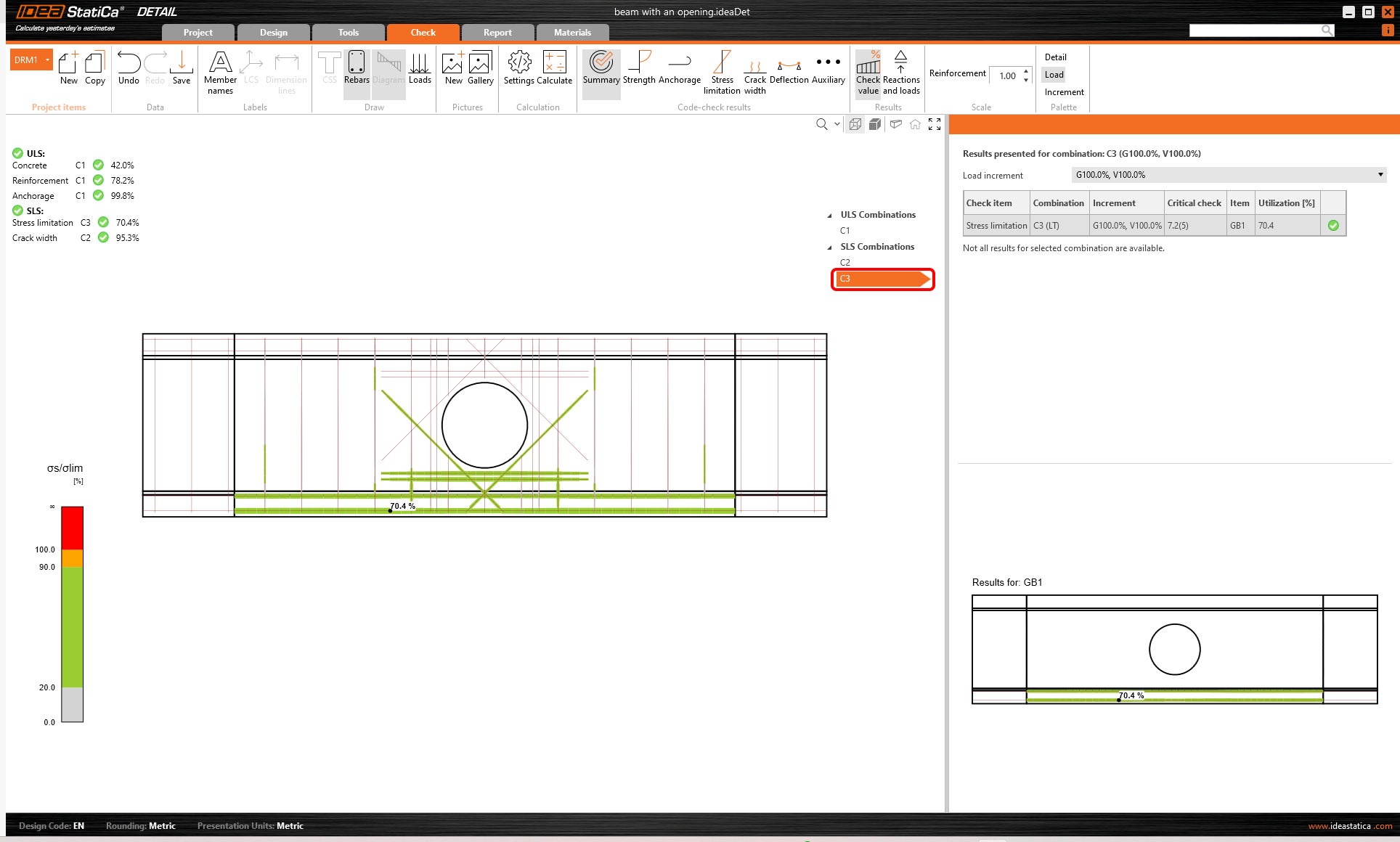

Az SLS eredményeket egy SLS kombináció kiválasztásával nyitjuk meg, pl. C2 vagy C3.
Az ULS részletes eredményeinek megnyitásához kattintson a Szilárdság elemre a Szabványellenőrzési eredményekben. Ahogy a táblázat felett is jelezve van, az ULS ellenőrzéséhez a C1 kombináció lett felhasználva.

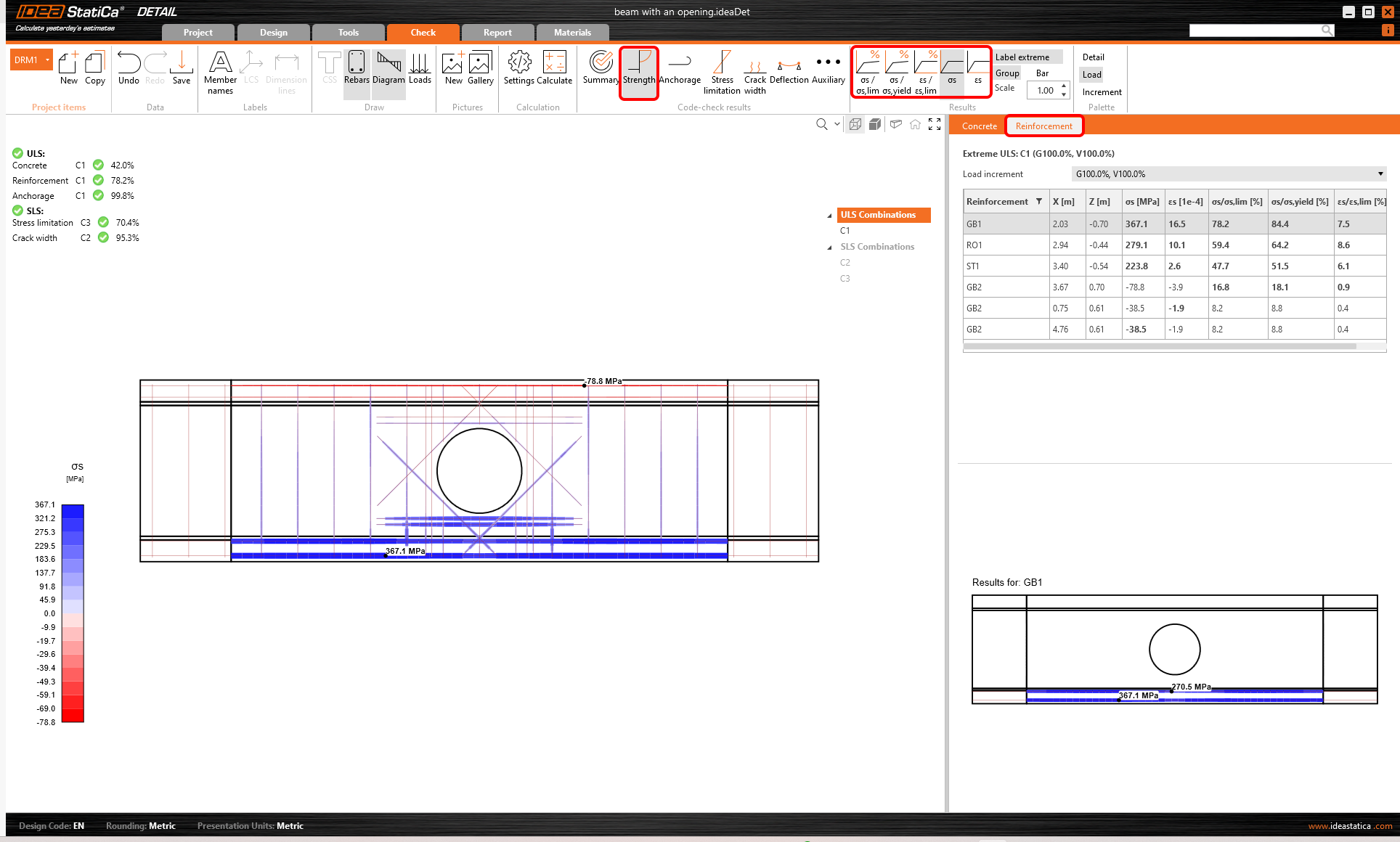

Ismét megjelenítheti a Beton és a Vasalás eredményeit is a táblázat feletti megfelelő fül kiválasztásával. Bármely vasalási rudat kiválaszthat, hogy megtekintse annak analízis- és szabványellenőrzési eredményeit.
- Az ULS eredményekről további információ található a ULS eredmények általános leírása a Detail alkalmazásban részben

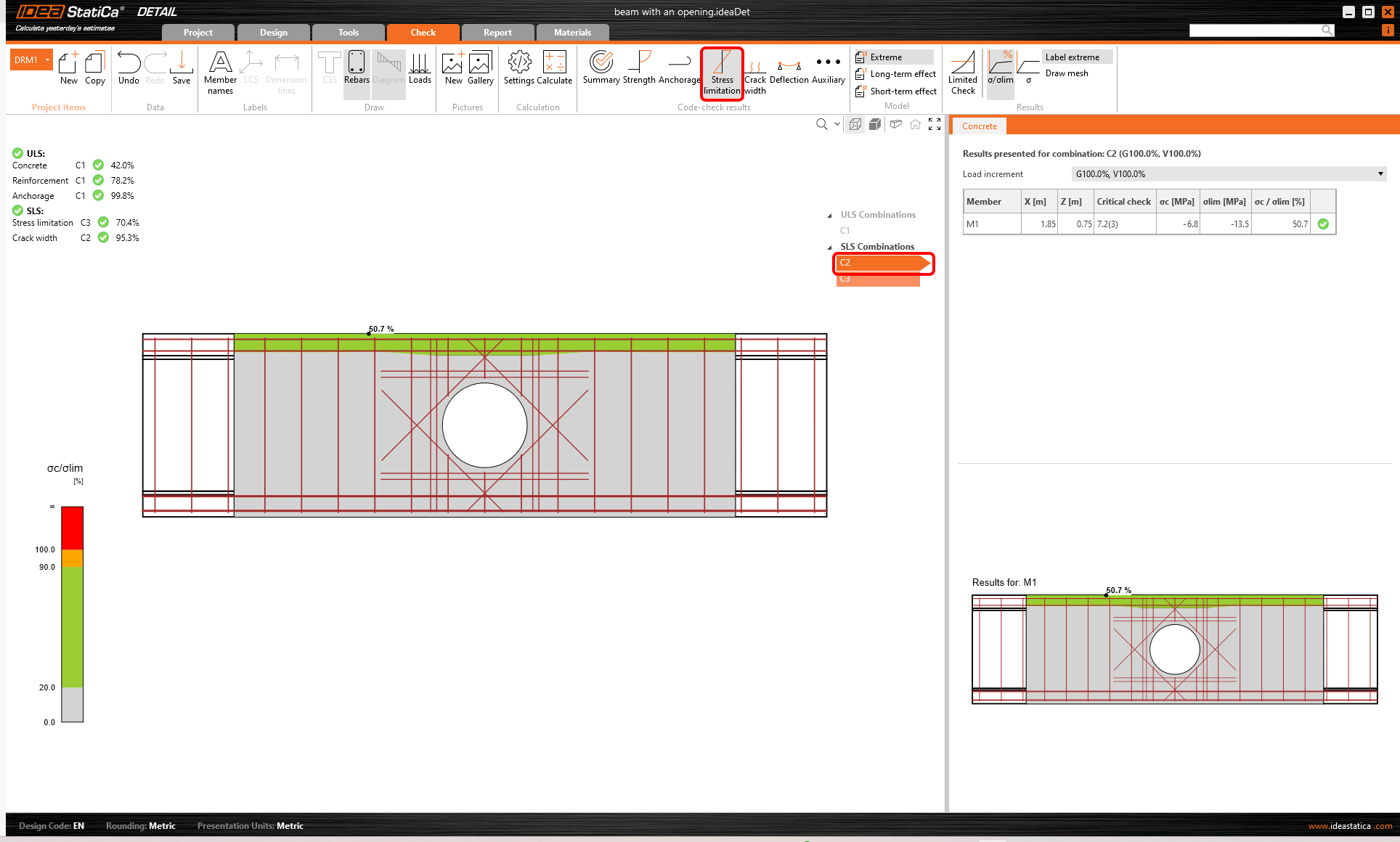

Az SLS részletes eredményei a Feszültségkorlátozás, Repedésszélesség és Lehajlás alatt találhatók. A feszültségkorlátozási állapot esetén a betonban lévő feszültség mind a C2, mind a C3 kombinációra ellenőrzésre kerül, míg a vasalás ellenőrzése csak a C3 kombinációra vonatkozik.

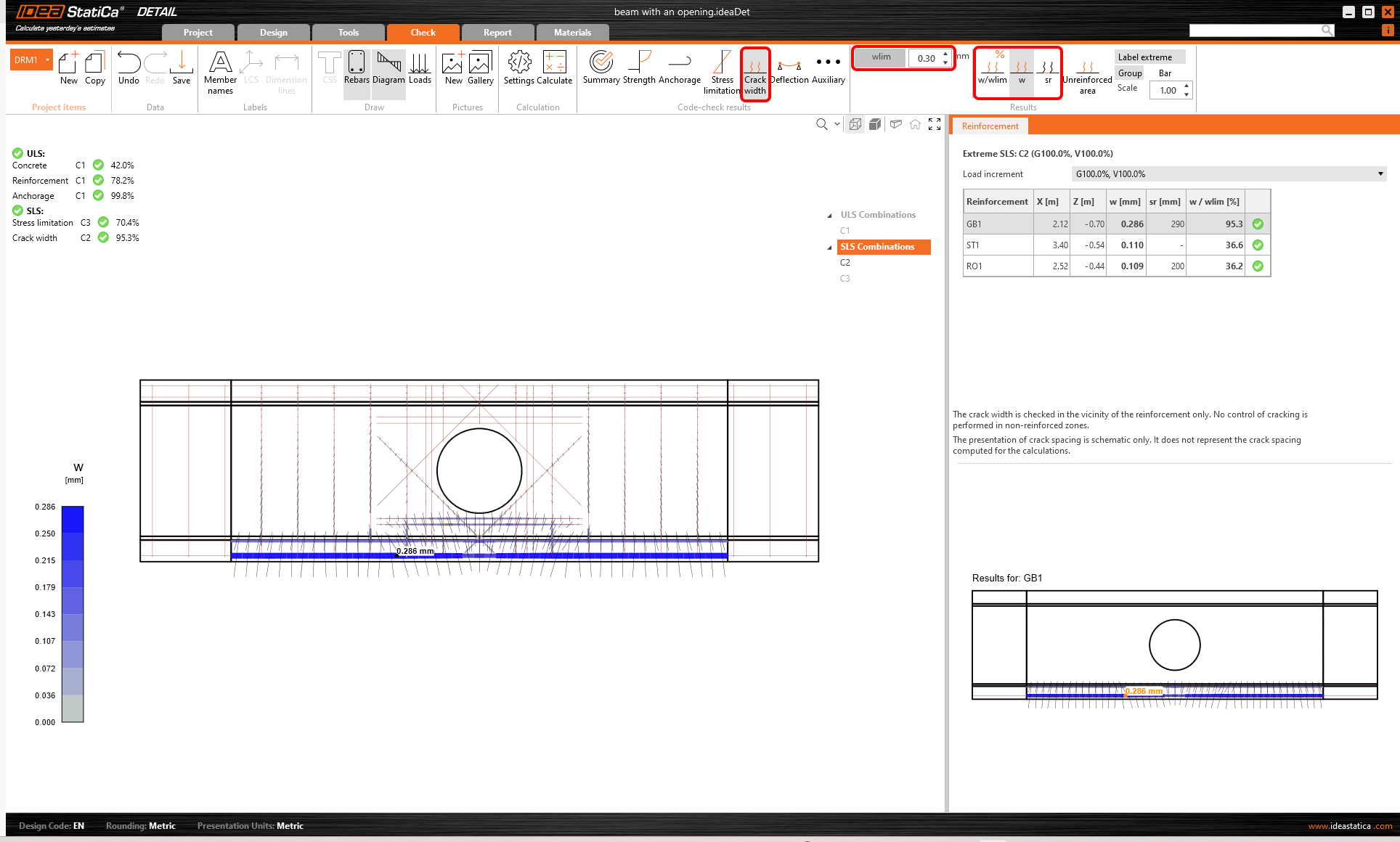

A számított Repedésszélesség a megfelelő ikonra kattintva jeleníthető meg. A számított értékek a w_{st,lim} határértékkel kerülnek összehasonlításra, amely a felső szalagon szerkeszthető.
- Az SLS eredményekről további információ található a SLS eredmények általános leírása a Detail alkalmazásban részben
6 Jelentés

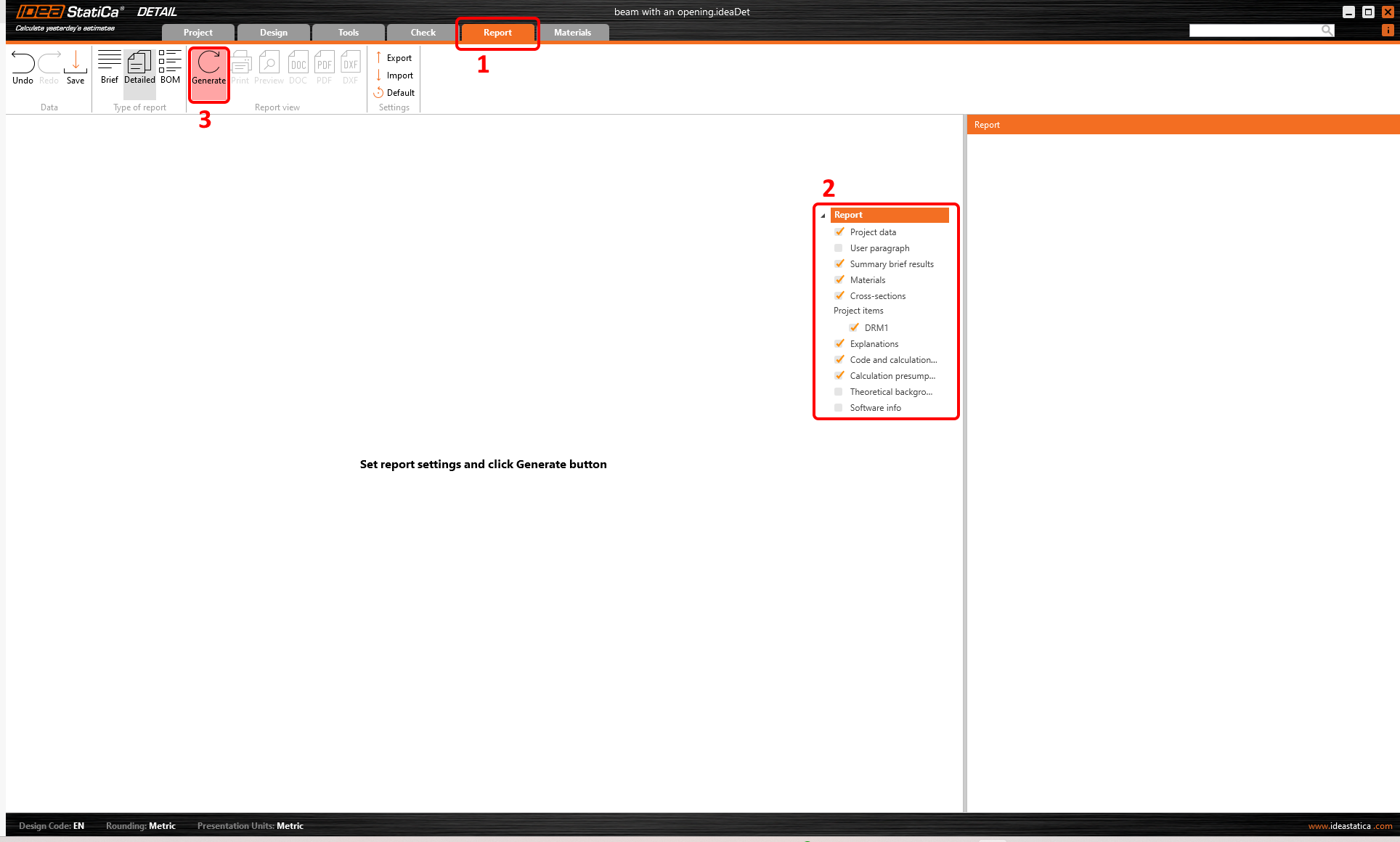

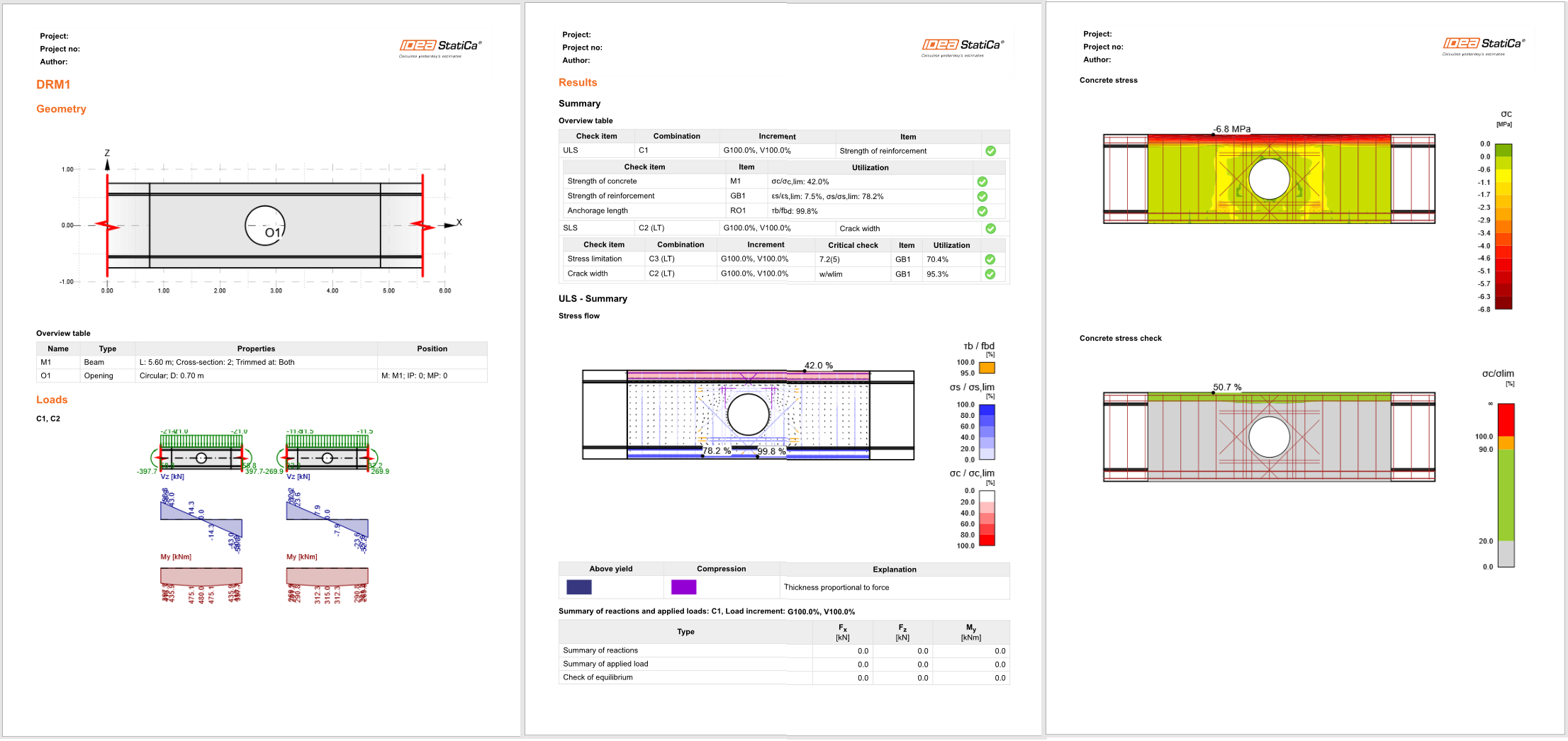

Végül lépjen a Jelentés fülre. Az IDEA StatiCa teljes mértékben testreszabható jelentést kínál, amely kinyomtatható vagy szerkeszthető formátumban menthető.
Megtervezte, optimalizálta és szabványellenőrizte a nyílással ellátott gerenda egy részét.
