A MIDAS CIVIL NX-szel való közvetlen élő BIM kapcsolat lehetővé teszi a felhasználók számára, hogy az acél szerkezeti modellek anyagait, keresztmetszeteit, elemeit és eredményeit átvigyék a Checkbot-ba. Ezeket az adatokat az acél kapcsolat tervezéséhez és szabványellenőrzéséhez használják az IDEA StatiCa Connection alkalmazásban, kiküszöbölve a fáradságos és hibalehetőségekkel teli manuális adatbevitelt.
BIM kapcsolat telepítése

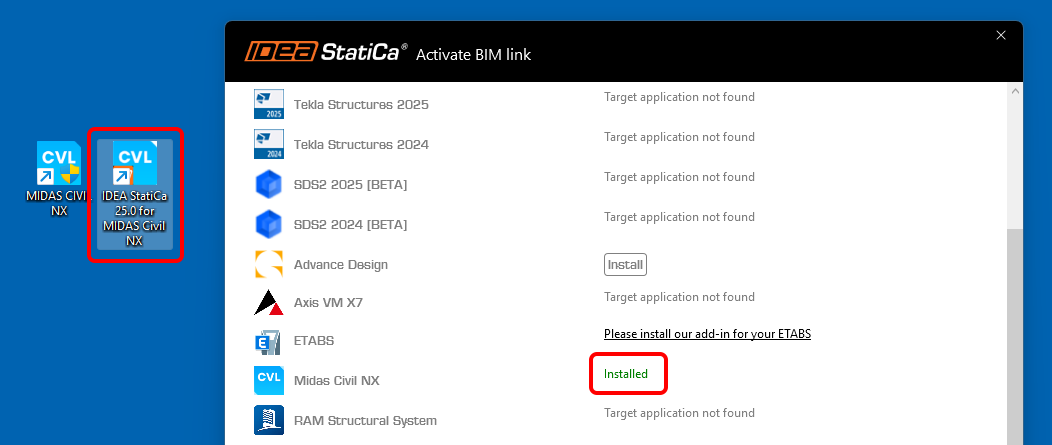

A MIDAS CIVIL NX elérhető a BIM Link Installer-ben. A telepítés után az asztalon létrejön egy "IDEA StatiCa 25.0 for MIDAS Civil NX" nevű asztali parancsikon a BIM kapcsolat futtatásához.
Az "IDEA StatiCa 25.0 for MIDAS Civil NX" parancsikon első indításakor egyszer és mindenkorra regisztrálni kell a MIDAS MAPI-Key-t:

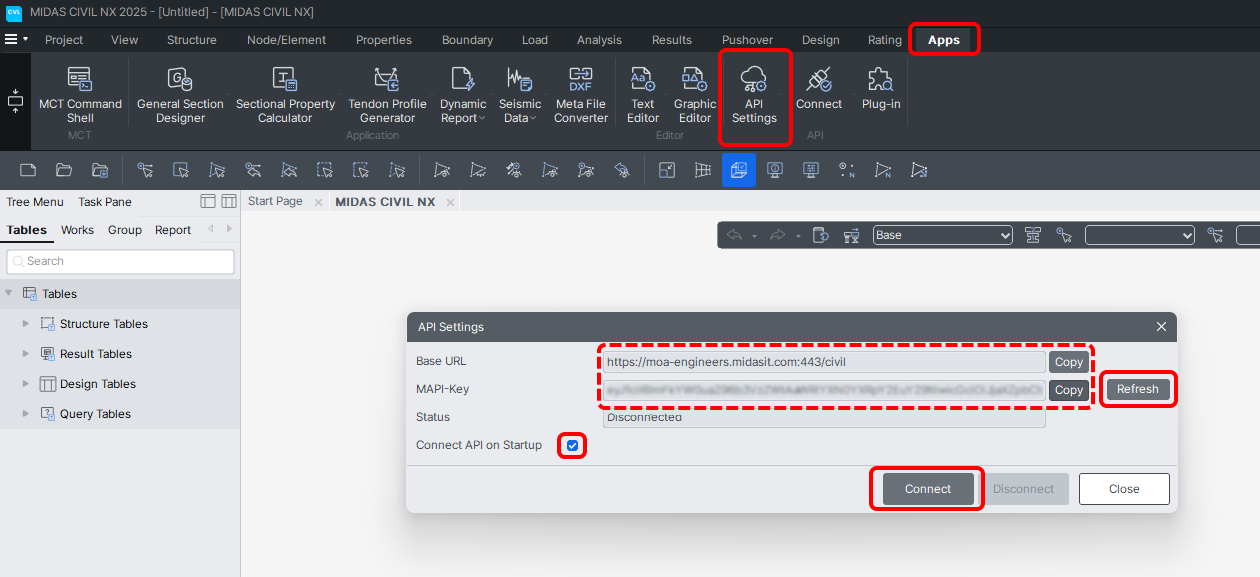

- Nyissa meg a MIDAS CIVIL NX-et, lépjen az Apps fülre, és nyissa meg az API Settings menüpontot. Itt kattintson a Refresh gombra a MAPI-Key generálásához, és engedélyezze a Connect API on Startup opciót.

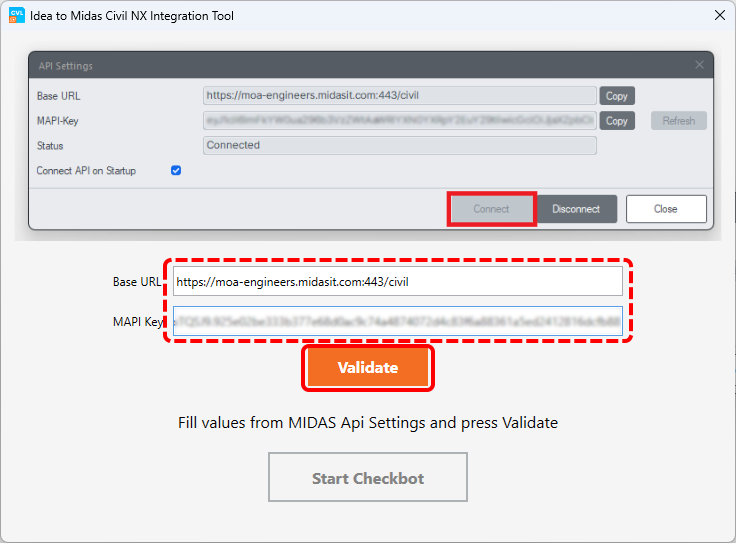

- Másolja ki a Base URL-t és a MAPI-Key-t, illessze be őket az Idea to Midas Civil NX Integration Tool eszközbe, majd kattintson a Validate gombra.
A MAPI-Key érvényesítése után az adatok a Windows Credentials-ben tárolódnak, hacsak a MAPI-Key-t manuálisan nem módosítják.
A BIM kapcsolat használata
A telepítés és regisztráció után használja ugyanazt a parancsikont, az "IDEA StatiCa 25.0 for MIDAS Civil NX"-et az asztalon. A rendszer kérni fogja a MIDAS projektfájl megnyitását, és a Checkbot egyidejűleg megnyílik. Ezután követheti a Checkbot szokásos munkafolyamatait.
Adatok importálása aMIDAS CIVIL NX-ből az IDEA StatiCa Checkbot-ba
Elemek: Bármilyen tájolású szerkezeti elemek és sokféle keresztmetszet importálható. A kúpos, kompozit, ívelt és egyéb speciális típusok nem támogatottak, és ki lesznek szűrve a kijelölésből.

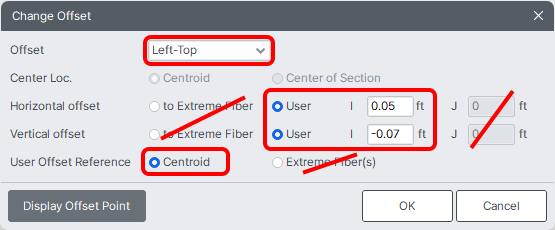

Elemek excentricitásai: Az excentricitás a MIDAS-ban a CSS szintjén van meghatározva. Az elem CSS-én lévő excentricitás minden irányban támogatott, de csak abszolút értékekben (a CSS középpontjától mért távolság). A szélső szál excentricitások nem támogatottak.
Megjegyzés: Az alkalmazott koordináta-rendszer tájolása miatt az excentricitás értékének előjele megfordulhat a MIDAS-ból a Checkbot-ba való importáláskor, de a tényleges pozíció, ahogy a 3D modellben látható, helyes.
Teherhatások: Korlátlan számú statikus teheresetett (kézikönyv, API) és általános teherkombinációt (kézikönyv, API) támogat, a többi típus ki van szűrve.
