Enlace BIM entre MIDAS CIVIL NX e IDEA StatiCa Checkbot

El enlace BIM directo en vivo con MIDAS CIVIL NX permite a los usuarios transferir los materiales, secciones transversales, elementos y resultados de los modelos estructurales globales de acero a Checkbot. Estos datos se utilizan para el diseño y la verificación normativa de la unión de acero en la aplicación IDEA StatiCa Connection, eliminando la laboriosa y propensa a errores introducción manual de datos.

Instalación del enlace BIM

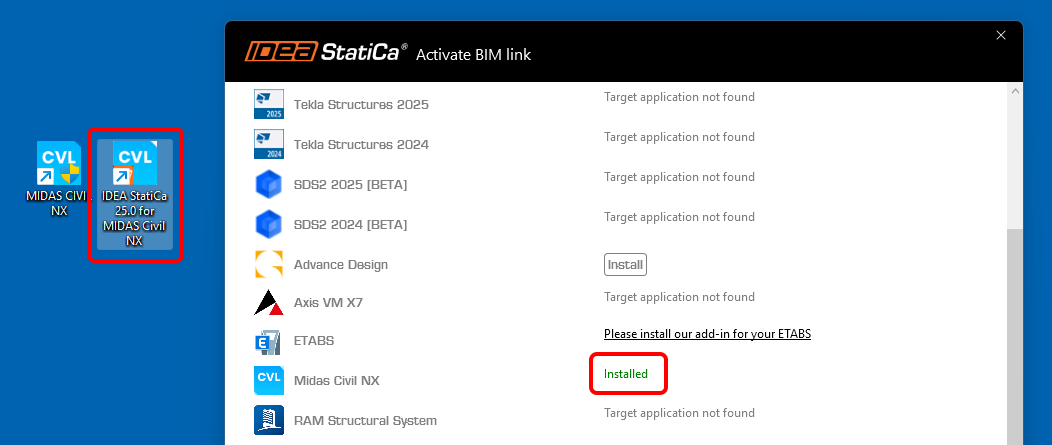

MIDAS CIVIL NX está disponible en el Instalador de enlace BIM. Una vez instalado, se crea en su escritorio un acceso directo "IDEA StatiCa 25.0 for MIDAS Civil NX" para ejecutar el enlace BIM.

En el primer inicio del acceso directo "IDEA StatiCa 25.0 for MIDAS Civil NX", debe registrar la MIDAS MAPI-Key una sola vez:

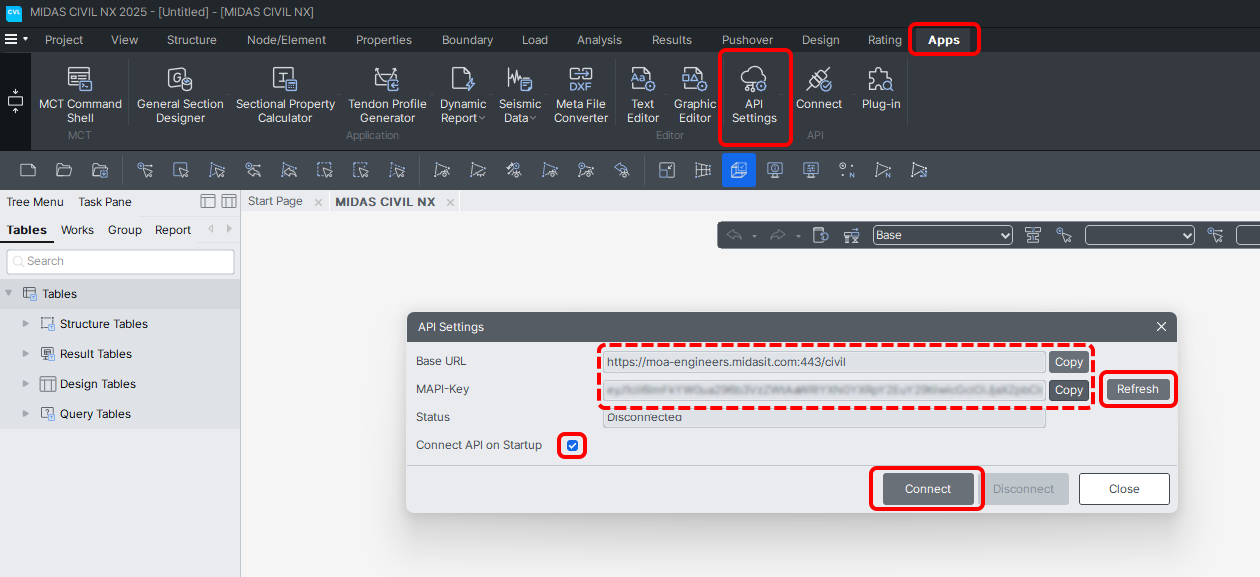

• Abra su MIDAS CIVIL NX, vaya a la pestaña Apps y abra la Configuración de API. Aquí haga clic en Actualizar para generar la MAPI-Key y habilite Conectar API al inicio.

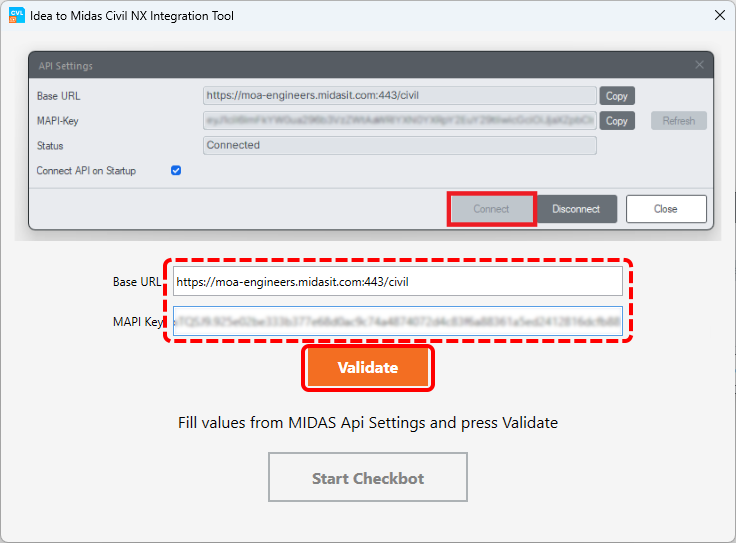

• Copie la URL base y la MAPI-Key, péguelas en la Herramienta de integración de Idea a Midas Civil NX y haga clic en Validar.

Una vez validada la MAPI-Key, los datos se almacenan en las Credenciales de Windows a menos que la MAPI-Key se cambie manualmente.

Cómo usar el enlace BIM

Una vez instalado y registrado, use el mismo acceso directo, "IDEA StatiCa 25.0 for MIDAS Civil NX", en su escritorio. Se le pedirá que abra el archivo de proyecto de MIDAS y Checkbot se abrirá simultáneamente. A continuación, puede seguir los flujos de trabajo estándar en Checkbot.

Importación de datos de MIDAS CIVIL NX a IDEA StatiCa Checkbot

Elementos: Se pueden importar elementos de cualquier orientación y una amplia variedad de secciones transversales. Los tipos cónicos, compuestos, curvos y otros tipos especiales no son compatibles y se filtrarán de la selección.

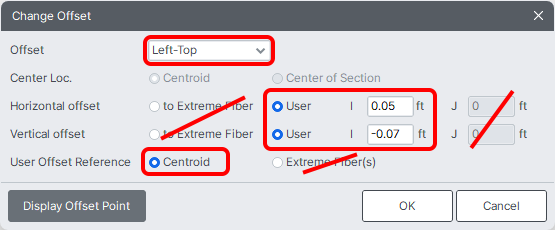

Excentricidades de los elementos: La excentricidad se define a nivel de CSS en MIDAS. La excentricidad en un CSS de elemento está soportada en todas las direcciones, pero solo en sus valores absolutos (distancia desde el centro del CSS). Las excentricidades de fibra extrema no son compatibles.

Nota: Debido a la orientación del sistema de coordenadas utilizado, el signo del valor de excentricidad puede invertirse al importar de MIDAS a Checkbot, pero la posición real, tal como se muestra en el modelo 3D, es correcta.

Efectos de carga: Se admite un número ilimitado de casos de carga estáticos (manual, API) y combinaciones de carga generales (manual, API), otros tipos se filtran.
