La vérification normative d'une platine acier dans les applications Connection et Member suit l'Eurocode EN 1993-1-5 Ann. C, Par. C8, Note 1. Cela est également très bien applicable et vérifié pour d'autres codes et normes (tels que AISC 360, etc.). Consultez les documents sur les vérifications normatives des composants selon les normes nationales.

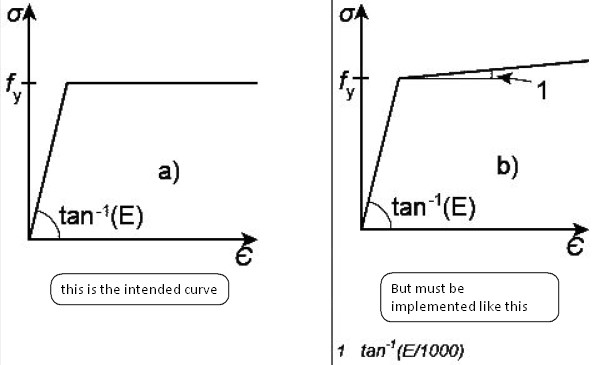

Le point essentiel est que la limite de capacité de la platine acier n'est pas la contrainte de limite d'élasticité (par exemple, 355 MPa pour le matériau acier S355) mais la déformation plastique de 5%. Cela est résumé dans l'image suivante tirée de la Figure C.2 de l'EN 1993-1-5 Ann. C, qui montre la branche supérieure inclinée du diagramme de comportement du matériau acier de construction (inclinaison tan-1 E/1000).
Cela peut conduire à des contraintes dans les platines dépassant la limite d'élasticité tout en satisfaisant la vérification normative. En conséquence, cela apporte une capacité supplémentaire aux modèles d'analyse et donc des économies de matériaux.

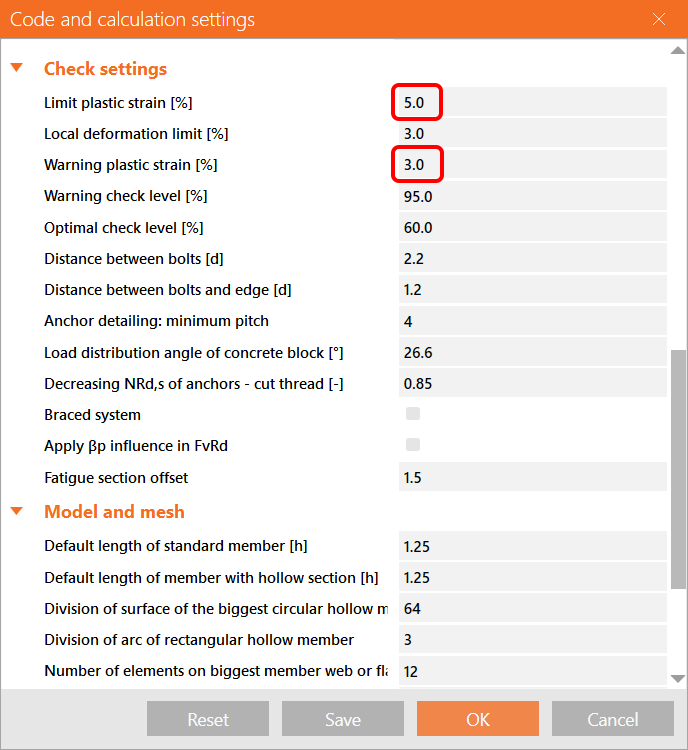

Si vous devez réduire la déformation limite plastique d'un matériau acier ou restreindre votre modèle à un comportement élastique uniquement, vous pouvez modifier cela dans le Paramétrage du code en changeant la Déformation plastique limite et la Déformation plastique d'avertissement à la valeur 0.
Remarque : Par défaut, le critère ultime de vérification est la limite de déformation de 5%. Si votre modèle satisfait cette exigence, vous n'avez pas besoin de vérifier les contraintes, mais elles sont présentées dans le récapitulatif des résultats par souci d'exhaustivité.
