Sobre el proyecto

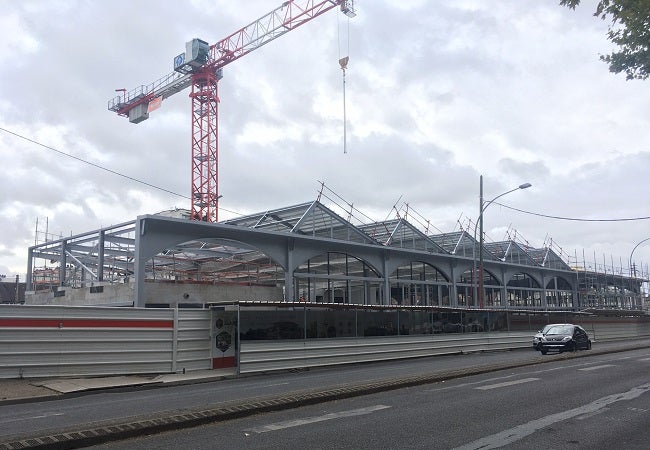

El edificio de 2.000 m² es una estructura completamente metálica con una cubierta de múltiples vanos y una gran extensión de arco acristalado.
Contiene el mercado cubierto de 1.400 m², el restaurante panorámico de 250 m², un amplio espacio cultural con ventanales, una variedad de espacios para leer, trabajar o jugar, y un verdadero corredor verde.
El edificio, respetuoso con el medio ambiente, cuenta con 20 estaciones de carga para vehículos eléctricos, una sala compactadora de envases para reducir el paso de camiones de recogida, además de ventilación natural, paneles fotovoltaicos y un depósito de recuperación de agua de lluvia.
Desafío de ingeniería
Durante el diseño de la estructura, el objetivo era encontrar el mejor equilibrio entre coste y beneficio.
Los ingenieros de Arestalfer utilizaron el software de análisis estructural Robot en el diseño de la estructura y luego exportaron los nodos con los esfuerzos internos directamente a IDEAStatiCa para calcular las uniones.
El verdadero reto fue diseñar una unión arquitectónica y estructuralmente funcional, ya que la arquitectura era muy importante. Tuvimos que definir muchas operaciones y muchas barras por nodo. En un caso, había siete barras y dos tirantes en un nodo.
Guillaume Reimão
Ingeniero Estructural – Arestalfer SA
Portugal
Arestalfer S.A. dedicó tres o cuatro semanas al diseño de las 15 uniones diferentes, algo que Guillaume nos dice que habría llevado alrededor de dos meses sin IDEAStatiCa.
La mayoría de las uniones eran complejas debido al gran número de elementos. Y esta es la ventaja de IDEA StatiCa: es muy útil y permite ahorrar tiempo en el cálculo de uniones complejas y en el análisis de las placas, elementos, tornillos y soldaduras.
Guillaume Reimão
Ingeniero estructural – Arestalfer SA
Portugal
Soluciones y resultados
La Halle des Saveurs tuvo su gran inauguración el 13 de marzo de 2022.
El edificio cuenta con un dinámico mercado de 40 puestos permanentes de alimentación de calidad, espacios de degustación, un bar de refrescos y un restaurante panorámico con capacidad para hasta 100 personas.
El amplio y acogedor espacio cultural es un lugar de relajación y entretenimiento, que ofrece una variedad de espacios para que los visitantes exploren, se relajen o disfruten de herramientas digitales de última generación y espacio público digital. Su diseño modular tipo pop-up convierte el mercado en el lugar perfecto para organizar eventos y talleres.
El Boulevard de la Vanne ha sido remodelado en un verdadero corredor verde donde los visitantes pueden disfrutar de los árboles, jardines y parques infantiles.
Una nueva intersección facilita el tráfico en los alrededores, y el nuevo aparcamiento público subterráneo con más de 130 plazas complementa el aparcamiento exterior de 70 plazas recientemente renovado.
Sobre Arestalfer S.A.
Con oficinas en Gradignan, Francia, y Sever do Vouga, Portugal, Arestalfer cuenta con más de 35 años de experiencia en el desarrollo de soluciones de ingeniería en el sector de la construcción metálica, especializándose en proyectos con un alto grado de complejidad y dimensión. La empresa se centra principalmente en el diseño, fabricación y montaje de estructuras metálicas y la cerrajería de hierro, acero inoxidable y aluminio.
El experimentado equipo técnico de la empresa es capaz de desarrollar soluciones eficientes y responder a los requisitos específicos de los clientes, desde la planificación de la concepción y la realización de los cálculos hasta la preparación del proyecto completo.
Fundada en 1982, actualmente hay dos empresas en la familia corporativa de Arestalfer S.A. - Arestalfer SA y Arestalfer France. La facturación total de las empresas Arestalfer es de 16,5 millones de euros.
Arestalfer S.A., con este proyecto, fue seleccionada para la ronda final del IDEA StatiCa Excellence Award 2021 para edificios de gran escala.
Guillaume comenzó a trabajar con IDEAStatiCa Versión 7, por lo que es un verdadero profesional con nuestro software.
Llevo usando IDEA StatiCa desde 2015 y lo utilizo todos los días. Me ahorra tiempo y puedo calcular uniones con más de tres barras en el nodo. Es muy, muy útil.
Guillaume Reimão
Ingeniero estructural – Arestalfer SA
Portugal
Conozca lo que dice el ingeniero sobre el proyecto

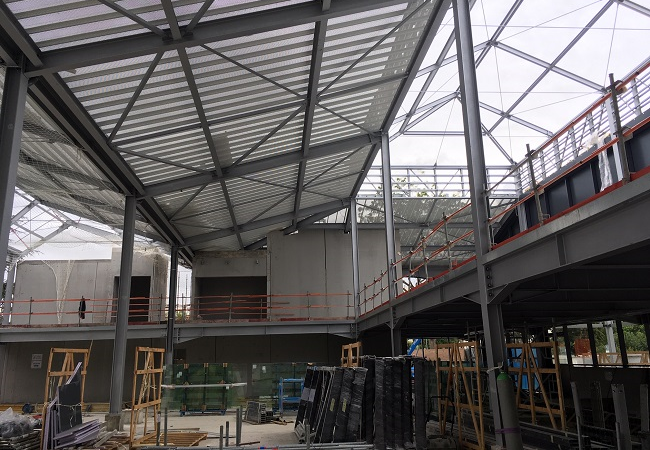

Estructura
Estructura
Estructura
Estructura
Estructura
Estructura

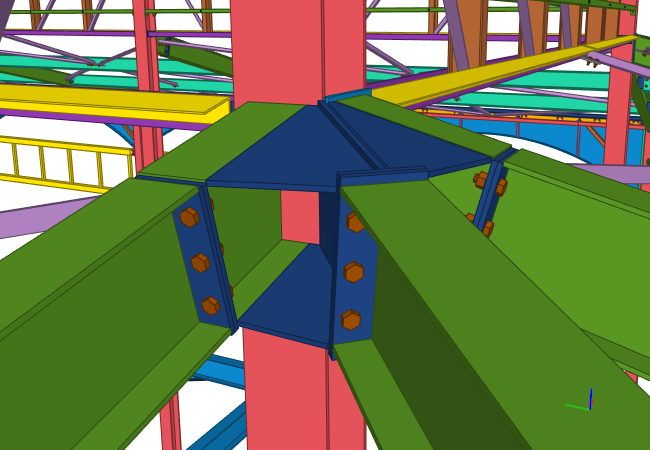

Modelo de unión
Modelo de unión
Modelo de unión
Modelo de unión
Robot Structural Analysis
Modelo de unión
