Einführung
Zu Beginn dieses Textes wollen wir definieren, wofür die Anwendung gedacht ist. In der aktuellen Version haben wir Werkzeuge entwickelt und die Lösung nur für die Verankerung von Stahlkonstruktionen in einfachen Betonblöcken überprüft.
Der folgende Text ist in zwei Teile gegliedert - Einschränkungen der Anwendung und der Methode selbst und Einschränkungen des Imports aus IDEA StatiCa Connection.
Beschränkungen der Anwendung
Bewehrter Beton
Das 3D CSFM ist nicht für unbewehrten Beton oder leicht bewehrten Beton geeignet. In diesem Fall kann das Ergebnis der Berechnung zu irreführenden Ergebnissen oder zu einer Abweichung der nichtlinearen Berechnung führen.
Mehr dazu erfahren Sie unter Theoretischer Hintergrund.

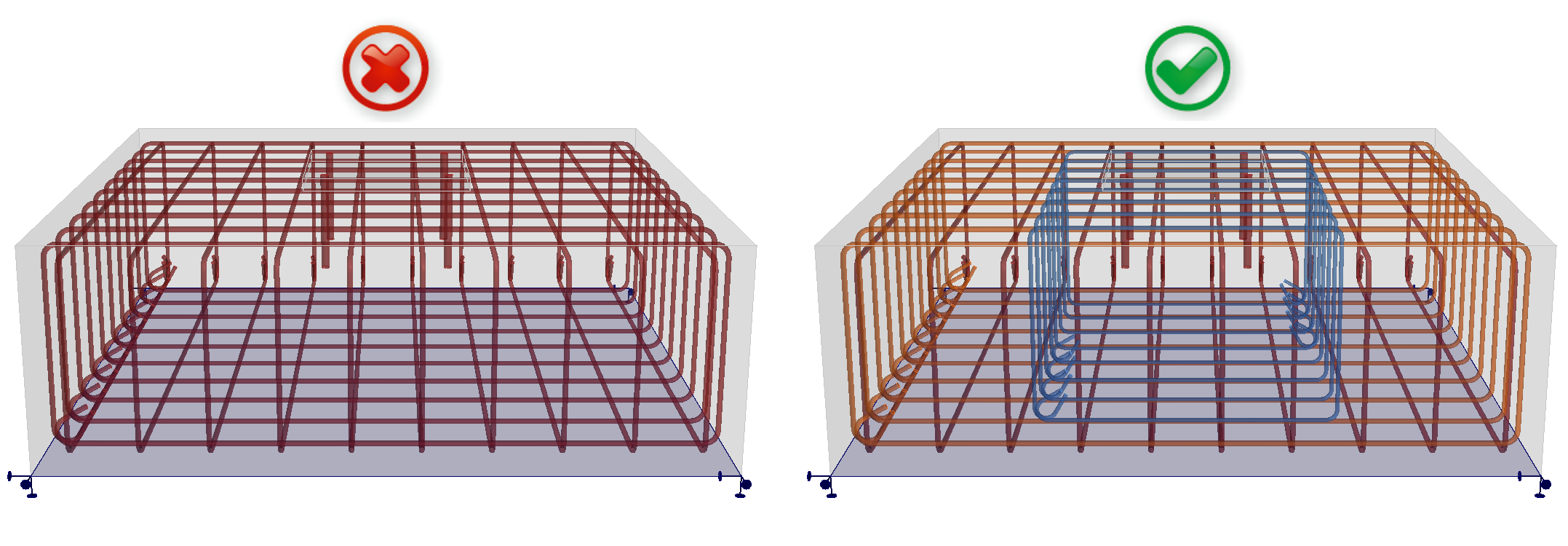

Sie müssen also Bauwerke modellieren, die den Anforderungen der in den Normen definierten Detaillierungsregeln entsprechen, insbesondere dem maximalen Abstand der Bewehrungsstäbe. Das linke Modell enthält keinen Bügelschenkel im Volumen um die Anker. Das Modell wird zwar erfolgreich berechnet, aber die Ergebnisse können irreführend sein, da der maximale Abstand der Bügelschenkel bei weitem nicht erfüllt ist. Beim rechten Modell hingegen ist diese Regel erfüllt und die Ergebnisse sind korrekt.
Zusammenfassend lässt sich sagen, dass Sie korrekte Ergebnisse erhalten, wenn Sie die in Ihrer Norm definierten Detaillierungsregeln befolgen.
Grenzzustand der Tragfähigkeit
Alle Berechnungen und Codeüberprüfungen sind nur für GZT implementiert.
Ankernachweis
Das Ankerelement ist so definiert, dass es in der Lage ist, normale Zug- oder Druckkräfte sowie Querkräfte zu übertragen, wobei auch die Biegesteifigkeit berücksichtigt wird, wie im theoretischen Hintergrund beschrieben. Es ist jedoch nicht möglich, den Schubnachweis (EN 1992-4 - 7.2.2.3.1, oder ACI 318-19 17.7.1.1) und den Nachweis der Interaktion von Zug und Schub (EN 1992-4 - 7.2.2.4 ACI 318-19 17.8) in der Detailanwendung durchzuführen.
Dieser Nachweis ist in der Anwendung IDEA StatiCa Connection implementiert. Der Benutzer kann dort die Verankerung modellieren, die Anker überprüfen und die Option nutzen, das Modell in die Detailanwendung zu exportieren.
Zusammenfassend lässt sich sagen, dass die Grenzquerkraft von den Ankern auf den Betonblock übertragen werden kann, aber der Norm-Nachweis selbst kann nicht durchgeführt werden.
Kontaktspannung aus Schub
Es ist möglich, die Querkraft von Ankern auf das Betonvolumen (und dann natürlich auf die Bewehrung usw.) zu übertragen. Die Kontaktspannung zwischen dem Beton und dem Anker oder der Schubknagge wird nicht überprüft und hat nur informativen Charakter.
Kippen

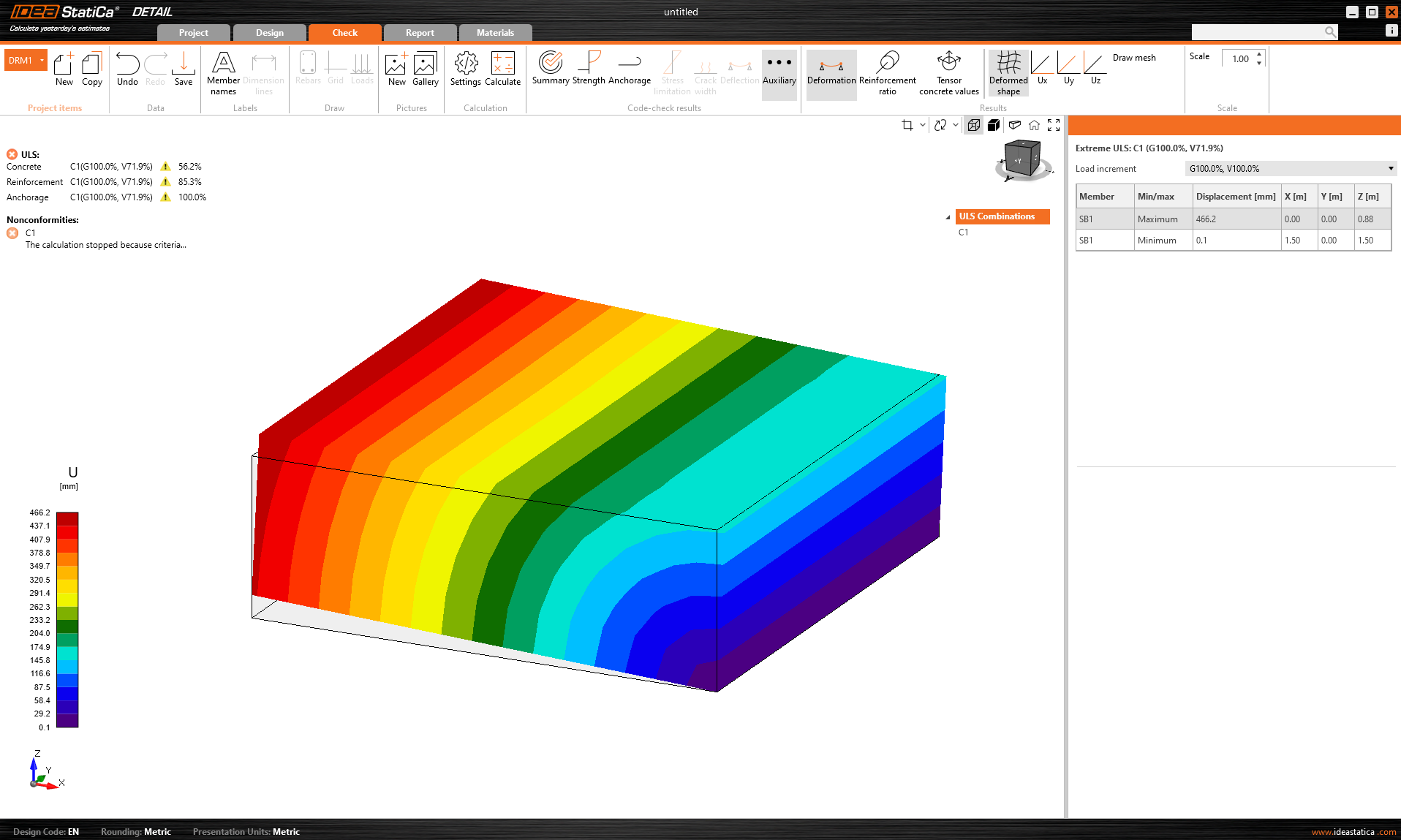

Wenn die Lasteinleitung ein Kipp-Problem verursacht, rechnet das Modell bis zur Abweichung oder zum Erreichen eines Kriteriums. Dies dauert in der Regel sehr lange und Sie erhalten das folgende Ergebnis:
Es wird der Prozentsatz der übertragenen Last angezeigt. Außerdem wird in den Hilfsergebnissen die extreme Verformung angezeigt.
Abhilfe: Es wird empfohlen, jedes Modell zuerst mit einem, auf einen hohen Wert (4-5) eingestellten Multiplikator der Standardnetzgröße zu berechnen. Dieser Multiplikator kann unter Einstellungen -> Netzeinstellungen gefunden werden. Die Berechnung ist dann schnell und Sie können sehen, ob die Überkippung das Problem ist oder nicht.
Achten Sie darauf, dass das Eigengewicht des Fundaments angegeben ist.
Einschränkungen beim Import aus Connection
Kontakte

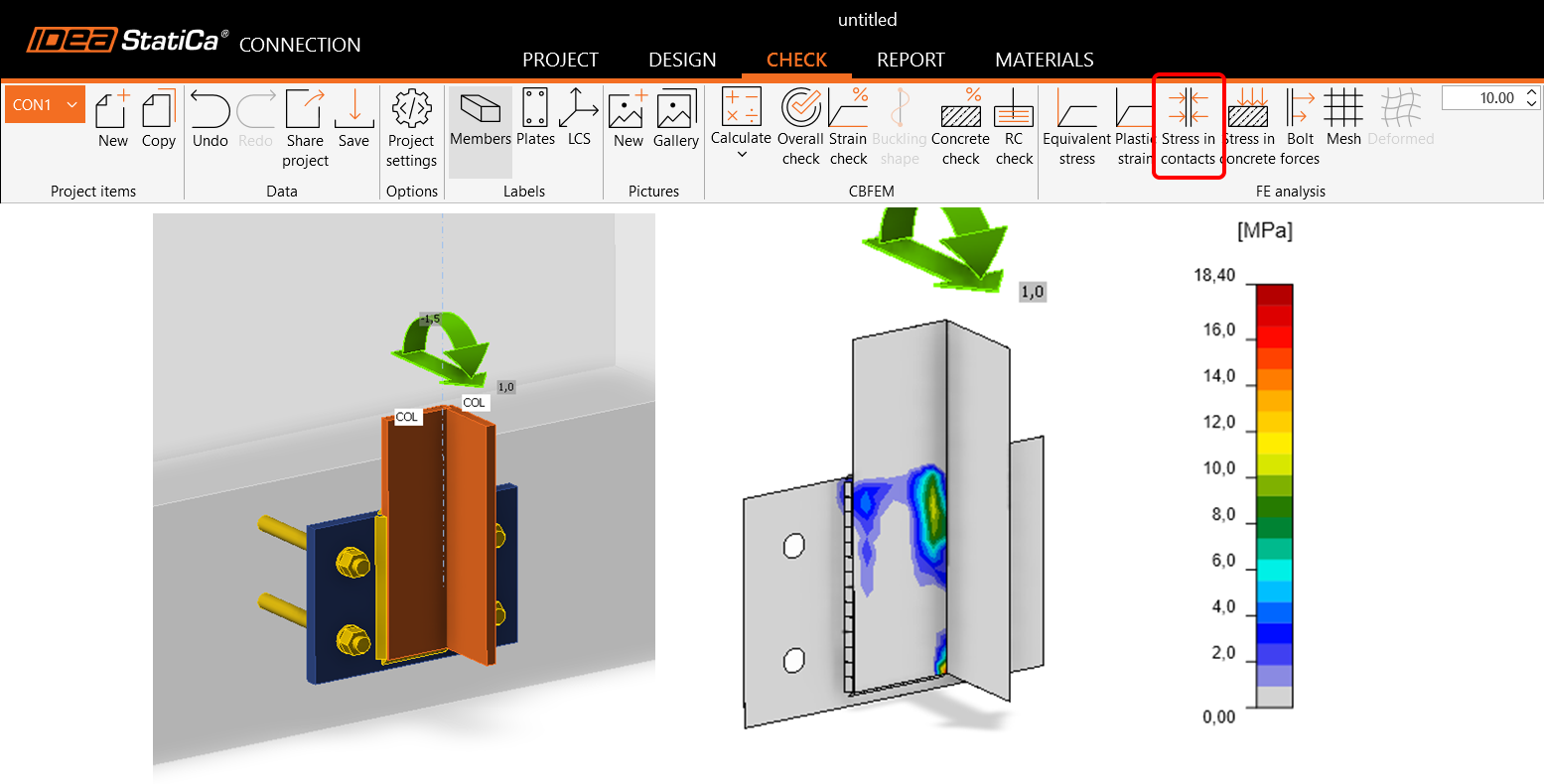

Die Einleitung von Kräften, die auf die Fußplatte durch den Kontakt mit einer anderen Stahlplatte wirken, wird im Allgemeinen nicht unterstützt. Dies gilt sowohl für die Kontaktarten Kante-Fläche als auch Fläche-Fläche. Lesen Sie mehr in diesem Artikel.
Verankerung nach Bauteil

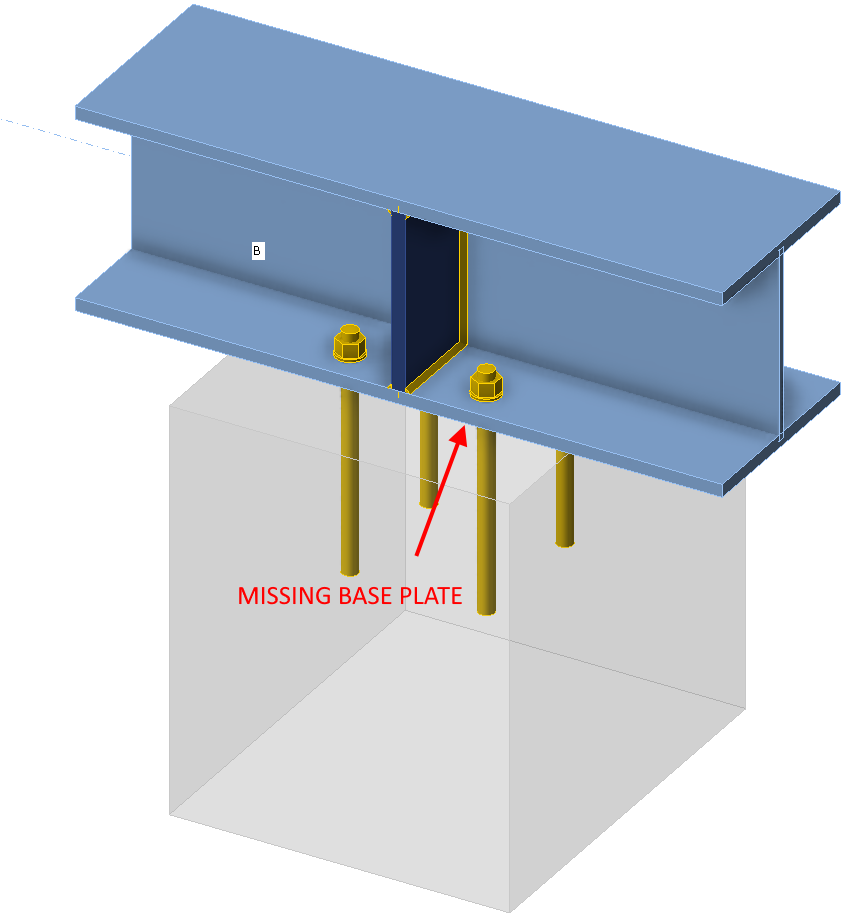

Nur Modelle, die über die Fußplatte verankert sind, können korrekt in die Anwendung Detail importiert werden. Bei Modellen, bei denen Stäbe direkt mit Betonblöcken verbunden sind, wird die Anschlussplatte des Stabes mit Ankern ohne Lasten importiert.
Eigengewicht wird nicht automatisch hinzugefügt
Das Eigengewicht wird nicht automatisch berechnet/hinzugefügt. Es muss manuell in das Projekt für das Detail aufgenommen werden.
Kombination von importierten Lasten und vom Benutzer eingegebenen Lasten
Importierte Lasten und vom Benutzer eingegebene Lasten können nicht in einem Modell kombiniert werden. Aus den im Abschnitt Theoretischer Hintergrund beschriebenen Gründen. Anker werden ohne Verbindung zu den Fußplatten importiert. Wenn Sie einen benutzerdefinierten Lastfall erstellen, ist es offensichtlich, dass die Last nicht korrekt übertragen wird.
Ein Betonblock
In Detail wird nur ein Betonblock unterstützt. Der Betonblock kann jedoch mit Hilfe des negativen Volumens, der Schnittebene und der Schneideoperation modifiziert werden. So ist es möglich, komplexere Formen zu modellieren, wie z. B. Sockel, Fundamentstreifenverlängerungen, Verankerungen neben Öffnungen usw.

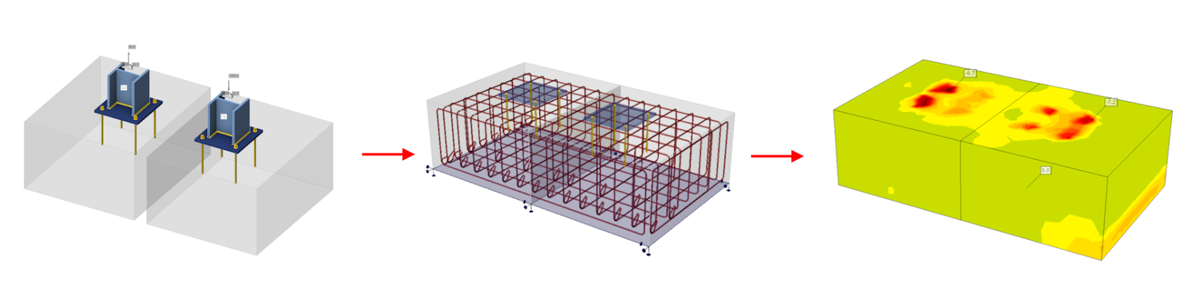

Es ist auch möglich, zwei unabhängige Betonblöcke aus Connection zu importieren, die in Detail als zwei Modellelemente importiert werden, die mit der Schneideoperation weiter modifiziert werden können.
Mehr als eine Bodenplatte in einem Block
Es wird nicht empfohlen, sogenannte Randverankerungen zu importieren. In der Anwendung Connection kann es zu einer falschen Umverteilung der Kräfte zwischen den verschiedenen Teilen der Verankerung kommen, die von einzelnen Winkler-Böden getragen werden.
Dies gilt für die aktuelle Version 25.1. Sie kann in früheren Versionen abweichen, da wir schrittweise an der Beseitigung dieser Einschränkungen arbeiten. Weitere Informationen zu den einzelnen Versionen finden Sie in den Versionshinweisen.
