钢-木节点 设计是使用户能够对多种材料的各类节点和构件进行设计和规范校核的又一重要步骤。
钢-木节点示例
可获得连接钢板的计算结果。钢板的规范校核可根据所选规范进行。木构件、螺栓和销钉的规范校核不在软件范围内，须由第三方软件完成。另一方面，IDEA StatiCa Connection 软件可提供每个螺栓或销钉上的剪力和拉力，以便进行精确的手动规范校核。
另请参阅关于钢-木节点的理论背景文章。
模板与加工操作
针对木构件新增了两种加工操作——节点板和连接板。用户可在加工操作菜单中进行选择。
木构件加工操作中的节点板和连接板
为帮助您进行钢-木节点设计，应用程序向导中新增了相应模板。
钢-木节点模板
功能更新
木结构节点校核功能已在 IDEA StatiCa 20.0 版本中实现。
自 22.0.1 补丁起，可查看螺栓校核的合成纹理角。请参阅专题版本说明 22.1 文章。

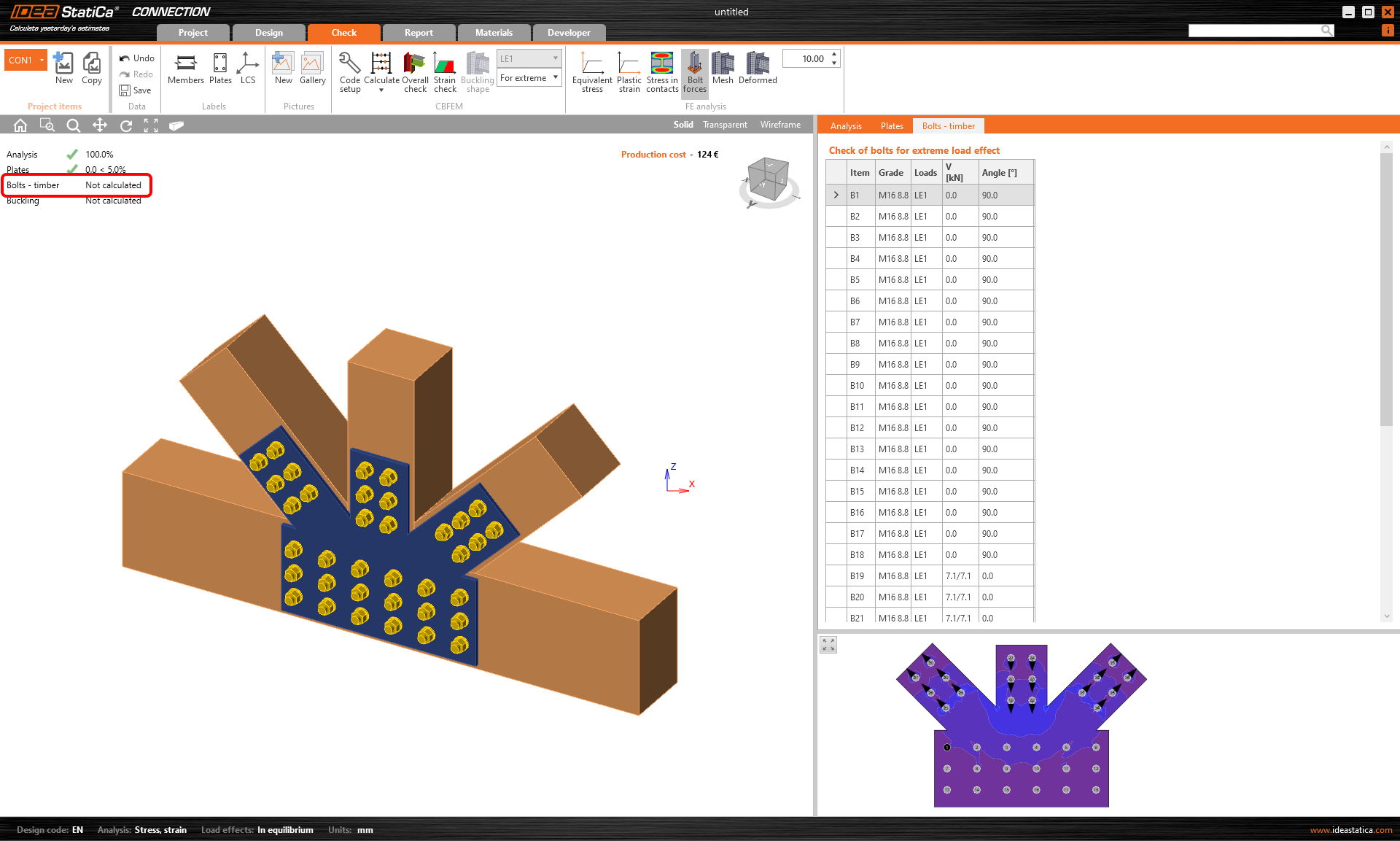

自 23.0.1 补丁起，软件将显示警告，提示穿过木构件的螺栓未经校核（在三维场景和报告中均有显示）。
此功能适用于 IDEA StatiCa Steel 的增强版。
网络研讨会及其他资源
请观看Connection Wednesdays - Optimization of timber column anchoring网络研讨会录像，了解木结构节点校核在实践中的应用。
在我们的博客中，您可以阅读一篇发布于 2020 年 7 月的关于钢-木节点设计的文章。

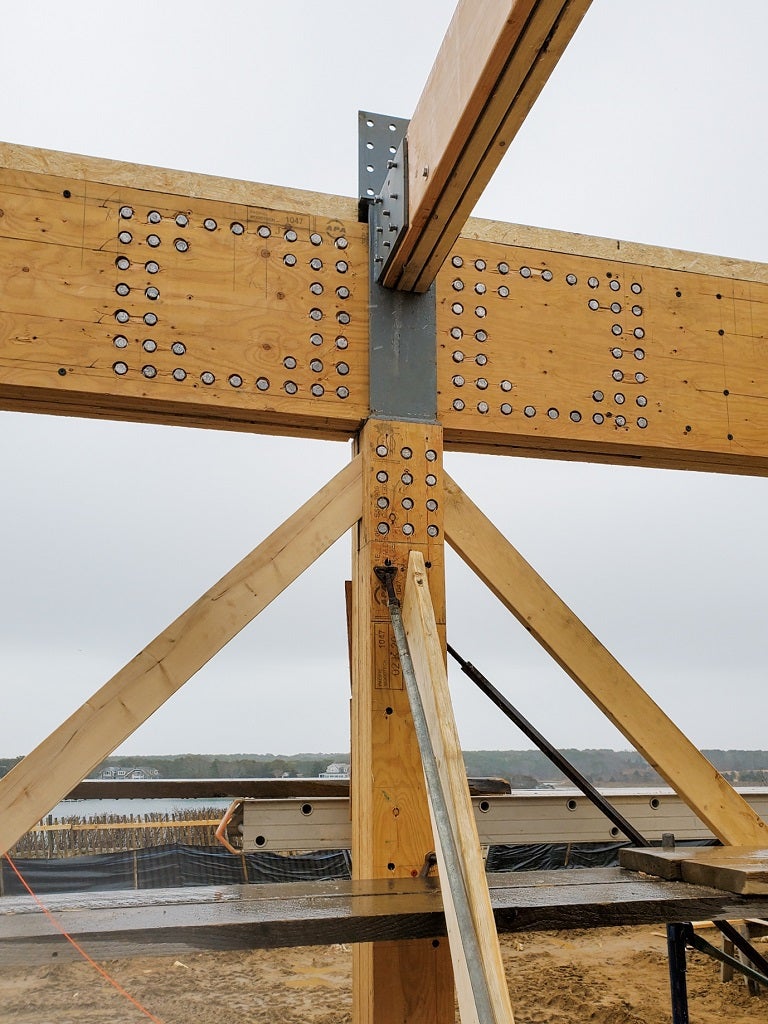

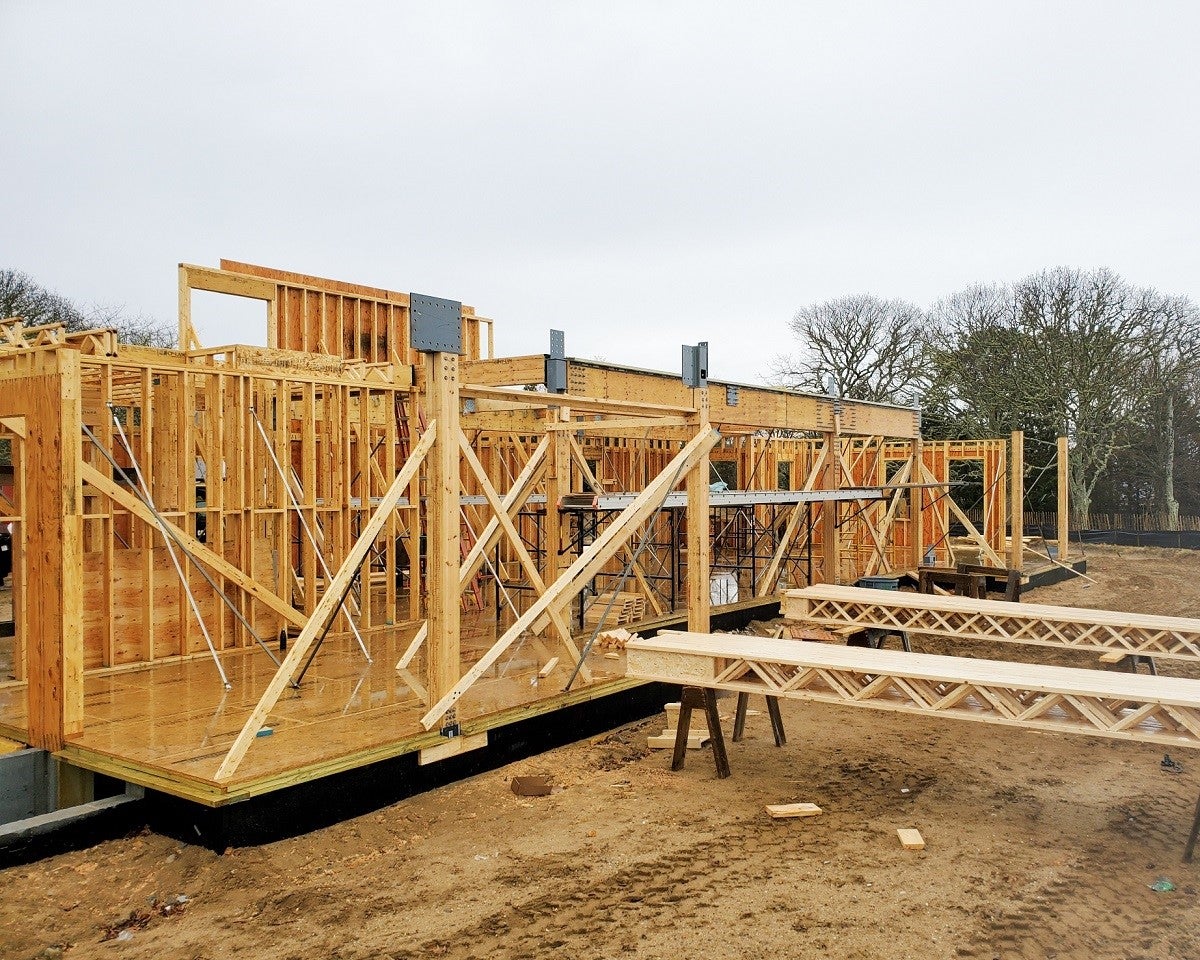

请参阅由我们的客户 CRAFT Engineers 完成的马萨诸塞州独栋住宅案例研究。
