每个行业在底板设计方面都面临各自的挑战。以下是五种最常见的底板类型：
- 建筑 - 带现浇锚栓的底板
- 电信 - 带灌浆层或间隙的底板
- 建筑细部 - 埋入式底板
- 改造项目 - 带后锚固锚栓的底板
- 大型基础设施项目 - 混凝土块边缘或角部的底板
1. 带现浇锚栓的底板

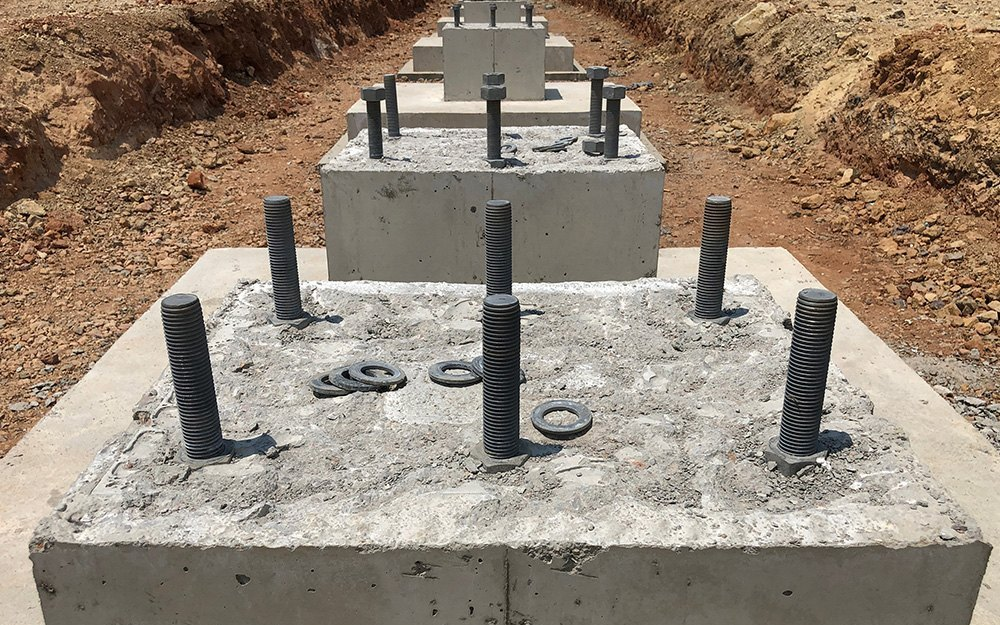

在新建施工中，带现浇锚栓的底板依赖于预先定位并与基础一同浇筑的锚栓。这类底板安装简便，但需要按照 ACI 318 规范对锚栓拉力、剪力及混凝土破坏进行准确校核。此类底板通常用于商业建筑、多层框架、仓库柱、管架及设备支撑。
来源：Smart Steel building

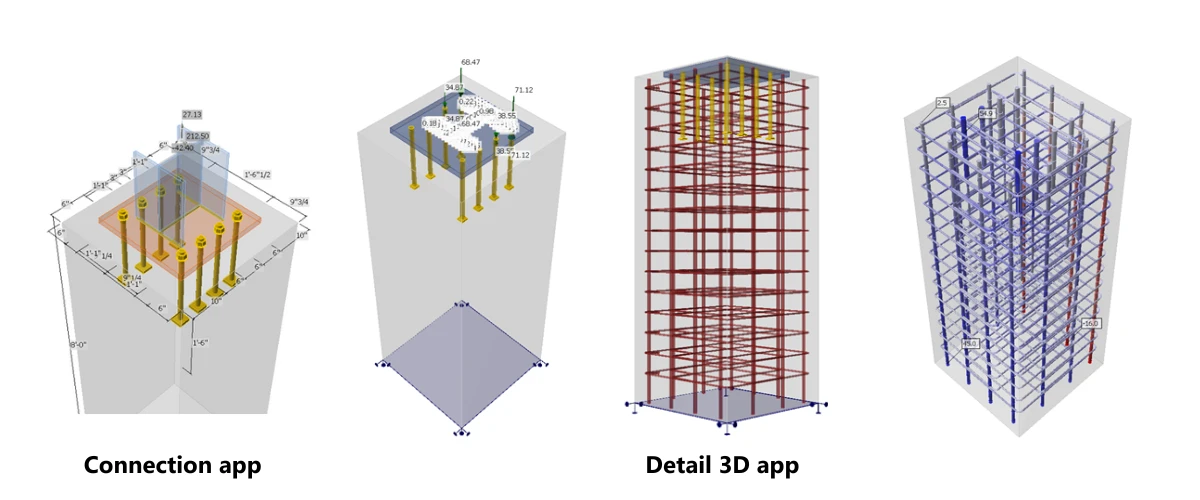

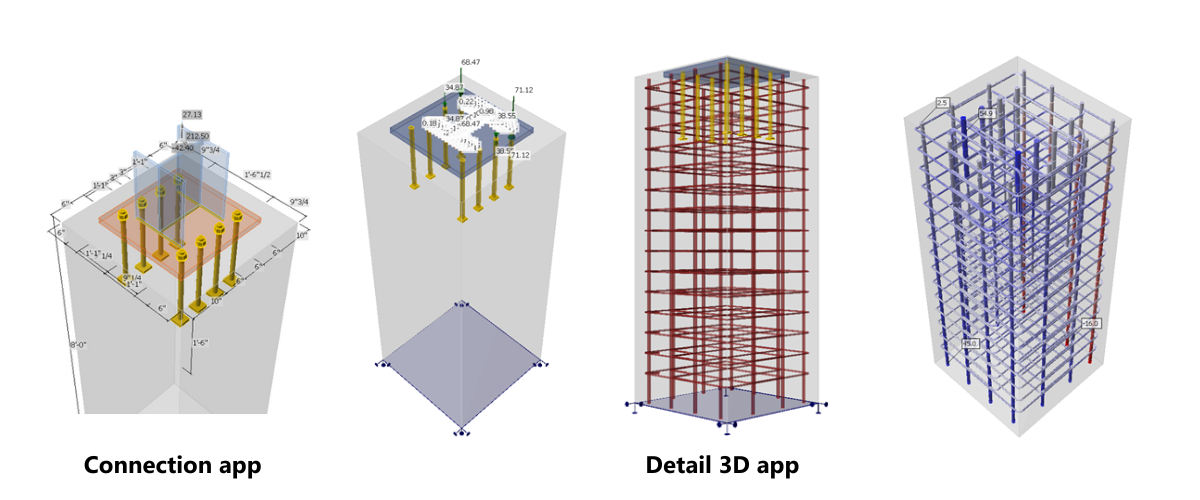

在 IDEA StatiCa Connection 中，您可以将柱、底板、锚栓和混凝土块作为统一系统进行建模。软件可在实际荷载作用下评估锚栓拉力和剪力、底板应力及力的分布。当钢筋构造或破坏几何形状成为关键因素时，模型可导出至 Detail 3D，在那里可进行完整的锚栓-钢筋相互作用分析及混凝土校核。
2. 带灌浆层或间隙的底板

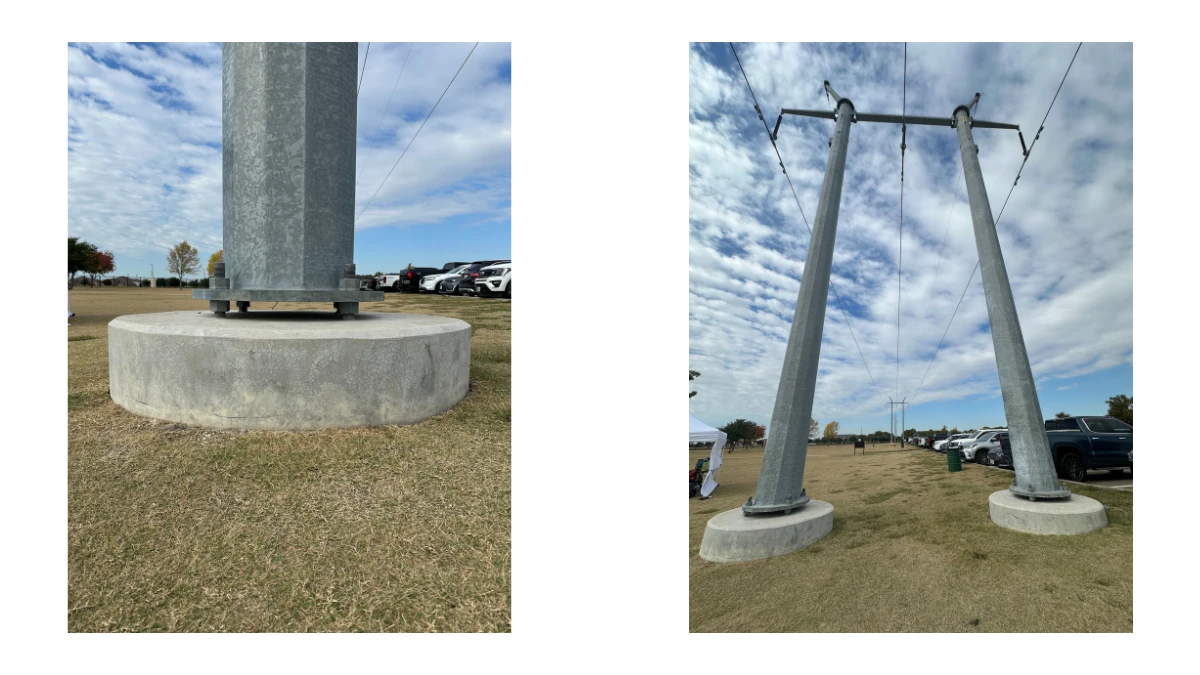

在灌浆层上安装或带有间隙的底板通常用于调平和调整柱的标高。即使是微小的间隙也会改变承压接触和荷载传递，在接触不完全的情况下往往会增加锚栓的受力需求。此类构造常见于照明杆、交通及公路标志、通信塔以及输电单管塔项目。
在 Connection 中，用户可以直接在底板下方定义间隙或砂浆层。IDEA StatiCa 自动模拟底板与混凝土之间的接触，并根据所设参数调整锚栓校核结果。
若设计在无钢筋混凝土假定下不满足要求，或遇到更复杂的情况，可直接在 Detail 3D 中建模，以考虑钢筋配置和高级混凝土行为。
3. 埋入式底板

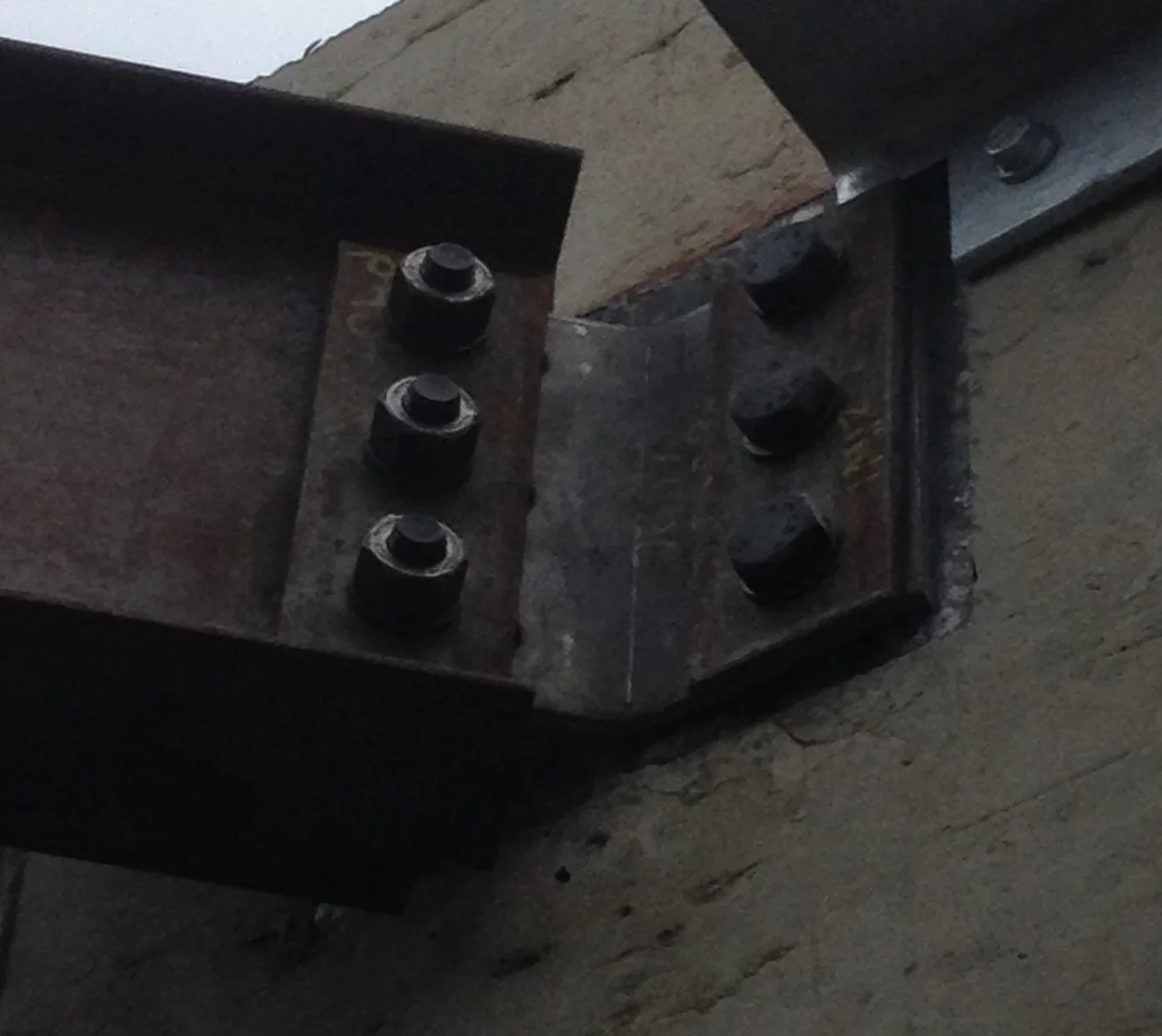

埋入式底板广泛应用于结构和建筑设计中，用于连接钢框架与混凝土结构、幕墙系统、电梯导轨、楼梯梁以及机电管道（MEP）支撑。这些节点通过埋入混凝土的焊缝或栓钉传递荷载，通常还包括与结构绑扎的钢筋。
在 IDEA StatiCa Connection 中，埋入式底板可与焊接钢构件及完全嵌入混凝土块的锚栓一同建模。钢材与混凝土之间的荷载传递自动模拟，同时捕捉底板应力和锚栓荷载分布。
当底板与钢筋相连或混凝土内存在复杂传力路径时，导出至 Detail 3D 可实现对埋入深度、钢筋锚固长度及周围混凝土应力场的全面建模。
4. 带后锚固化学锚栓的底板

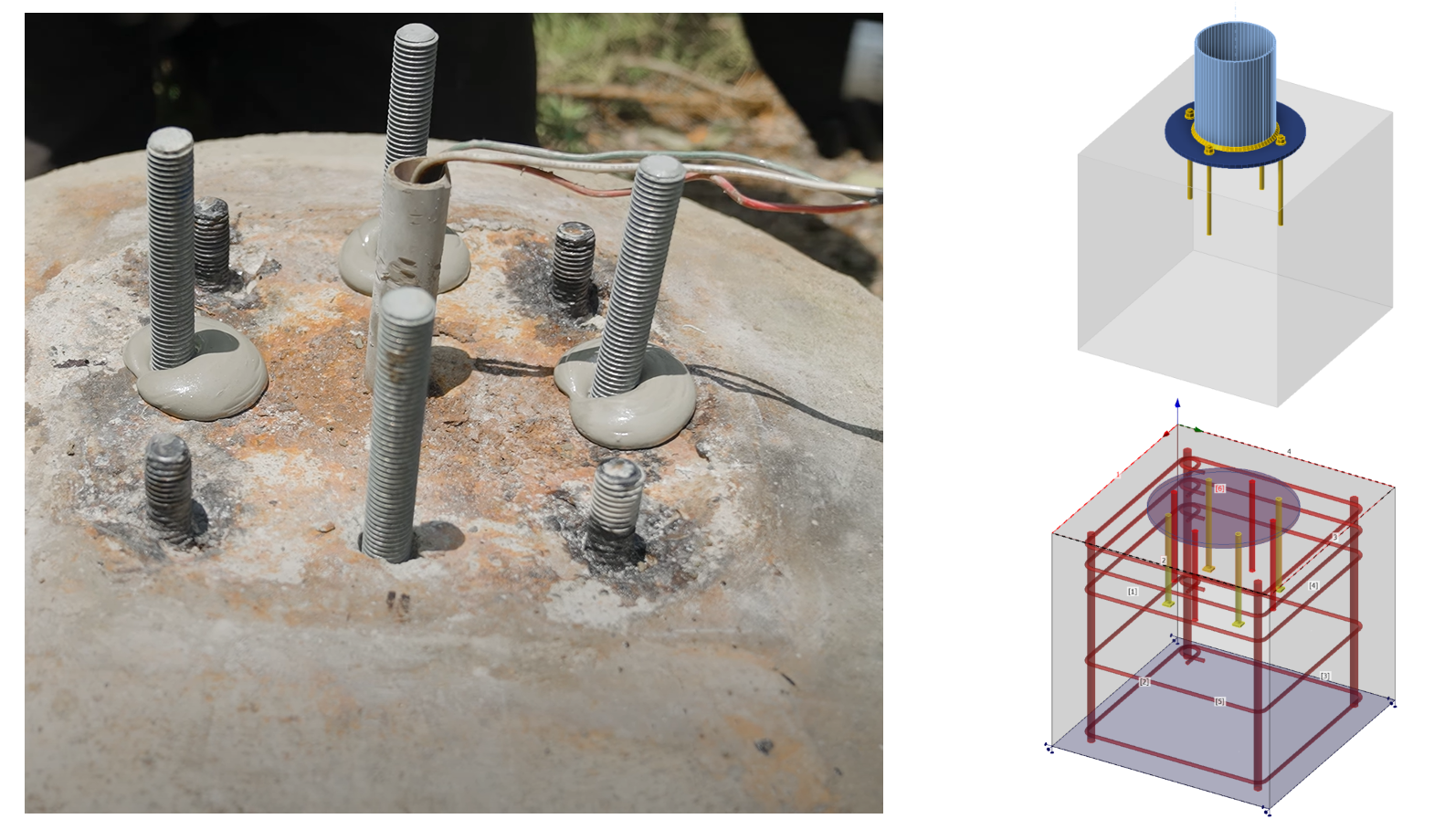

采用化学锚栓的底板常用于与既有基础的连接。这类底板尤其适用于改造工程、平台升级、设备安装、工业改造项目及现场信息请求（RFI）。设计时需仔细考虑粘结强度、间距及边距，以确保安全的荷载传递。
在 Connection 中，用户可在安装过程中指定后锚固锚栓。虽然 Connection 本身不评估粘结强度，但其他所有锚栓校核均可在其中完成。
在 Detail 3D 中，结构工程师可以定义化学粘结强度，并在混凝土块中添加钢筋，以进行完整的分析校核，包括粘结破坏和混凝土锥体破坏校核。该功能在 Connection–Detail 3D 集成中得到完整支持，使结构工程师能够高效、准确地设计化学锚栓底板。

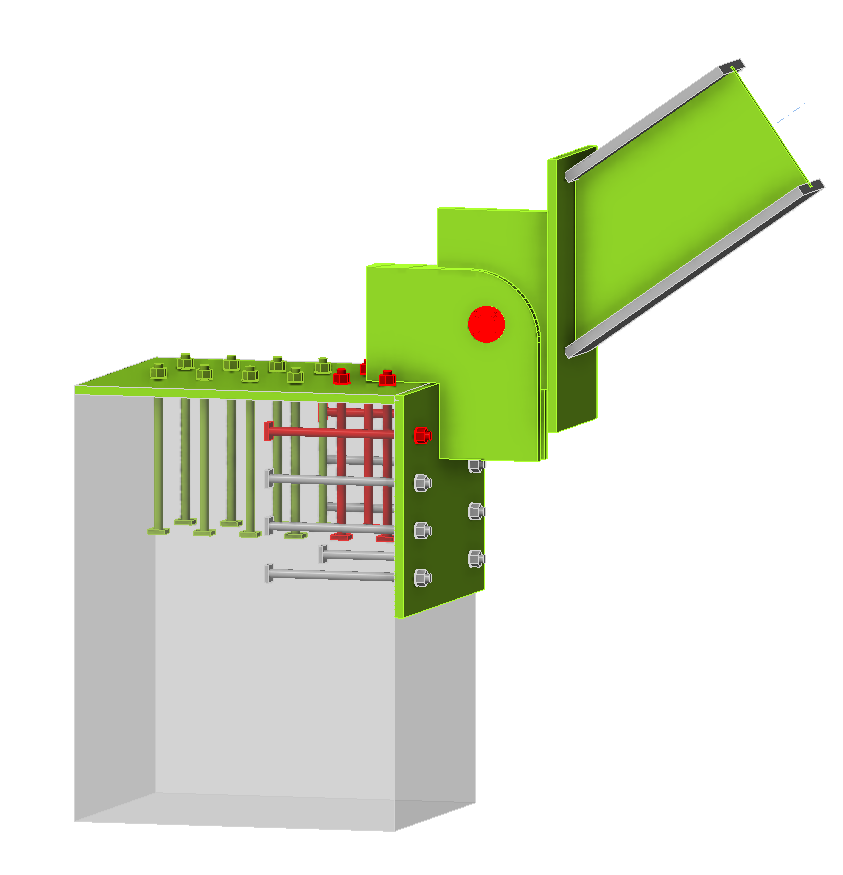

5. 混凝土块边缘或角部的底板
设计位于混凝土边缘或角部的底板是一项具有挑战性的任务。边缘附近不均匀的荷载传递和应力集中往往导致保守设计或需要定制钢筋布置。常见应用包括基础设施项目、靠近边缘或开洞的柱脚以及机械设备支撑。
在 IDEA StatiCa Connection 中，结构工程师可以对这些多面底板进行建模，并定义混凝土块的几何形状，包括边距和底板方向。
对于详细的钢筋配置和多平面混凝土应力分析，模型可导出至 Detail 3D，该软件提供两个混凝土面的完整三维表示，确保对承压和破坏效应的组合进行准确模拟。
IDEA StatiCa 底板设计功能汇总

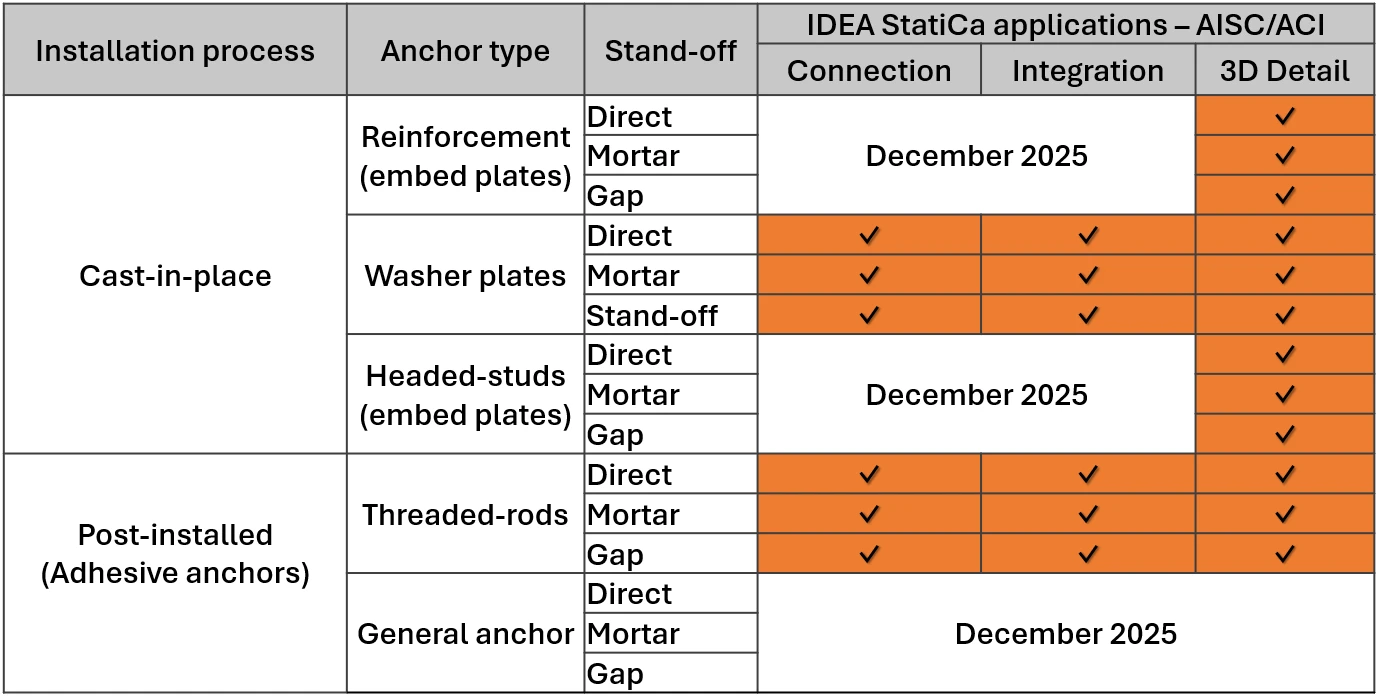

下表概述了 IDEA StatiCa 目前支持的所有底板构造，涵盖仅在 Connection 或 Detail 3D 中建模，到完整的 Connection–Detail 3D 集成。该表可作为快速参考，帮助了解哪种工具或工具组合最适合各类节点，以及当前可实现的分析深度。请持续关注此表，IDEA StatiCa 将不断扩展其功能！
