การปรับปรุงระดับภูมิภาคหลักห้าประการของเวอร์ชัน 24.1 ได้แก่:
ค่าเริ่มต้นของวัสดุสำหรับหน้าตัดประเภทต่างๆ (AISC, AS)
วัสดุเริ่มต้นของหน้าตัดประเภทต่างๆ จะแตกต่างกันตามมาตรฐานที่เลือก ในมาตรฐาน AISC และ AS มักใช้วัสดุที่แตกต่างกันสำหรับหน้าตัดแต่ละประเภท คุณสามารถกำหนดวัสดุที่แตกต่างให้กับหน้าตัดได้ในส่วน Preferences ของโปรเจกต์ใหม่ หรือในProject settings ของโปรเจกต์ที่มีอยู่แล้ว

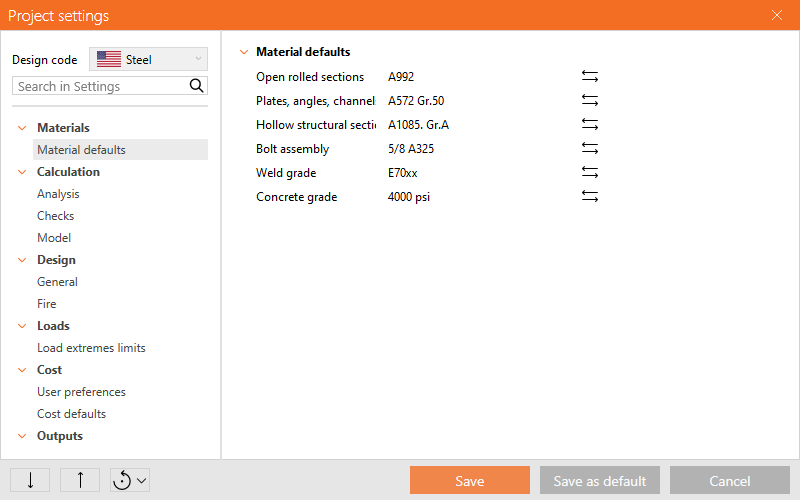

ในมาตรฐาน AISC วัสดุแบ่งออกเป็นสามกลุ่ม:
- หน้าตัดรีดเปิด – หน้าตัด I และ T และหน้าตัดเชื่อมทั้งหมดที่ทำจากหน้าตัดเหล่านั้น
- แผ่น มุม และร่อง – แผ่น มุม และร่อง; เหล็กกลม; หน้าตัดเชื่อมทั้งหมดจากหน้าตัดเหล่านั้น; หน้าตัดขึ้นรูปเย็นยกเว้นท่อ
- หน้าตัดกลวงโครงสร้าง – RHS, SHS และท่อ

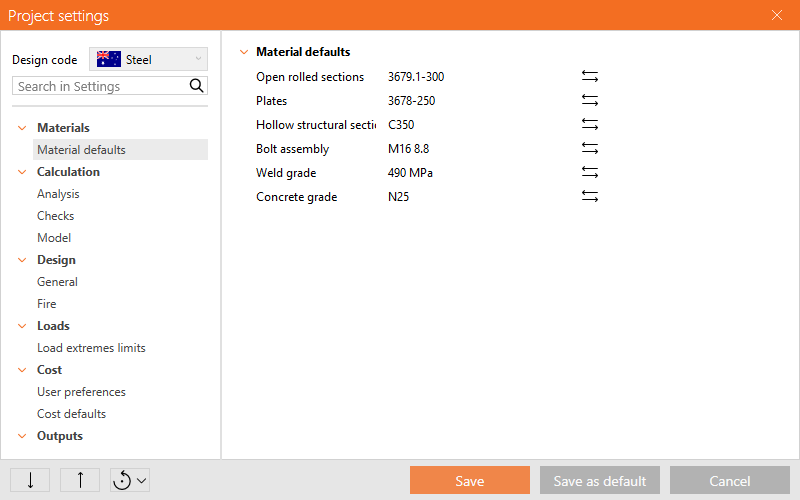

ในมาตรฐาน AS วัสดุแบ่งออกเป็นสามกลุ่ม:
- หน้าตัดรีดเปิด – หน้าตัด I และ T ร่อง มุม เหล็กกลม; หน้าตัดเชื่อมทั้งหมดจากหน้าตัดเหล่านั้น
- แผ่น – แผ่น; หน้าตัดเชื่อมทั้งหมดจากหน้าตัดเหล่านั้น; หน้าตัดขึ้นรูปเย็นยกเว้นท่อ
- หน้าตัดกลวงโครงสร้าง – RHS, SHS และท่อ
ค่าที่ตั้งไว้ล่วงหน้าทั้งหมดสามารถบันทึกเป็นค่าเริ่มต้น และแชร์ (เช่น ภายในบริษัท) เพื่อใช้ในโปรเจกต์ในอนาคต อ่านเพิ่มเติมเกี่ยวกับวิธีการทำงานของProject settings
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.1
รอยเชื่อม PJP สำหรับ CSA และ AS
รอยเชื่อมร่องแบบ Partial joint penetration มีให้ใช้งานสำหรับมาตรฐานการออกแบบ AISC และได้รับการรวมไว้สำหรับมาตรฐานออสเตรเลียและแคนาดาด้วย
Partial joint penetration เป็นประเภทรอยเชื่อมที่ใช้กันอย่างแพร่หลายในการออกแบบโครงสร้างเหล็ก แต่ไม่ง่ายนักในการสร้างแบบจำลองเนื่องจากลักษณะเฉพาะของมัน อย่างไรก็ตาม ได้มีการนำไปใช้งานในมาตรฐานการออกแบบอื่นๆ ได้สำเร็จ ได้แก่ CSA S16-14; CSA S16:19 และ AS 4100:2020
ประเภทรอยเชื่อม PJP สามารถเลือกได้ในการดำเนินการใดๆ ที่เกี่ยวข้องกับรอยเชื่อม
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.1
อัปเดตฐานข้อมูลหน้าตัดและวัสดุ
IDEA StatiCa ใช้ความพยายามอย่างสูงสุดในการรักษาเครื่องมือให้ทันสมัยกับการเปลี่ยนแปลงที่ขึ้นอยู่กับมาตรฐานและแนวปฏิบัติที่ดีที่สุด นั่นคือเหตุผลที่ฐานข้อมูลได้รับการอัปเดตในหลายด้าน ประเภทหน้าตัดได้รับการขยายตามมาตรฐาน AISC (v16.0) และฐานข้อมูล ArcelorMittal
อัปเดตฐานข้อมูล AISC Shapes ตาม v16.0
ตามการเผยแพร่ล่าสุดของฐานข้อมูล AISC (ปัจจุบัน v16.0) วิศวกรและนักออกแบบที่มีโปรเจกต์ตามมาตรฐาน AISC สามารถพบประเภทโปรไฟล์ทั้งหมดเหล่านี้ในแอปพลิเคชันเหล็กทั้งหมดของ IDEA StatiCa

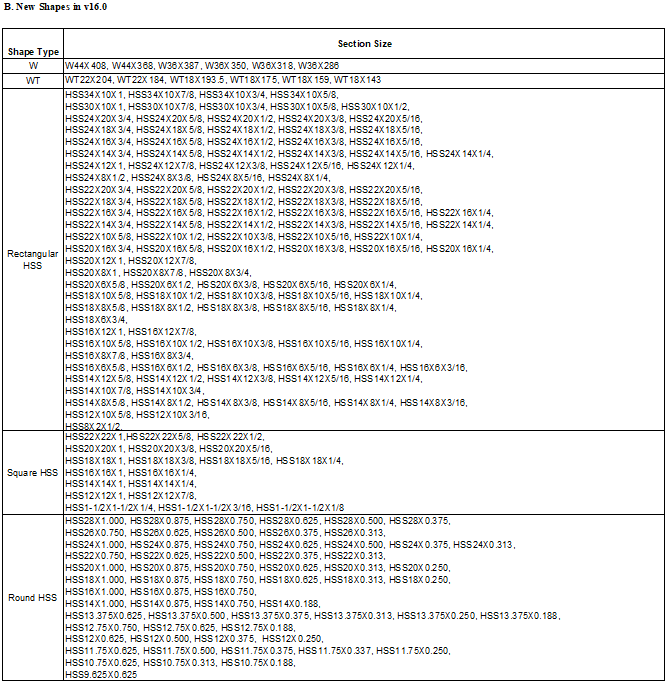

นี่คือรายการโปรไฟล์ที่อัปเดต:
อัปเดตฐานข้อมูล ArcelorMittal
ArcelorMittal เป็นหนึ่งในผู้ผลิตเหล็กรายใหญ่ที่สุด ซึ่งจัดหาหน้าตัดและวัสดุมาตรฐาน นอกจากนี้ยังมีการพัฒนานวัตกรรมเพื่อให้ได้ผลิตภัณฑ์เหล็กที่ชาญฉลาดและชัดเจนยิ่งขึ้น
เราได้อัปเดตฐานข้อมูลหน้าตัด และกลุ่มต่างๆ ถูกทำเครื่องหมายด้วย 'ArcelorMittal' และ 'ArcelorMittalUS' สำหรับตลาดสหรัฐอเมริกา แทนที่ 'ARC' และ 'ARCUS' เดิม เพื่อการระบุที่ชัดเจน
หน้าตัด
วัสดุที่เพิ่มเข้ามา
เราได้เพิ่มวัสดุใหม่ A913 Gr.80 สำหรับตลาดอเมริกา และ HISTAR ที่ได้รับการรับรองโดย ArcelorMittal สำหรับ Eurocode
มาตรฐาน EN:
วัสดุที่เพิ่มเข้ามา - AISC และ CAN:
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.1

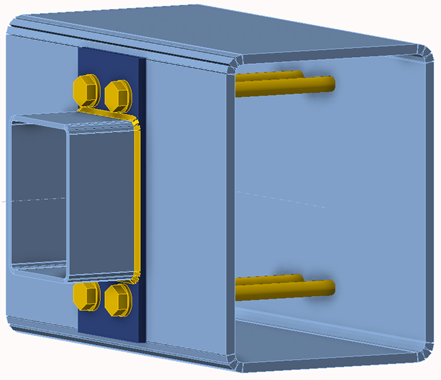

การตรวจสอบตามมาตรฐานสำหรับ Through bolts ตาม AISC
การตรวจสอบแรงรับสำหรับ pins และ through bolts ได้รับการรวมไว้ตาม AISC 360 Specification, Chapter J7-1
แบบจำลองการคำนวณไม่คำนึงถึงการดัดของสลักเกลียวในขณะที่แสดงข้อความเตือน คำอธิบายโดยละเอียดเพิ่มเติมสามารถพบได้ในบทความนี้
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.0.5

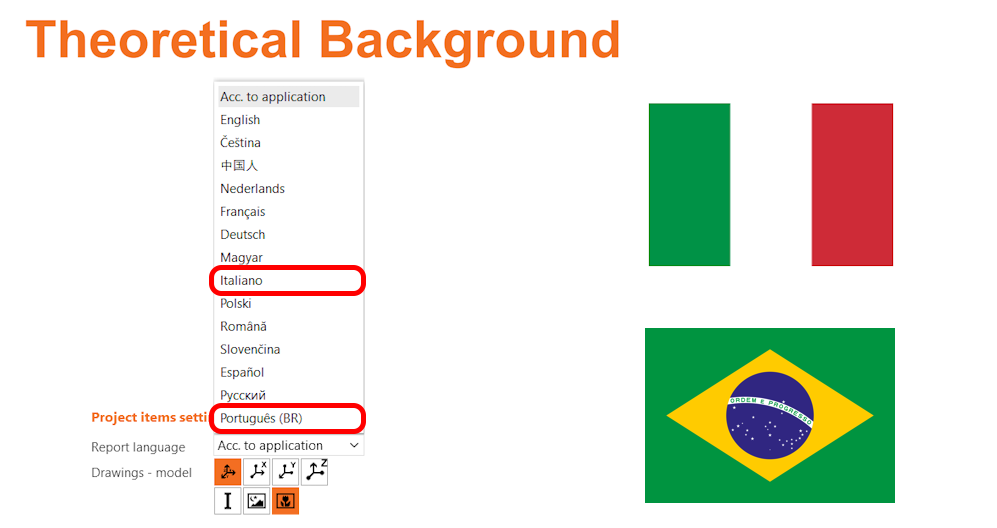

Theoretical Background ในรายงานได้รับการอัปเดตด้วยภาษาอิตาลีและโปรตุเกส
รายงานในแอปพลิเคชันเหล็กของ IDEA StatiCa เสนอตัวเลือกในการเปลี่ยนภาษาตามความต้องการของโปรเจกต์ Theoretical Background ได้รับการแปลเป็นสองภาษาใหม่ ได้แก่ ภาษาอิตาลีและโปรตุเกส (บราซิล)
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเนื้อหาของรายงาน โปรดดูคำอธิบายที่ครอบคลุมนี้
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.0.3
