แอปพลิเคชัน IDEA StatiCa สำหรับ Concrete

This article is also available in

IDEA StatiCa นำเสนอโซลูชันสำหรับการออกแบบโครงสร้าง Concrete เช่น คาน ผนัง และเสา รวมถึงโซลูชันพิเศษสำหรับบริเวณ D (บริเวณไม่ต่อเนื่อง) และการยึดเหนี่ยวใน Concrete คุณสามารถใช้งานเพื่อออกแบบ Concrete เสริมเหล็กและ Concrete อัดแรง และรับการตรวจสอบตามมาตรฐานทั้ง ULS และ SLS ครบถ้วน

มีแอปพลิเคชันสี่รายการสำหรับโครงสร้าง Concrete มาดูกันว่าแต่ละรายการเหมาะสำหรับอะไร นี่คือภาพรวมโดยย่อ:

RCS สำหรับการออกแบบหน้าตัด Concrete เสริมเหล็กหรือ Concrete อัดแรง
Beam สำหรับการวิเคราะห์และออกแบบคาน รวมถึง TDA
Detail สำหรับบริเวณ D (บริเวณไม่ต่อเนื่อง) และการยึดเหนี่ยว
Member สำหรับการวิเคราะห์แบบไม่เชิงเส้นทางเรขาคณิตและวัสดุของชิ้นส่วน Concrete

คุณยังสามารถเรียกดู หน้าเว็บ Concrete และ ศูนย์สนับสนุน เพื่อค้นหาข้อมูลเพิ่มเติมเกี่ยวกับแอปพลิเคชันสำหรับโครงสร้าง Concrete

Beam และ RCS

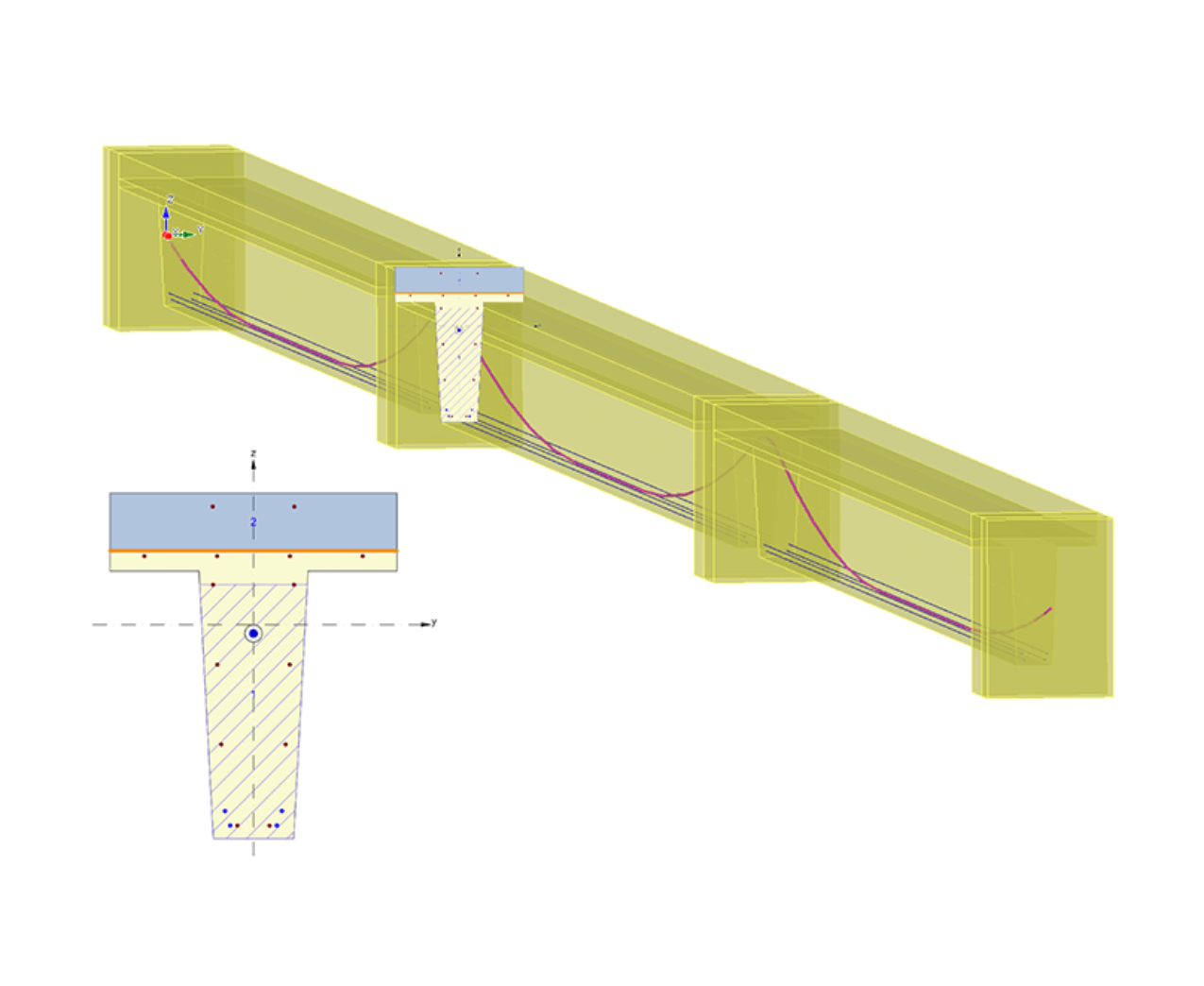

IDEA StatiCa Module คาน เป็นโปรแกรมสำหรับการวิเคราะห์และออกแบบคาน Concrete สามารถป้อนข้อมูลคานตรงแบบช่วงเดียวหรือหลายช่วง โดยมีหรือไม่มีคานยื่นก็ได้ คานสามารถเป็นแบบตรง (2D) หรือรูปหลายเหลี่ยมเชิงพื้นที่ (3D)

คาน Concrete (เสริมเหล็ก, คอมโพสิต, อัดแรง) สามารถวิเคราะห์โดยคำนึงถึงขั้นตอนการก่อสร้างและการวิเคราะห์ขึ้นกับเวลา

Beam ยังคำนวณการโก่งตัวแบบไม่เชิงเส้นระยะยาวอีกด้วย โดยเฉพาะสำหรับคานดึงแรงล่วงหน้าที่บางและมีปัญหาเสถียรภาพ การวิเคราะห์การโก่งเดาะด้านข้างและบิดจะมีประโยชน์อย่างมาก

หน้าตัดแต่ละหน้าตัดจะถูกตรวจสอบด้วยโมดูล RCS

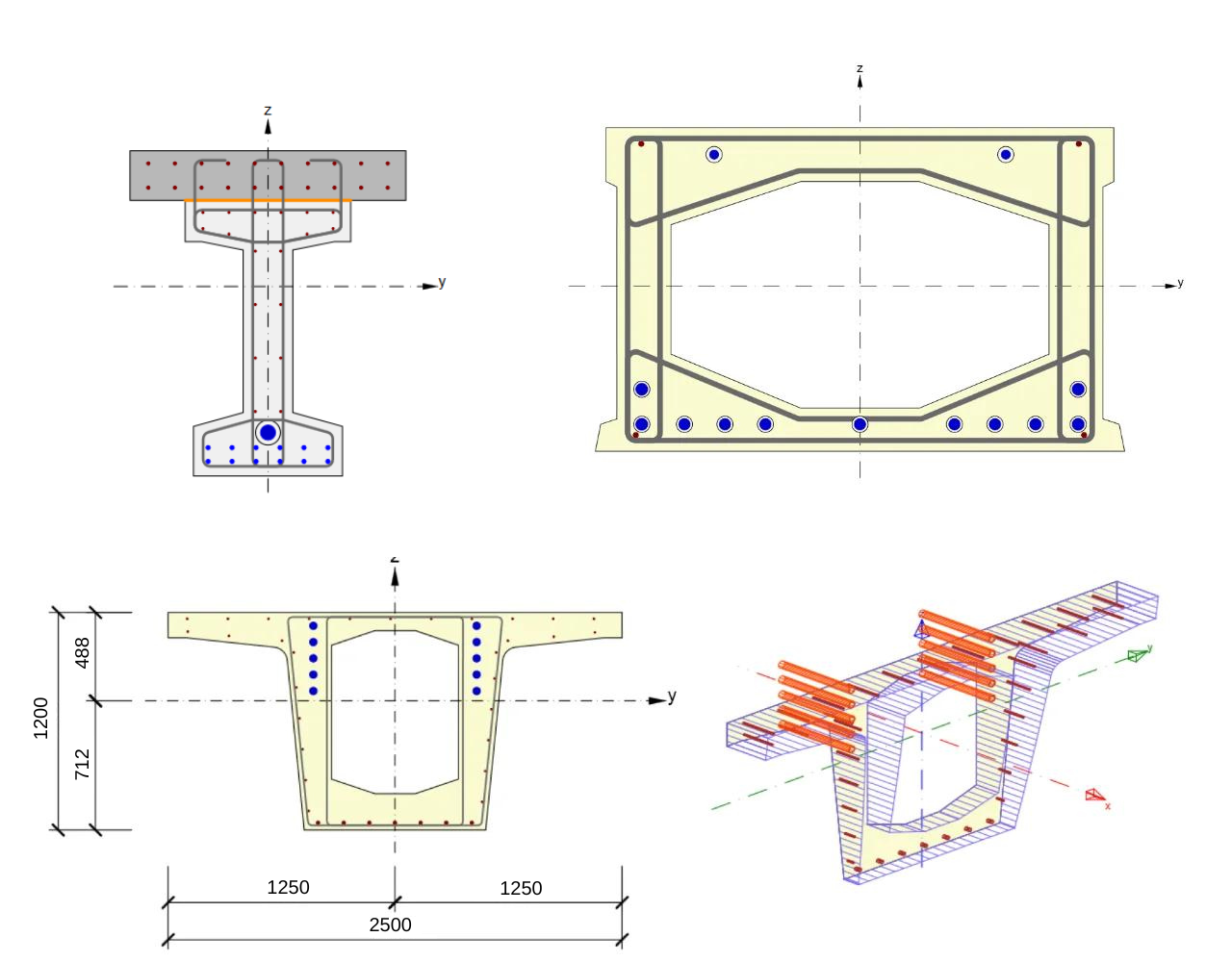

ในฐานะแอปพลิเคชันแบบสแตนด์อโลน IDEA StatiCa RCS ช่วยให้คุณวิเคราะห์ได้ไม่เพียงแค่หน้าตัด 1D ต่างๆ ของคานหรือเสา แต่โดยใช้วิธีของ Baumann คุณยังสามารถวิเคราะห์หน้าตัด 2D ของผนังและแผ่นพื้น โดยคำนึงถึงแรงภายในทั้งหมดและการจัดวางเหล็กเสริมที่เป็นไปได้

Detail

IDEA StatiCa Module รายละเอียด ได้รับการพัฒนาโดยมุ่งเน้นที่บริเวณ D (บริเวณไม่ต่อเนื่อง) เช่น Console คานลึก ผนังที่มีช่องเปิด แผ่นกั้นสะพาน หัวเสา ปลายเว้า และมุมโครงสร้าง โดยใช้วิธีสนามความเค้นที่สอดคล้อง (CSFM) ซึ่งเป็นการคำนวณแบบไม่เชิงเส้นทางวัสดุที่ละเลยกำลังรับแรงดึงของ Concrete ผลลัพธ์คือสนามแรงอัดใน Concrete และความเค้นในเหล็กเสริมแต่ละเส้น วิธีนี้ให้การตรวจสอบตามมาตรฐานทั้งULS และ SLS

เนื่องจาก CSFM มีความทั่วไป จึงสามารถใช้ได้ไม่เพียงแค่สำหรับบริเวณ D (บริเวณไม่ต่อเนื่อง) แต่ละส่วน แต่ยังสำหรับการออกแบบชิ้นส่วนโครงสร้างทั้งหมด เช่น หัวเสา หรือ คานอัดแรง

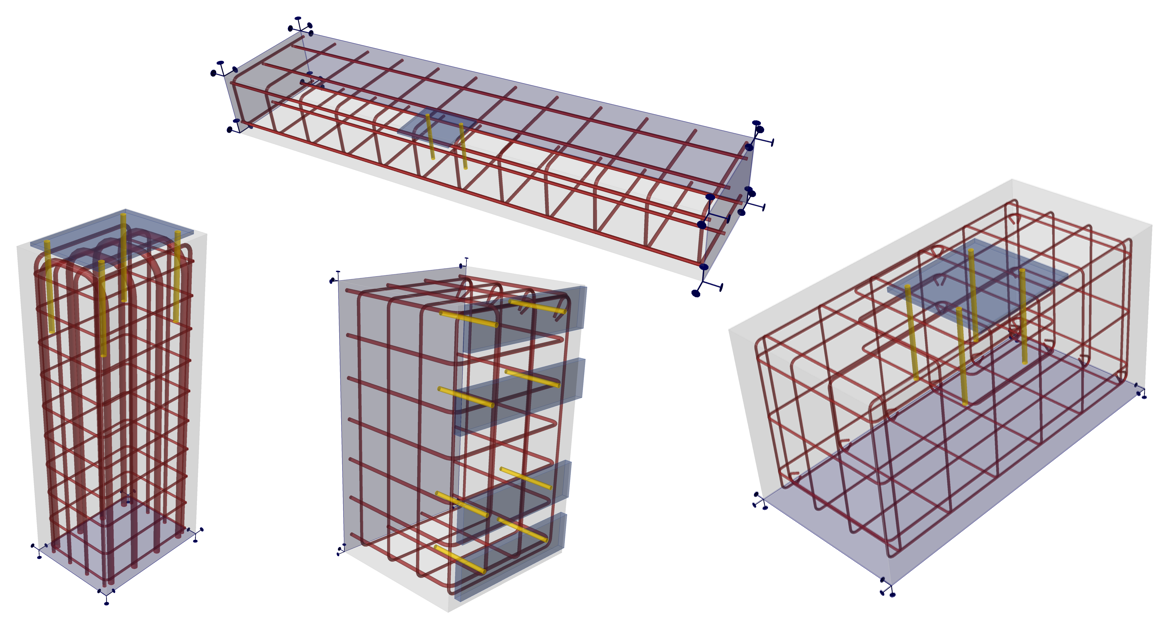

ด้วยประเภทแบบจำลอง 3D สามารถออกแบบการยึดเหนี่ยวใน Concrete โดยคำนึงถึงเหล็กเสริม กรณีการใช้งานในอนาคตของการวิเคราะห์ 3D มีความทั่วไปมากขึ้นและรวมถึงฐานรากเสาเข็ม โซนยึดเหนี่ยว เป็นต้น

Member

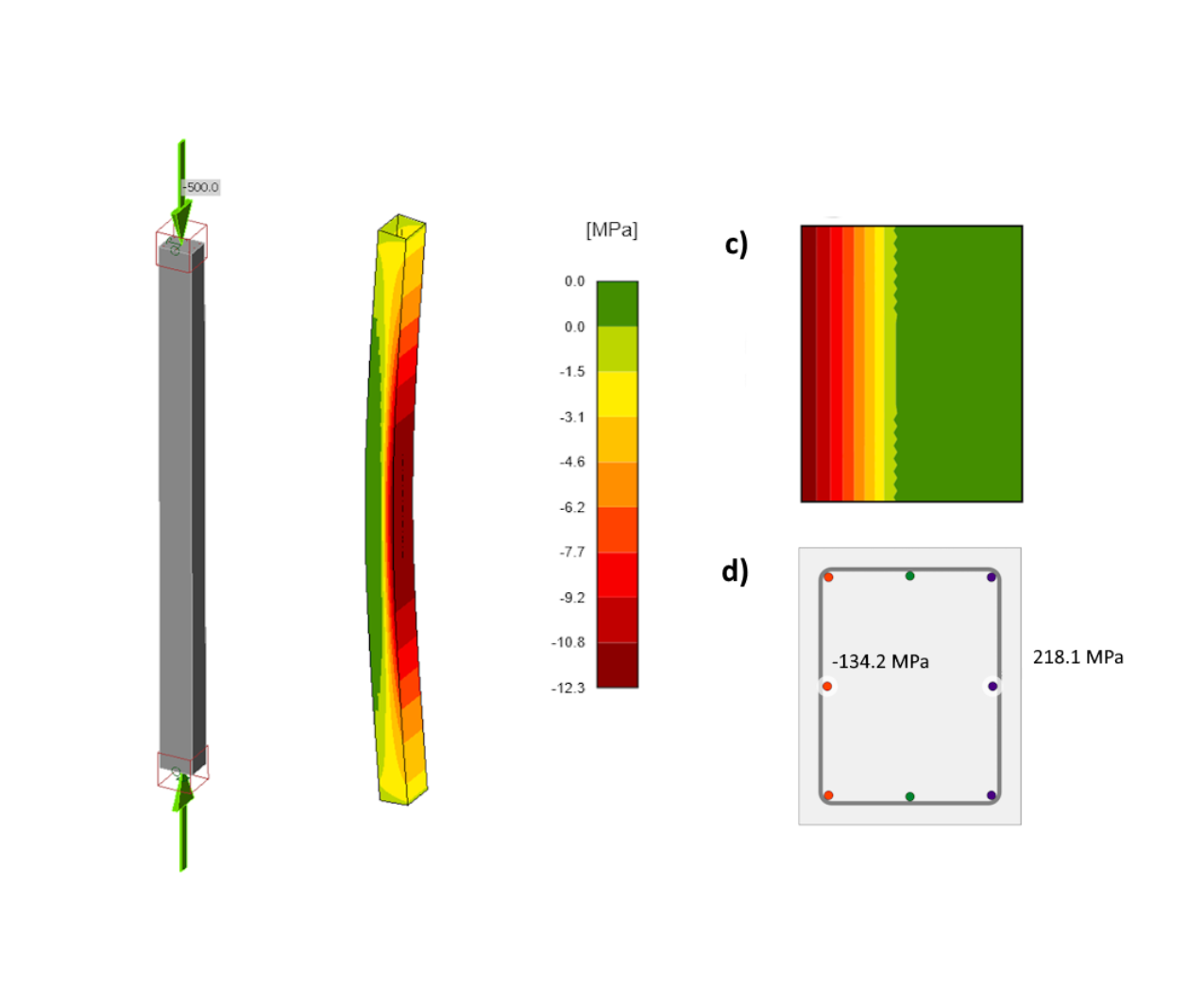

IDEA StatiCa Module ชิ้นส่วน ให้การวิเคราะห์แบบไม่เชิงเส้นทางเรขาคณิตและวัสดุของชิ้นส่วน Concrete 1D โดยคำนึงถึงความไม่สมบูรณ์เริ่มต้น กรณีการใช้งานหลักคือการออกแบบเสา Concrete บางหรือเสาสะพาน คุณยังสามารถทำการวิเคราะห์ไฟซึ่งคำนึงถึงการเสื่อมสภาพของวัสดุเนื่องจากอุณหภูมิที่สูงขึ้น
