Конструктивные проверки болтов, сварных швов и анкеров по СП

Болты

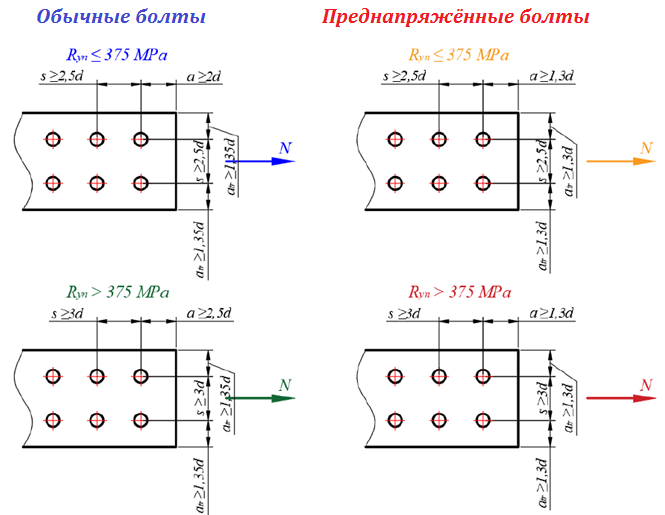

Минимальный шаг болтов и расстояния от центров болтов до края детали проверяются согласно Табл. 40 СП 16.

Минимальный шаг отверстий принимается равным 2,5d для сталей с  и 3d в остальных случаях.

Минимальное расстояние до края детали до центров отверстий в направлении нагрузки принимается равным 2d для сталей с R_yn ≤ 375 MPa и 2,5d в остальных случаях. Это же расстояние в направлении, перпендикулярном нагрузке, принимается равным 1,35d. Указанные расстояния могут быть уменьшены в некоторых случаях, оговорённых в Табл. 40 СП 16.

При желании пользователь может отключить конструктивные требования в Настройках норм и расчётов (при условии, что выполнены требования Табл. 40 СП 16), но при этом не будет возможности произвести проверку на смятие.

Преднапряжённые болты

Минимальное расстояние между центрами отверстий для болтов и расстояние от центров отверстий до края детали проверяются по Табл. 40 СП 16.

Минимальный шаг отверстий принимается равным 2,5d для сталей с R_yn ≤ 375 MPa и 3d в остальных случаях.

Минимальное расстояние до края детали от отверстия принимается равным 1,3d.

Сварные швы

Вид сварки может быть задан в Настройках норм и расчётов.

Конструктивные требования сварных швов выполняются в соответствии с п. 14.1.7 СП 16. Катет углового шва k_f не должен превышать 1,2t_min, где t_min – наименьшая из толщин свариваемых элементов. Минимальный катет шва проверяется по Табл. 38 СП 16. Под t_max подразумевается толщина более толстого из свариваемых элементов.

• Для \(t_{min} < 0.6 \cdot t_{max}\) – k_f,min = t_min для односторонних угловых швов и \( k_{f,min} = t_{min} / \sqrt{2} \) для двусторонних угловых швов;
• Для \(t_{min} \ge 0.6 \cdot t_{max}\) – k_f,min принимается в соответствии с таблицей ниже.
