В прежних версиях IDEA StatiCa Detail в ходе МСПН-расчёта можно было оценивать только предельные результаты для конечных элементов. Подписывались экстремальные значения отдельных компонентов, а остальные области бетона и арматуры окрашивались в соответствии с цветовой палитрой. Необходимые численные значения можно было получить только на основе этой палитры.
Доступность результатов МСПН-расчёта

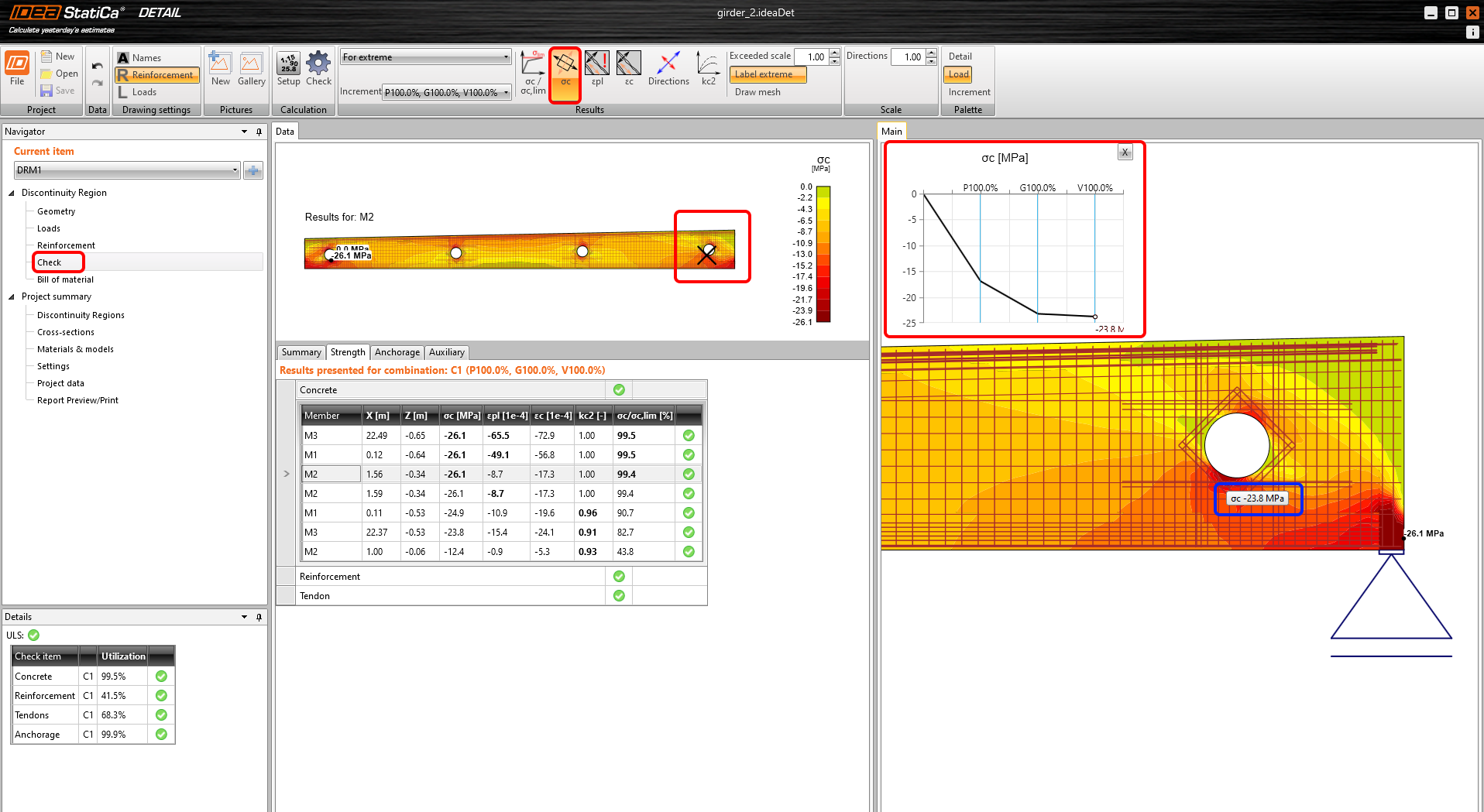

Начиная с новой версии больше не нужно проводить сложную оценку результатов. Все результаты МСПН-расчёта можно отображать как всплывающую подсказку, помещая курсор в нужную точку и нажимая на левую кнопку мыши. Значение на экране всегда будет соответствовать результатам в ближайшем узле конечно-элементной сетки бетона. Эта функция будет доступна для всех результатов МСПН-расчёта и всех компонентов модели: бетона, обычной и преднапряжённой арматуры.
Кривые для результатов
Это ещё не всё! Используйте правую кнопку мыши для вызова новой команды – кривой по результатам. После щелчка по конструкции (Shift + ЛКМ или вызова контекстного меню ПКМ) в верхнем левом углу рабочей области появится кривая Напряжение – Деформация или график изменение другой величины (напряжения, деформация, раскрытие трещин и т.д.). Зависимость будет отражать все шаги нагрузки, прикладываемой в ходе МСПН-расчёта для заданной комбинации или заданного расчёта. Величина приращений нагрузки, выбранная на ленте Результаты, подсвечивается на графике красным цветом. Горизонтальная ось соответствует приложенной нагрузке (P = 100% приложенных нагрузок от преднапряжения, G = 100% приложенных постоянных нагрузок, V = 100% приложенных переменных нагрузок). Вертикальная ось соответствует результатам МСПН-расчёта, таким как напряжения, деформации, перемещения, ширина раскрытия трещин, усилия анкеровки и т.д. Эти графические данные могут быть экспортированы в форматы BMP, CSV, DXF с помощью контекстного меню, которое можно вызвать ПКМ, щёлкнув по кривой.
Кривая Напряжение – Деформация фактически является кривой несущей способности (кривой пушовер) для заданной области разрыва сплошности. Её данные можно использовать в своих проектах для оценки сейсмостойкости конструкций. В этом случае результаты можно экспортировать в файл CSV.
Советы для эффективной работы с результатами IDEA StatiCa Detail
- остановите курсор в нужном месте, чтобы отобразить всплывающее окно с результатами
- используйте ЛКМ для отображения всплывающего окна с текущими результатами

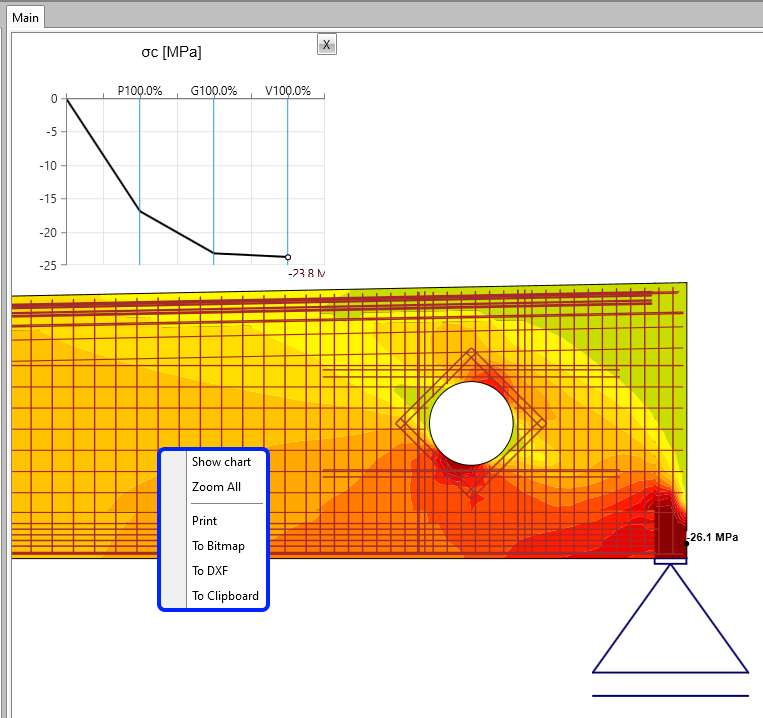

- используйте ПКМ для вызова контекстного меню на рабочей области для отображения подробных результатов в виде графика, не считая других функций (печать, экспорт в BMP, DXF и буфер обмена)

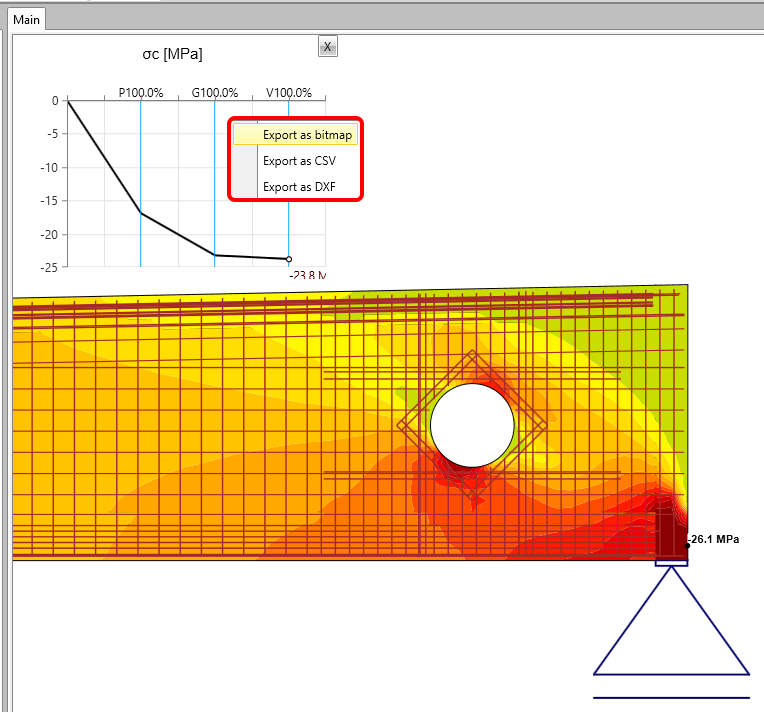

- используйте правую кнопку мыши для вызова контекстного меню из графика, чтобы экспортировать данные в BMP, CSV или DXF

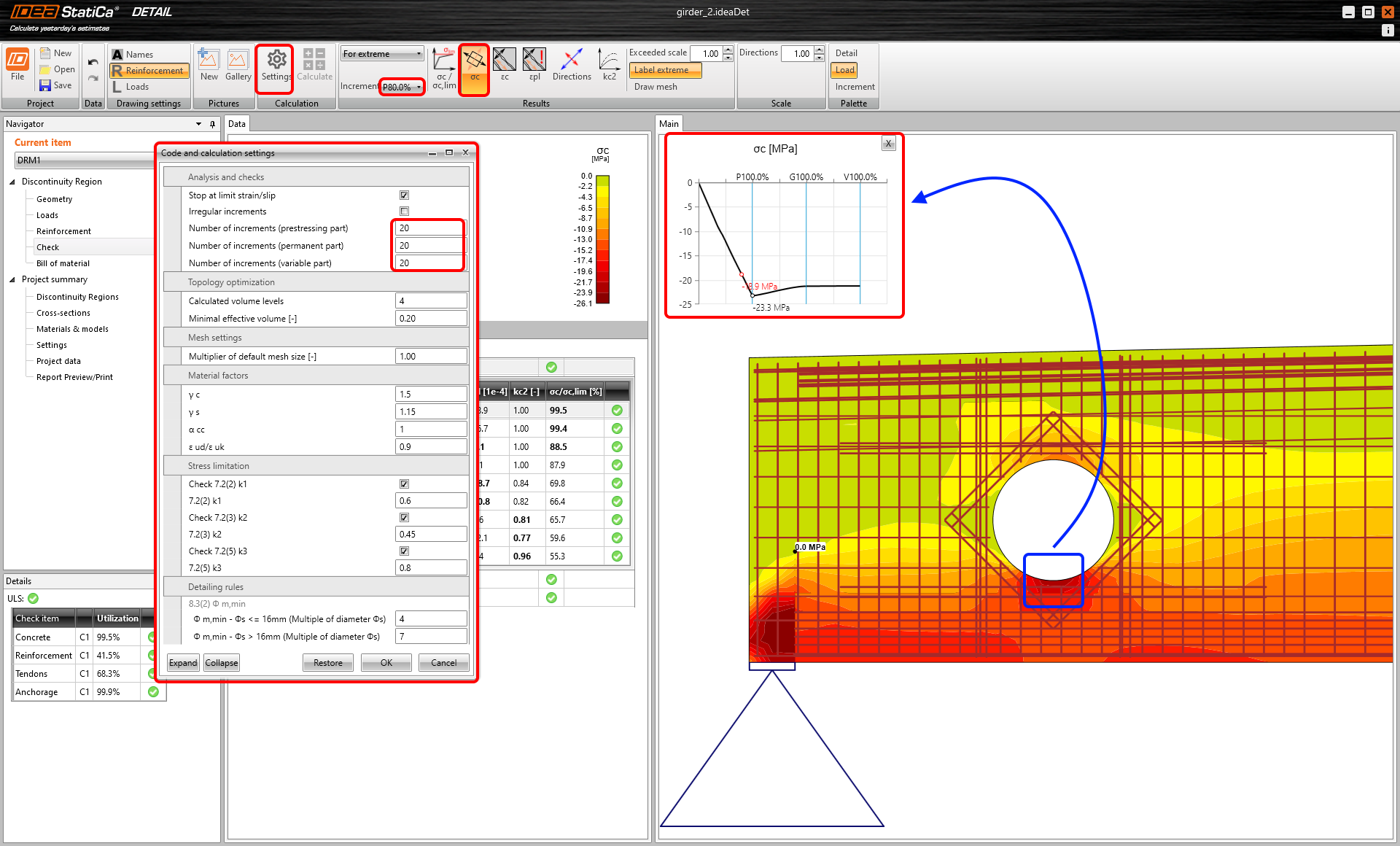

- установите нужное число приращений нагрузки, чтобы получить более гладкую кривую
- нажмите Shift + ЛКМ по расчётной схеме выдаст соответствующие результаты

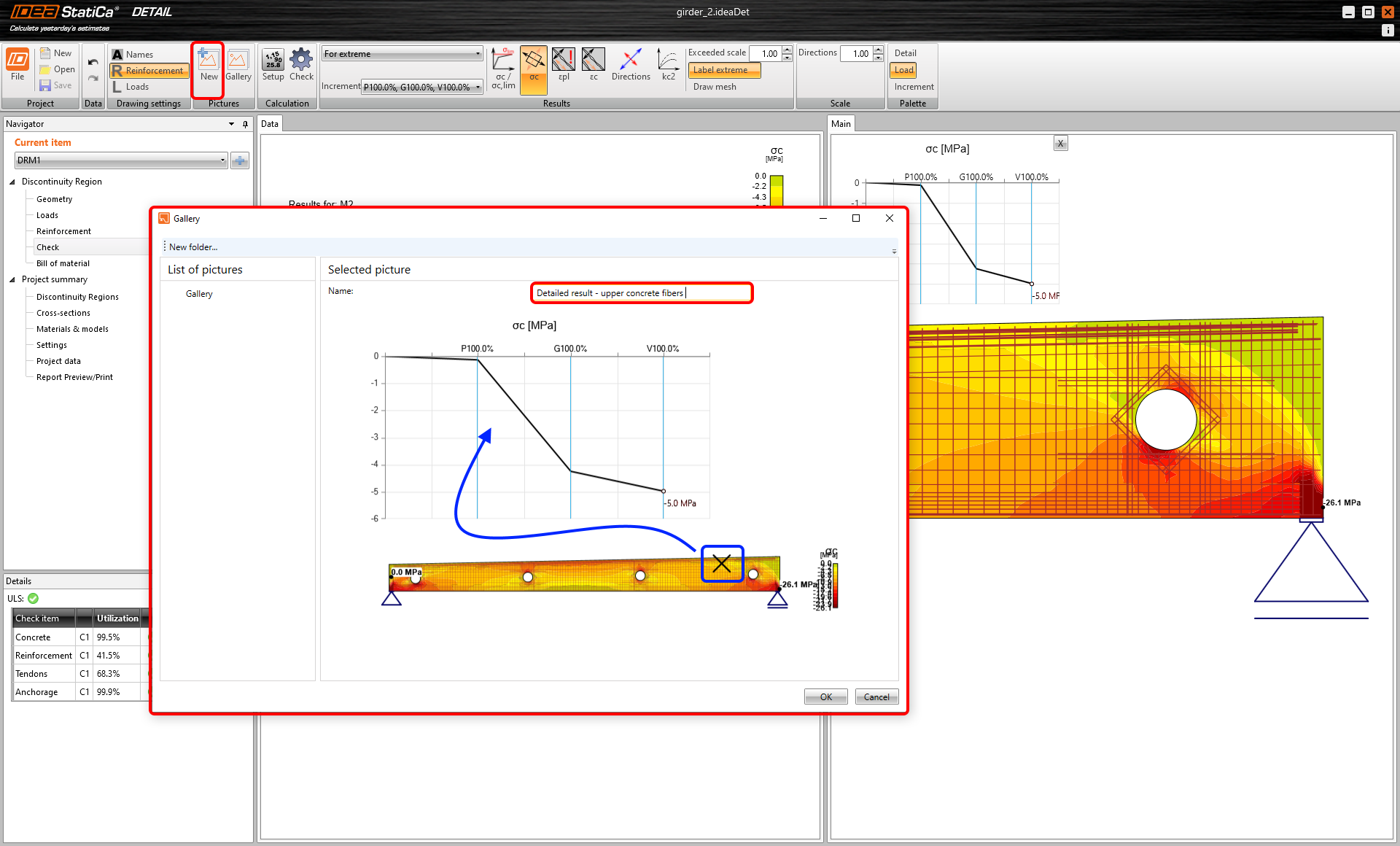

- сохраните подробные результаты в Галерею и включите эти скриншоты в отчёт
Новая функция доступна для версии Enhanced (полной) конфигураций IDEA StatiCa Concrete и IDEA StatiCa Prestressing.
