По этой причине расчёт болтов, насквозь проходящих через элементы, не совсем точен. От проверки таких решений в IDEA StatiCa по нормам лучше отказаться. Сквозные болты лучше моделировать объёмными элементами, но такая функция в IDEA StatiCa пока не поддерживается. Более подробную информацию о модели болтов можно найти в статье Обычные и преднапряжённые болты.
Под сквозными болтами подразумеваются болты в соединениях с зазором между соединяемыми деталями, превышающим допуск в 3 мм.
Для болтов типа "Трение" с таким зазором отображается предупреждение на 3D с указанием конкретных монтажных операций и пояснениями, почему расчёт не может быть выполнен.

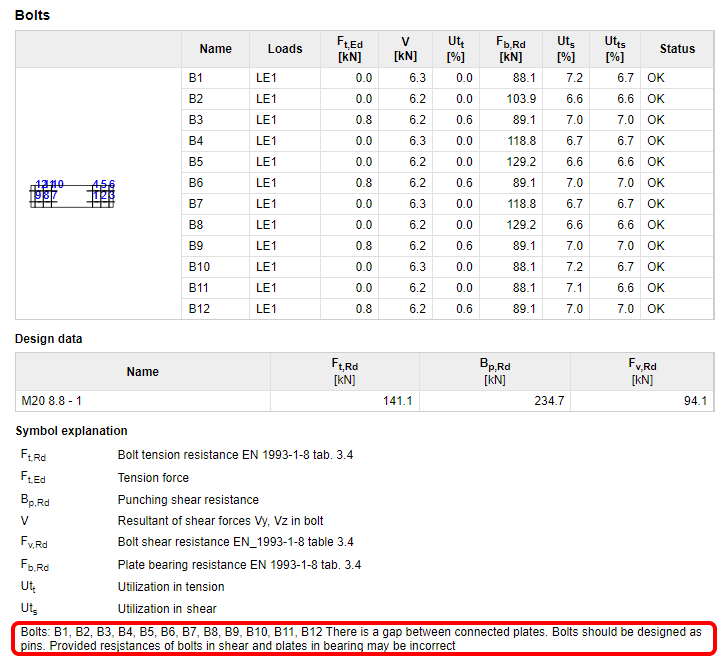

Для обычных болтов типа "Смятие - растяжение/сдвиг", установленных с таким зазором будет выводиться предупреждение в отчёте о том, что результаты для них могут быть неточными.
Это обновление доступно с патча 21.1.2.
Данная функция доступна для версий Expert (неполной) и Enhanced (полной) конфигурации IDEA StatiCa Steel для стальных конструкций.
