Почему растягивающие усилия в болтах иногда отличаются для разных классов? Каждый класс болтов имеет различную диаграмму деформирования и показатели прочности. В КМКЭ модели узла в приложениях IDEA StatiCa деформации пластин и других частей вычисляются в процессе комплексного расчёта. Из-за деформаций могут возникать дополнительные усилия в болтах из-за рычажного эффекта. Поэтому в зависимости от приложенных нагрузок и рычажных сил результирующее усилие в болте может отличаться для разных классов болтов.

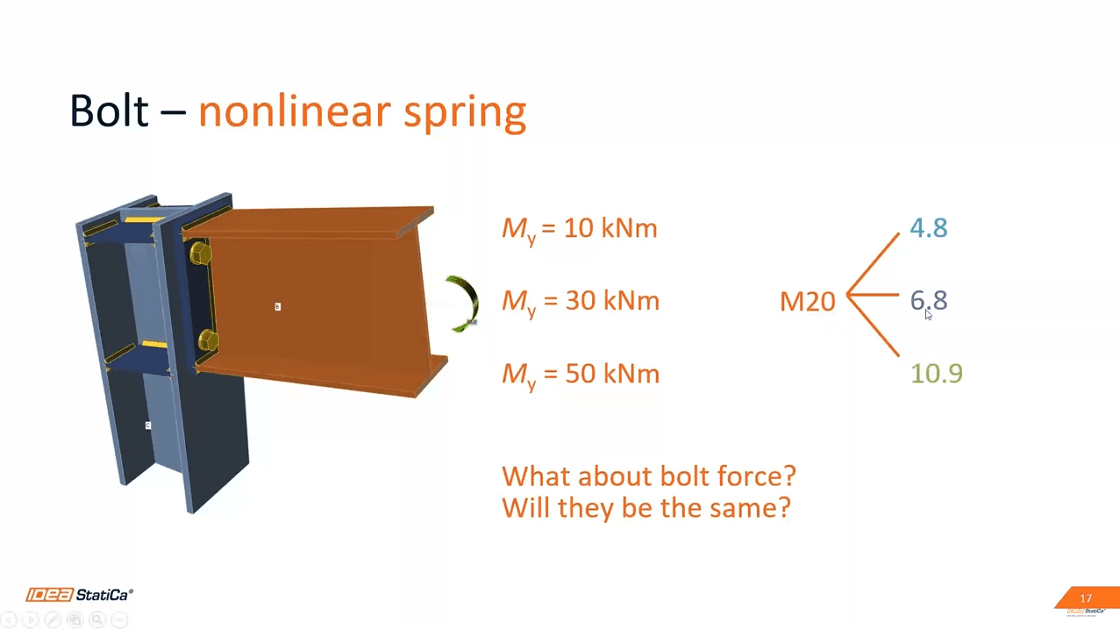

На примере фланцевого соединения встык двух балок, загруженных изгибающим моментом, можно видеть, что при малых значениях нагрузки все три класса болтов (8.8, 10.9 and 5.6) дают одни и те же результаты по усилиям в болтах. Однако, при увеличении нагрузок усилия в болтах начинают отличаться.
Больше информации можно найти в теоретических основах и в видеоролике ниже.
