Рассмотрим пару полезных приемов по заданию болтов в монтажной операции Торцевая пластина.

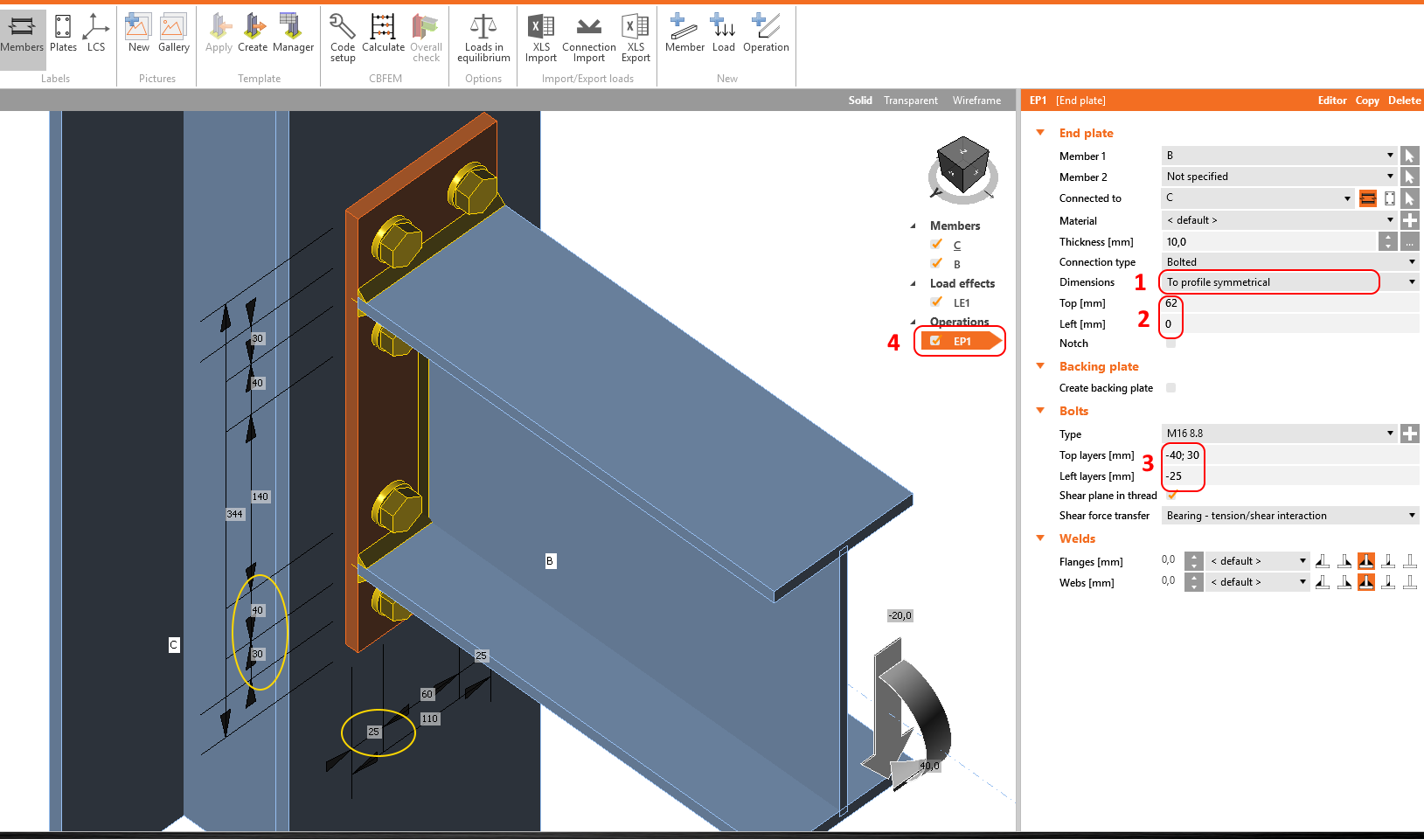

Сперва установим тип задания размеров.
Затем сами размеры. В данном примере они будут отсчитываться от контура сечения присоединяемой балки.
После задаются позиции болтов, заполняются значения в разделе "Слои".
В нашем примере болты располагаются симметрично, задаются расстояния от контура сечения. С помощью разделителей можно задать несколько рядов и дорожек из болтов. Имеется два типа разделителей групп, которые можно использовать, чтобы добавлять болты:
Абсолютный разделитель: ";" (точка с запятой)
Относительный разделитель: " " (пробел)
Если используется точка с запятой, позиция каждого следующего болта будет отсчитываться от опорной линии (в нашем примере от контура сечения).
Если используется пробел, позиция каждого нового слоя будет отсчитываться от предыдущего.
Например: 40; 80; 120; 160; 200 равносильно 40 40 40 40 40, или 4*40
Разделители можно комбинировать: 40; 80; 120 40 40
Пример: Болты также могут быть заданы двумя разными способами, дающими один и тот же результат:

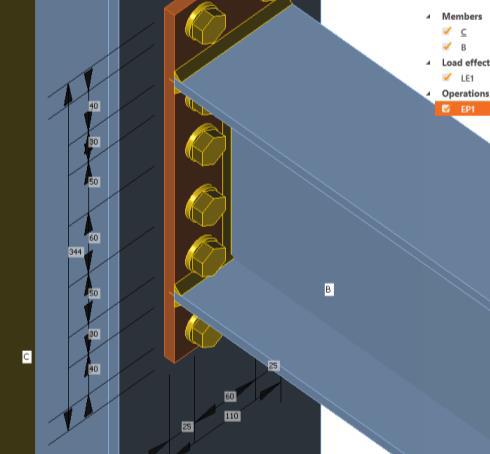

Для проверки расстояний (положения болтов, шагов, краевых расстояний), выберите операцию, чтобы отобразить размеры на 3D виде.
