Общие рекомендации
Пожалуйста, обратите внимание на то, что элементы в IDEA StatiCa Connection - это просто стержни с сечением, к которым могут быть приложены нагрузки. Другие элементы задаются иначе, например, элементами усиления или набором из нескольких пластин. Об этих правилах стоит помнить при выполнении трёх этапов по импорту:
- Первый шаг. Выбирается точка, которая представляет собой узел соединения.
- Второй шаг. Выбираются элементы (к которым будут приложены нагрузки).
- Третий шаг. Выделяются все остальные части узла – пластины, болты, сварные швы и, самое важное, элементы, к которым не будут прикладываться нагрузки (корневые части стыков, элементы усиления и так далее).
Всегда перед импортом проверяйте, чтобы между пластинами и элементами в модели Tekla не было зазоров, а также наличие и расположение сварных швов и их параметры.
Сечения и профили
IDEA StatiCa Connection позволяет импортировать огромный набор профилей из Tekla Structures. Процедура поддерживает следующие сечения:
| Тип сечения | Tekla - параметрический ввод | Tekla - ввод из базы данных |
| I | X | X |
| U | - | X |
| L | X | X |
| Круглые трубы | X | X |
| Прямоугольные трубы | X | X |
| Прямоугольные пластины | X | - |
| Холодногнутые C-профили | X | X |
Под параметрическим вводом имеются в виду пользовательские размеры профилей заданного типа. Ввод из базы данных - встроенные профили из библиотеки Tekla.
В процессе импорта в базе данных IDEA StatiCa Connection подпирается подходящее сечение и выбирается наиболее похожий профиль. Если соответствие не найдено, то откроется таблица сопоставления, где пользователь может сам выбрать нужный профиль из библиотек IDEA StatiCa.
Сварные и составные профили не поддерживаются.
При импорте следует также уделять внимание параметрам библиотеки сечений, так как в Tekla Structures не содержится информации о закруглениях прокатных профилей. Недостающие значение задаются из базы данных IDEA StatiCa Connection.
Сквозные отверстия и вырезы
- Отверстия и вырезы в пластинах поддерживаются и импортируются.
Сварные швы в элементах с подрезкой не поддерживаются. Если сварку требуется задать, то это лучше сделать вручную в IDEA StatiCa Connection.
Сварные швы
Сварные швы импортируются в IDEA StatiCa Connection, однако, рекомендуется использование опции AROUND для сварных швов как наиболее подходящую.
К сожалению, программа не способна распознавать некоторые сварные швы, поэтому рекомендуется проверять их наличие после импорта в IDEA StatiCa Connection. Если сварной шов не был импортирован, то лучше добавить его для каждой соединяемой пластины в Tekla.

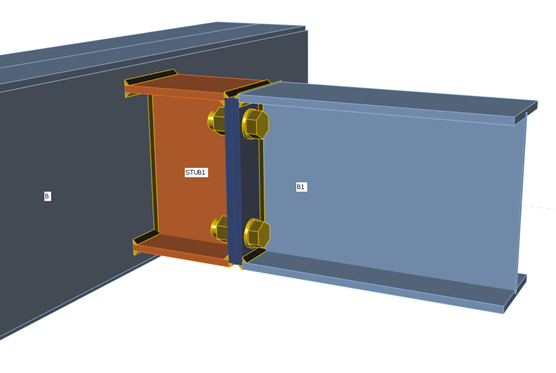

Стыки и корневые элементы
Импорт стыков поддерживается, их выбор должен осуществляться на третьем этапе импорта вместе со всеми деталями узла (пластины, болты, сварка) – “Выберите части соединения”.

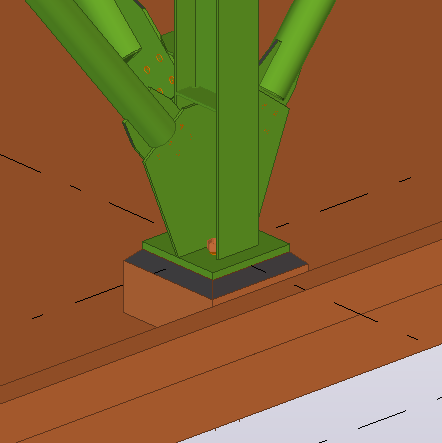

Анкеровка
Импорт анкеров не предусмотрен. В качестве возможного решения вы можете вручную добавлять опорную пластину в IDEA StatiCa Connection сразу после импорта.

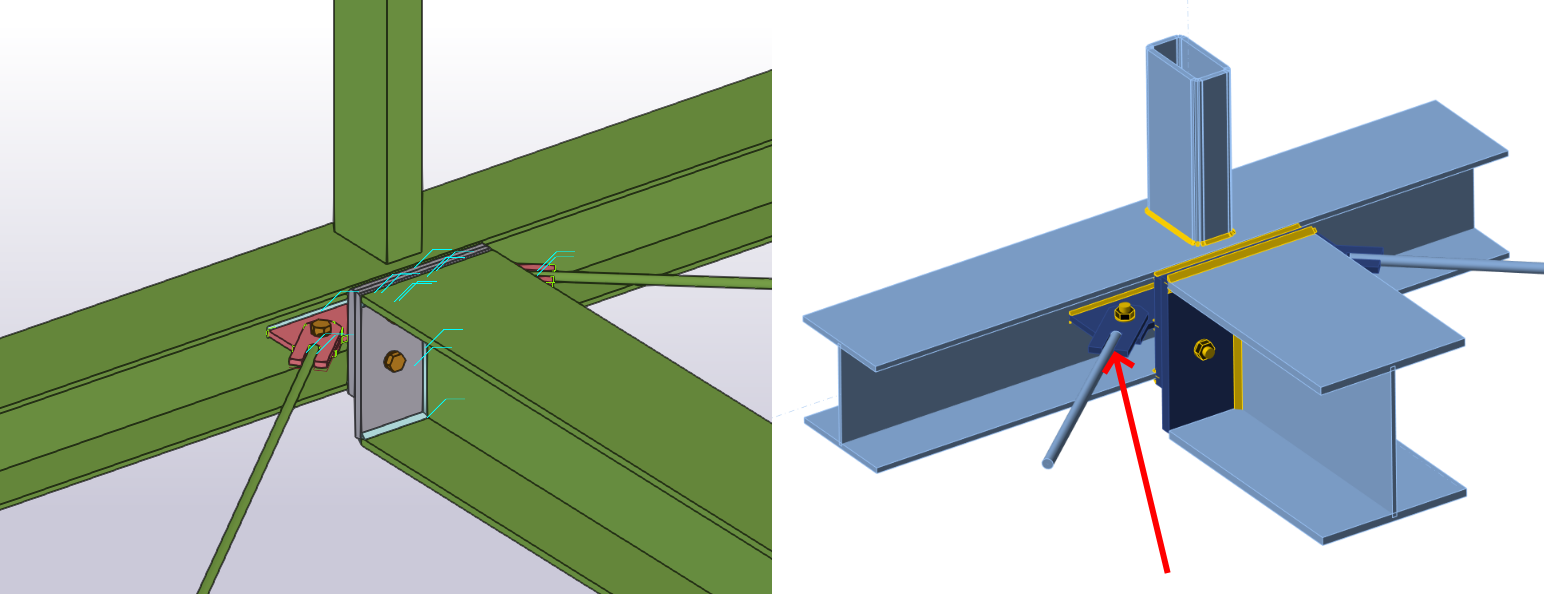

Стержни в соединительных планках
Стержень, привариваемый к соединительной пластине, импортируется без сварных швов. Они могут быть добавлены в IDEA StatiCa Connection, но с помощью простой операции со сваркой. Соединительная пластина должна быть удалена и заменена новой монтажной операцией "Соединительная пластина", назначенная этому стержню и существующей фасонке.
