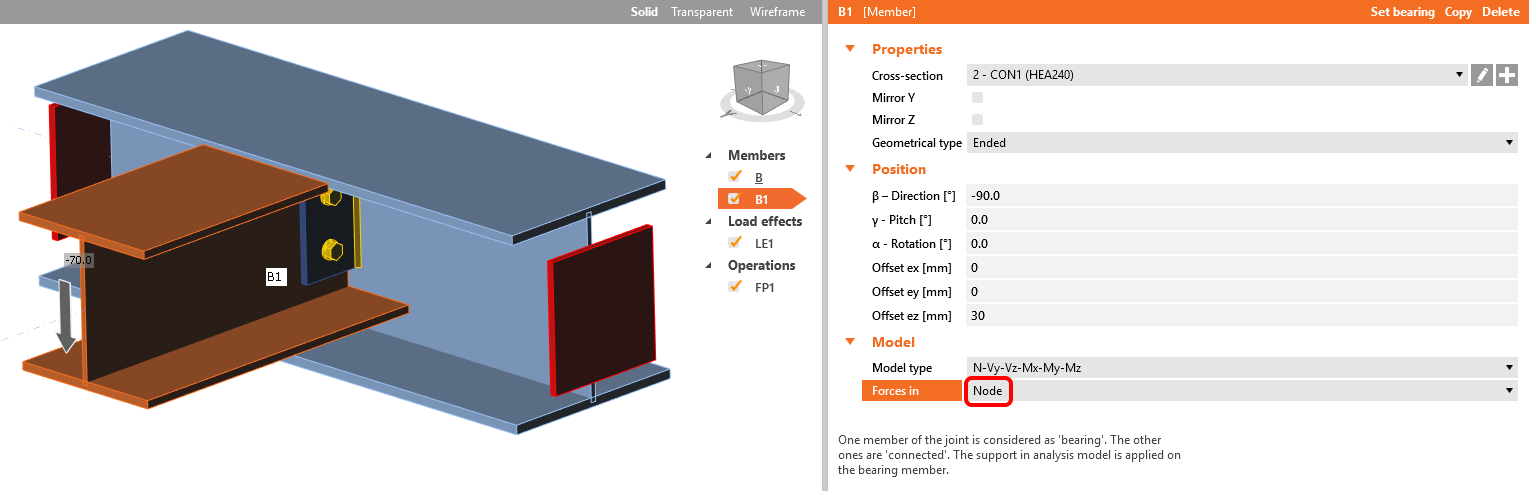

В первом примере, для заданного балочного сопряжения выбран параметр по умолчанию: силы приложены в Узел.
Из-за действия момента в месте предполагаемого шарнира вычисленная деформация далека от реальности, модель работает некорректно.

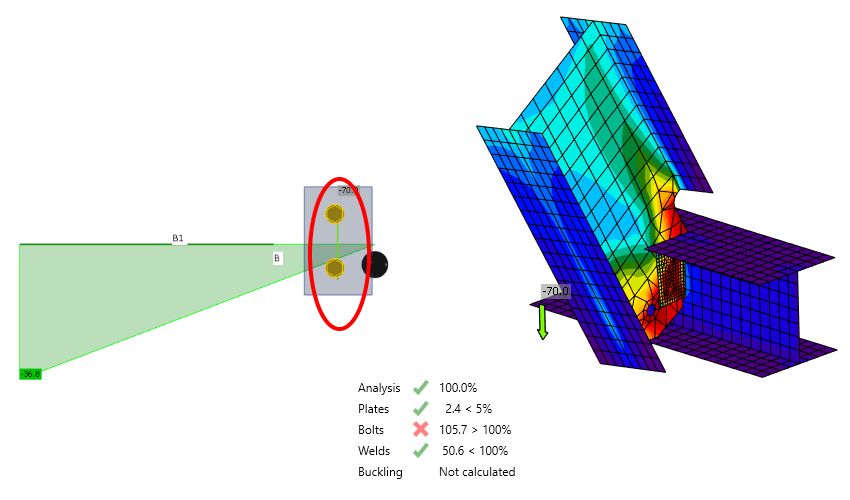

В таких случаях место приложения поперечной силы следует перемещать в Болты (или заданную Позицию).
Теперь изгибающий момент в теоретическом месте расположения шарнира равен нулю, и поэтому деформированная схема отражает реальное поведение узла и его модель корректна.
Важное замечание: В некоторых случаях, особенно при создании узла из нескольких базовых монтажных операций (к примеру, пластин усиления, болтов общего вида) функция приложения усилий в Болтах не будет работать так, как нужно и совмещения нуля на эпюре моментов с теоретическим положением шарнира не будет.
Поэтому, для таких случаев рекомендуется использовать вариант Позиция и задавать подходящее смещение вдоль оси Х элемента самостоятельно.
