Внутренние усилия в каждом узле конструкции должны находиться в равновесии (при действии статических нагрузок). При задании нагрузок на элементы этому стоит уделять особое внимание, особенно, если в модели узла имеются элементы с геометрическим типом «Непрерывный».
Рассмотрим простой пример рамного узла: балка В1 (конечный тип) крепится к колонне С (непрерывный тип). Равновесие нагрузок отключено.
После Расчёта модели результаты будут представлены в главном окне 3D вида. Все необходимые проверки удовлетворяются.

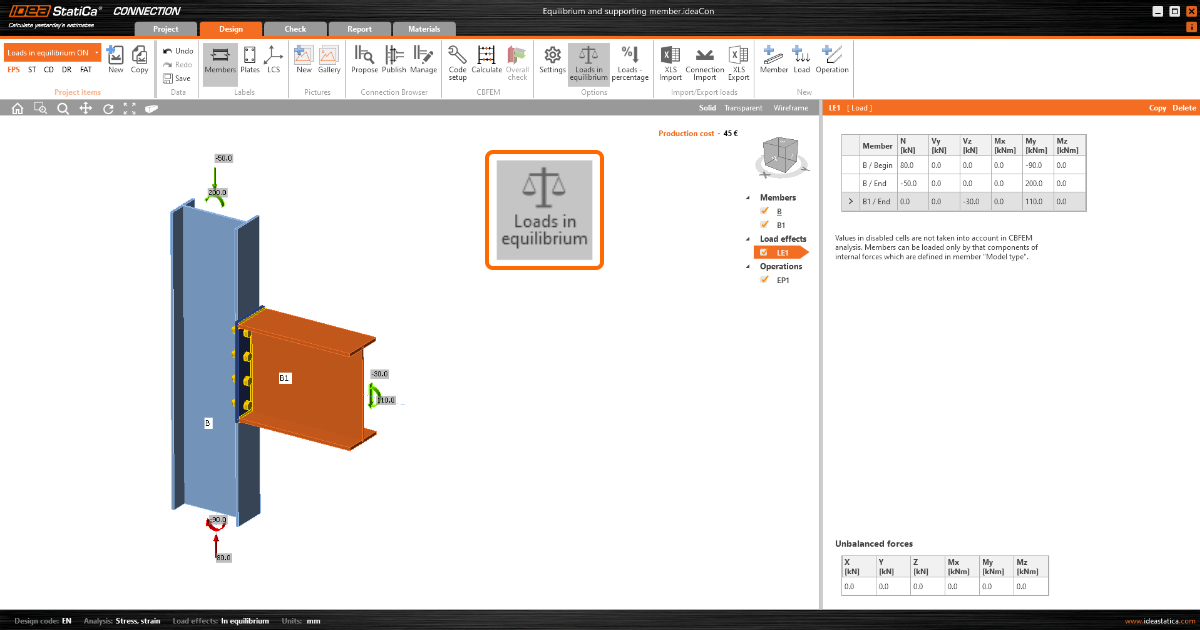

Скопируем узел и сделаем активной кнопку Равновесие нагрузок. При этом в нижней части окна свойств загружений появится таблица с неуравновешенными силами. Теперь к обоим концам колонны нам нужно приложить усилия, чтобы в узле соблюдалось равновесие.
Произведём повторный Расчёт узла CON2 и увидим, что сварные швы на этот раз не прошли проверку по нормам. Причиной этого являются усилия, которые были приложены к колонне – НДС колонны изменилось.
