"Болты расположены слишком близко к краю пластины или снаружи" - с таким сообщением об ошибке можно столкнуться при расчёте болтовых соединений. Чаще всего она возникает по двум причинам, связанным с некорректным заданием Монтажных операций.
Случай 1: Болты расположены слишком близко к краю пластины или снаружи

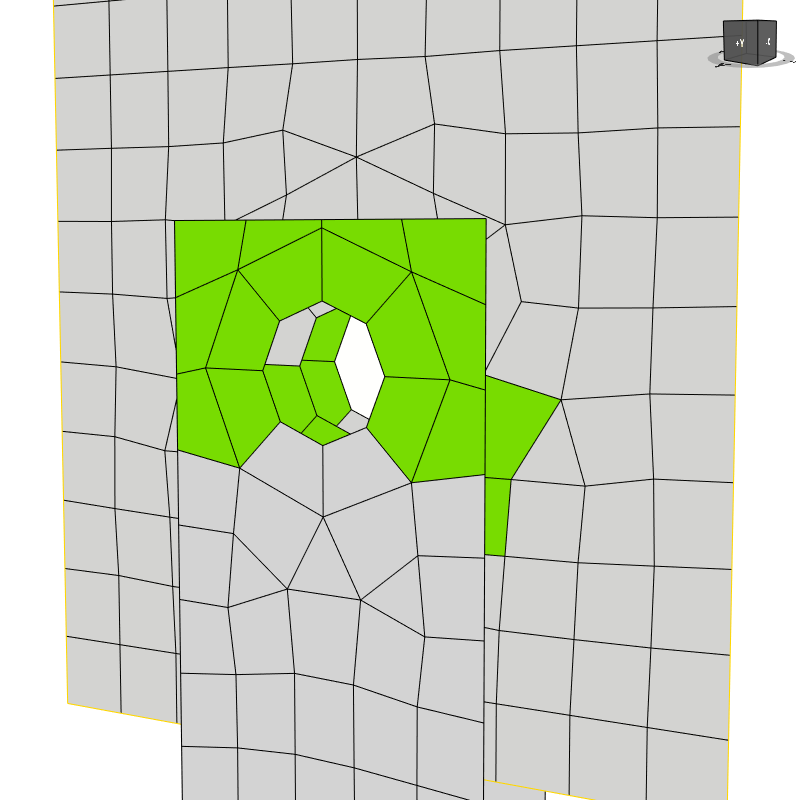

В общем случае это означает, что программа не может сгенерировать сетку конечных элементов вокруг болтового отверстия, так как для размещения конечных элементов просто недостаточно места. Если принять диаметр болта за d0, то от края отверстия до края пластины расстояние должно быть не меньше d0/2 для корректной работы генератора сетки КЭ. Поэтому центр болта должен располагаться дальше, чем на d0 от края пластины.
Пример:

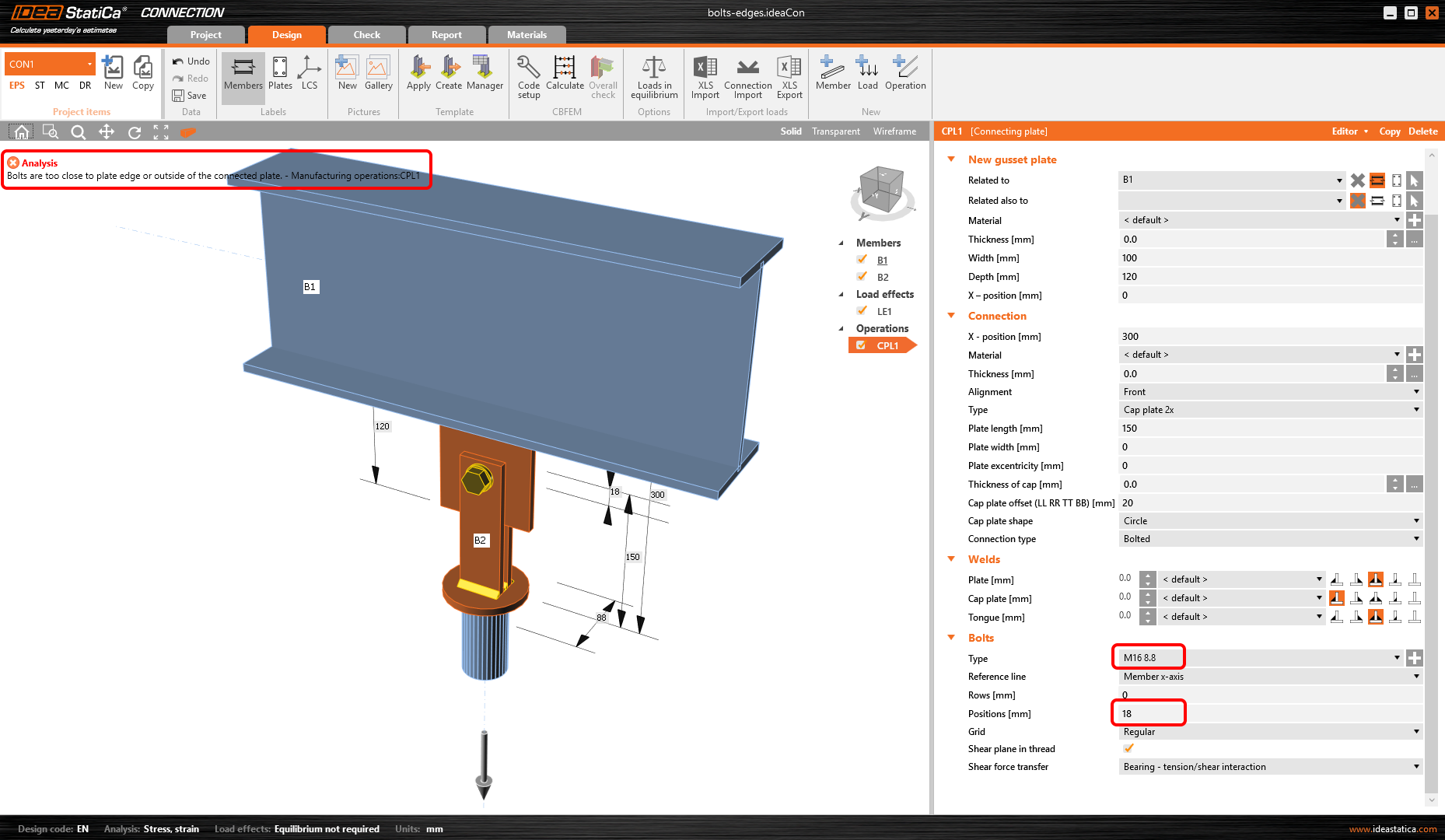

Для болта с резьбой M16 диаметр отверстия d0 равен 18 мм, а сам болт должен располагаться дальше, чем на 18 мм от края любой пластины, которую пересекает.

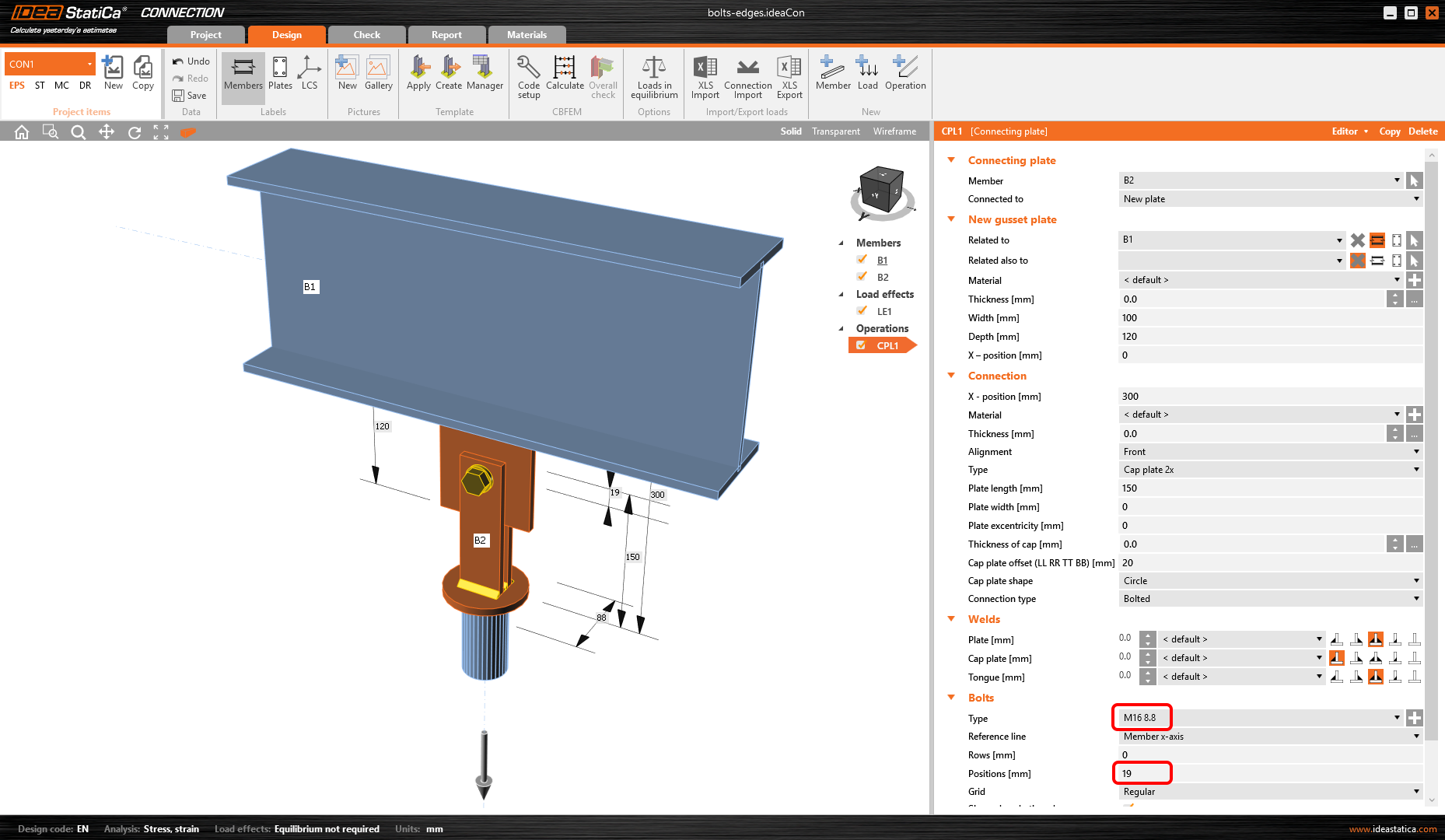

После увеличения необходимого расстояния от болта до края расчёт можно будет выполнить.
Случай II: Болты не относятся к нужной пластине.
Даже в том случае, когда болты выглядят корректно, как на картинке ниже, может возникать ошибка. Причина её в том, что все эти 8 болтов не могут быть заданы в рамках одной монтажной операции, так как они соединяют накладки с двумя разными балками: левая четвёрка соединяет накладки с элементом В1, а правая - с элементом В2.

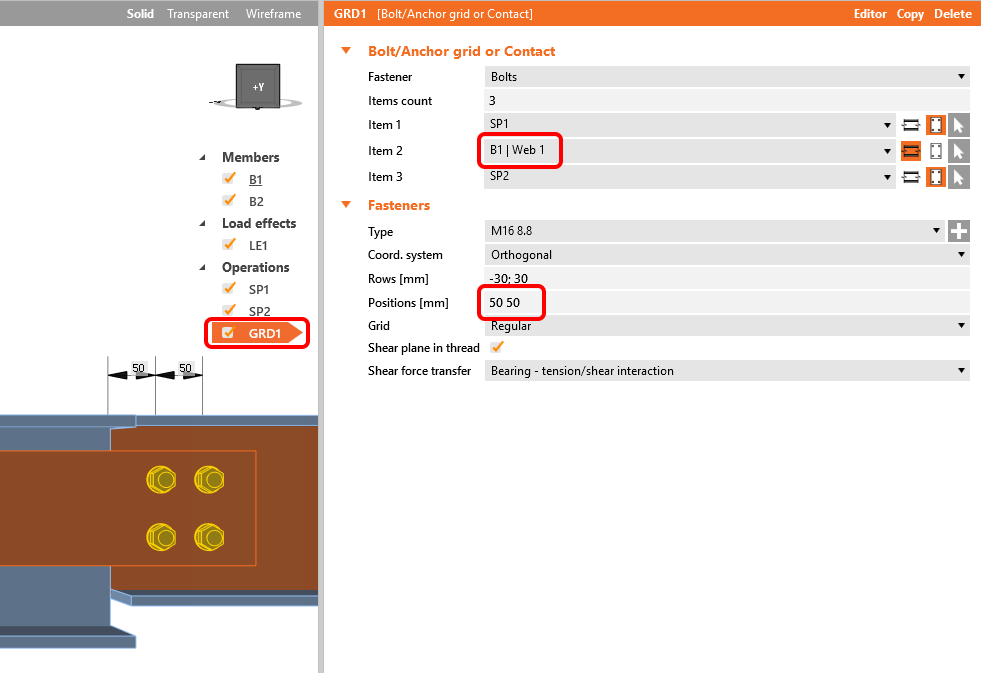

Поэтому необходимо разделить болты на две монтажные операции. Первым делом добавим группу болтов GR1 из 4 штук для элемента B1 и настроим их расположение.

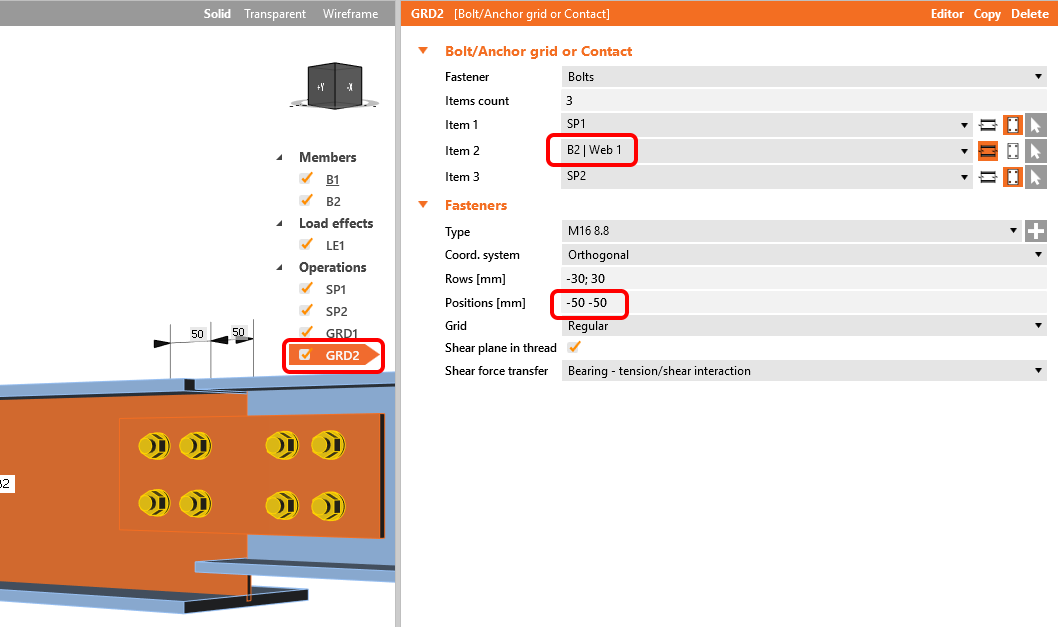

Скопируем эту операцию и изменим в её свойствах привязки: Элемент 2 поменяем на B2 и настроим позиции болтов нужным образом.
Теперь группы болтов привязаны к нужным пластинам и расчёт сможет быть запущен.

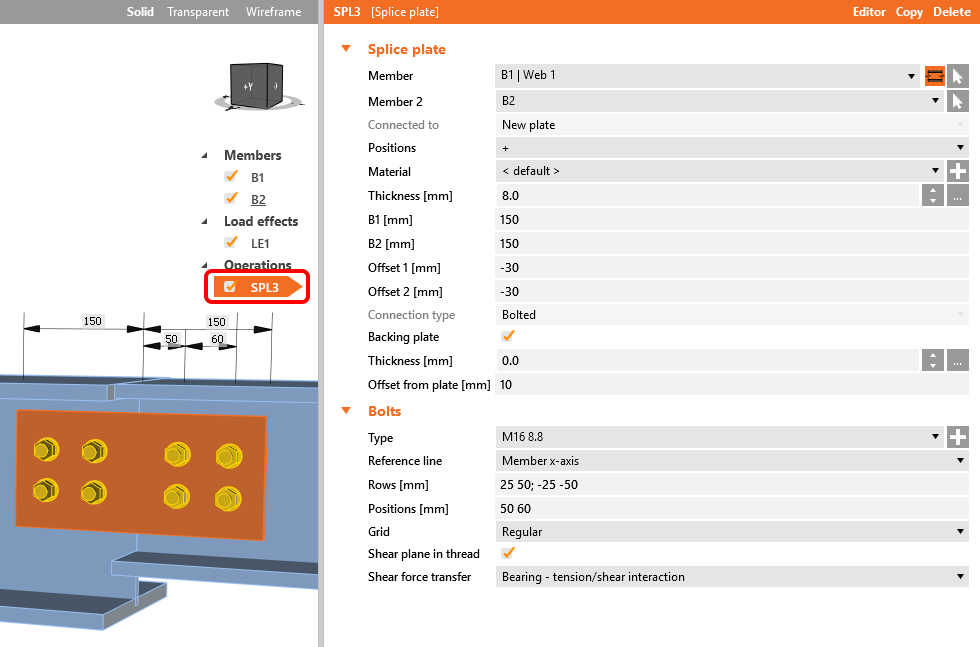

Для более эффективного задания таких соединений лучше пользоваться специальной монтажной операцией Стык на накладках. Необходимую конструкцию можно получить в рамках одной монтажной операции, что позволит избежать возможных ошибок. Пример приводится на картинке ниже.
Эта проблема и способы её решения также разобраны на нашем вебинаре Connection Wednesdays – топ 3 ошибок при расчёте узлов. Там приводится пример с составным профилем и болтами.
