1 Как активировать плагин
- Загрузите и установите (от имени администратора) актуальную версию IDEA StatiCa
- Убедитесь, что вы используете поддерживаемую версию Robot Structural Analysis
IDEA StatiCa автоматически интегрирует BIM интерфейс в нужные CAD/CAE приложения в процессе установки. Проверить статус операции и активировать другие плагины можно с помощью установщика BIM интерфейсов (доступен на стартовой странице IDEA StatiCa).

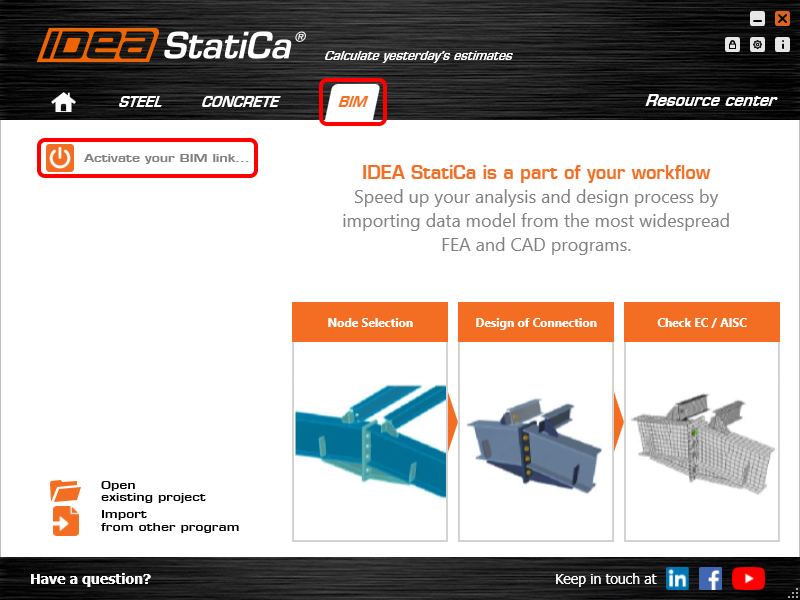

Запустите IDEA StatiCa, перейдите к вкладке BIM и вызовите команду Установить BIM интерфейс (BIM link installer). Может появиться окно "Запустить от имени администратора". Подтвердите действие, нажав на кнопку Да.

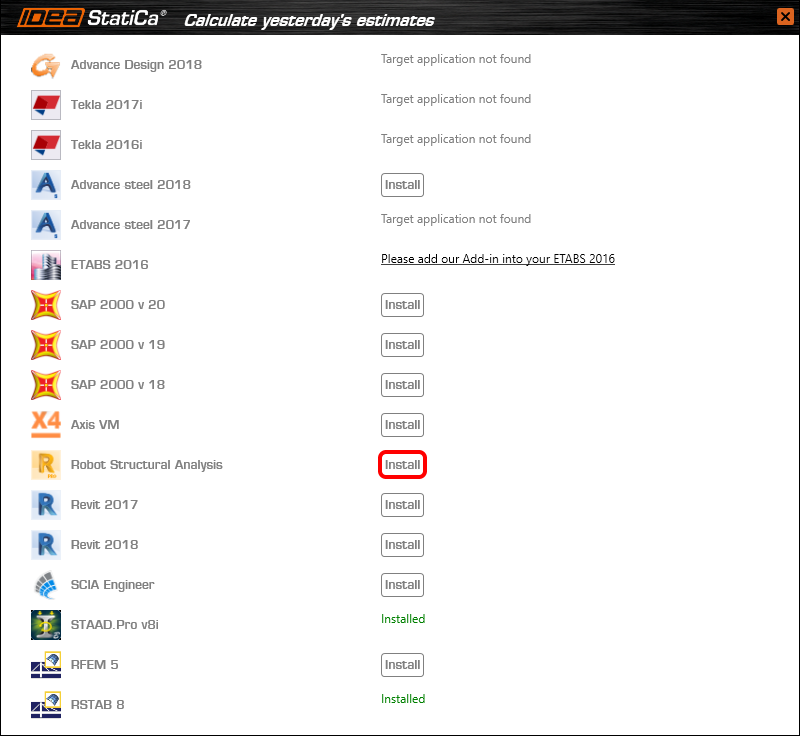

Выберите программное обеспечение, для которого нужно активировать BIM интерфейс с IDEA StatiCa BIM, нажмите на кнопку Install (Установить) и проверьте статус операции.
2 Как пользоваться плагином

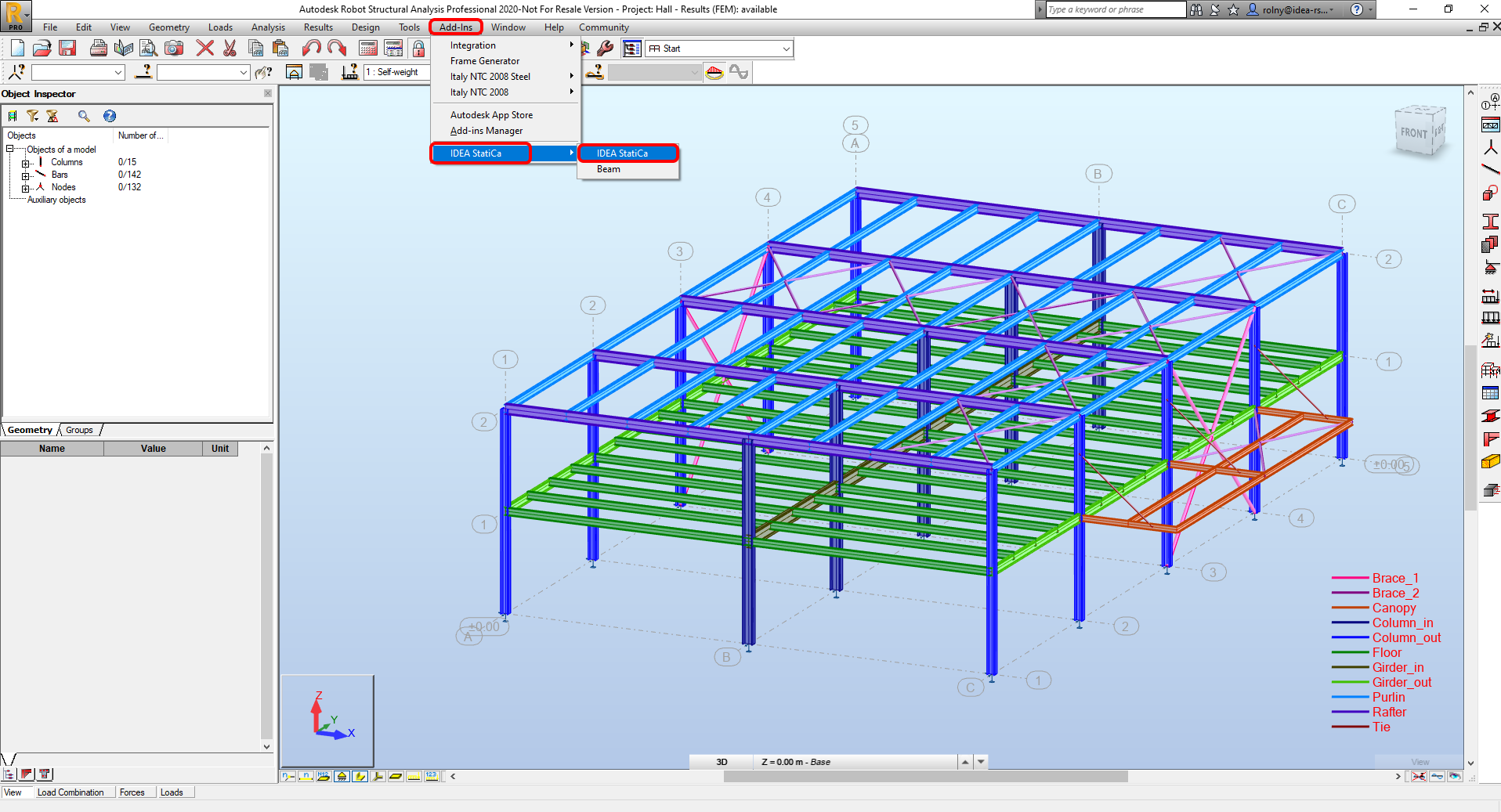

Откройте приложенный проект в Robot Structural Analysis. BIM интерфейс должен установиться автоматически. Плагин можно будет найти на верхней ленте в разделе Add-Ins – IDEA StatiCa. Эта команда запустит Code-check manager.

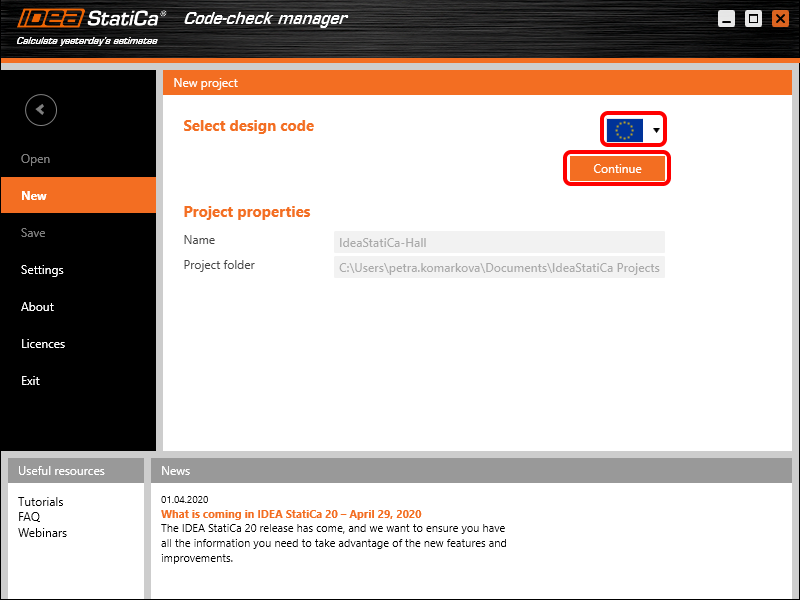

Выберите нужные нормы проектирования, допустим, EN (Еврокод).

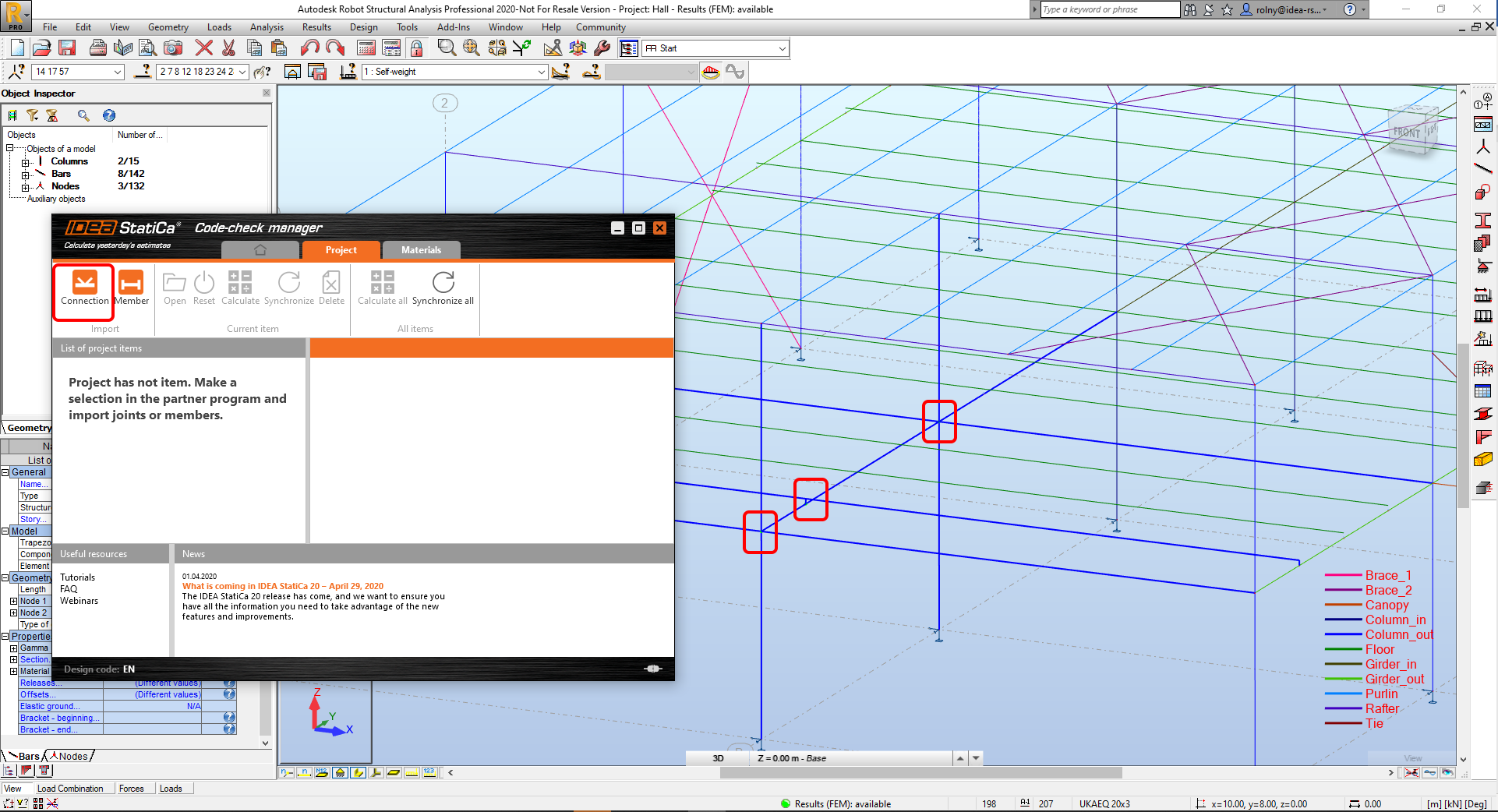

Отметим в модели Robot три узла, как на картинке ниже вместе с соответствующими элементами. Нажав на кнопку Соединение (Connection), мы запустим процесс передачи этих узлов в Code-check manager.

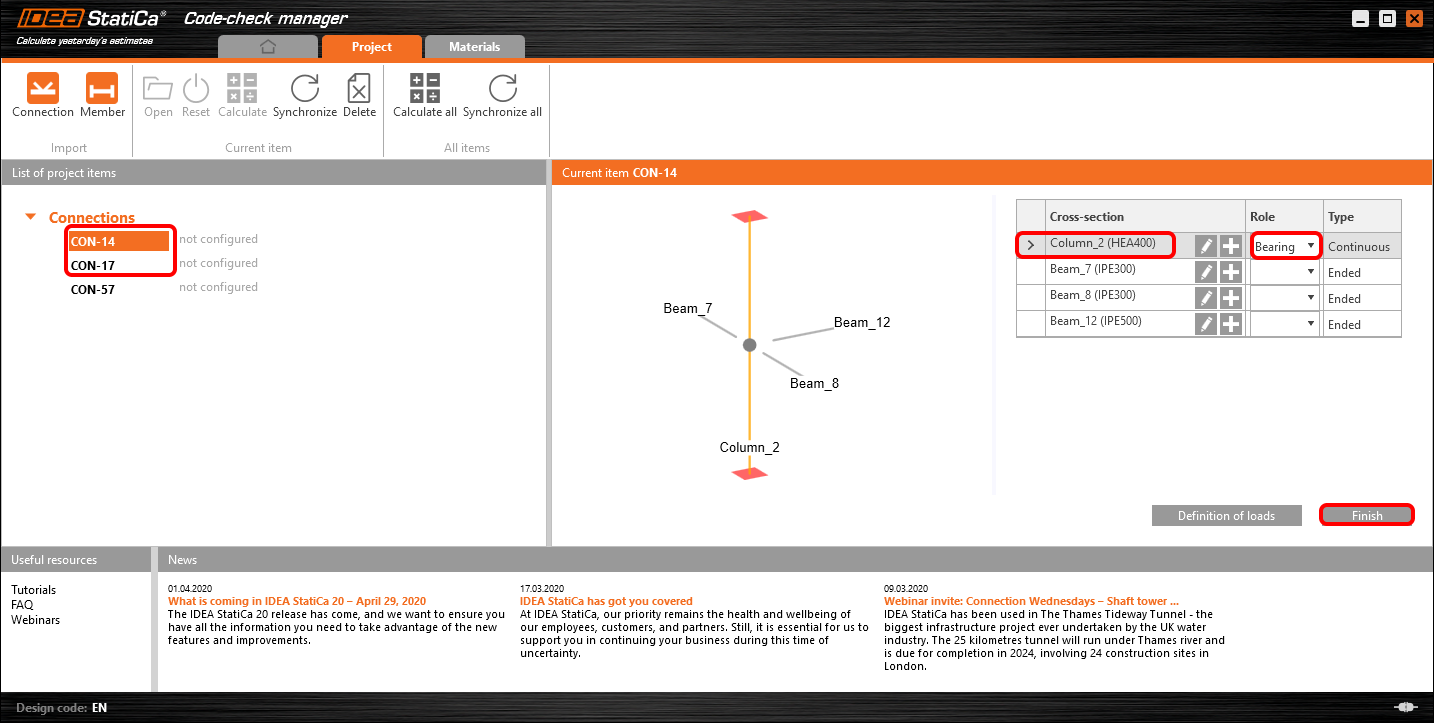

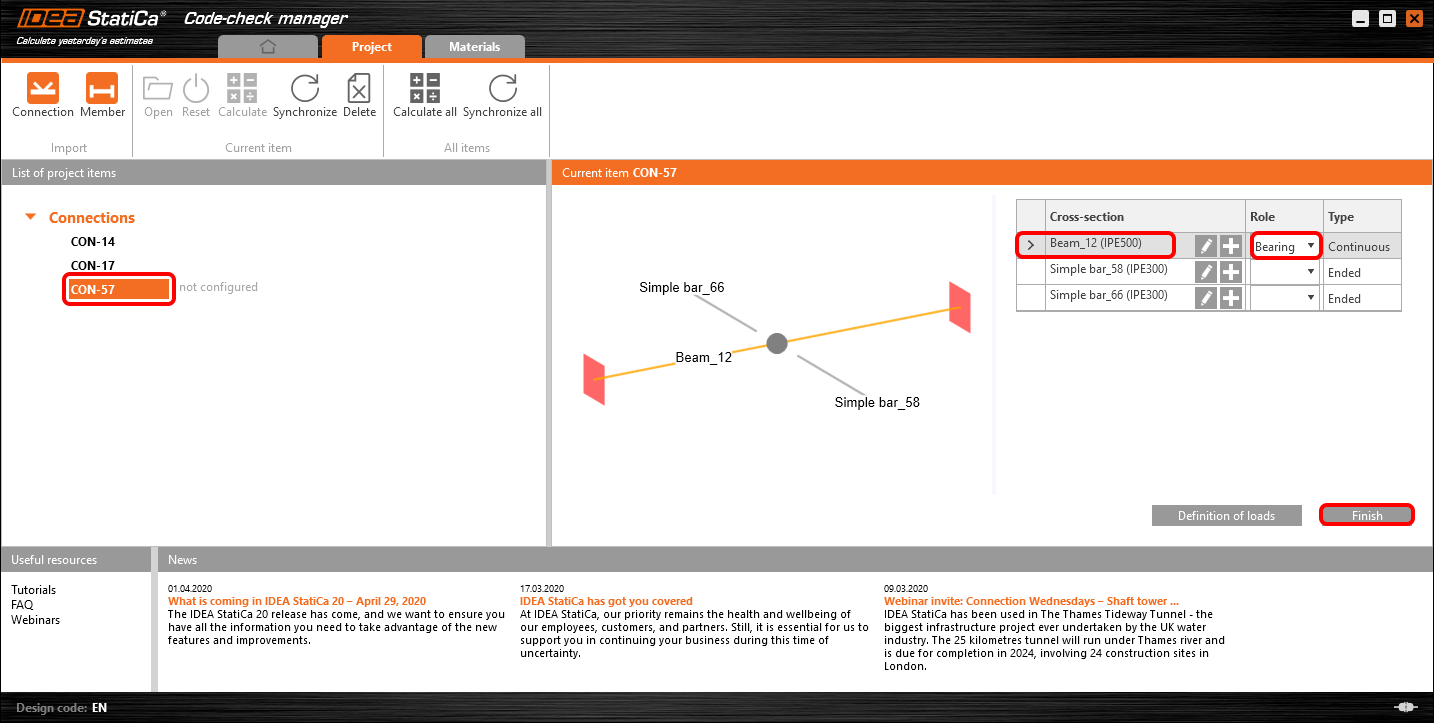

На следующем шаге потребуется настроить каждый узел. В первых двух назначим колонны Опорными элементами (Bearing). В третьем узле опорным элементом будет ригель. Для продолжения нажмём на кнопку Готово (Finish).
В образовательных целях выполним импорт всех комбинаций нагрузок, имеющихся в Robot Structural Analysis (опция по умолчанию). Конечно же, возможно импортировать отдельные комбинации, выбирая критические или создавать новые прямо внутри плагина, нажав на кнопку Задание нагрузок (Definition of loads). Посмотреть, как осуществляется выбор отдельных комбинаций, можно в другом другом мануале.

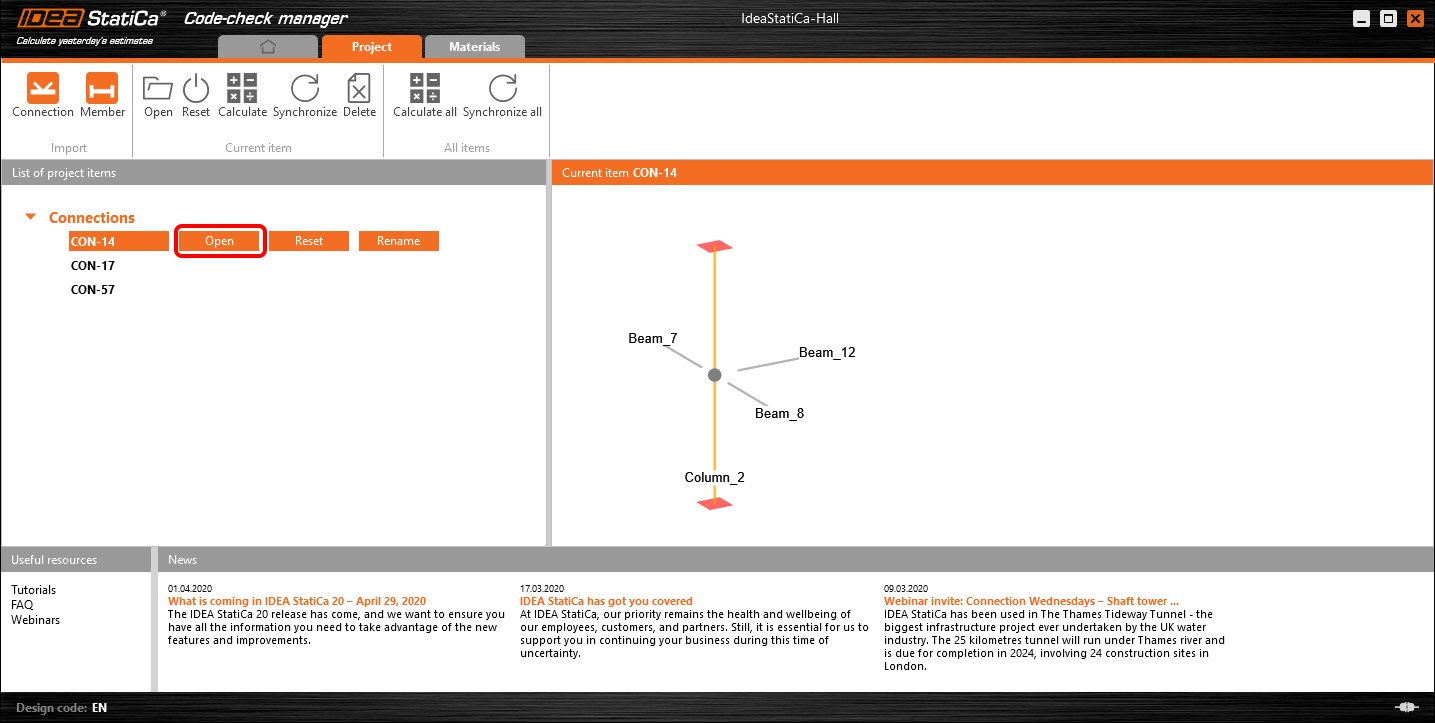

Теперь узлы настроены, и самое время открыть их в IDEA StatiCa Connection.
3 Геометрия

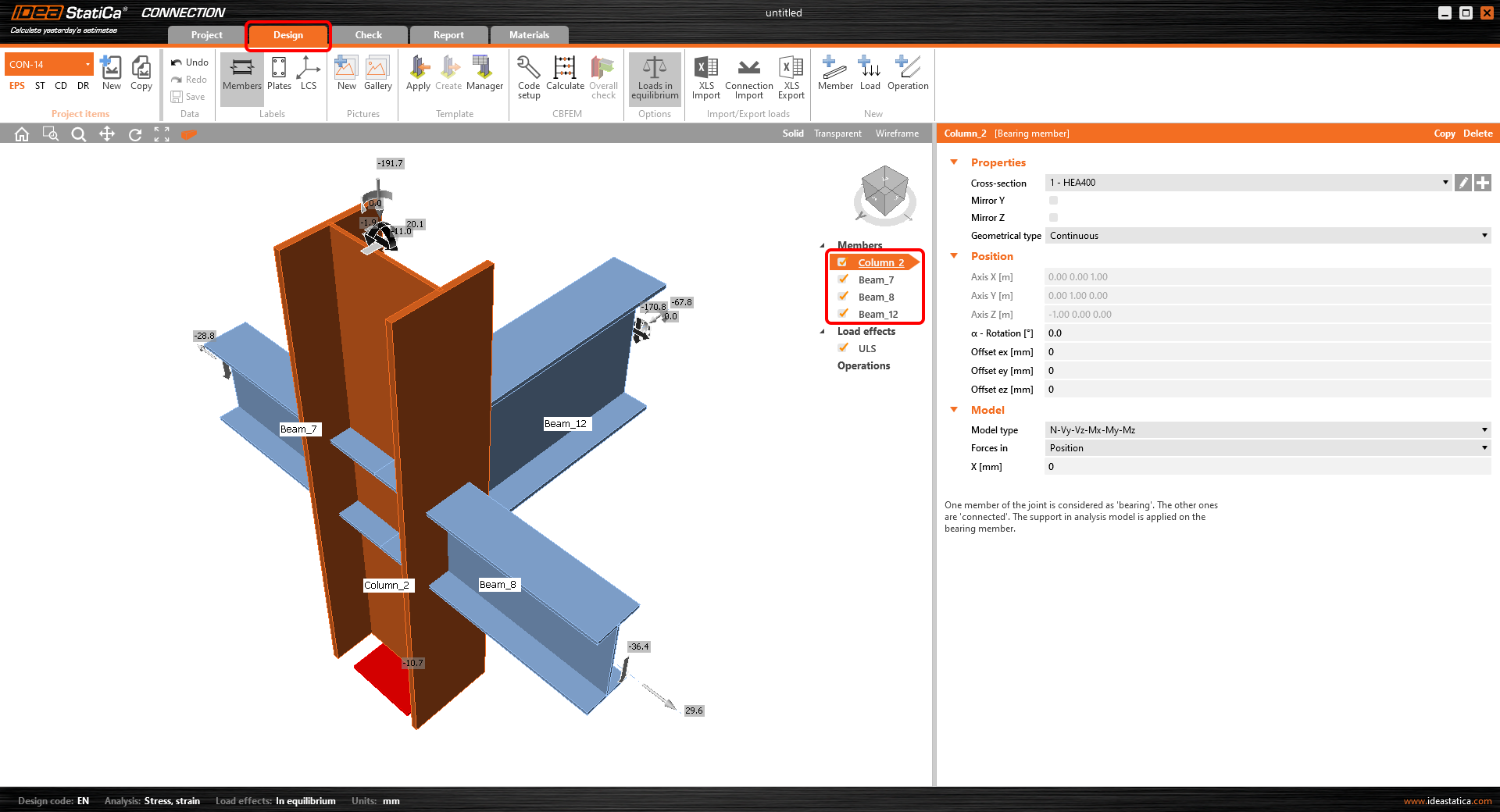

Вся необходимая геометрия узла была импортирована. Как можно заметить, все элементы имеют правильные направления и сечения, как в расчётной модели.

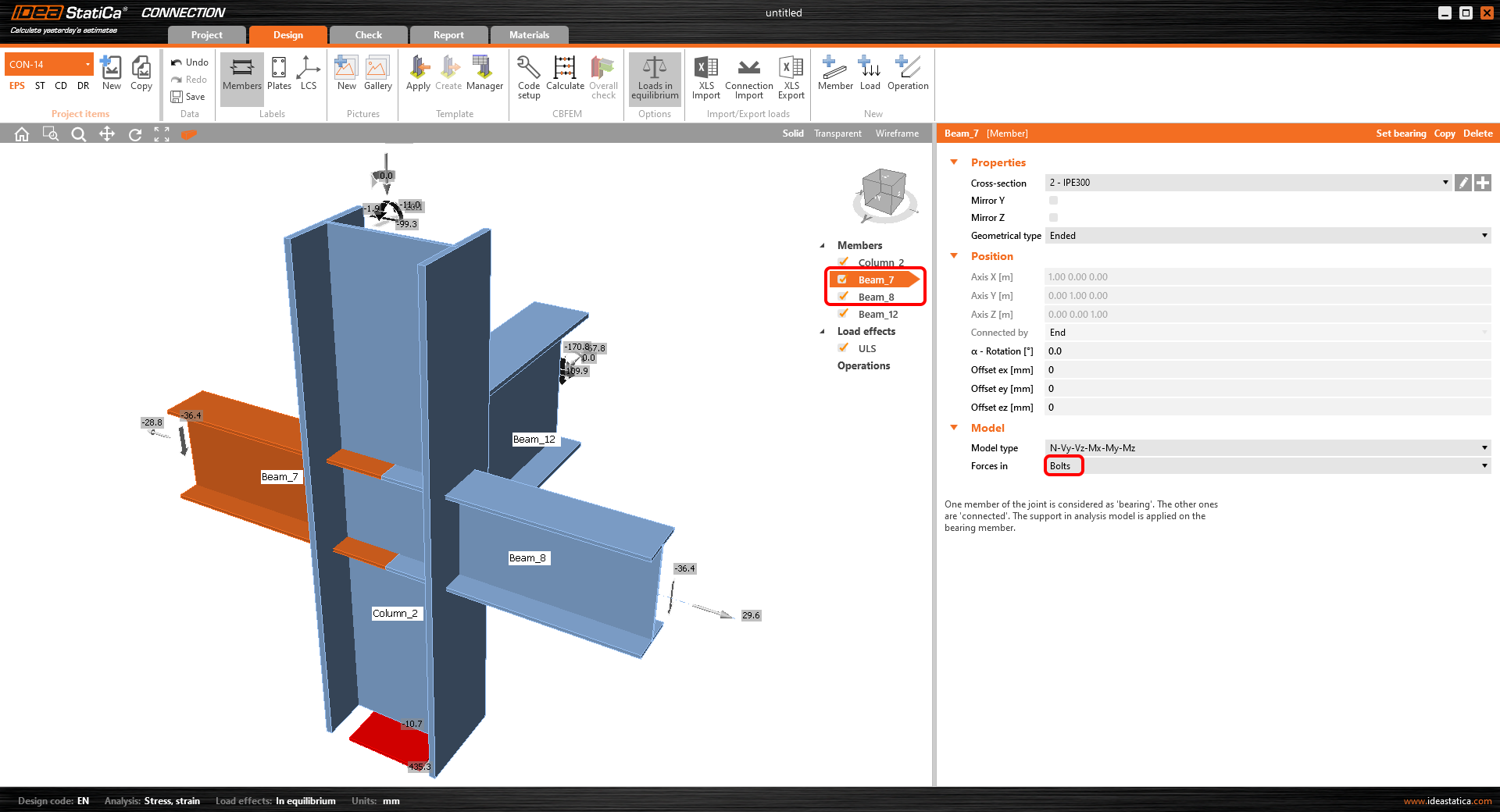

Так как балки перекрытия крепятся к колоннам шарнирно, необходимо будет изменить место приложения усилий на Болты для Beam 7 и 8.
4 Нагрузки

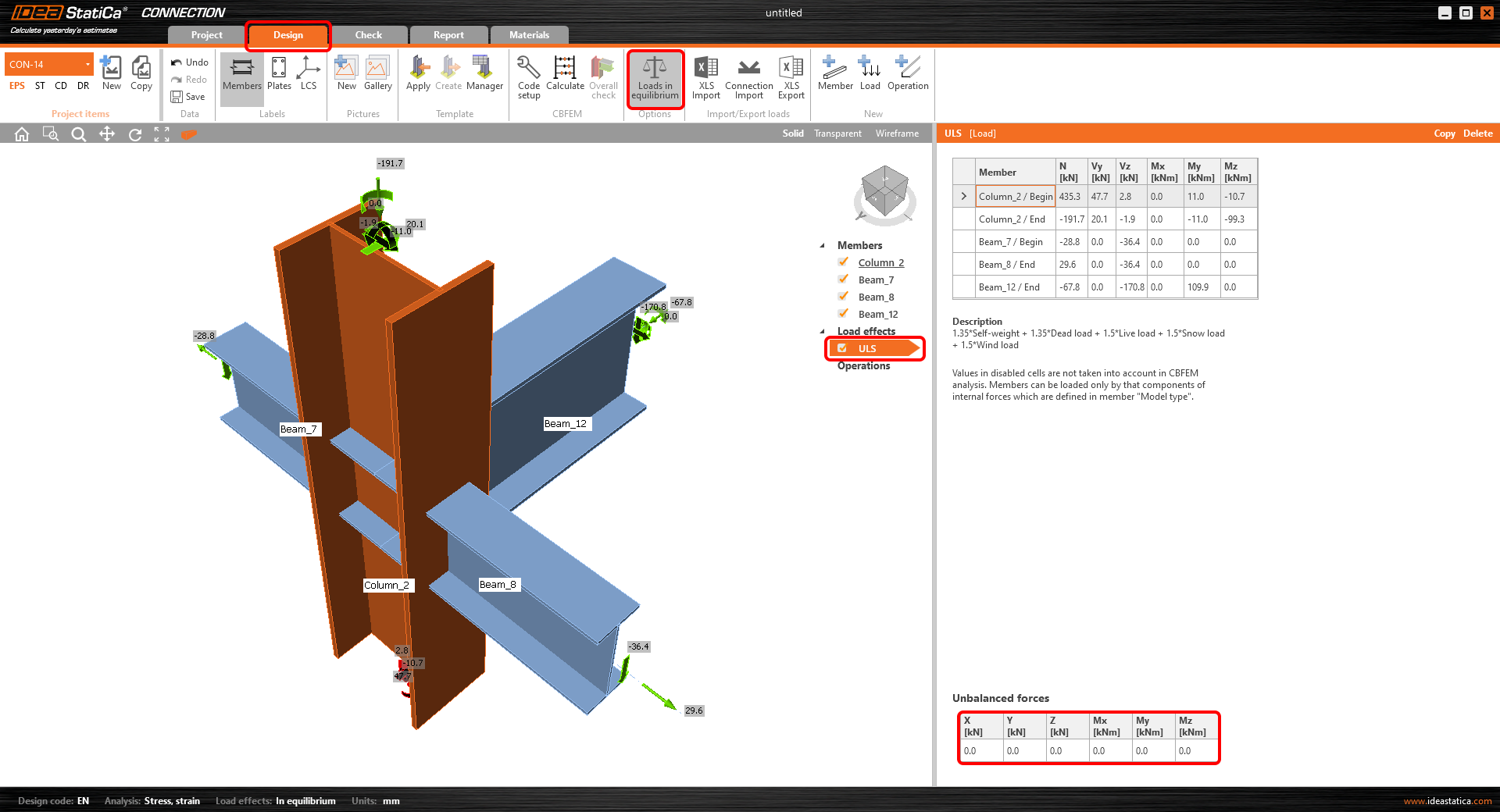

Нагрузки (комбинация ULS) были также импортированы из модели Robot Structural Analysis.
5 Конструирование
Добавим несколько монтажных операций, чтобы замоделировать соединения элементов.

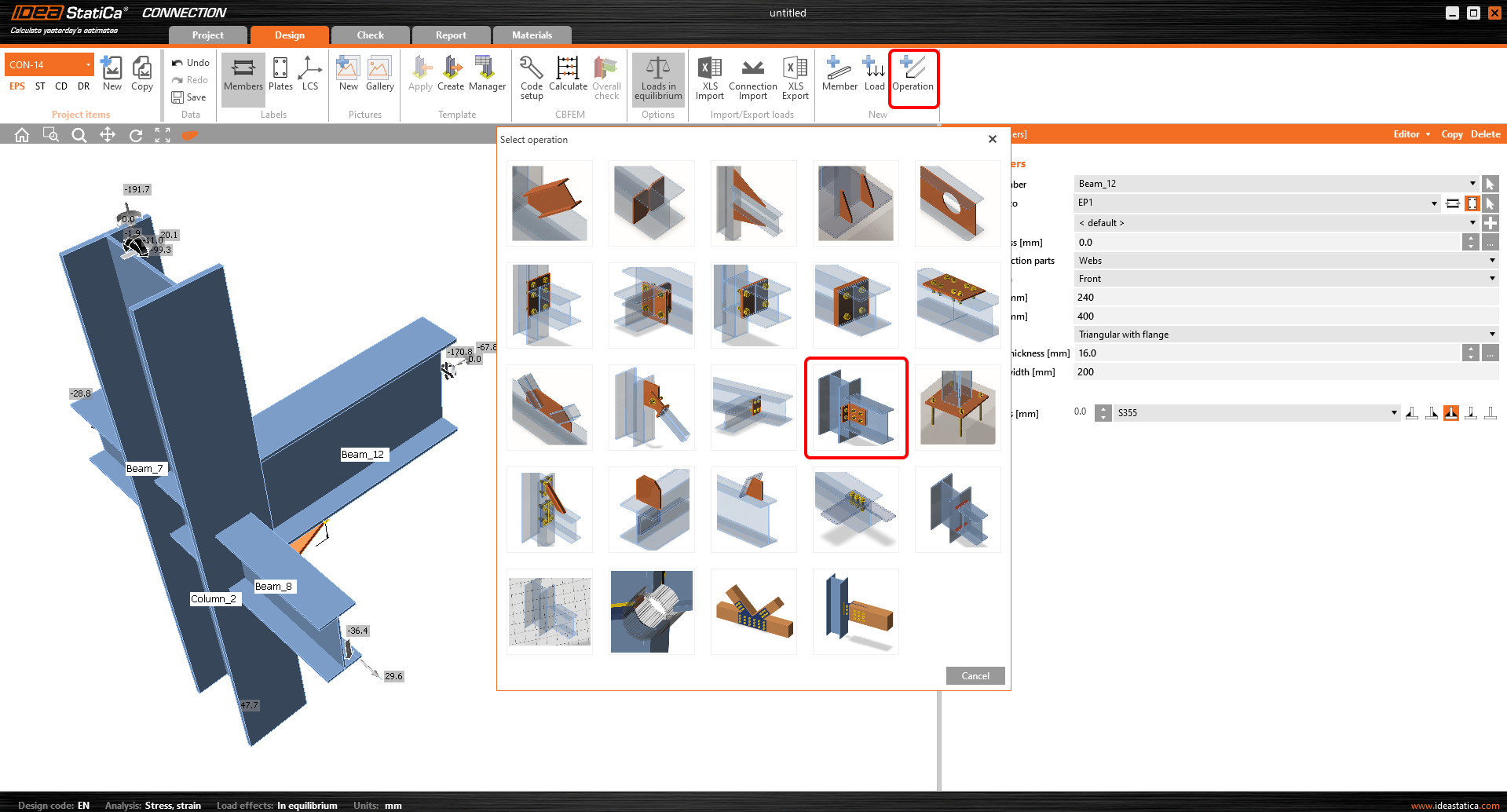

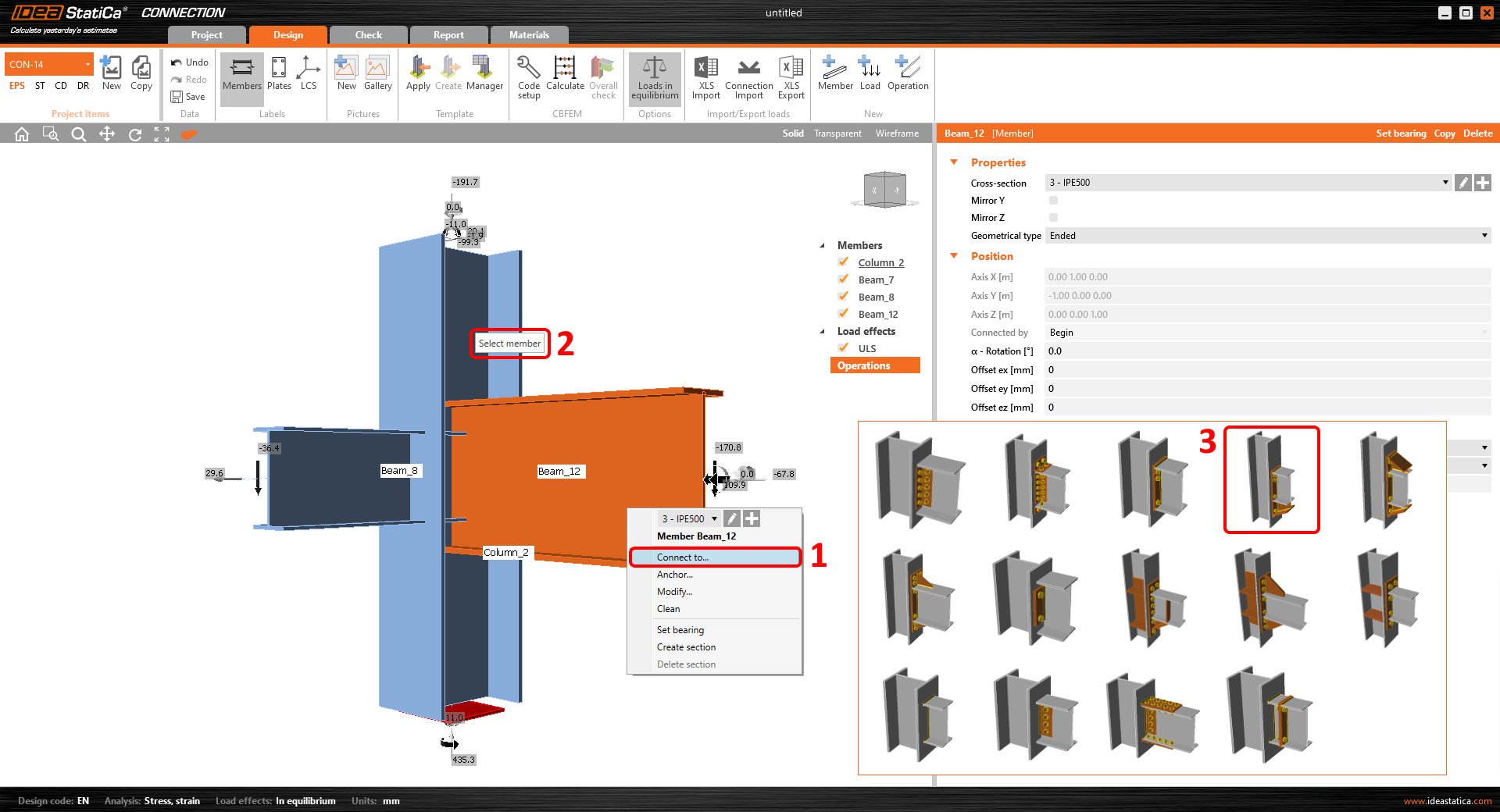

Начнём с крепления ригеля (Beam 12) к колонне. Щёлкнем правой кнопкой мыши по элементу, чтобы открыть контекстное меню. Здесь выберем опцию Прикрепить к... (Connect to…) (1). Чтобы присоединить балку к вертикальному элементу (Column 2), щёлкнем по нему левой кнопкой мыши (2). После этого отобразится список доступных шаблонов. Выберем здесь фланцевое соединение с вутом (3).

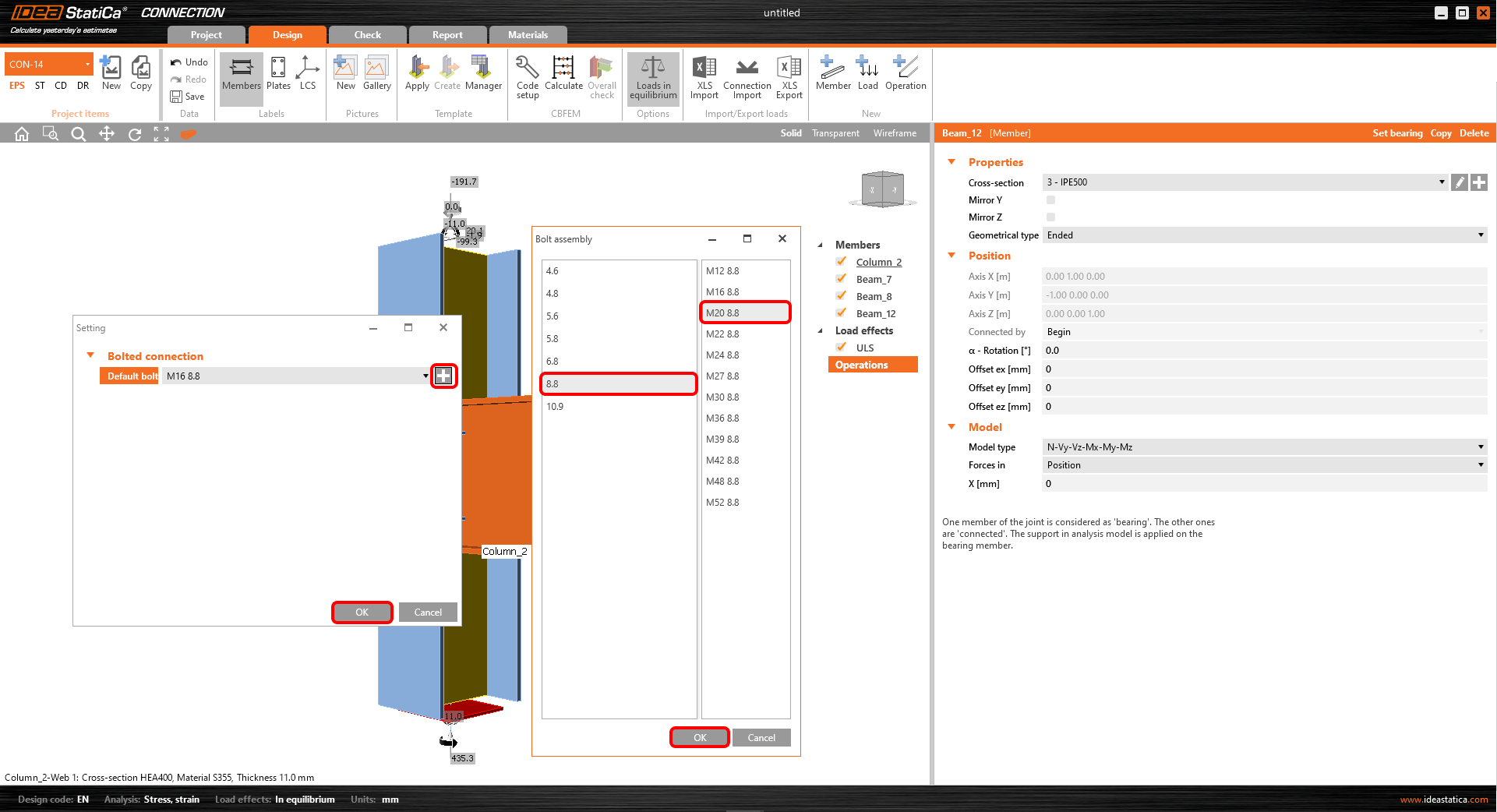

Далее зададим класс болтов и их размер.

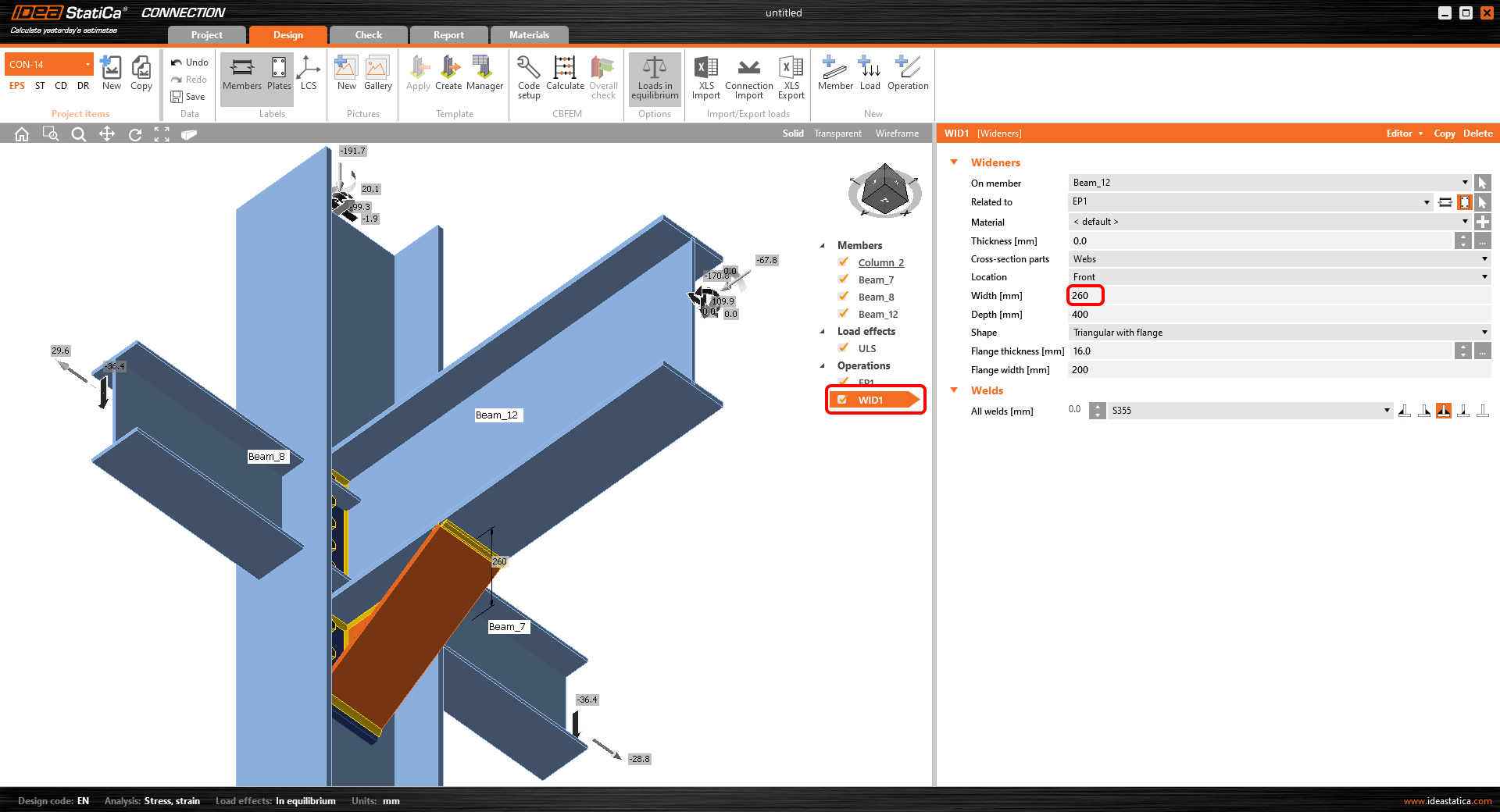

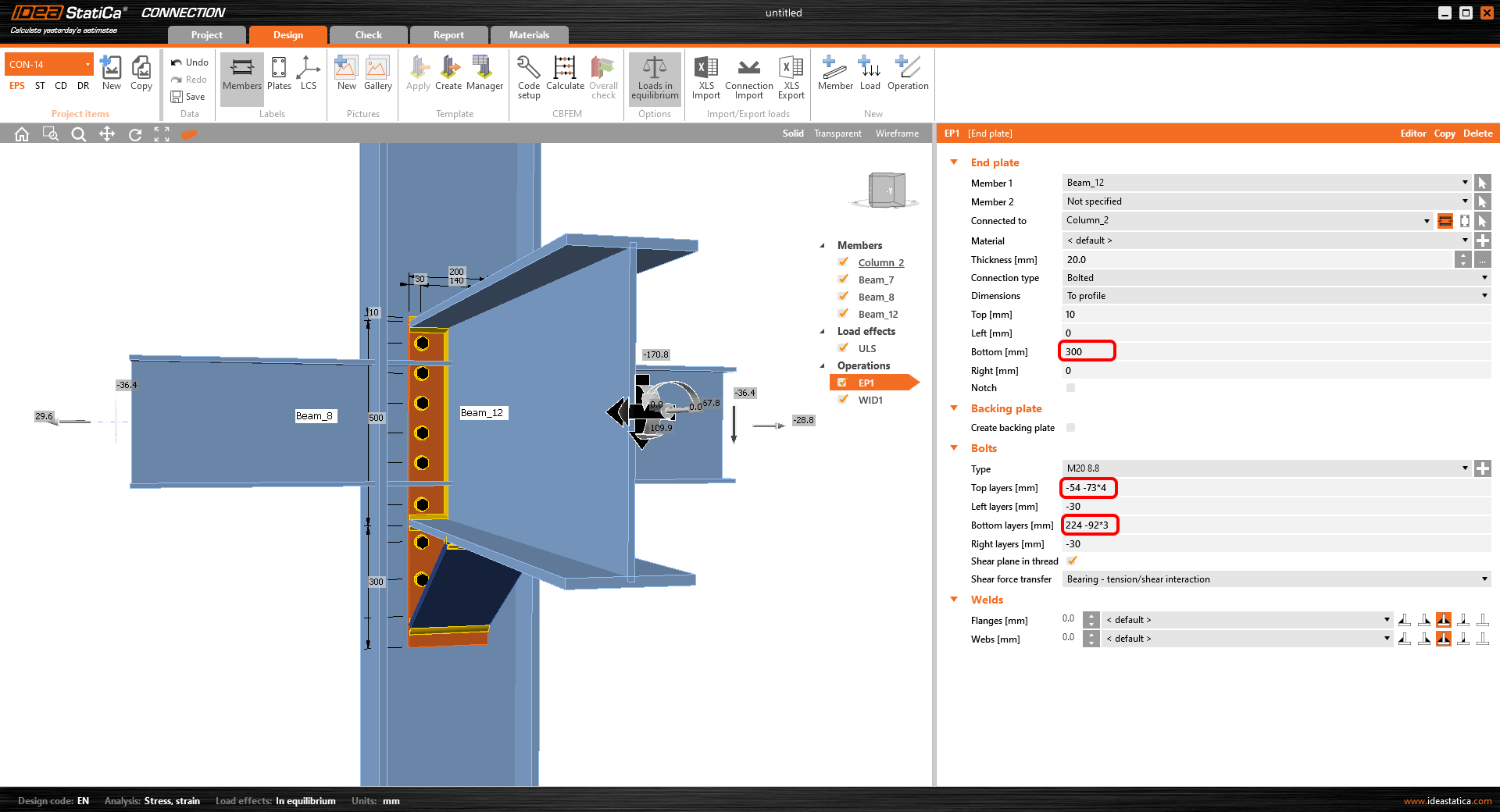

Фланце EP1 and вут WID1 были созданы, осталось настроить их параметры.

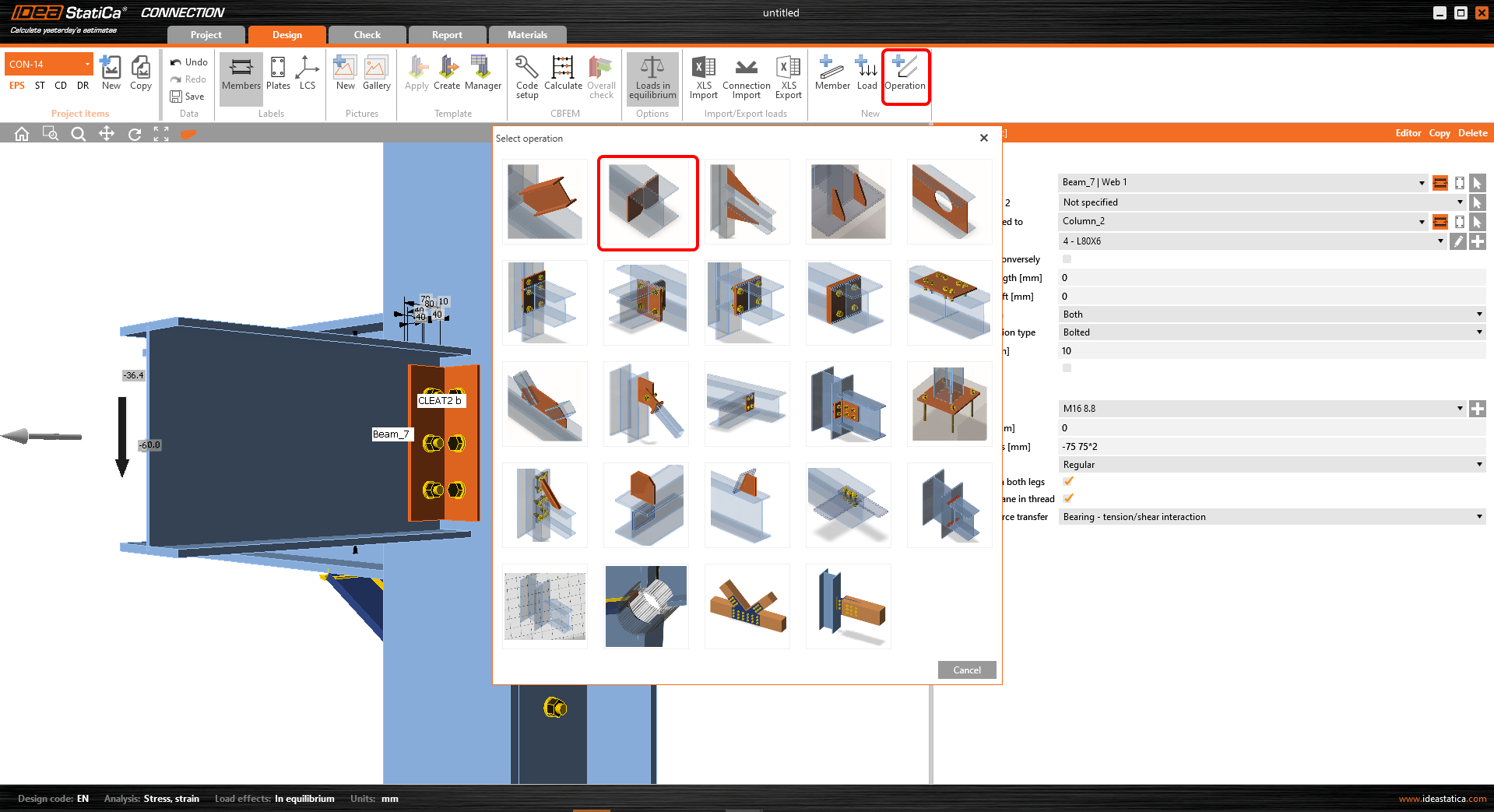

Чтобы прикрепить к колонне балки покрытия, воспользуемся кнопкой Операция (Operation) на верхней ленте и выберем Стык на уголках (Cleat).

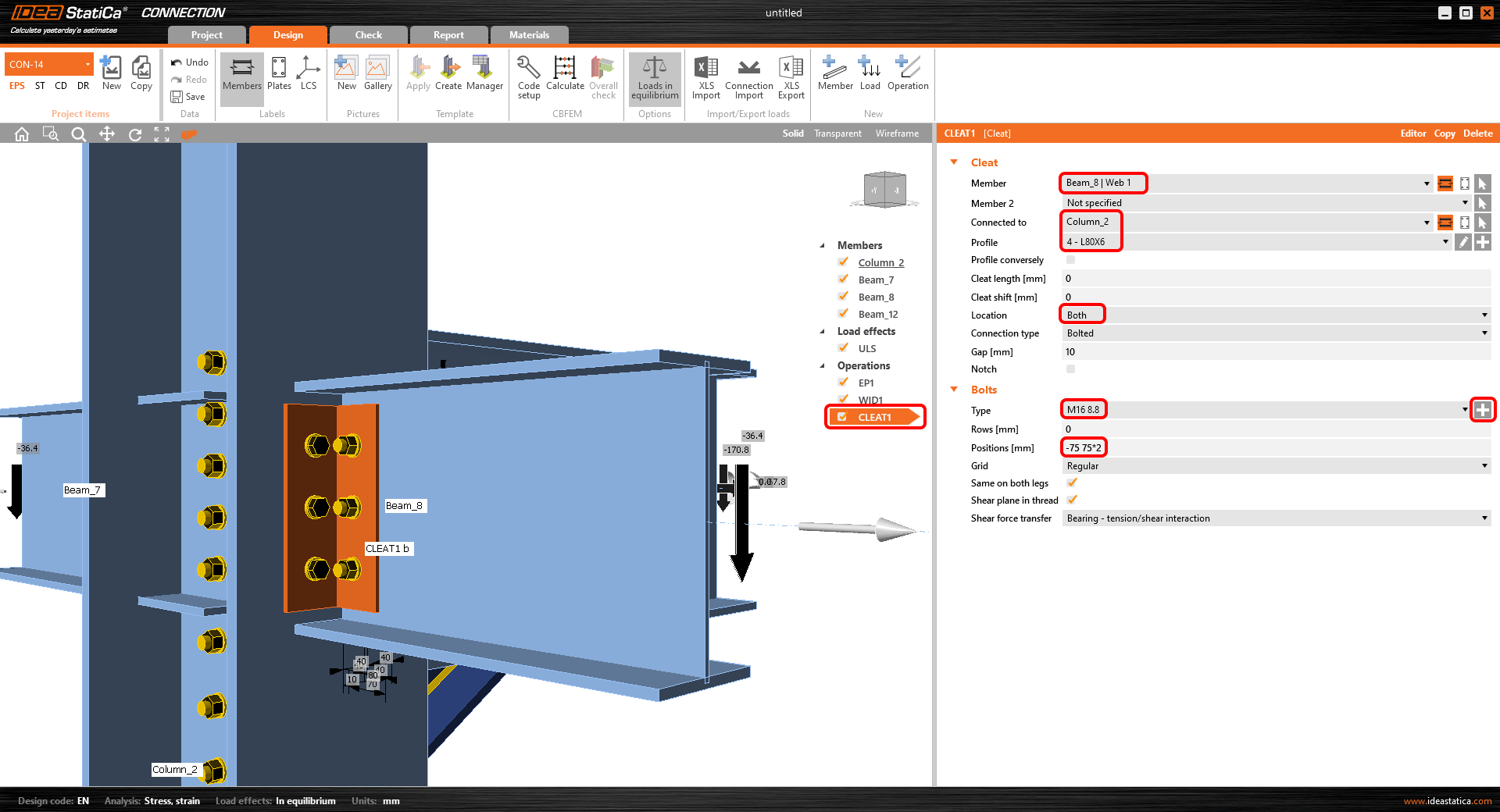

Монтажная операция CLEAT1 была добавлена, и мы можем отредактировать её свойства. Добавим новый размер болтов.

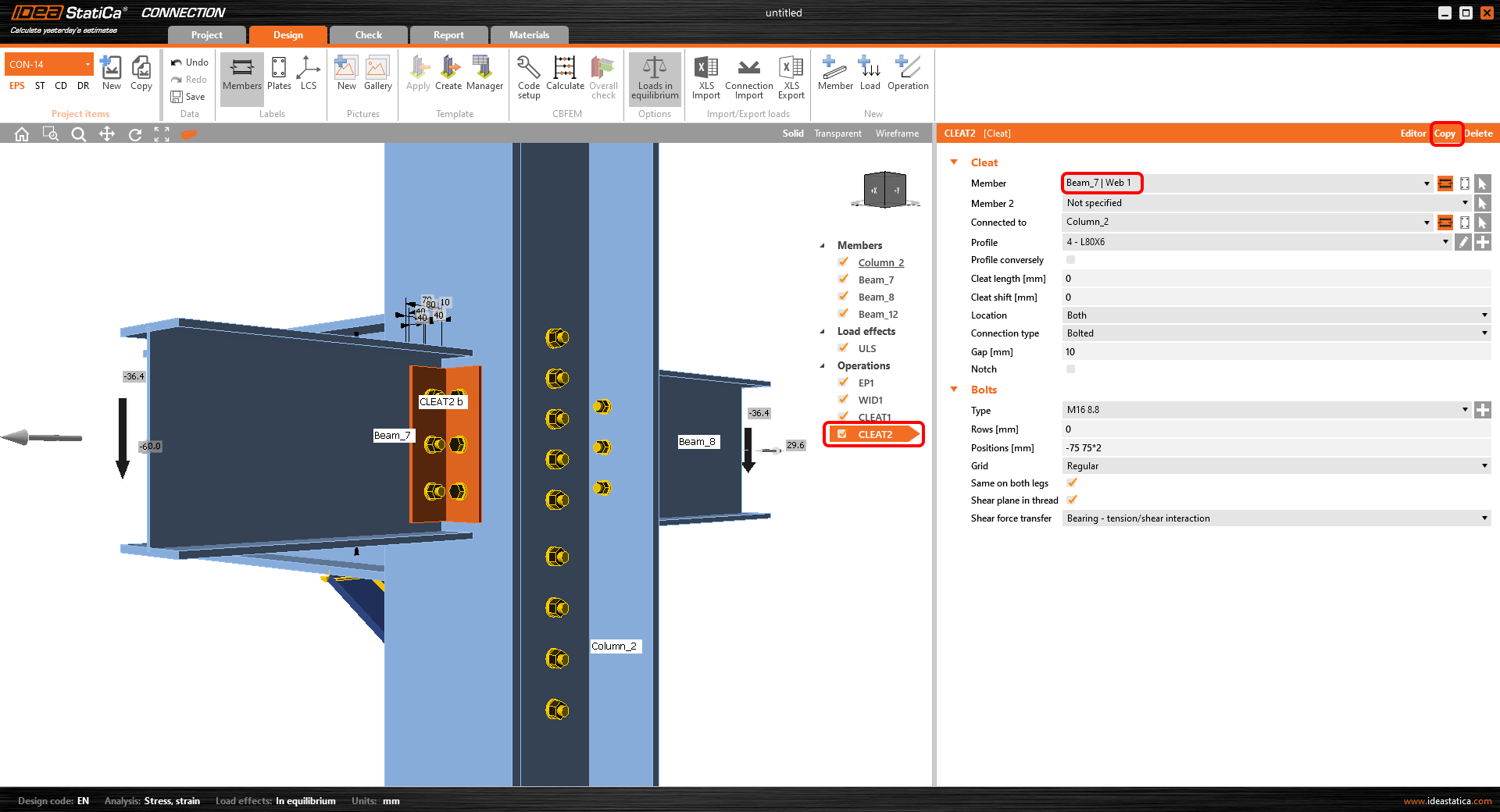

Чтобы скопировать эту операцию на другую балку, нажмём на кнопку Скопировать (Copy) на верхней ленте свойств монтажной операции и изменим один из параметров на Beam 7, как показано на рисунке ниже.

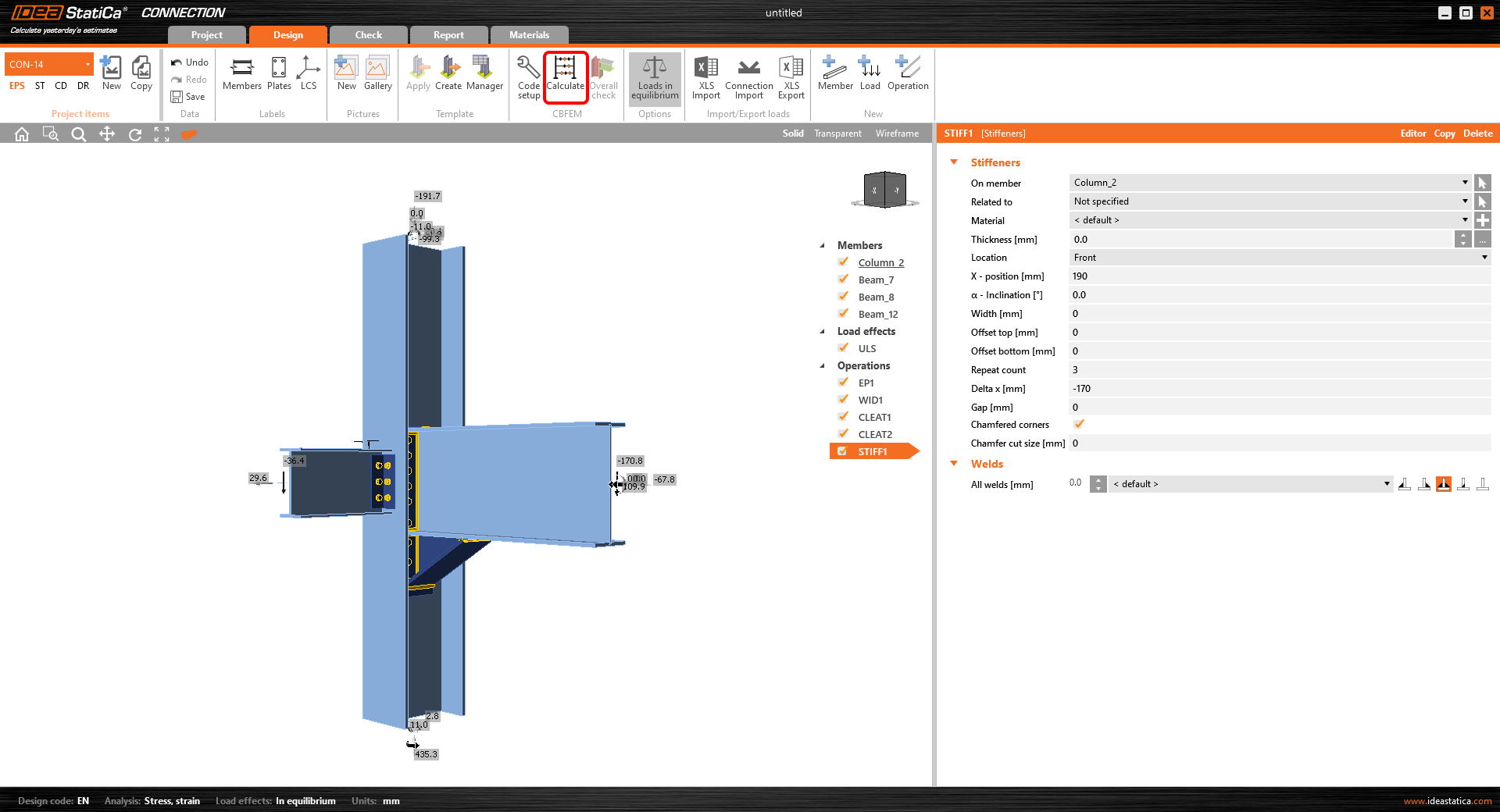

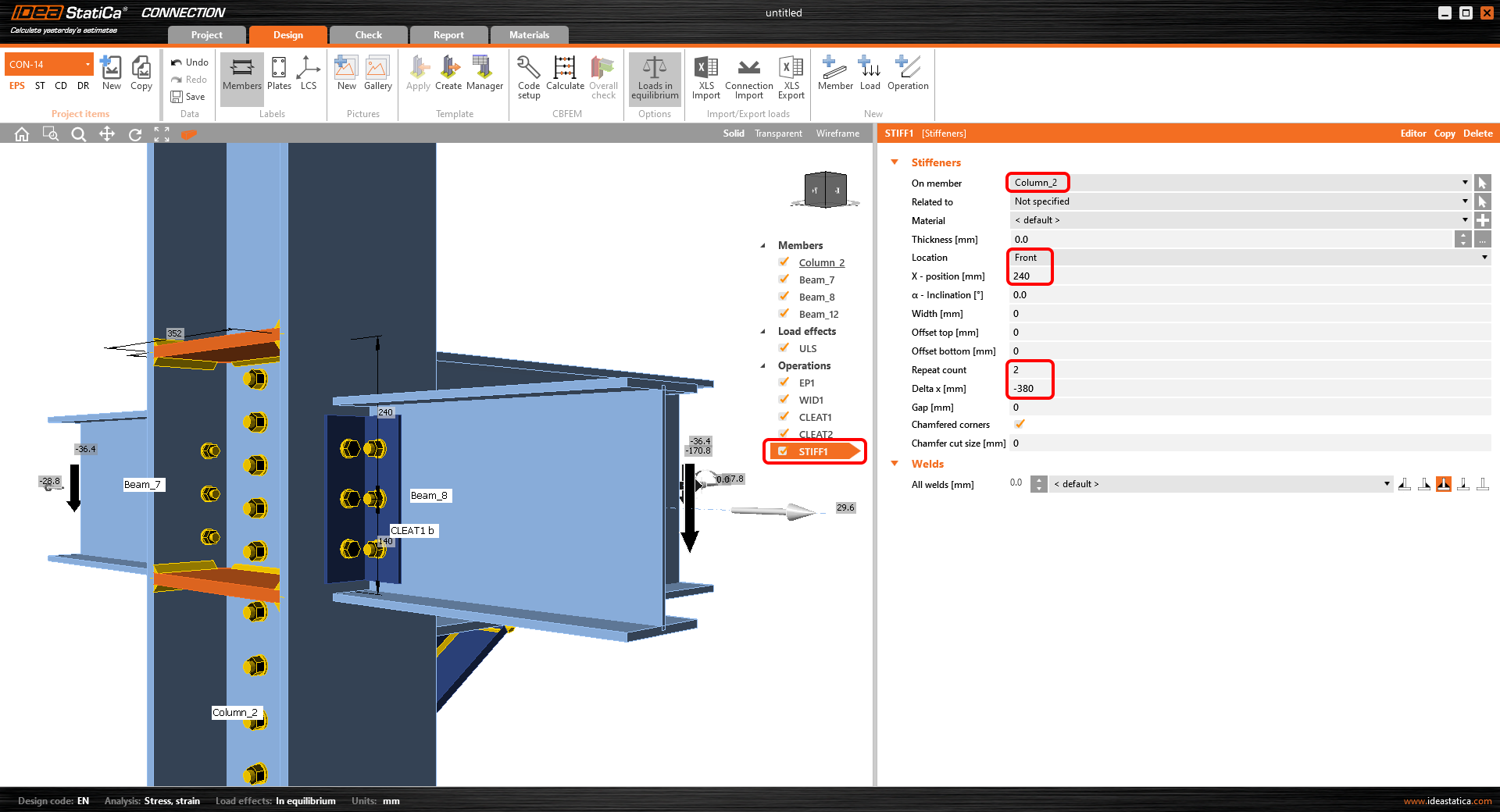

Последней операцией, которую мы здесь добавим – Ребро жёсткости.
Настроим положение и привязки рёбер жёсткости так, чтобы они болты и другие элементы.
Все соединения элементов готовы, и мы можем переходить к проверке по нормам.
Или можем закрыть проект CON-14 и продолжить работу с другими узлами.
Следующие операции будут относиться к двум другим узлам (CON-17, CON-57), импортированным из Robot в Code-check manager.

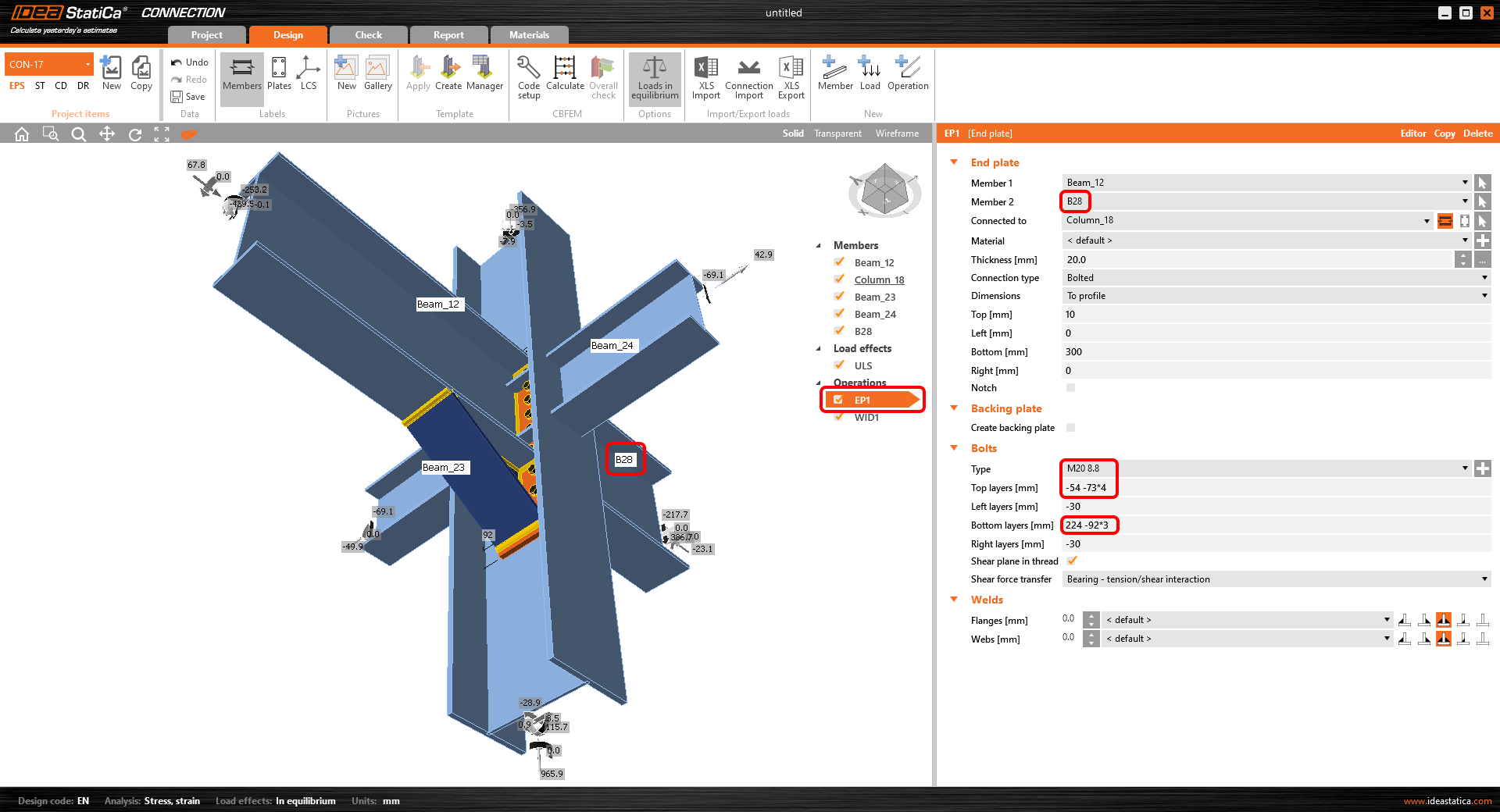

Монтажные операции узла CON-17 полностью повторяют модель CON-14 за исключением рёбер жёсткости. Поскольку это промежуточный узел, в монтажной операции End plate EP1 должен быть выбран элемент Member 2.

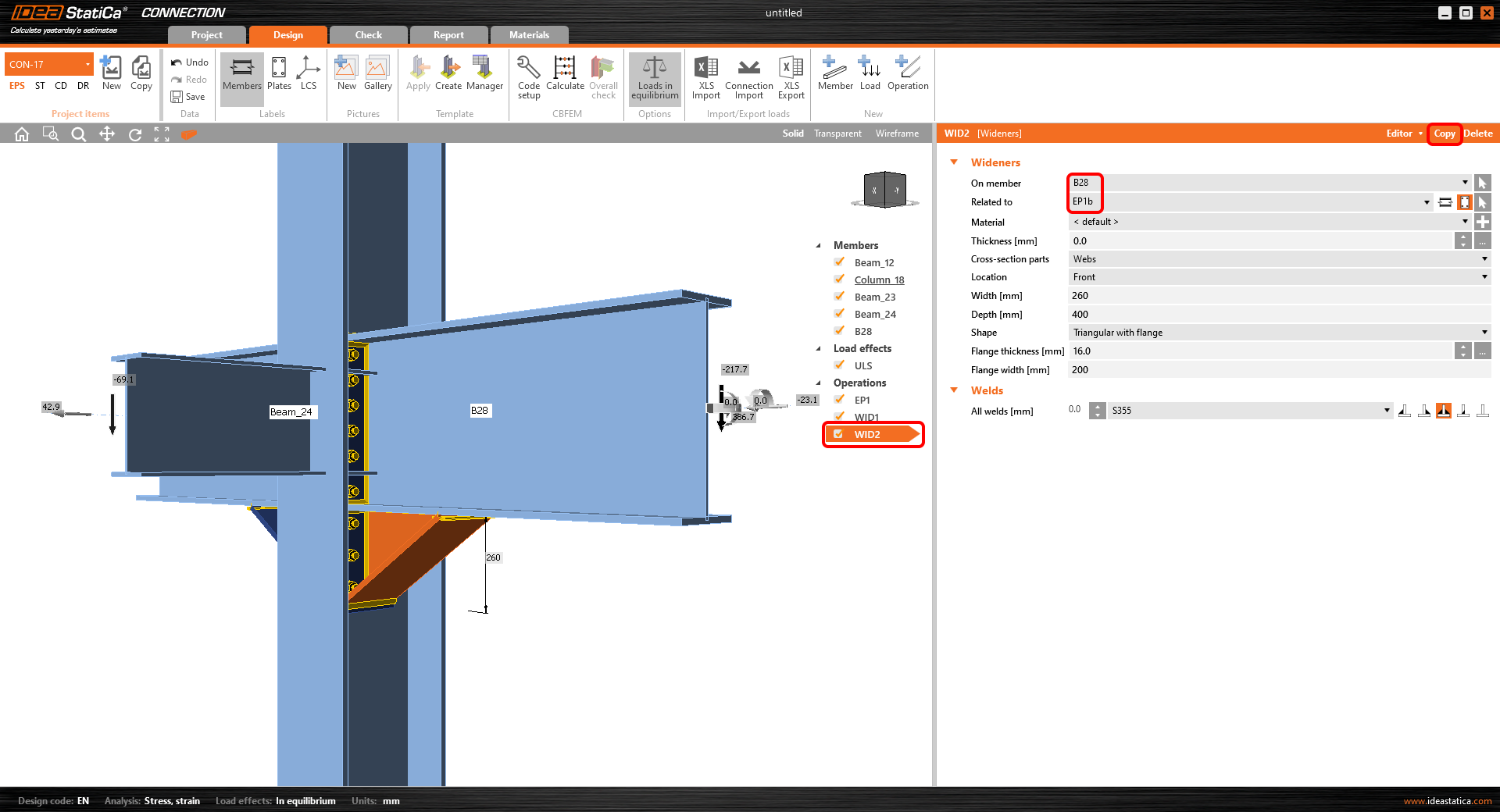

Скопируйте монтажную операцию WID1 и задайте нужные элементы в свойствах.
Шарнирное крепление балок перекрытия к колонне будет таким же, как в предыдущем узле (CON-14).

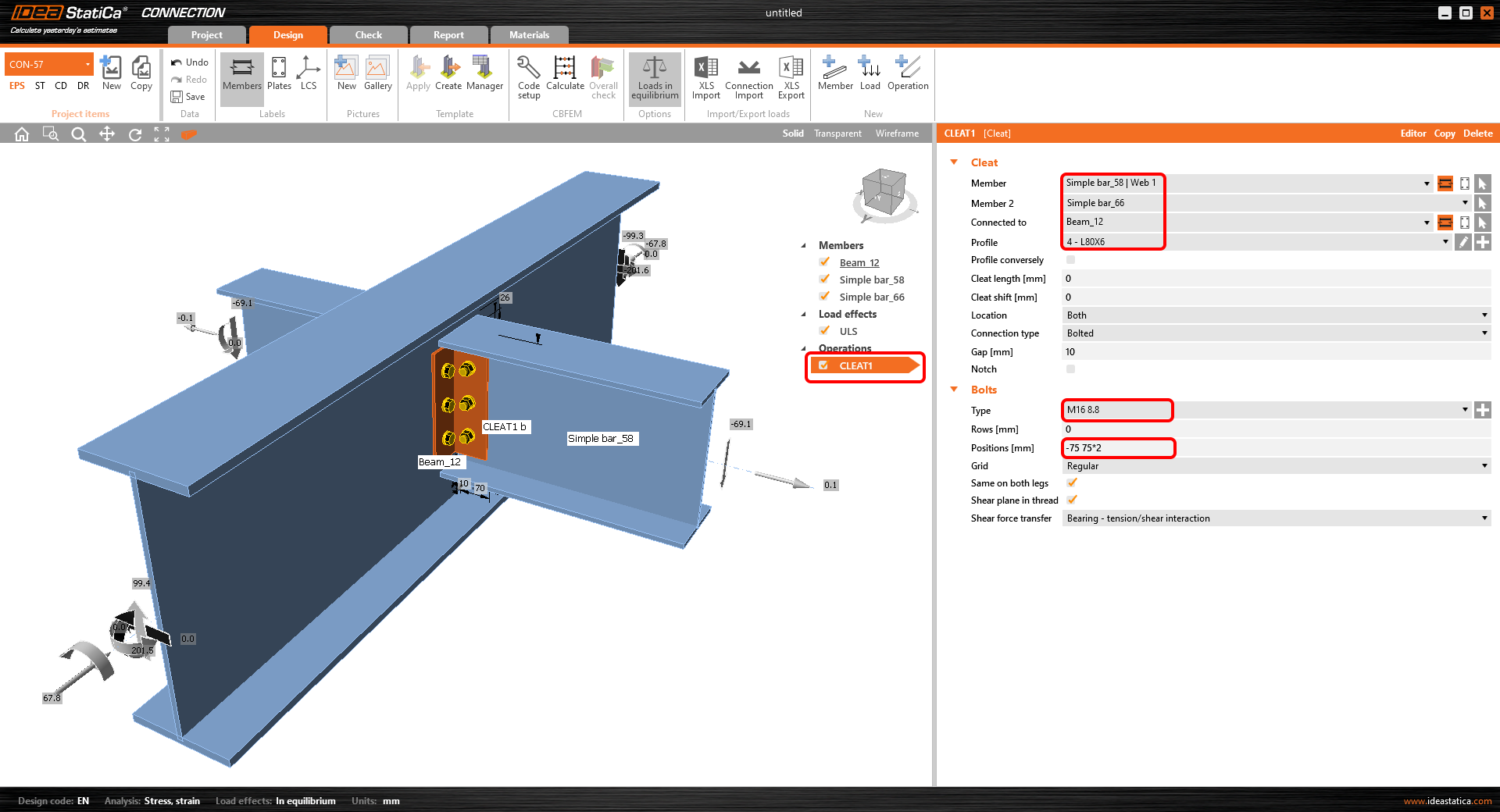

В соединении CON-57 будет только одна монтажная операция: стык на уголках.
6 Проверка

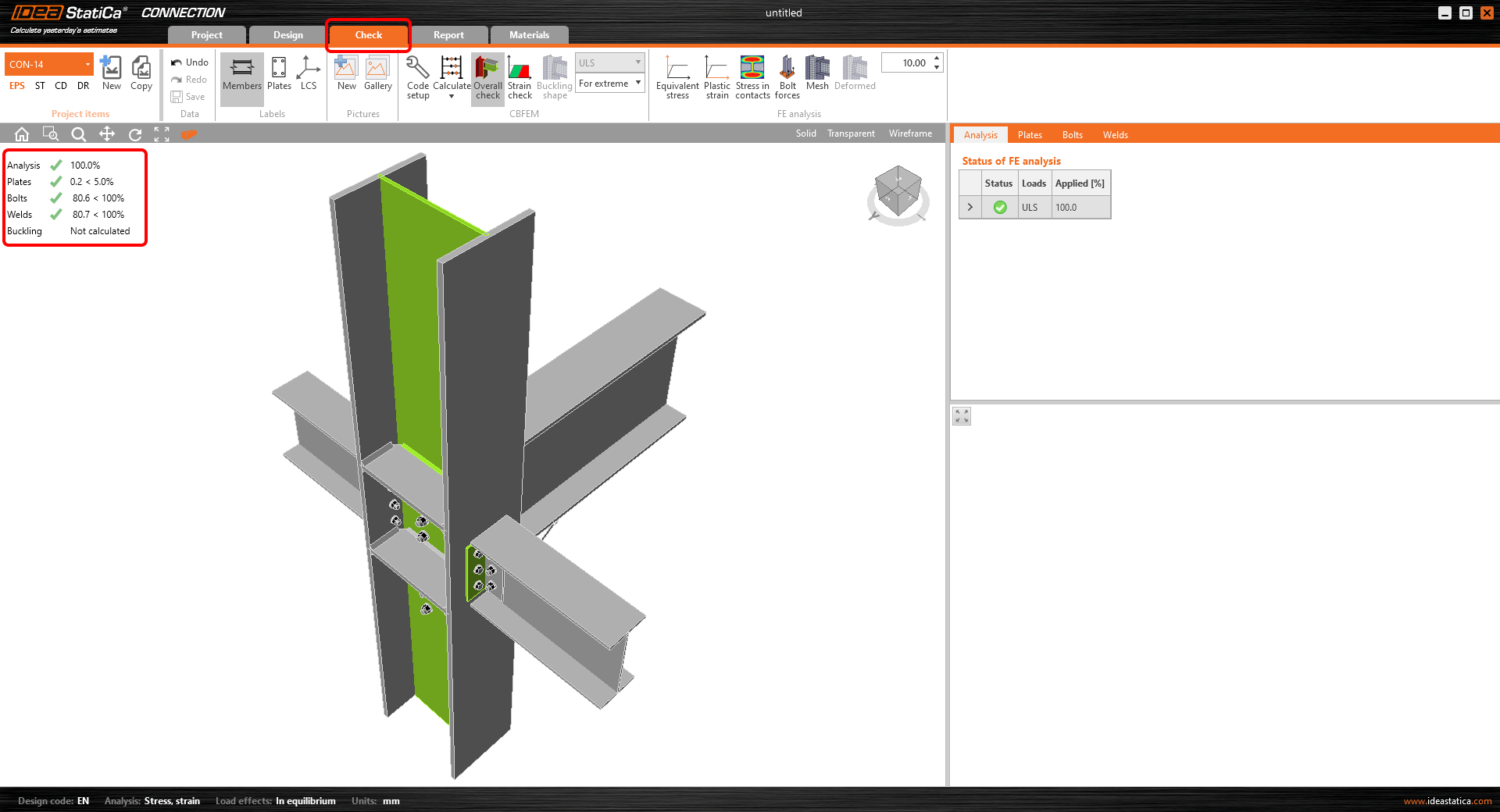

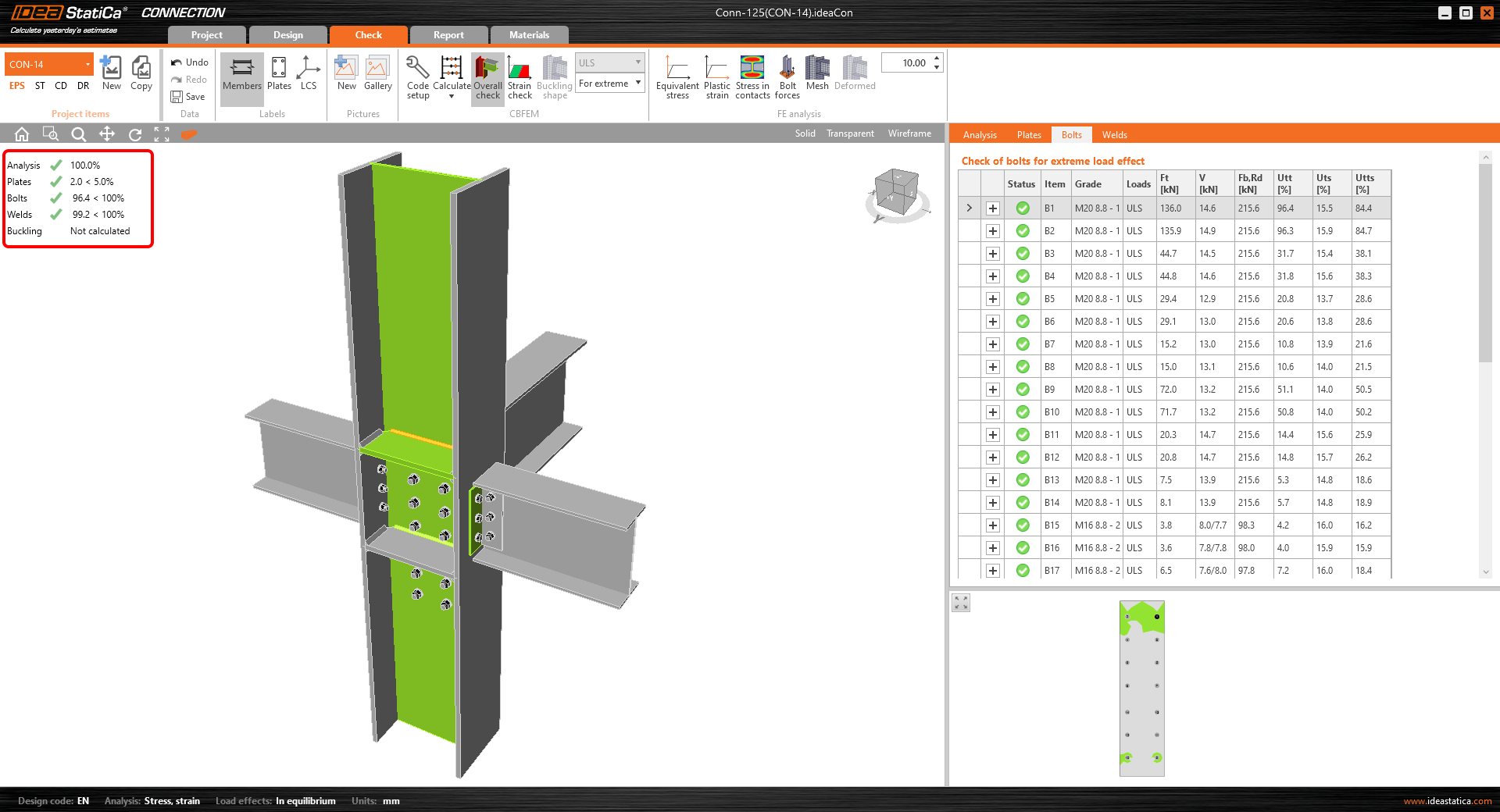

Нелинейный расчёт запускается с помощью кнопки Рассчитать. Аналитическая модель при этом будет создана автоматически, останется только проверить результаты. Краткая информация об общих проверках отображается прямо на 3D виде в левом верхнем углу.

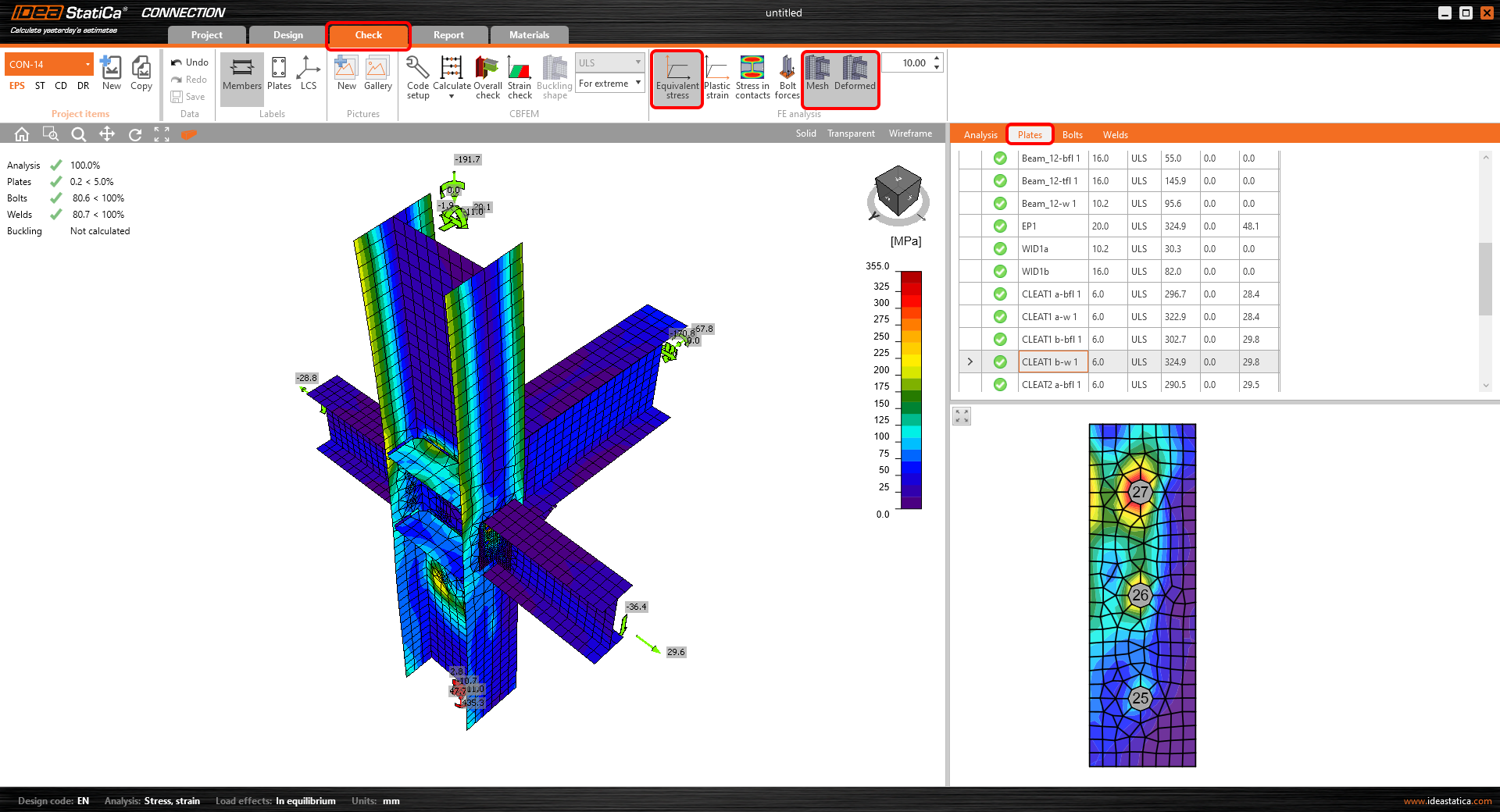

Все подробные результаты можно найти в таблице справа на 2D виде. Результаты проверки пластин, болтов, сварных швов будут отображаться на соответствующих вкладках. Вы также можете включить отображение Эквивалентных напряжений, Сетки КЭ и Деформированной схемы, нажав на верхней ленте нужные кнопки.
7 Отчёт

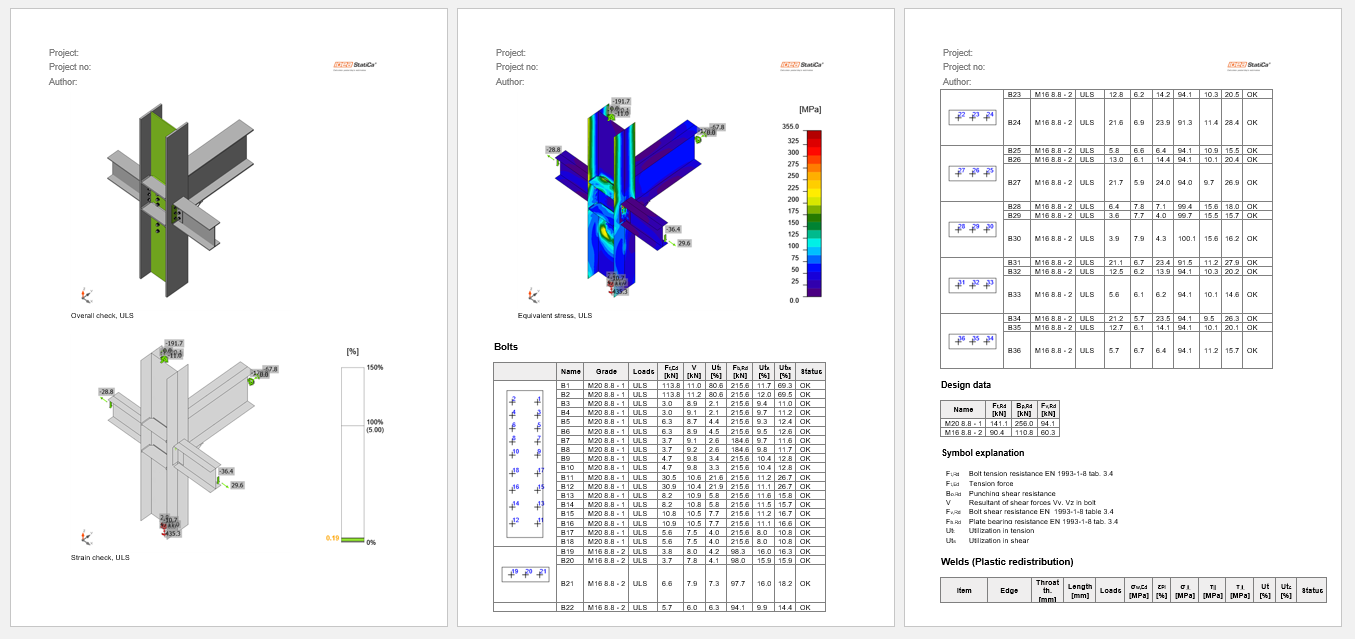

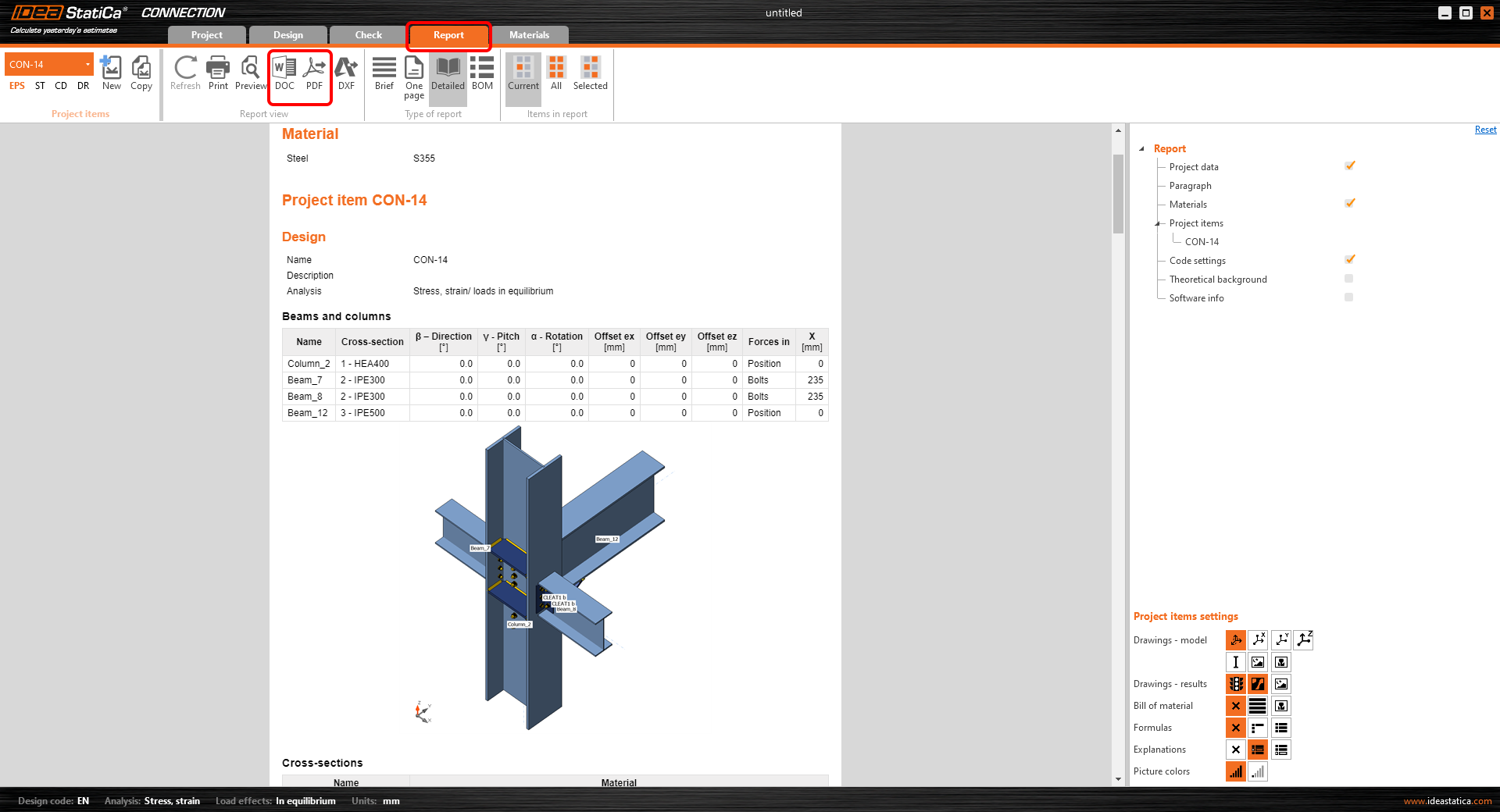

IDEA StatiCa позволяет сформировать подробный настраиваемый отчёт по результатам расчёта, вывести его на печать или сохранить в редактируемом формате.
8 Синхронизация моделей
Иногда бывает необходимо изменить что-нибудь в модели Robot Structural Analysis, например, интенсивность нагрузки, геометрические параметры, сечения элементов и т.д.
При оценке результатов зачастую можно заметить, что сечения некоторых элементов можно оптимизировать.
Сохраните проект и закройте приложение IDEA StatiCa Connection.

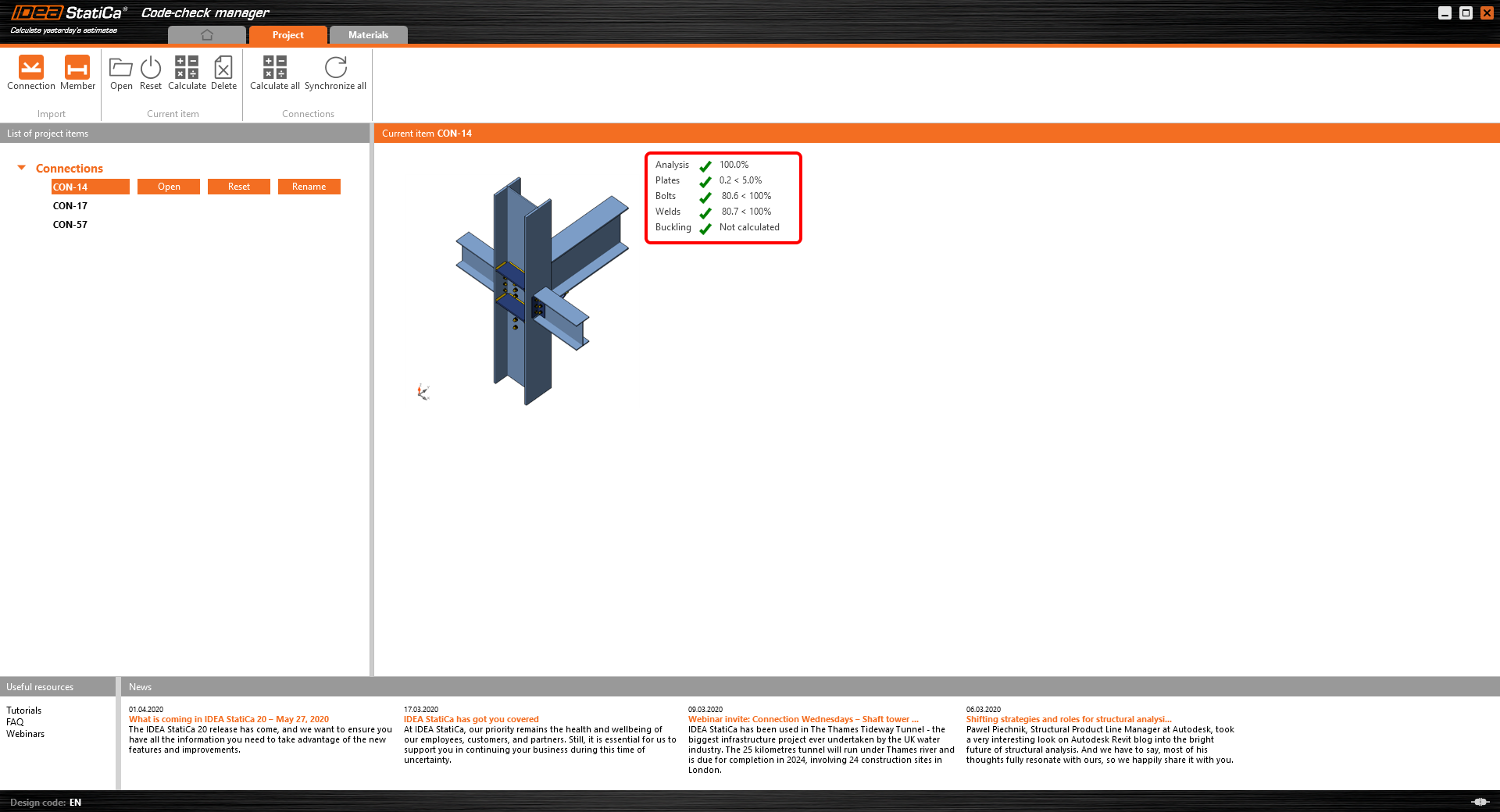

Все узлы, экспортированные из Robot Structural Analysis в IDEA StatiCa, будут храниться в Code-check manager, вы сможете найти их в виде списка с краткими результатами проверки по каждому узлу (если они будут доступны).

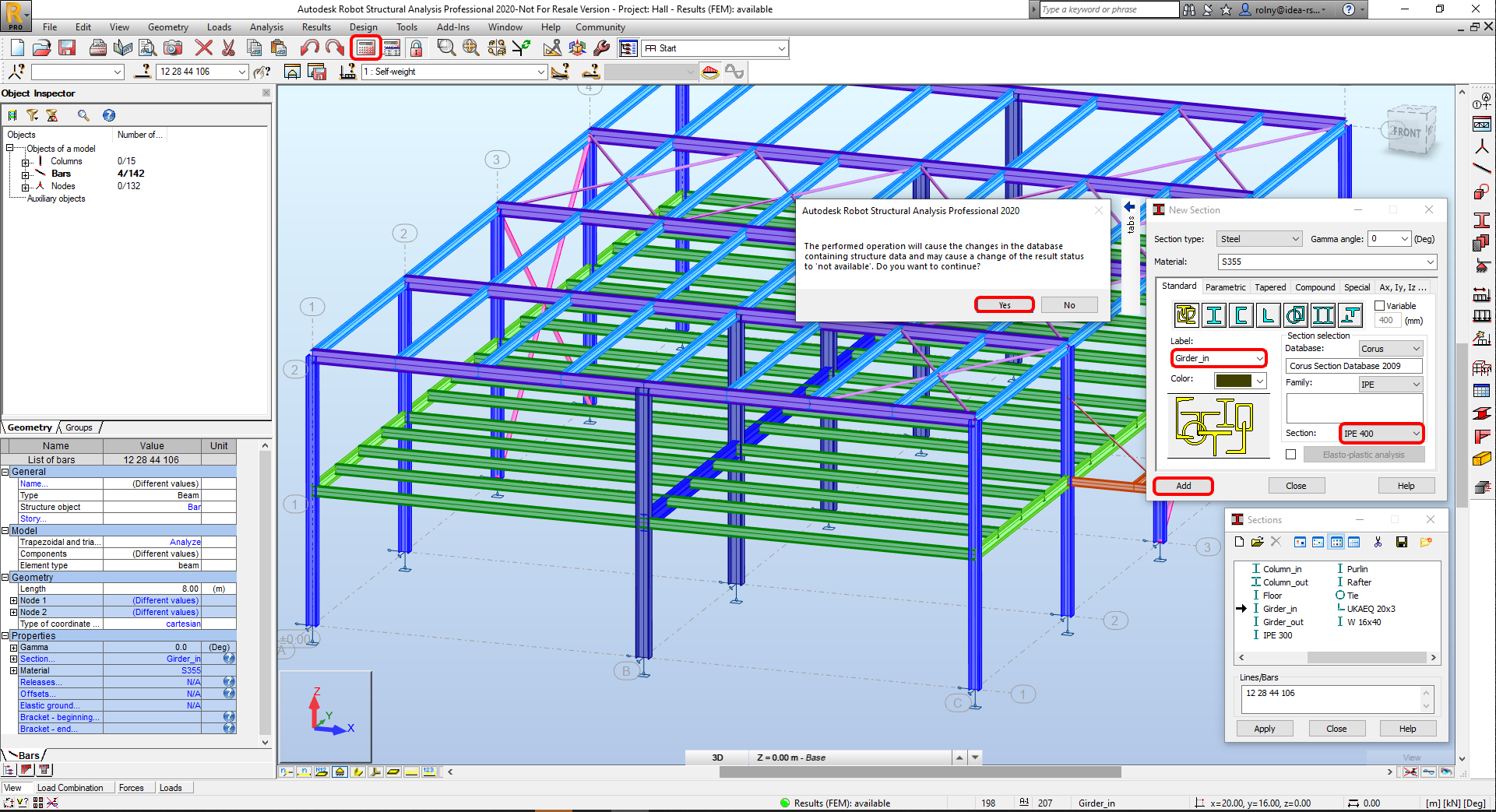

Не закрывая Code-check manager вернёмся к рабочему окну Robot Structural Analysis с открытым проектом. Изменим сечения внутренних ригелей, заменив IPE 500 на IPE 400, подтвердим изменения в базе данных и пересчитаем модель в RSA.

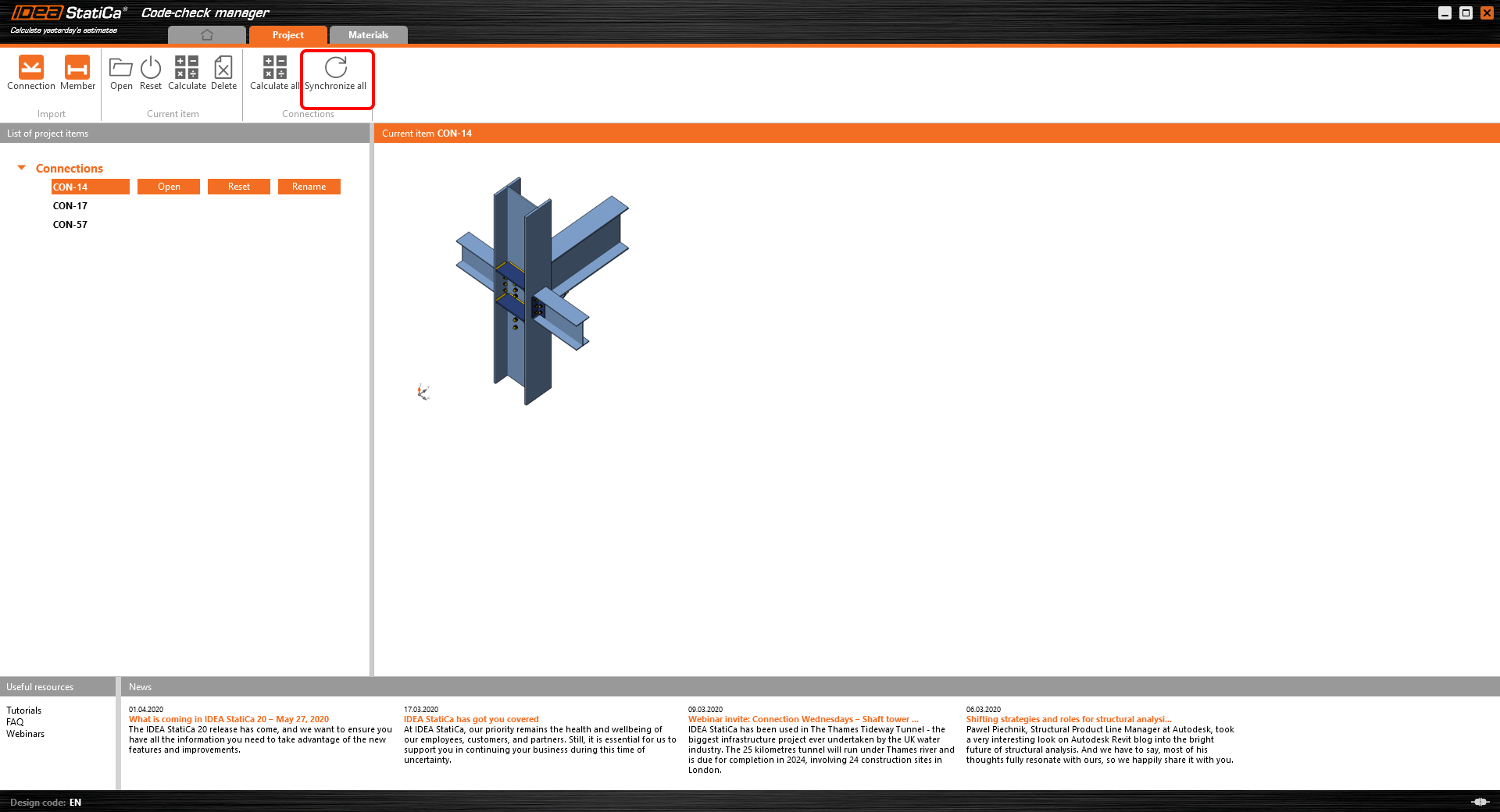

Вернёмся обратно к Code-check manager и нажмём на кнопку Обновить всё (Synchronize all).

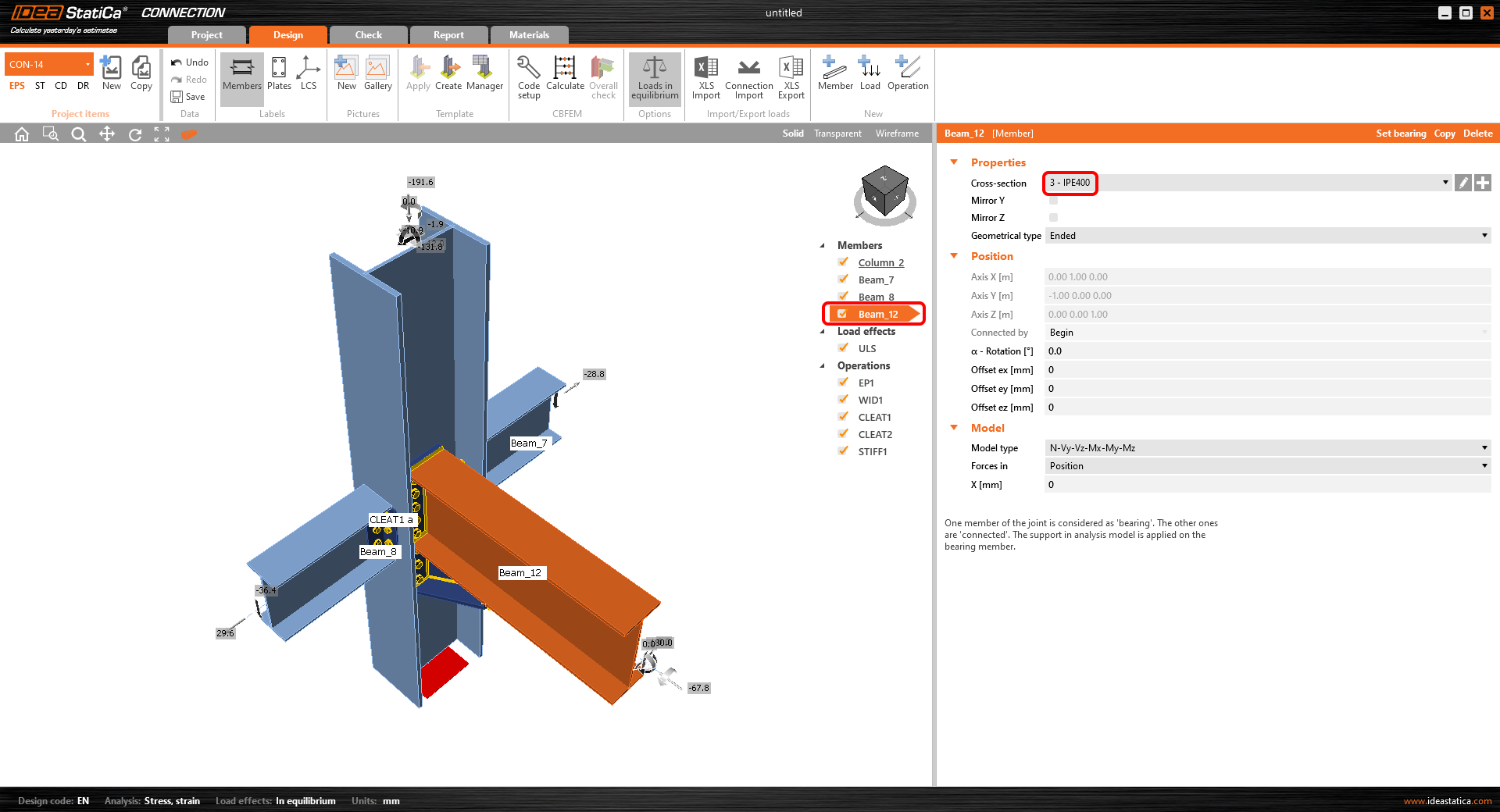

После обновления откроем, например, узел CON-14 и проверим, требуется ли дополнительная настройка монтажных операций в связи с изменением сечения.

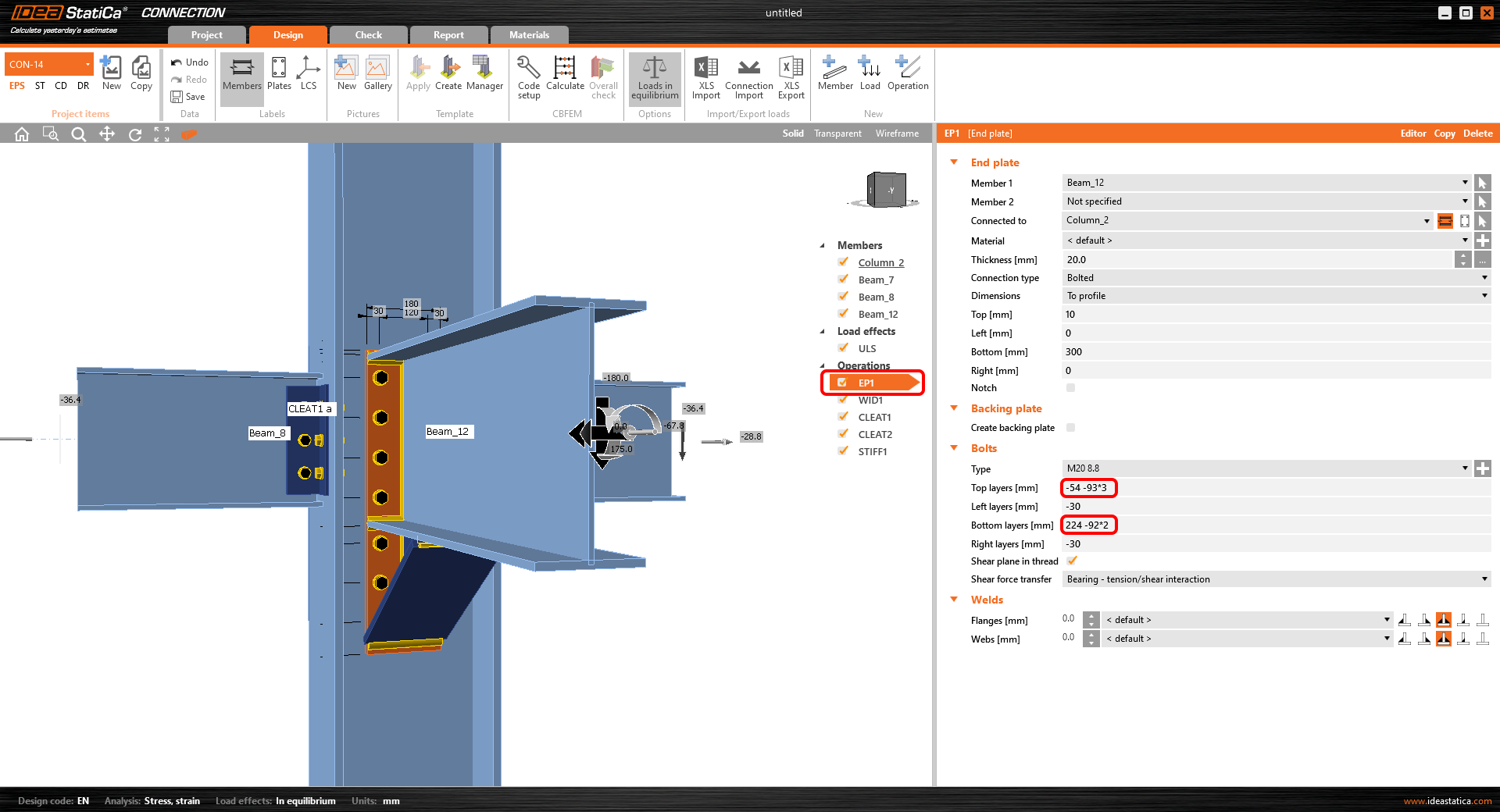

Уменьшим количество болтов в монтажной операции end plate EP1 и увеличим шаг между ними.

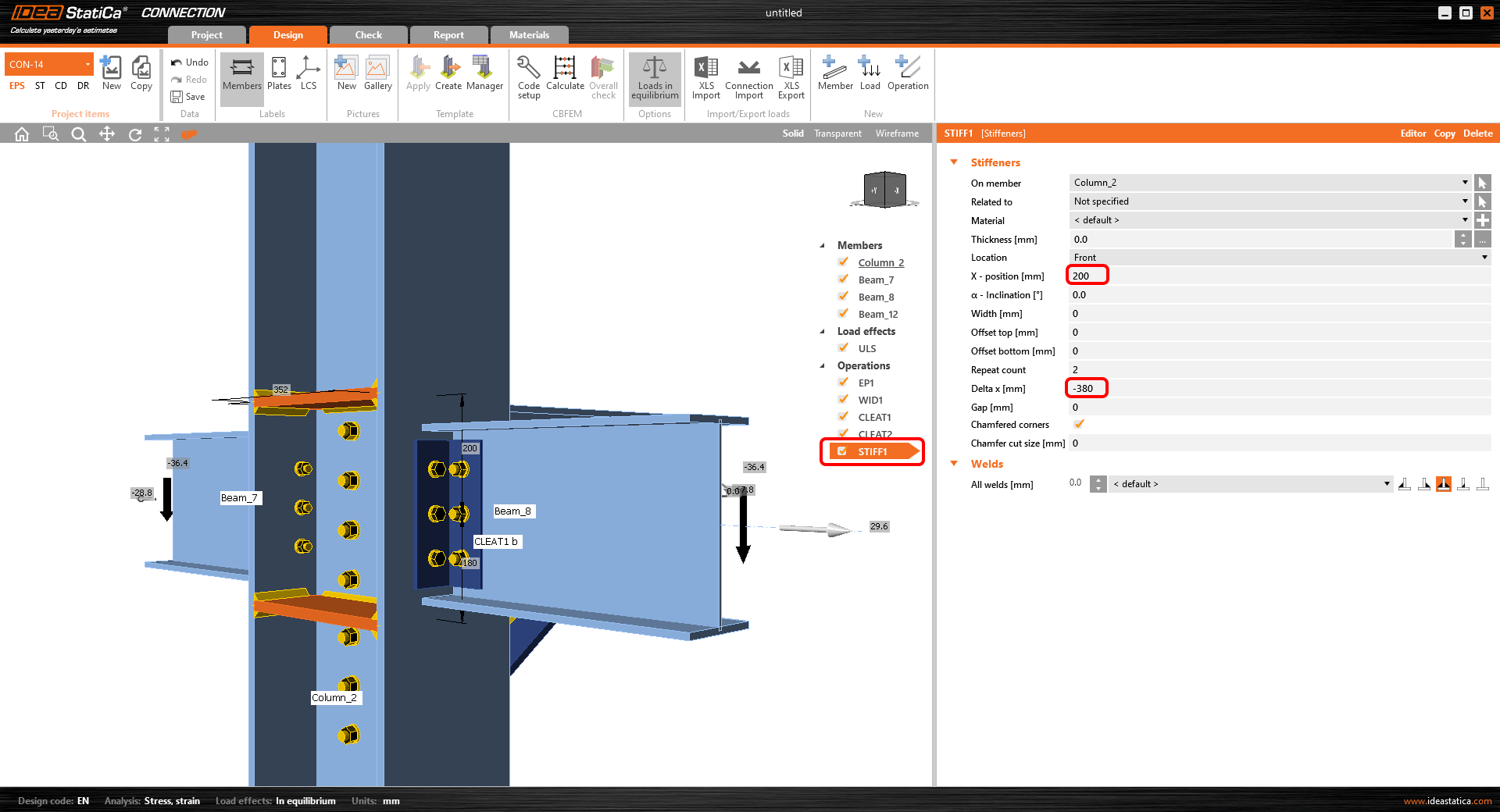

Далее изменим положение рёбер жёсткости колонны.
Пересчитаем узел, выполнив проверки по нормам, и оценим результаты.
Похожим образом можно настроить монтажные операции для остальных узлов и повторить их расчёт.
Таким образом, вы сконструировали узлы, оптимизировали их и проверили по нормам ЕС. На этом данный урок завершён.
