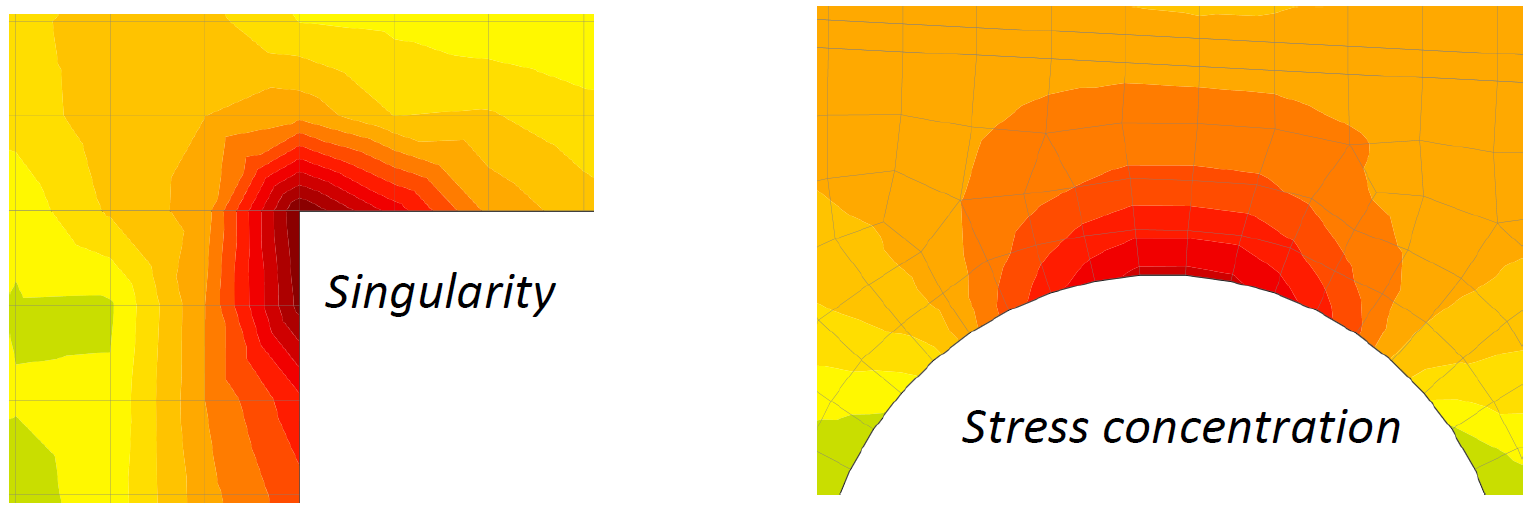

Vârfurile de tensiune (singularitățile) pot fi ignorate la verificarea limitării tensiunilor! Înainte de a explica această opțiune în detaliu, să reamintim cum diferă singularitatea, care poate fi ignorată, de concentrarea de tensiuni, care nu poate fi ignorată. În figura de mai jos, puteți vedea un vârf tipic de tensiune (singularitate) într-un colț ascuțit și o concentrare tipică de tensiuni în jurul unei goluri.
Arată foarte similar, deci cum puteți recunoaște singularitatea față de concentrarea de tensiuni? Când puteți utiliza verificarea tensiunilor limitate? Ei bine, decizia aparține întotdeauna inginerului responsabil. Vă putem oferi sfaturi și enumera câteva singularități tipice pentru a vă ajuta.
- Când există o schimbare rapidă a tensiunii într-un element al plasei – există o singularitate.
- Dacă tensiunea depășește semnificativ limita doar într-un nod al plasei – există o singularitate.
- Numai zonele foarte mici cu tensiuni nesatisfăcătoare ar trebui ignorate.
- Singularități tipice – colțuri ascuțite, nodul plasei care se află în apropierea ancorajului sau a plăcii de reazem și nu este inclus în zona parțial încărcată.

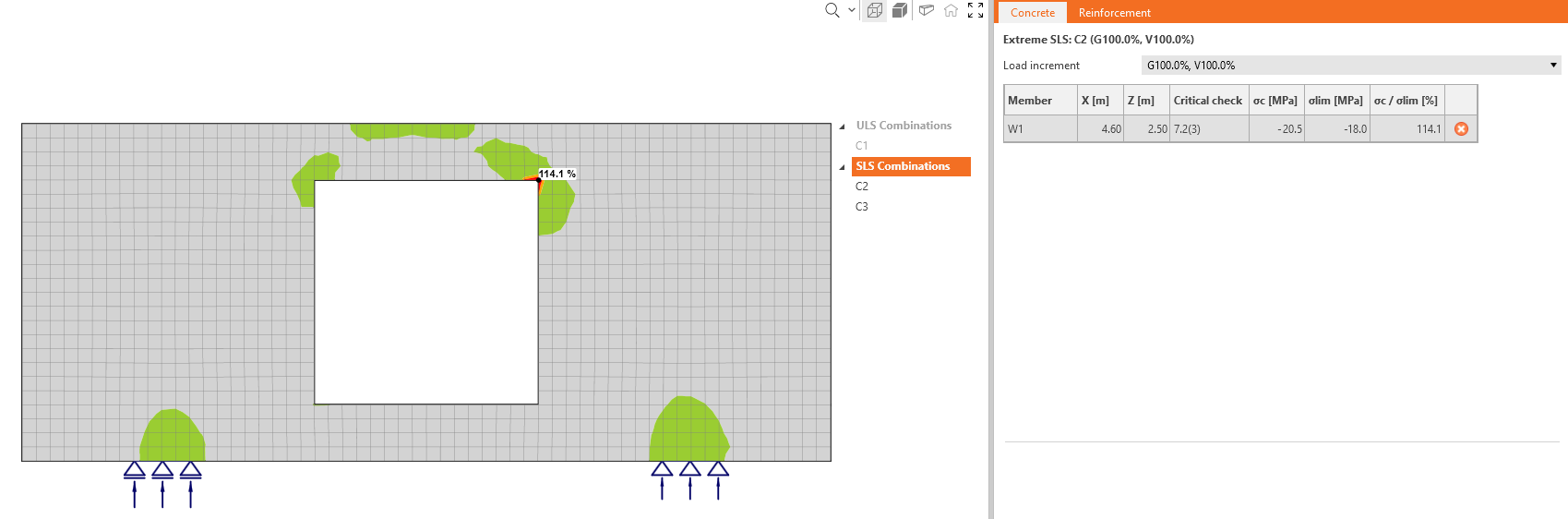

Acum, să explicăm cum funcționează această funcție. Există un perete cu o goluri cu o verificare nesatisfăcătoare a limitării tensiunilor în colțul ascuțit din dreapta.

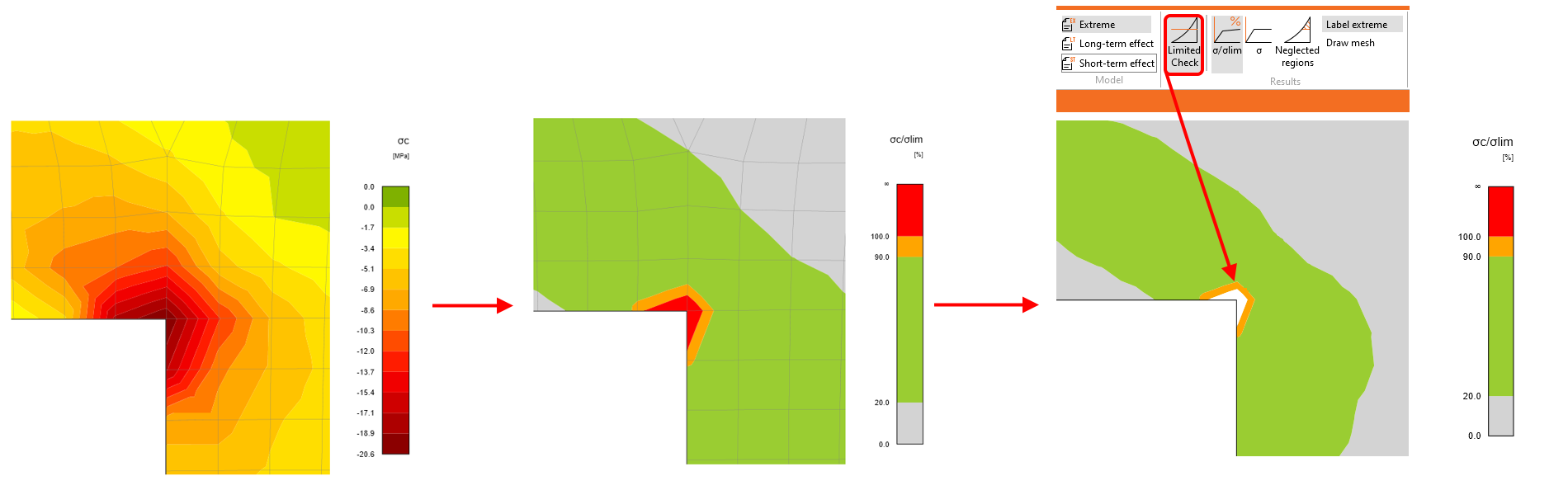

După cum puteți vedea, zona este foarte mică în raport cu întreaga structură. Există o opțiune în bara de instrumente superioară care vă permite să ignorați zonele nesatisfăcătoare.

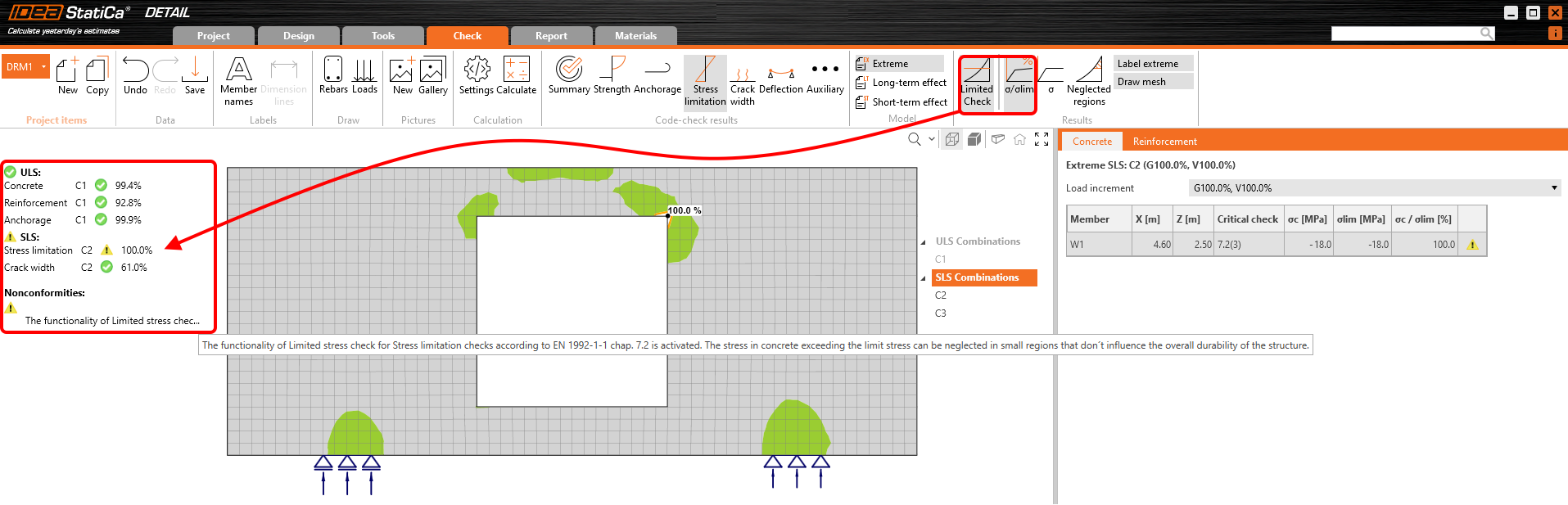

Gradul de utilizare este apoi 100%, iar neconformitatea apare.

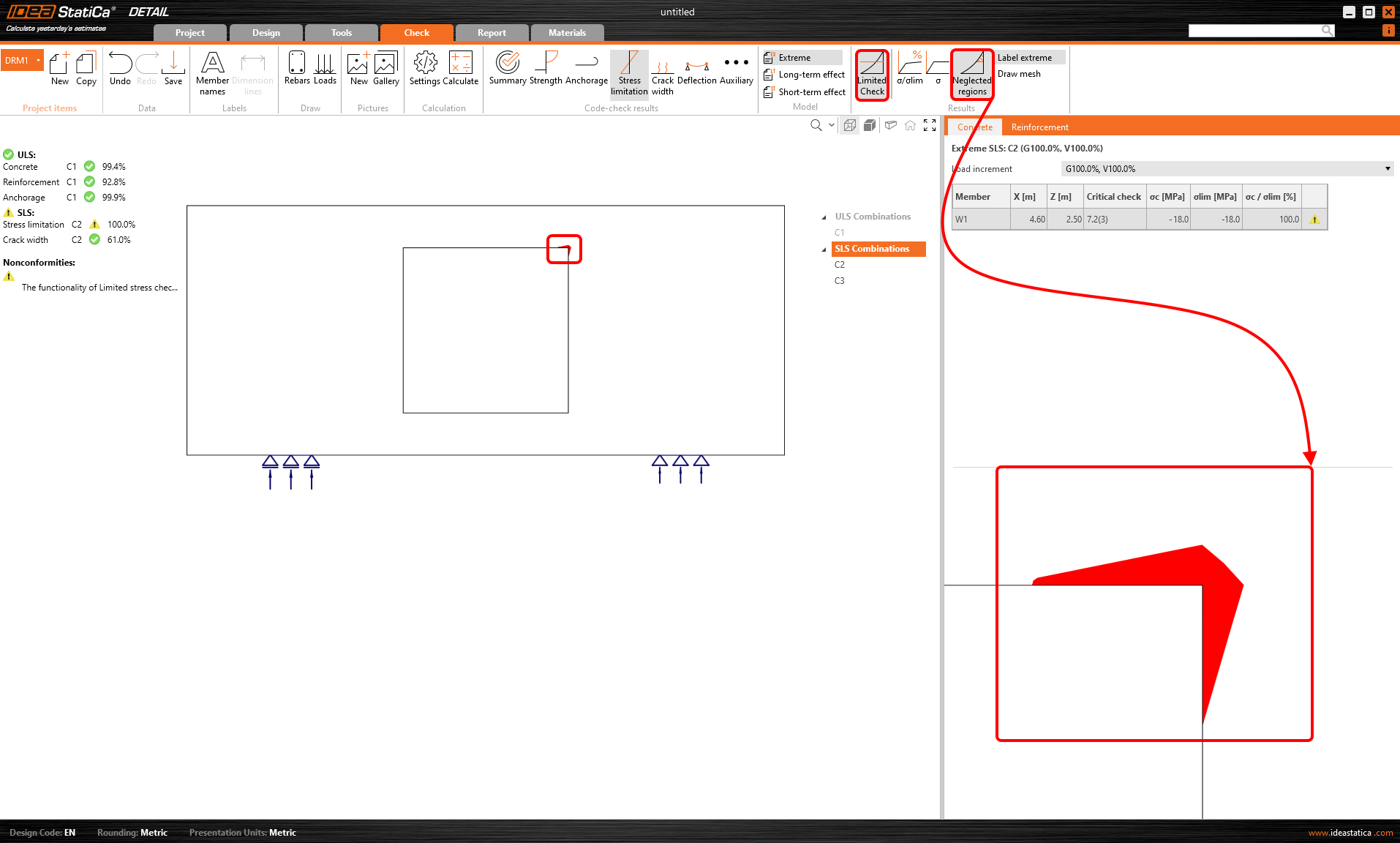

Puteți afișa, de asemenea, zonele ignorate.
Toate aceste verificări și imagini pot fi adăugate în raport. Astfel, va fi indicat că anumite zone au fost ignorate sau cât de mari sunt aceste zone. Puteți alege dacă doriți să raportați valorile originale sau nu, etc.
