Ce este Hilti PROFIS Engineering Suite?
Hilti PROFIS Engineering Suite este un software bazat pe cloud pentru ingineri structuriști, specializat în proiectarea și analiza sistemelor de ancorare, plăcilor de bază și îmbinărilor metalice. Suportă standarde internaționale de proiectare precum ACI și Eurocode și se integrează cu echipamentele Hilti pentru a oferi soluții de ancorare optimizate.

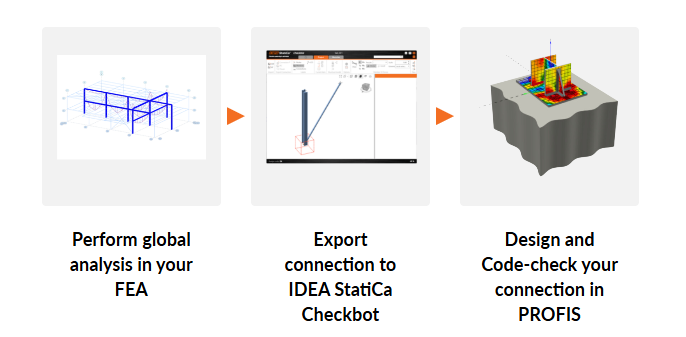

Flux de lucru FEA – Checkbot – PROFIS
Cum se utilizează plugin-ul

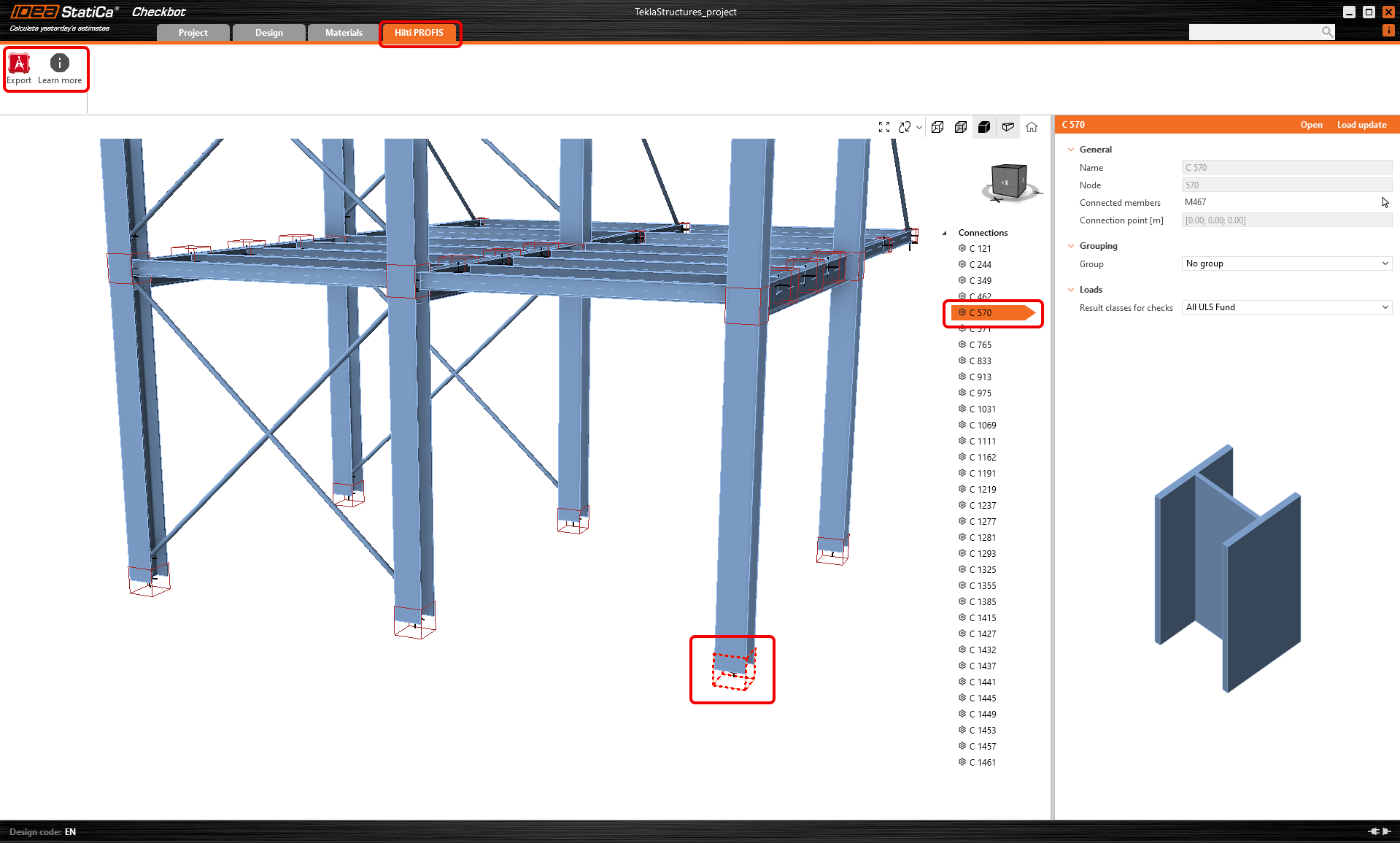

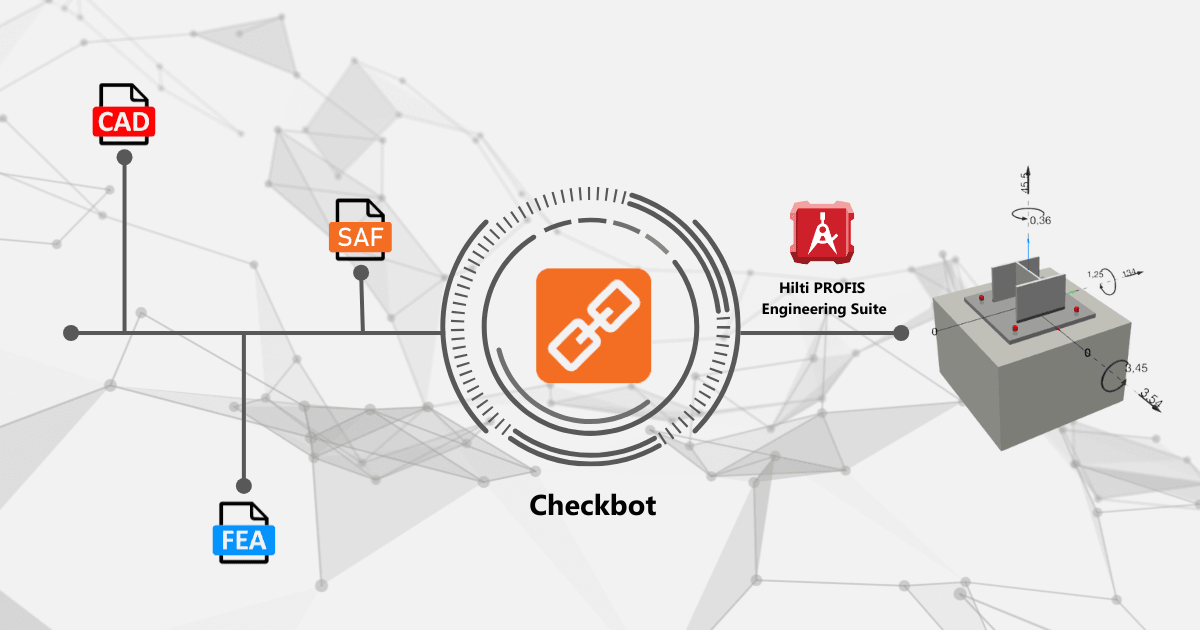

Pentru a importa date din orice software de analiză globală în Hilti PE, informațiile sunt aduse mai întâi în Checkbot prin orice legătură BIM. O filă „HILTI PROFIS" din Checkbot facilitează exportul către procesul Hilti. Prin selectarea unui nod cu un singur element ancorat, utilizatorii pot exporta datele direct în Hilti PE folosind butonul Export, asigurând transferul precis al datelor structurale relevante pentru analize ulterioare.
Butonul Export din Checkbot lansează Hilti PE și, după autentificare, creează automat un nou proiect cu același nume ca proiectul din Checkbot. În cadrul acestui proiect, se generează un nou calcul.
Întregul flux de lucru este disponibil chiar și cu o licență Basic IDEA StatiCa, ceea ce înseamnă că este disponibil gratuit. Modul de utilizare a plugin-ului este descris pas cu pas în următorul articol, accesibil și din butonul Aflați mai multe din Checkbot.

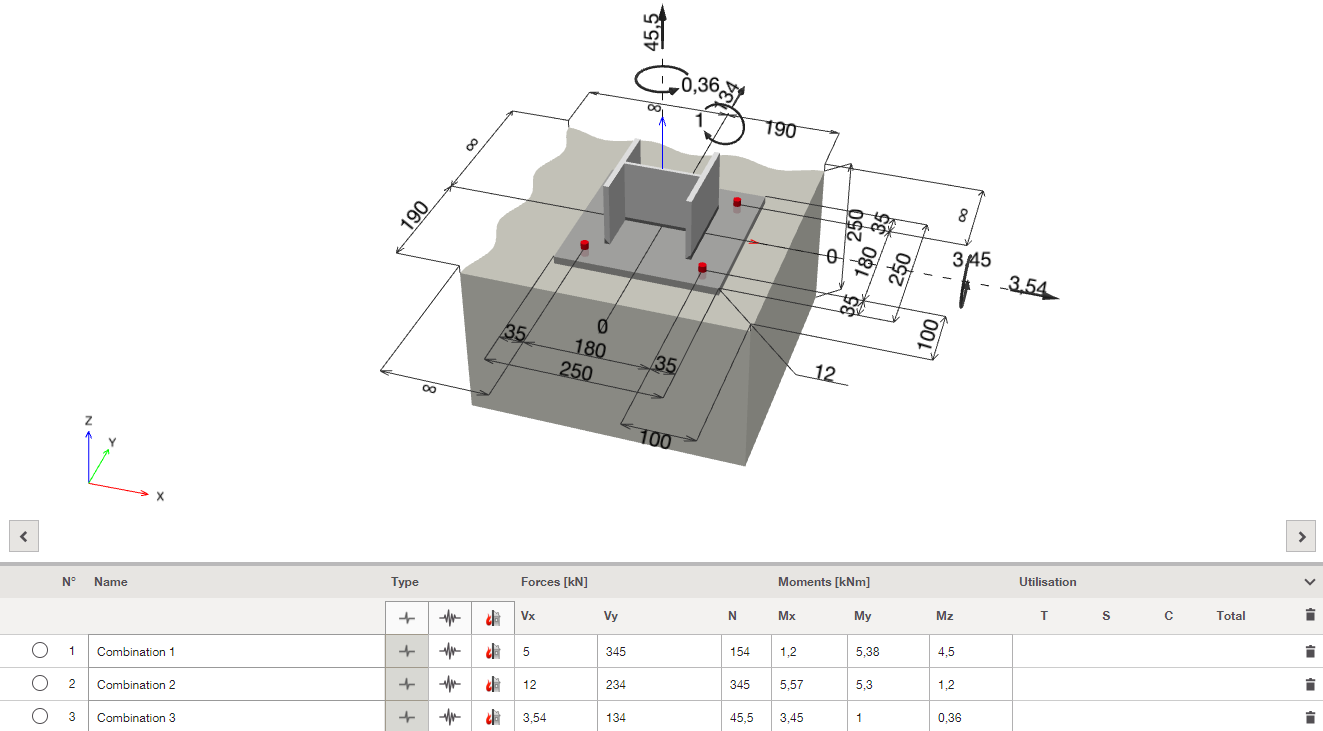

Date importate în PROFIS
- Standard internațional de proiectare (cod)
- Tip de profil și material
- Forțe interioare din cazuri de încărcare și combinații de încărcări
Limitări cunoscute
- Proiectarea îmbinării nu este procesată de Hilti PE (dispunerea ancorelor, geometria plăcii de bază, elemente de rigidizare, suduri)
- Doar îmbinări cu 1 element (fundații simple)
- Doar ancorare oțel-beton
- Fără calcul complex (fundație cu contravântuiri)

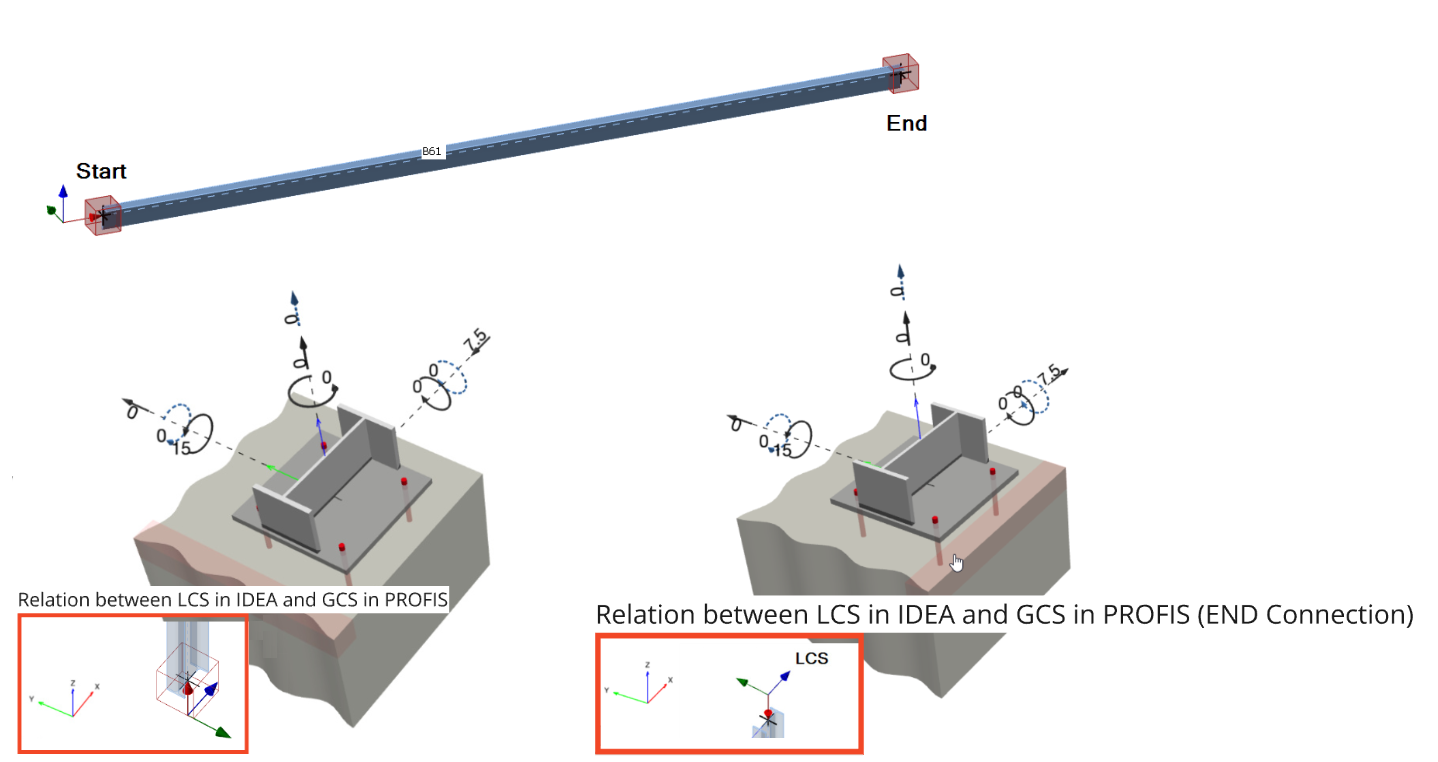

- Hilti PE nu suportă „oglindirea" profilelor în acest moment. În imaginea de mai jos, cazurile evidențiate arată că poziția profilului în PROFIS nu corespunde cu poziția profilului din IDEA StatiCa în raport cu îmbinarea la ÎNCEPUT sau SFÂRȘIT (SLC al elementului în IDEA StatiCa).
