Satisfacerea verificărilor de detaliere este esențială pentru un proiect corect și sigur.
Verificările de detaliere pentru șuruburi și suduri din aplicația IDEA StatiCa Connection au fost extinse cu noi reguli conform Eurocode.
Reguli de domeniu de valabilitate implementate:
Șuruburi conform EN 1993-1-8 și EN 1993-1-3
- Grosime minimă a plăcii
- Verificarea ductilității
Suduri conform EN 1993-1-8
- Grosime minimă a plăcii
- Grosime minimă a gâtului sudurii de colț
- Verificarea ductilității
Aplicația distinge patru tipuri de mesaje de detaliere:
- OK - reprezentat prin butonul cu bifă verde
Aceasta indică faptul că modelul respectă toate cerințele necesare conform standardului, iar îmbinarea este proiectată în siguranță.

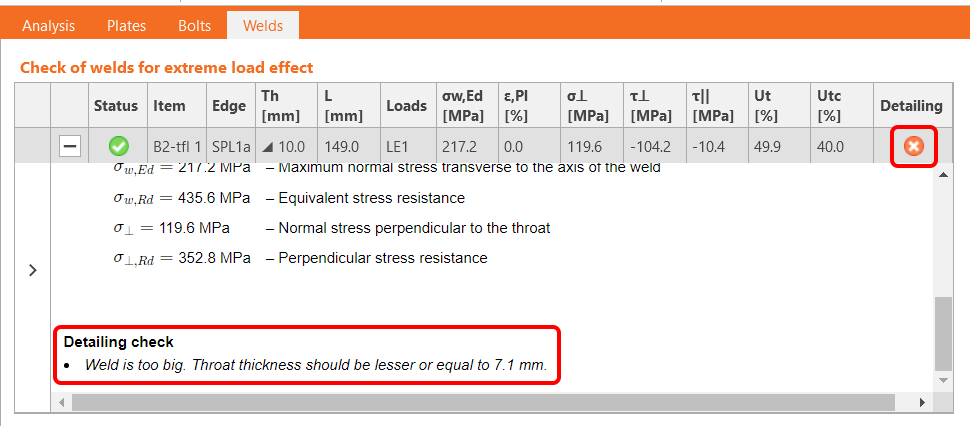

- Eroare - reprezentată prin pictograma cu cruce roșie
Eroarea vă avertizează cu privire la neconformități grave față de cerințele standardului și trebuie să acordați atenție proiectării componentei corespunzătoare.

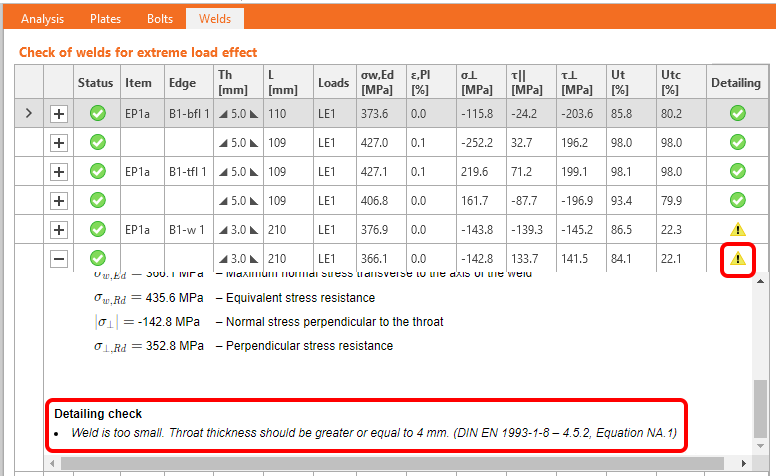

- Avertisment - reprezentat prin pictograma triunghi galben cu semn de exclamare
Mesajul de avertisment vă oferă recomandări, de ex., bazate pe experiența practică. Se recomandă o atenție sporită față de proiectare, dar aceasta nu este necondiționat necesară.

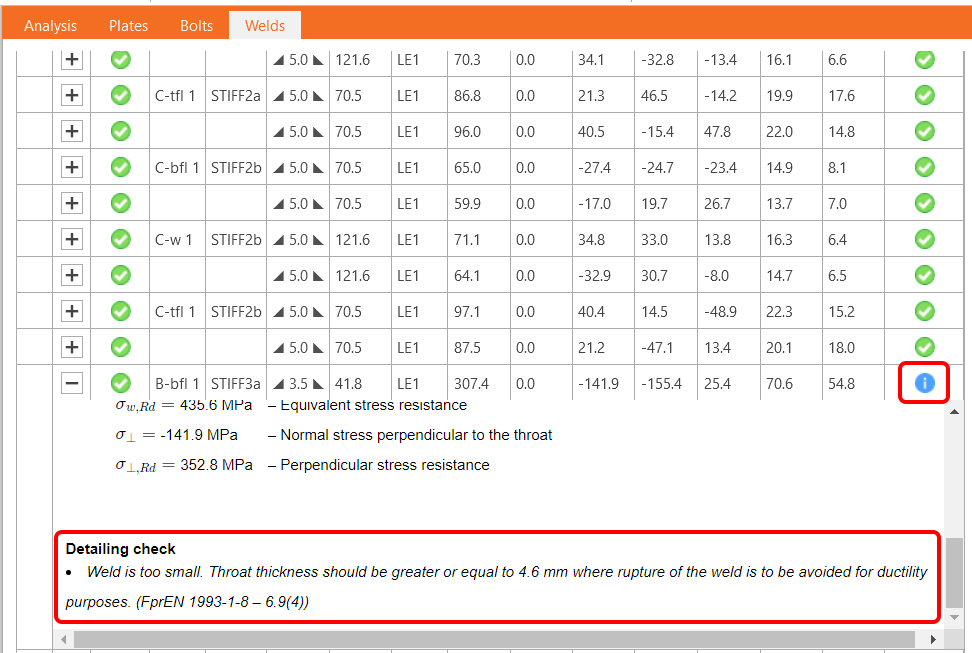

- Informație - reprezentată prin pictograma albastră de informare
Mesajul de informare are un caracter informativ despre aspecte mai puțin frecvente de verificat, de ex., ductilitatea.
Mesajele individuale pot fi vizualizate în detaliu în tabelele de verificare corespunzătoare, sub formule, în secțiunea de Verificare sau în Raport.
Dacă există mai mult de un mesaj de detaliere de tip diferit pentru un element, atunci starea rezultantă a mesajelor pentru elementul respectiv este determinată de mesajul cu cea mai mare importanță.
Mesajul „Eroare" are importanța cea mai mare, iar mesajul „Informație" are importanța cea mai mică.
Teoria, inclusiv toate formulele corespunzătoare pentru verificările menționate mai sus, este descrisă în partea de fundament teoretic - Verificarea componentelor îmbinărilor metalice (EN).
Disponibil în edițiile IDEA StatiCa Steel și IDEA StatiCa Complete.
