Despre proiect
Proiectul a implicat o clădire de apartamente din beton armat în Praga, cu un sistem structural de pereți transversali. Pe baza cerinței de parcare în garaj, pentru primul etaj a fost utilizat un sistem de stâlpi. Din cauza configurației, nu a fost posibil să se amplaseze toți stâlpii astfel încât să fie aliniați direct cu sistemul structural de pereți.
Structura a fost proiectată utilizând un model perete-placă într-un program MEF uzual, cu elemente selectate modelate și proiectate separat în IDEA StatiCa Detail.
Lucrarea de față se concentrează pe proiectarea și verificarea conform codului a unuia dintre pereții portanți folosind Metoda Câmpului de Tensiuni Compatibil în IDEA StatiCa Detail.
Provocări tehnice
Configurația structurală a clădirii a ridicat mai multe întrebări privind interacțiunea reală dintre perete și elementele orizontale. În cazul acestui perete, problema principală a fost influența rigidității verticale a grinzii situate la baza peretelui. Deoarece materialul într-un model MEF obișnuit este considerat în mod tradițional ca liniar, exista îngrijorarea că rigiditatea grinzii ar putea fi supraestimată pe „latura nesigură".
Prin urmare, un submodel al peretelui a fost creat în IDEA StatiCa Detail. Pentru a asigura o proiectare sigură, modelul a fost creat în două variante de condiții la limită. În prima variantă, grinda a fost reprezentată printr-un reazem elastic cu rigiditate corespunzătoare săgeții grinzii cu luarea în considerare a fisurării și a fluajului. În a doua variantă, reazemul care reprezenta grinda a fost eliminat complet. La nivelul planșeelor, au fost create reazeme elastice, utilizând valori de rigiditate bazate pe deformația orizontală a clădirii.

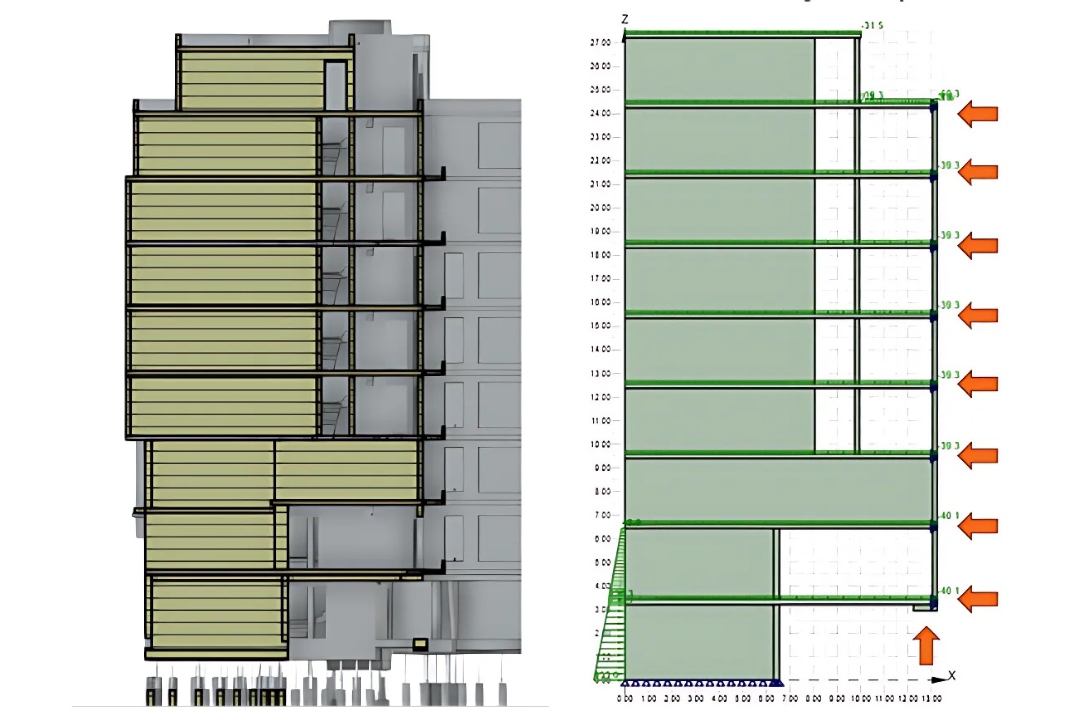

\[ \textsf{\textit{\footnotesize{The shape of the wall and the model in IDEA StatiCa Detail, including loads. Arrows represent defined boundary conditions.}}}\]
Soluție și rezultate
Proiectarea armăturii s-a bazat pe optimizarea topologică. Rezultatul acestui instrument este o topologie a câmpurilor de compresiune și a zonelor întinse. Forma acestui „cadru" poate fi utilizată pentru a amplasa cât mai eficient armătura și pentru a identifica zonele critice comprimate din structură.
\[ \textsf{\textit{\footnotesize{Topology optimization and reinforcement design in IDEA StatiCa Detail}}}\]
\[ \textsf{\textit{\footnotesize{Reinforcement detail for overhanging cantilever wall}}}\]
Următorul pas a fost verificarea structurii în IDEA StatiCa Detail pentru starea limită ultimă și, de asemenea, pentru starea limită de serviciu. Toate acestea sunt posibile datorită unui model cu elemente finite special care modelează armătura ca elemente 1D. Aceasta permite calculul comportamentului structurii pe baza armăturii reale și nu există nicio restricție bazată pe forma structurii sau a armăturii.

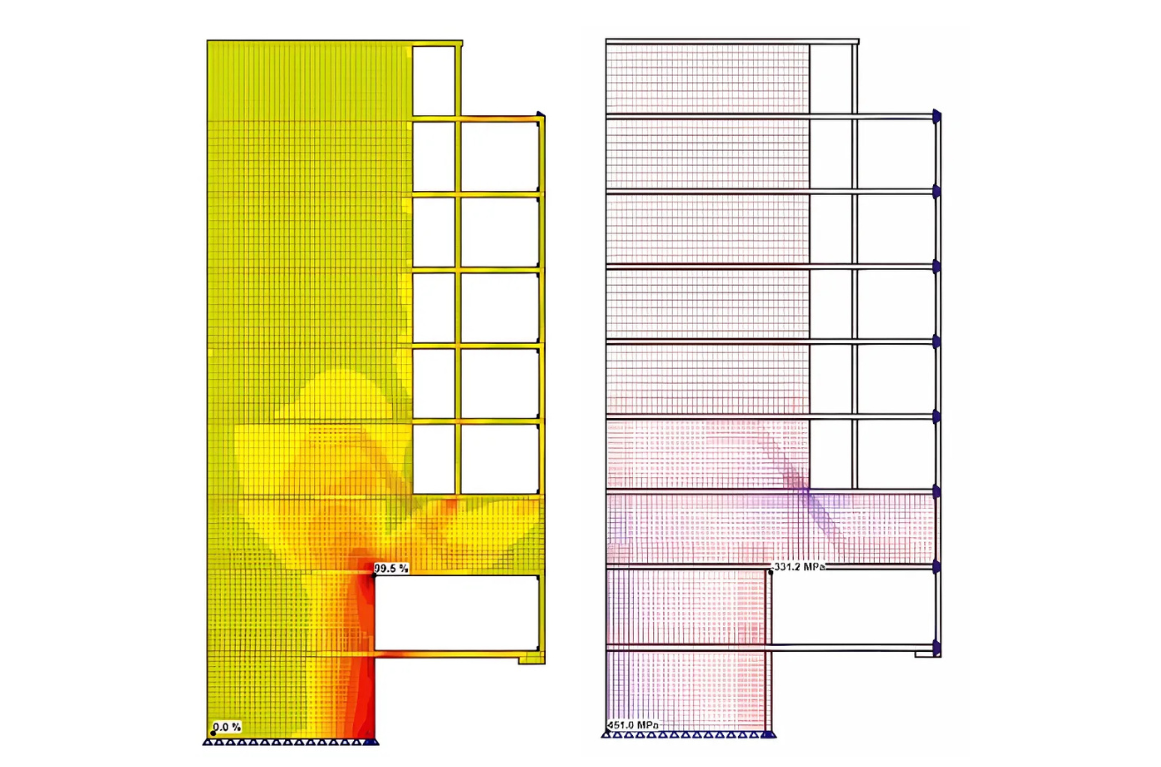

\[ \textsf{\textit{\footnotesize{Limit state check in IDEA StatiCa Detail}}}\]
\[ \textsf{\textit{\footnotesize{Crack check in IDEA StatiCa Detail}}}\]
Concluzie
Datorită creării unui submodel al structurii în IDEA StatiCa Detail, echipa KRStatic a dobândit certitudinea că configurația structurală atipică nu va afecta negativ capacitatea portantă a clădirii. Modelele create în IDEA StatiCa au fost calculate cu mai multe variante de condiții la limită, asigurând siguranța proiectării. Rezultatul a fost o soluție structurală sigură și optimizată pentru clădirea de apartamente.
