Voortman Steel Group este unul dintre principalii producători de mașini pentru pregătirea, procesarea și producția de structuri metalice, detalii și îmbinări.
Implementarea IDEA StatiCa Connection în fluxurile lor de lucru reduce consumul și manipularea materialului, precum și costurile de sudare, comparativ cu abordarea utilizată anterior. Aceasta a mers mână în mână cu simplificarea și accelerarea procesului de producție.
Thijs Oerbekke, Inginer Structurist Autorizat / Inginer de Sudură și Calitate, Voortman Steel Construction

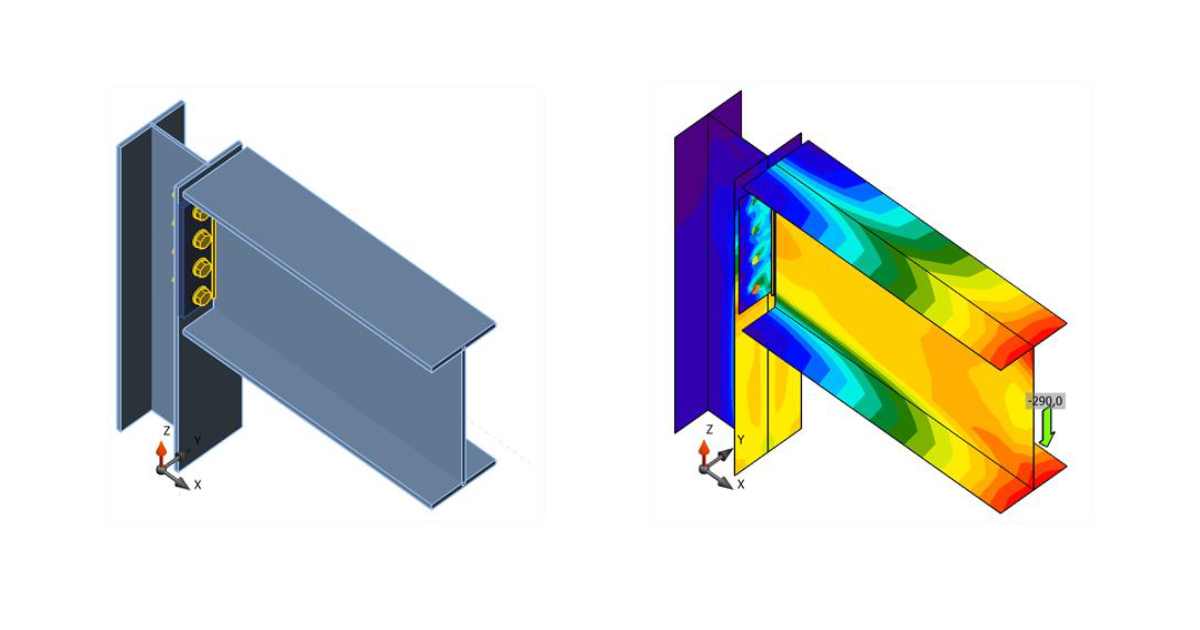

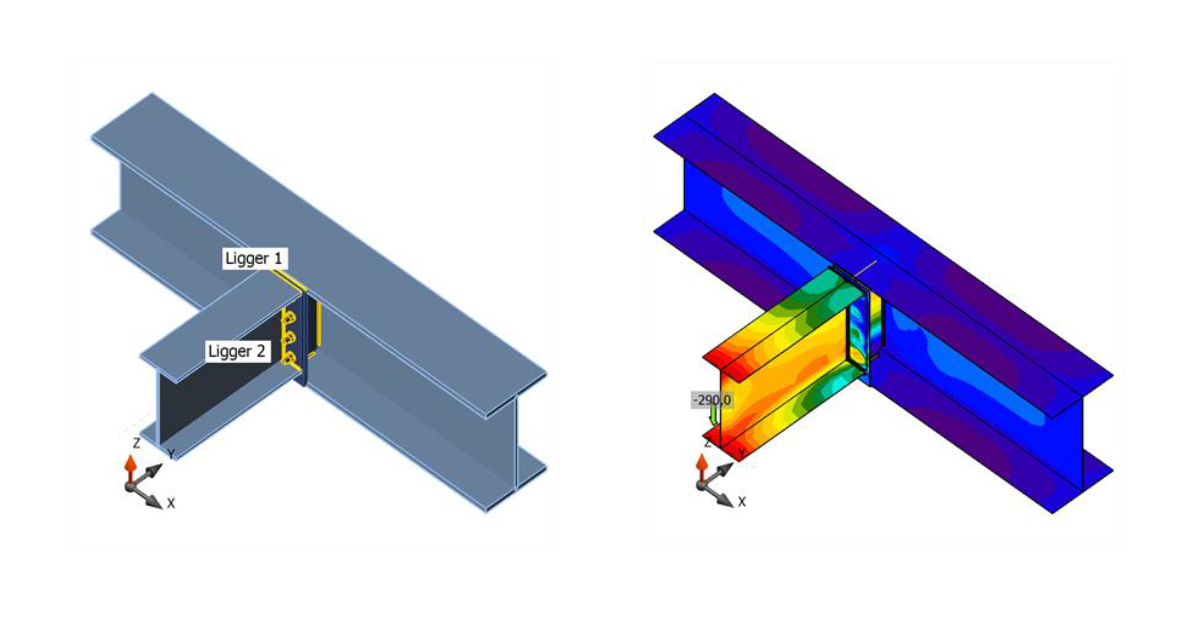

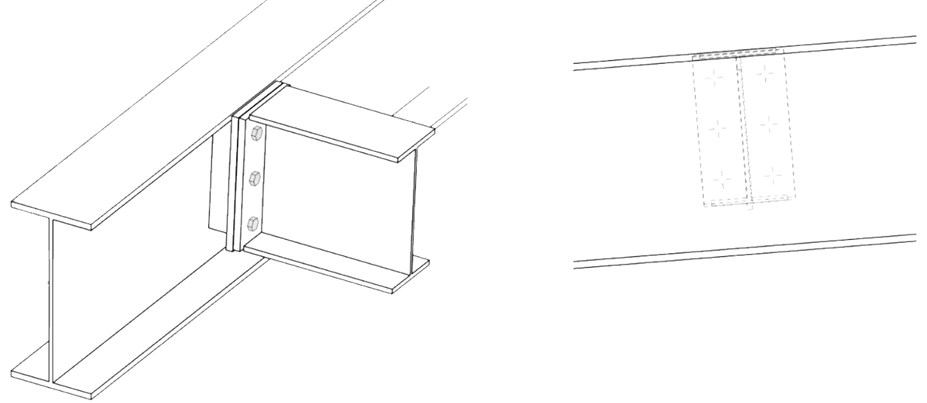

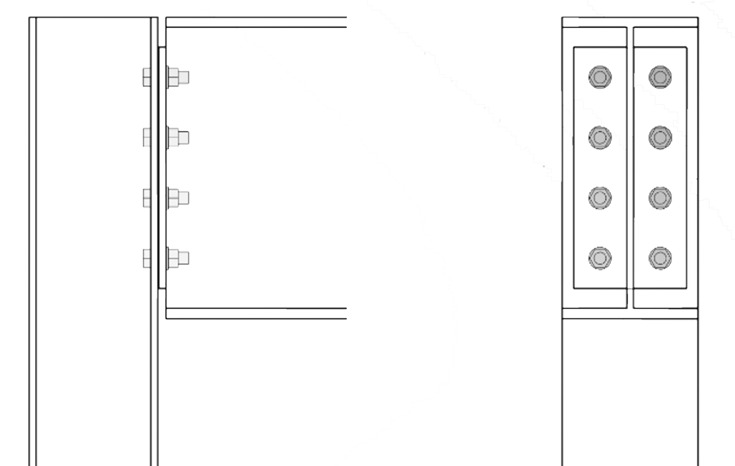

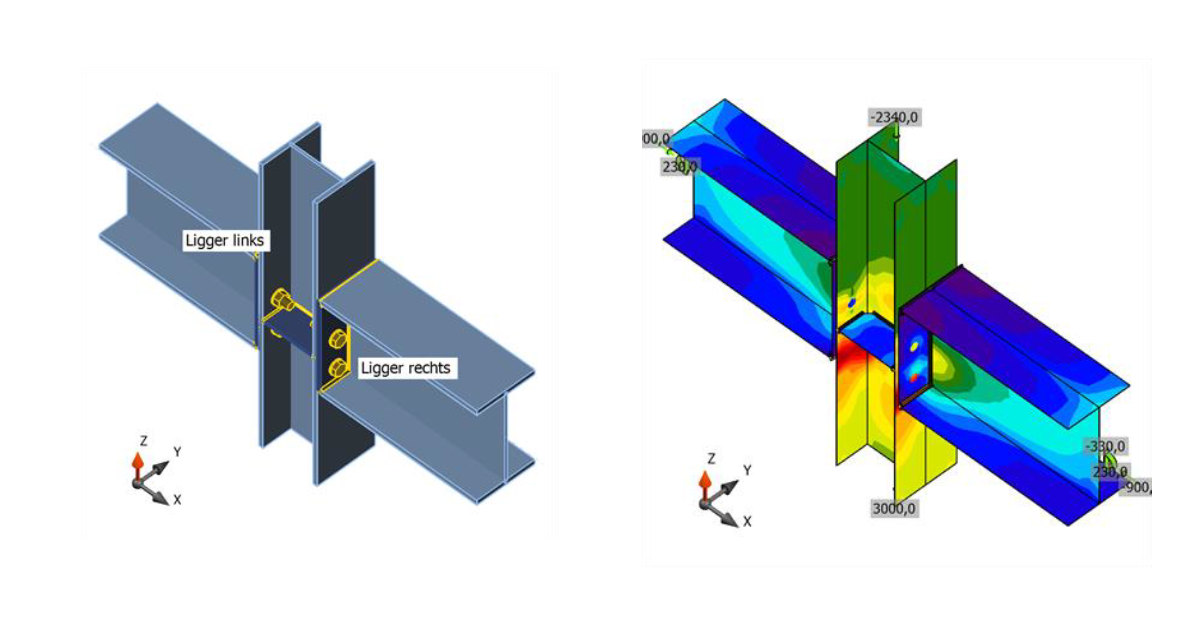

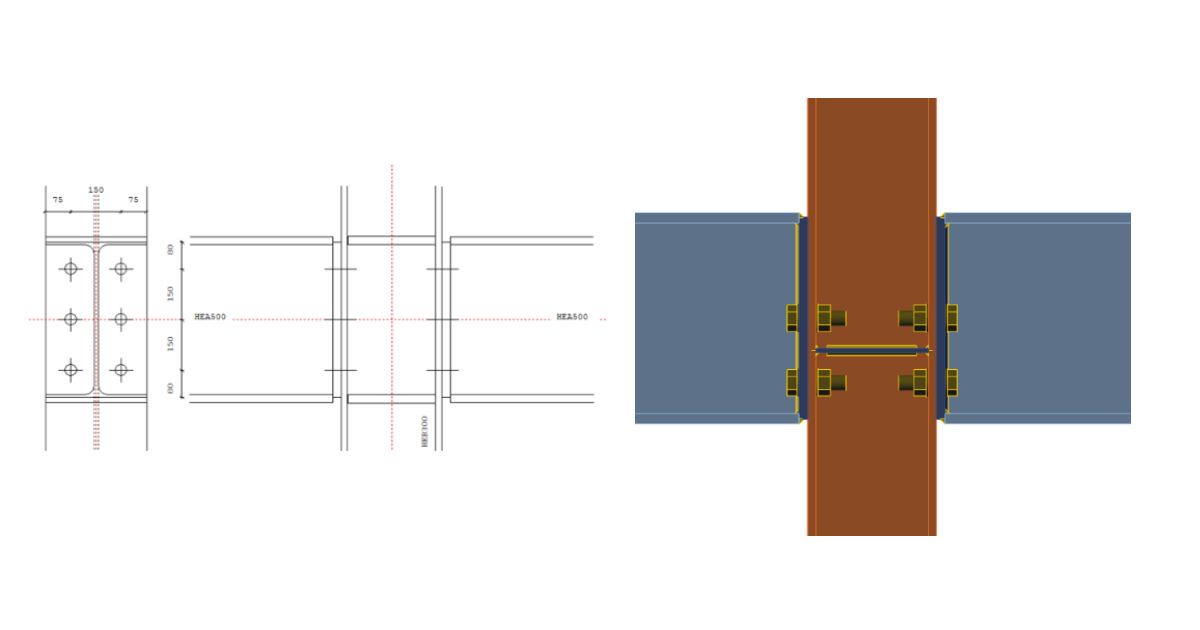

Exemplu de optimizare a unei îmbinări standard cu IDEA StatiCa Connection
| Îmbinare standard proiectată prin metoda componentelor: | Îmbinare standard proiectată prin metoda CBFEM IDEA StatiCa: |
| Placă de capăt: grosime 25 mm sudură tălpi 13 mm sudură inimă 8 mm | Placă de capăt: grosime 20 mm sudură tălpi 8 mm sudură inimă 5 mm |
| 4 x element de rigidizare: grosime 25 mm sudură tălpi 13 mm sudură inimă 8 mm | 2 x element de rigidizare: grosime 10 mm sudură tălpi 5 mm sudură inimă 5 mm |
| Șuruburi: 2 x 6 x M36 | Șuruburi: 2 x 4 x M36 |
Economii:
- Plăci de capăt 25%
- Elemente de rigidizare 60% (nu doar materialul, ci și mai puține piese de produs, manipulat și asamblat)
- Suduri 38% grosimea cusăturii, volumul de sudură până la 70% (volumul de sudură determină costul sudării)
- Șuruburi 33%
Sunt luate în considerare optimizarea sudurilor și a plăcilor, toleranțele de laminare și accesibilitatea.
Concluzie
Proiectarea specifică a îmbinărilor influențează prețul întregii construcții. Aceasta depinde nu doar de cantitatea de oțel utilizată, ci și de numărul de suduri, numărul și diametrul șuruburilor, precum și de complexitatea generală a îmbinării. Datorită IDEA StatiCa Connection, puteți optimiza costul realizării îmbinării, luând în considerare toate operațiile care au loc în timpul execuției.
Doriți să economisiți ca Voortman Steel Group? IDEA StatiCa Connection este aici pentru a vă ajuta. Explorați toate posibilitățile software-ului cu o perioadă de probă GRATUITĂ de 14 zile.
