A área de distribuição da soldadura foi ligeiramente alterada na versão 25.0. No artigo seguinte, é explicado claramente como funciona agora a distribuição de forças de uma chapa para outra através de soldaduras.

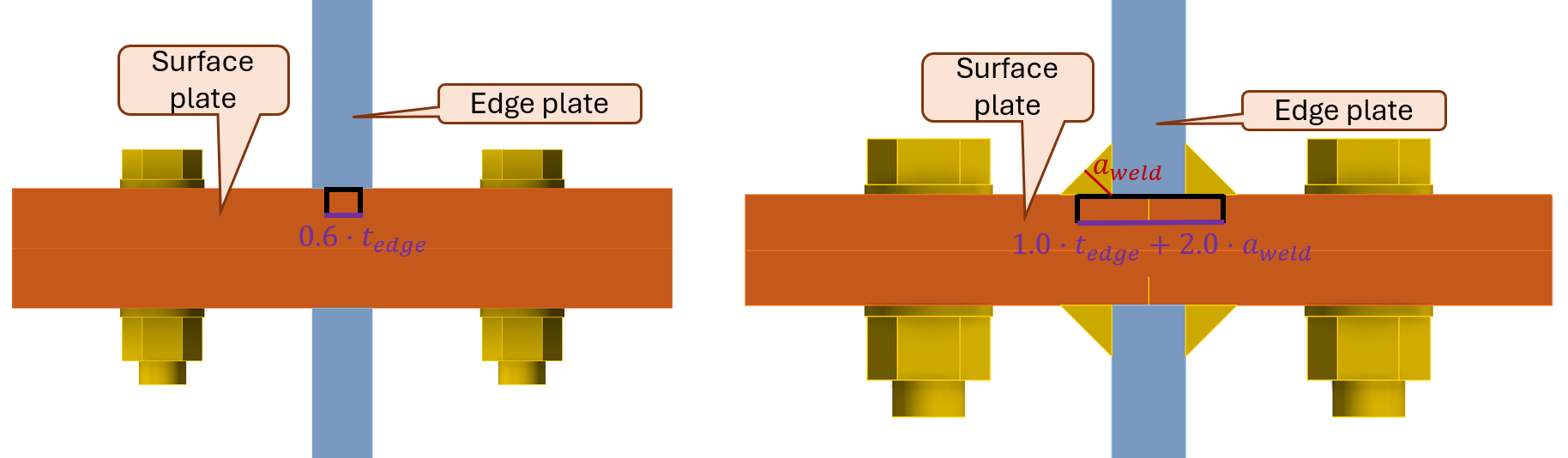

A área de distribuição da soldadura difere significativamente entre soldaduras de topo e soldaduras de filete. A área de distribuição da extremidade da chapa para a superfície de outra chapa é definida de acordo com a figura seguinte:

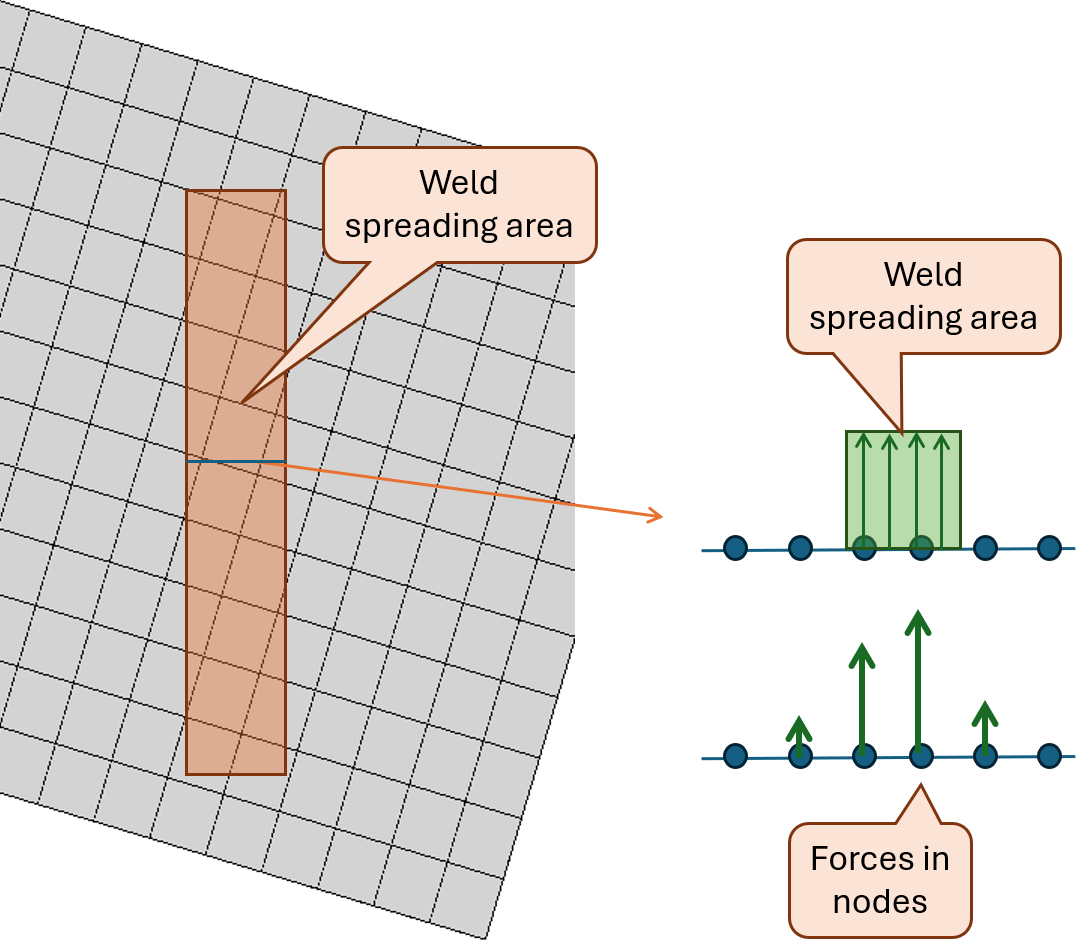

A força proveniente da chapa de extremidade é então distribuída pelos nós da chapa de superfície com base na proximidade do nó à área de distribuição da soldadura.
O que implica a alteração na versão 25.0?
- A área de distribuição foi reduzida para soldaduras de topo
- A área de distribuição das soldaduras de filete reflete agora com maior precisão o tamanho da soldadura de filete
- A espessura da chapa de superfície deixou de ser relevante para a área de distribuição da soldadura
Por que razão foram efetuadas as alterações?

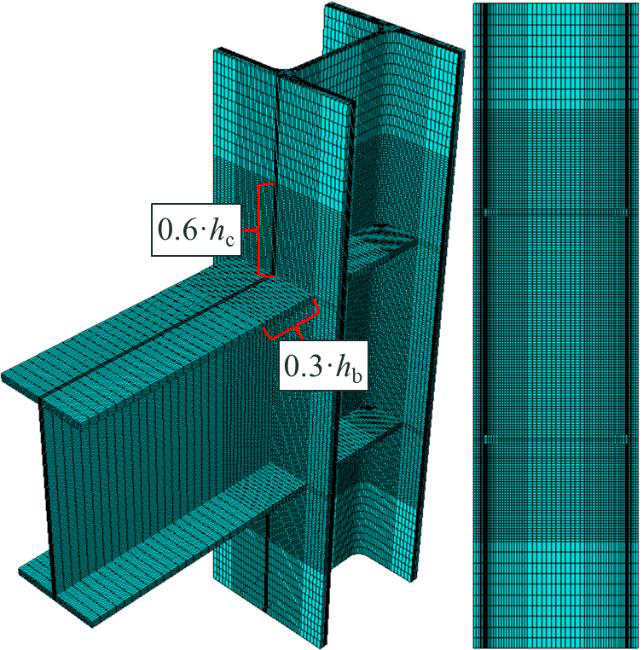

- Recentemente, realizámos um projeto conjunto com a Universidade de Coimbra e o ISISE. O objetivo do projeto foi criar uma série de modelos numéricos em Abaqus (pacote de software de elementos finitos de uso geral com elementos finitos sólidos) e comparar os resultados com o IDEA StatiCa Connection (elementos finitos de casca). O foco incide nas ligações momento viga-coluna soldadas. A comparação mostra que:
- Os resultados de colunas laminadas sem uma força de compressão significativa na coluna apresentam boa concordância
- Os resultados de colunas com soldadura de topo são ligeiramente não conservativos (em 5,8 %). É por esta razão que esta alteração – redução da área de distribuição da soldadura para soldaduras de topo – foi efetuada.

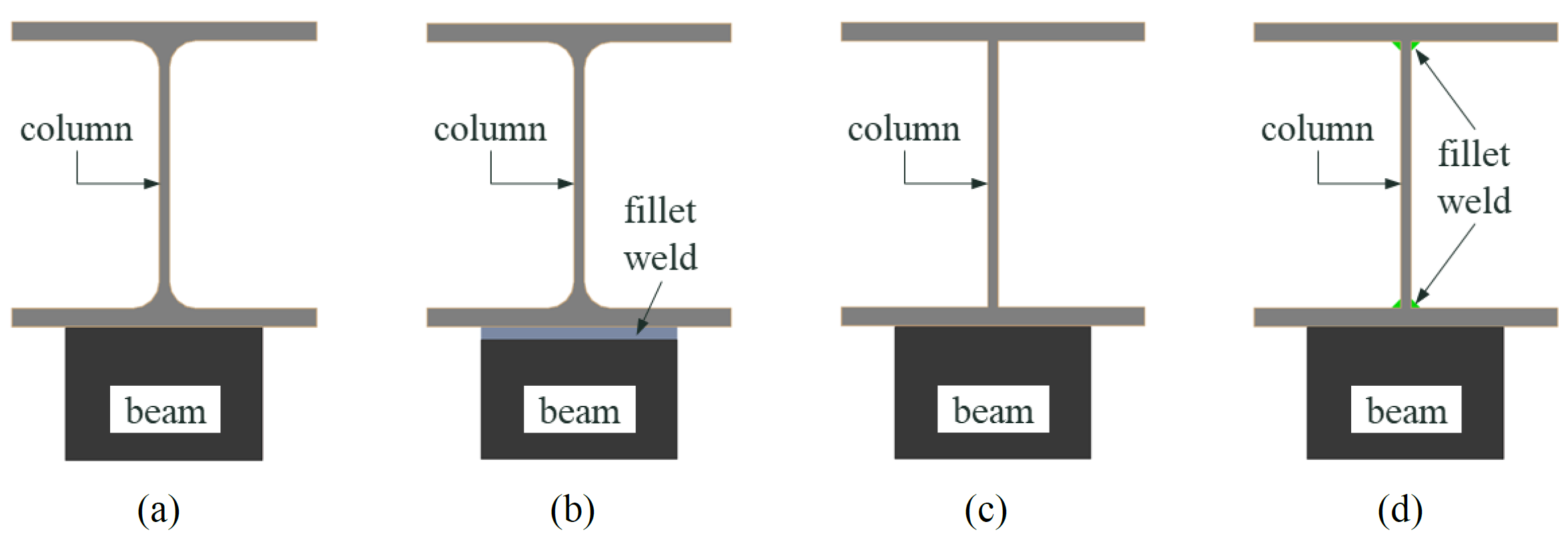

Geometrias contempladas no projeto com a Universidade de Coimbra – (a) viga com soldadura de topo ligada a coluna laminada, (b) viga com soldadura de filete ligada a coluna laminada, (c) viga com soldadura de topo ligada a coluna composta com soldadura de topo, (d) viga com soldadura de topo ligada a coluna composta com soldadura de filete
O departamento de I&D trabalha continuamente na verificação e validação do software e na atualização do modelo numérico da IDEA StatiCa. Pequenas variações nos resultados entre versões são, por isso, inevitáveis.
