Isto torna os parâmetros uma funcionalidade utilizável para impulsionar a modelação paramétrica e automatizada de ligações.
UX
O UX do separador Programador inclui funcionalidades significativas.
- Os parâmetros e as propriedades do modelo estão agora divididos em separadores no painel lateral. Com os Parâmetros posicionados como o elemento 'principal' desta funcionalidade.

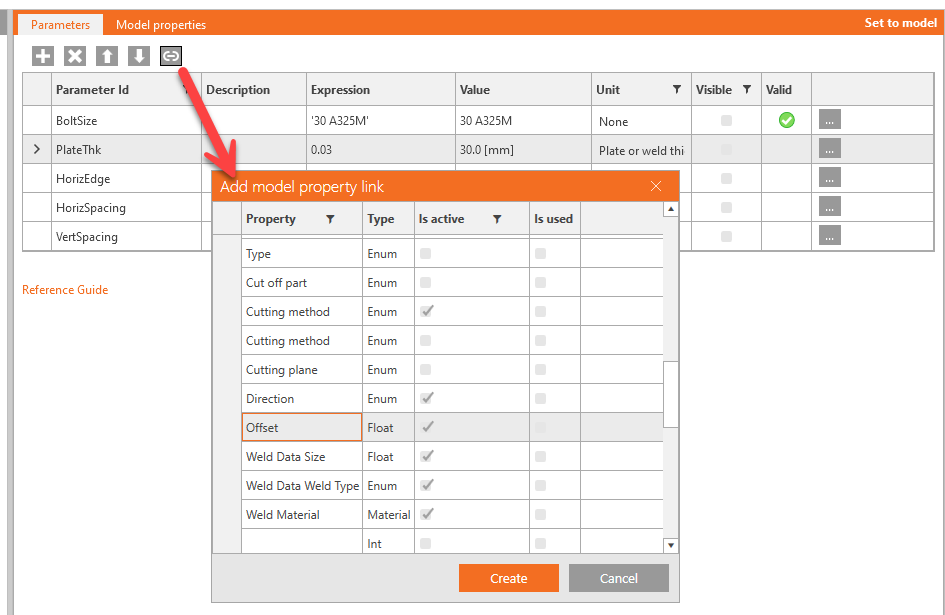

- É possível associar parâmetros a propriedades do modelo diretamente a partir deste separador, utilizando o botão de adicionar ligação a propriedade do modelo.
- Foi incluída uma coluna de Saída de valor para que o utilizador possa ver o resultado calculado em tempo real.

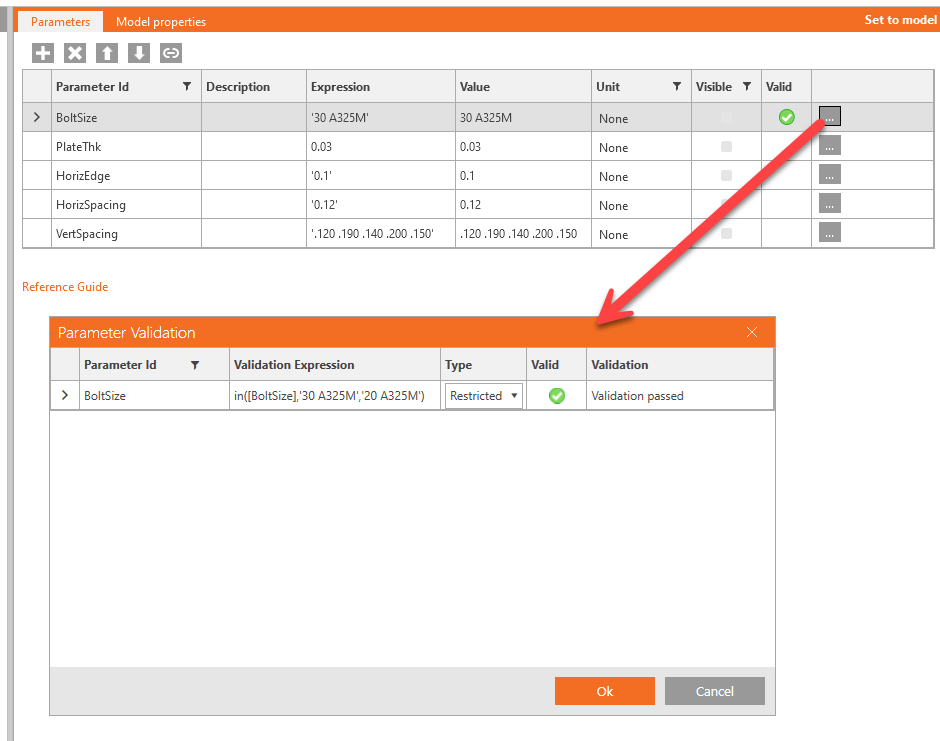

- Está disponível uma Validação de Parâmetros personalizada para permitir que os criadores de modelos notifiquem outros utilizadores sobre as limitações dos seus designs paramétricos.
- O utilizador pode selecionar um 'tipo' de validação e escolher se pretende avisar o utilizador ou restringir o conjunto ao modelo.
- Se a validação estiver definida e for aprovada (=verdadeiro), é apresentado um ícone de sucesso.
- Se a validação estiver definida e não for aprovada (=falso), é apresentado um ícone de aviso ou de erro.
- Se não estiver definida nenhuma validação, não é apresentado nenhum ícone.
- Está disponível uma seleção de unidades para permitir aos utilizadores ver o valor de saída na unidade preferida (definida nas definições do programa). Nota: todos os cálculos e entradas de expressões continuam a ser efetuados em unidades SI básicas.
- O Diálogo de Propriedades do Modelo funciona da seguinte forma:
- Foi adicionada uma coluna Está ativo às propriedades do modelo para mostrar ao utilizador se a propriedade específica está visível na interface atual do programa.
- Um parâmetro pode agora também ser editado numa propriedade de modelo adicionada específica.
A equipa de desenvolvimento do IDEA StatiCa pretende também dar um passo em frente em direção a modelos paramétricos e à aplicação automática de ligações normalizadas e simples.
Consulte também a descrição introdutória no artigo da base de conhecimento Configurar o design paramétrico com o Separador Programador.
Disponível nas edições IDEA StatiCa Steel e IDEA StatiCa Complete.
