Um elemento de casca com 1m x 1m é definido para a verificação. A armadura é introduzida neste elemento de casca. A armadura por metro linear é tida em conta para a verificação normativa do elemento 2D.
Podem ser utilizados modelos de armadura predefinidos para introduzir a armadura nas faces superior e inferior. É possível introduzir armadura geral na laje.

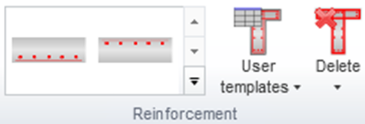

Introdução de armadura utilizando modelos de armadura
O IDEA RCS fornece dois modelos para a introdução de armadura num elemento 2D. Um modelo destina-se à introdução de armadura na face superior, o outro à introdução de armadura na face inferior.
Ambos os modelos permitem a introdução de armadura ortogonal nas faces do elemento 2D. Ambos os modelos permitem a rotação da armadura em torno do eixo x local do elemento 2D.

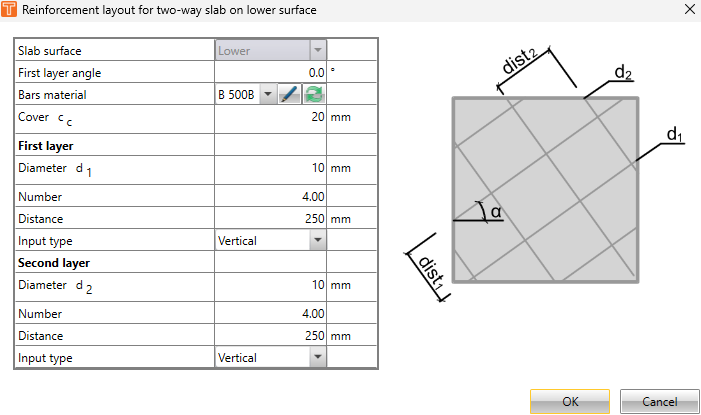

\[ \textsf{\textit{\footnotesize{Dialog for the definition of 2D reinforcement}}}\]

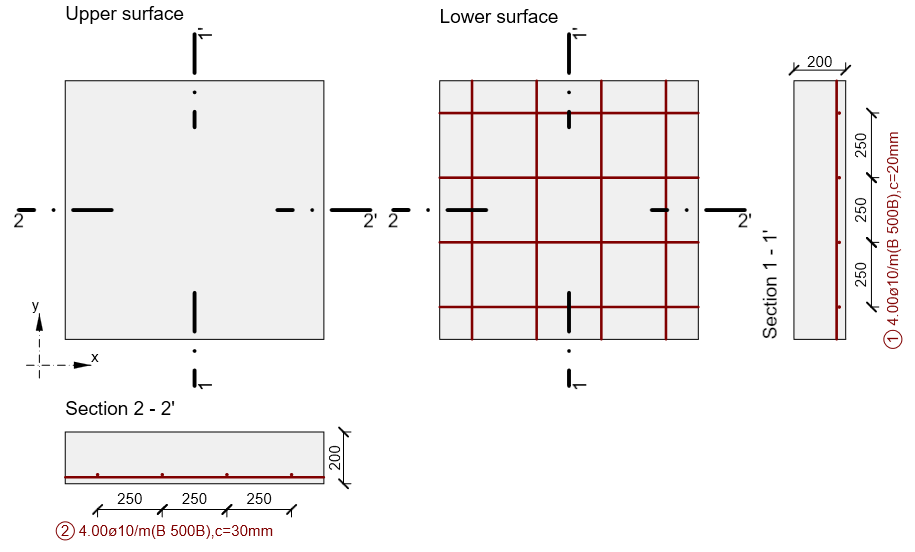

\[ \textsf{\textit{\footnotesize{Schema of defined reinforcement at the lower surface of 2D element}}}\]
Introdução de armadura geral
Cada camada de armadura é definida na secção e em planta.

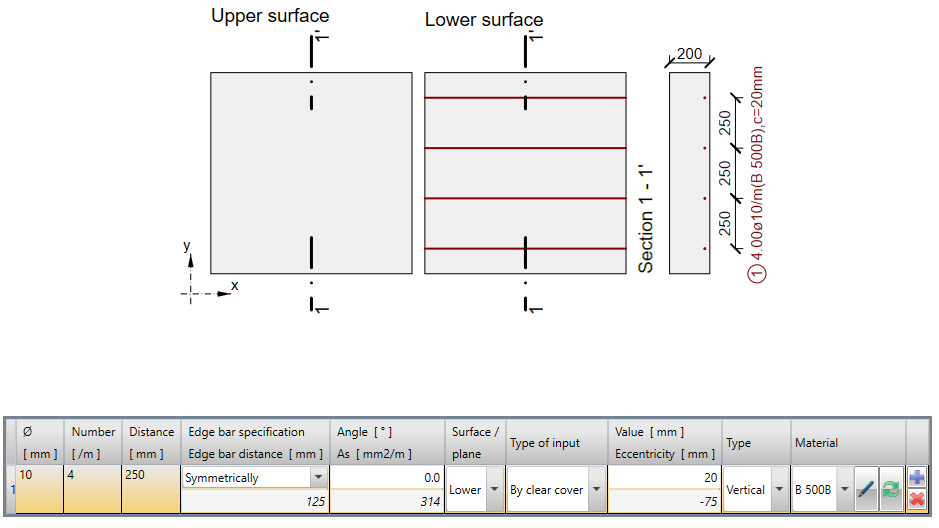

\[ \textsf{\textit{\footnotesize{General input}}}\]
Tipo de armadura
O tipo de varão de armadura tem de ser definido para ser possível realizar a verificação das disposições construtivas. Para elementos 2D do tipo
- Laje e casca-laje – para verificações de acordo com EN 1992-1-1, art. 9.3.1.1
- Armadura principal
- Armadura de distribuição
- Parede, casca-parede e viga-parede – para verificação de acordo com EN 1992-1-1, art. 9.6.2 e 9.6.3
- Armadura horizontal
- Armadura vertical
| Nota: |
| A armadura de distribuição de lajes e cascas-laje é tida em conta apenas para a verificação das disposições construtivas, não sendo utilizada nas restantes verificações dos elementos 2D. |
