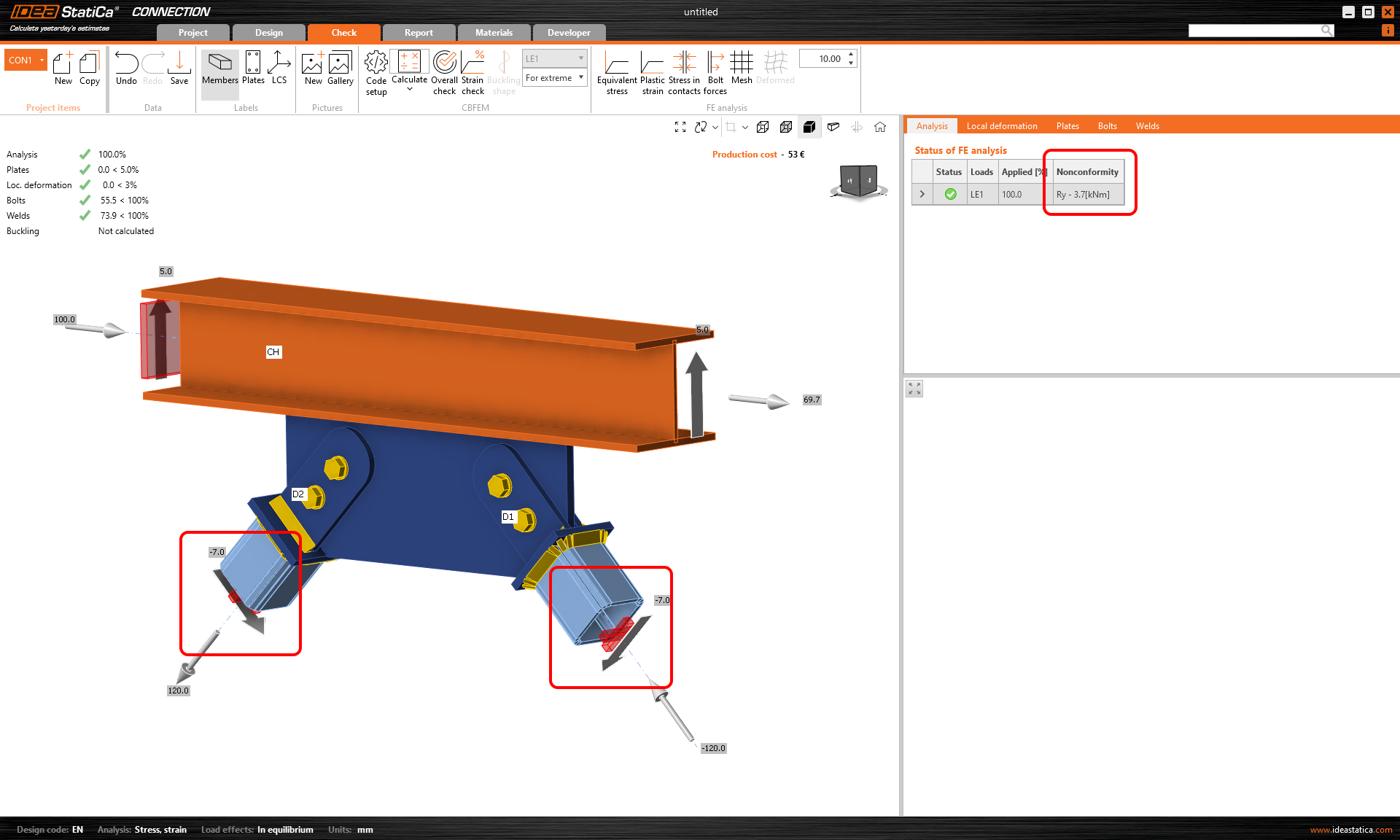

Ao introduzir apoios adicionais nas extremidades dos elementos (restrições às condições de fronteira), o que pode ser feito através da opção Tipo de modelo de um elemento, por exemplo N-Vy-Mz, é apresentada uma não conformidade no separador Análise em Verificação após o cálculo.
As não conformidades no separador são somadas de todos os elementos do modelo e os valores das forças são apresentados no sistema de coordenadas global.
Estas são forças que são aplicadas na análise do modelo de junta por Método dos Elementos Finitos e representam as reações geradas nos apoios adicionais nas extremidades livres do elemento correspondente.
Se estas não conformidades excederem mais do que ligeiramente as forças internas médias introduzidas (nas direções e rotações correspondentes), a análise do modelo pode ser imprecisa. O desvio recomendado dos valores de não conformidade é até 5% das forças do elemento introduzidas, de modo a manter a imprecisão da análise reduzida.
Aviso de singularidade
Caso veja um aviso de singularidade, leia o artigo O que é o aviso de singularidade?.
