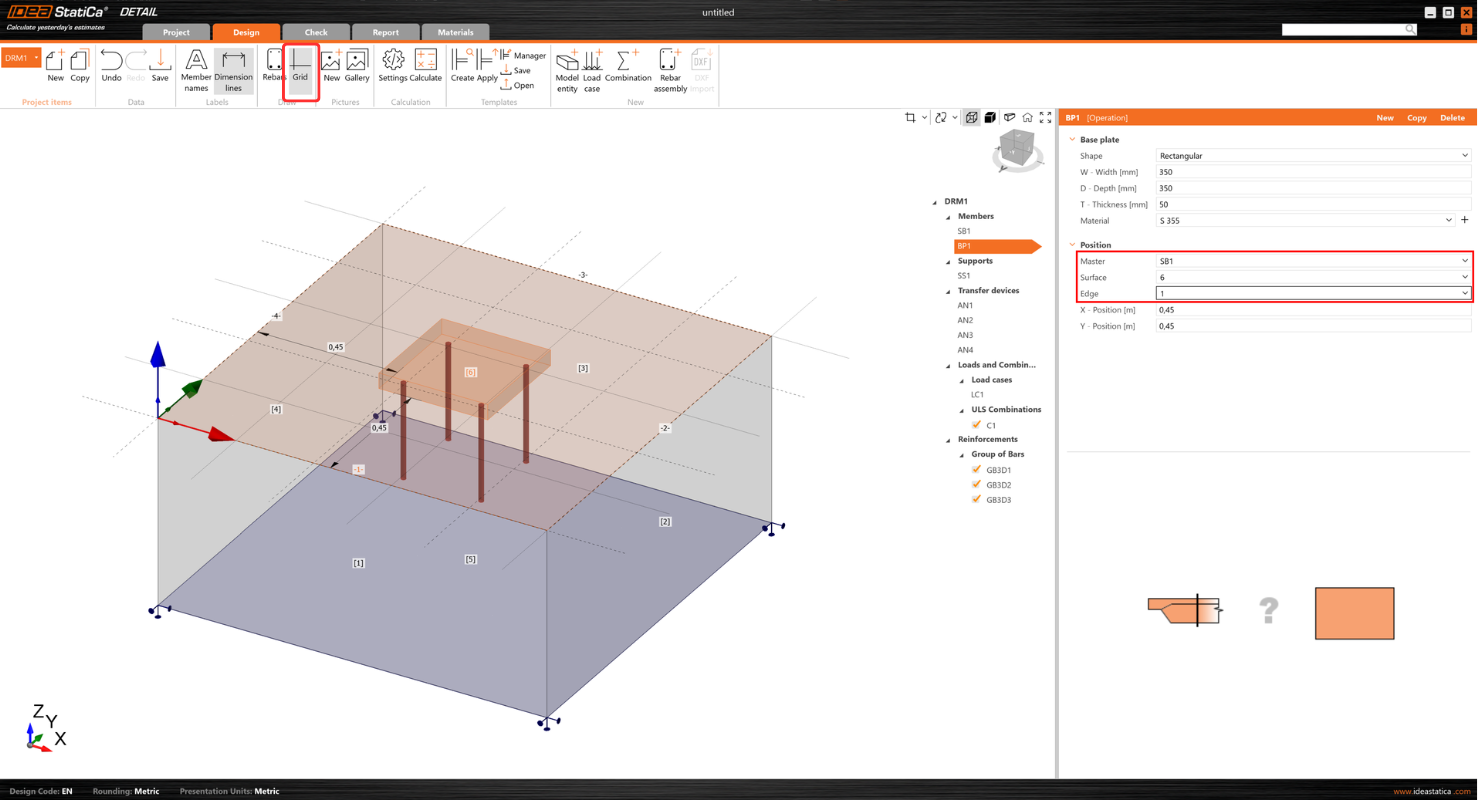

Grelha para conceção de novas entidades
Ao conceber ou editar entidades num modelo que inclui um bloco sólido, a grelha no sistema de coordenadas local é apresentada na cena, melhorando a orientação dentro do modelo 3D. Esta grelha é mostrada para placas de base, apoios, âncoras, cargas superficiais e secções de resultados.
Os utilizadores podem ativar ou desativar a apresentação da grelha utilizando o botão no friso. O sistema de coordenadas local é estabelecido através das definições na grelha de propriedades. O plano XY é definido pela superfície selecionada, enquanto a direção do eixo X é determinada pela aresta escolhida. O tamanho da grelha é fixo com um passo de 0,25 m.
Lançado na versão 24.0.4 do IDEA StatiCa

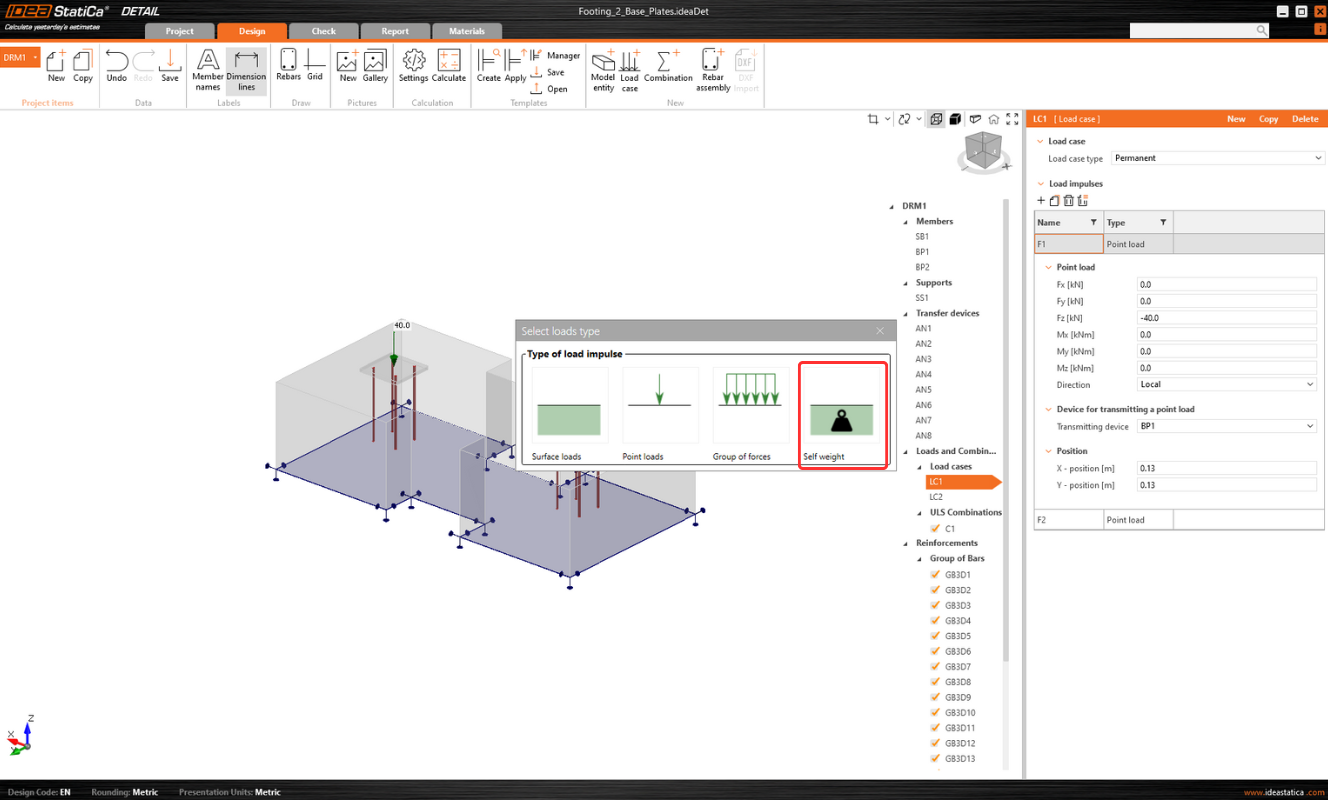

Cálculo automático do peso próprio
A aplicação Detail calcula automaticamente o peso próprio dos elementos estruturais com base nas suas dimensões e nas propriedades do material selecionado.
Podem ser inseridos quatro tipos de cargas: Carga Superficial, Carga Pontual, Grupo de Forças e Peso Próprio.
Outras dicas e descrições de funcionalidades, não apenas relacionadas com a modelação, podem ser encontradas no seguinte artigo: Descrição abrangente das funcionalidades do Detail 3D
Lançado na versão 24.0.2 do IDEA StatiCa
