Por enquanto, a ligação funciona para uma grande variedade de ligações/juntas. No entanto, tenha em conta a funcionalidade não suportada.

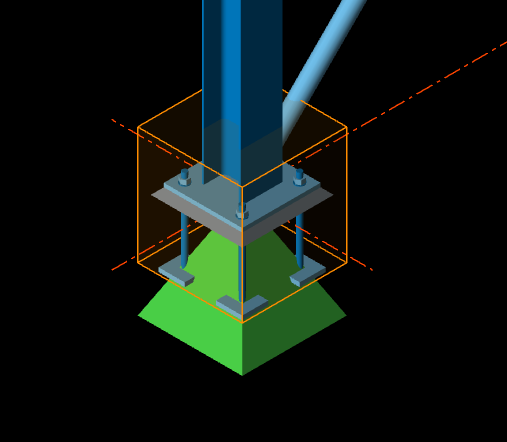

Limitação: A importação de nós de fundação (nós de ancoragem, nós de placa de base) de colunas e vigas não é suportada. Os nós de fundação não são definidos como tipo "ligação" no TSD. Por isso, um nó não é criado automaticamente no IDEA StatiCa.
Solução alternativa: Após importar a estrutura para o IDEA StatiCa Checkbot. Utilize o comando "New Connection" para adicionar um item de ligação dimensionável. As forças internas são adicionadas automaticamente a partir dos dados importados.
Limitação: No IDEA StatiCa, uma ligação só pode ser dimensionada entre dois elementos. No Tekla Structural Designer é possível definir uma ligação entre tramos de um mesmo elemento. Uma ligação definida entre tramos no Tekla Structural Designer não pode ser importada e dimensionada no ambiente do IDEA StatiCa. A importação resultará numa cena vazia no Checkbot.

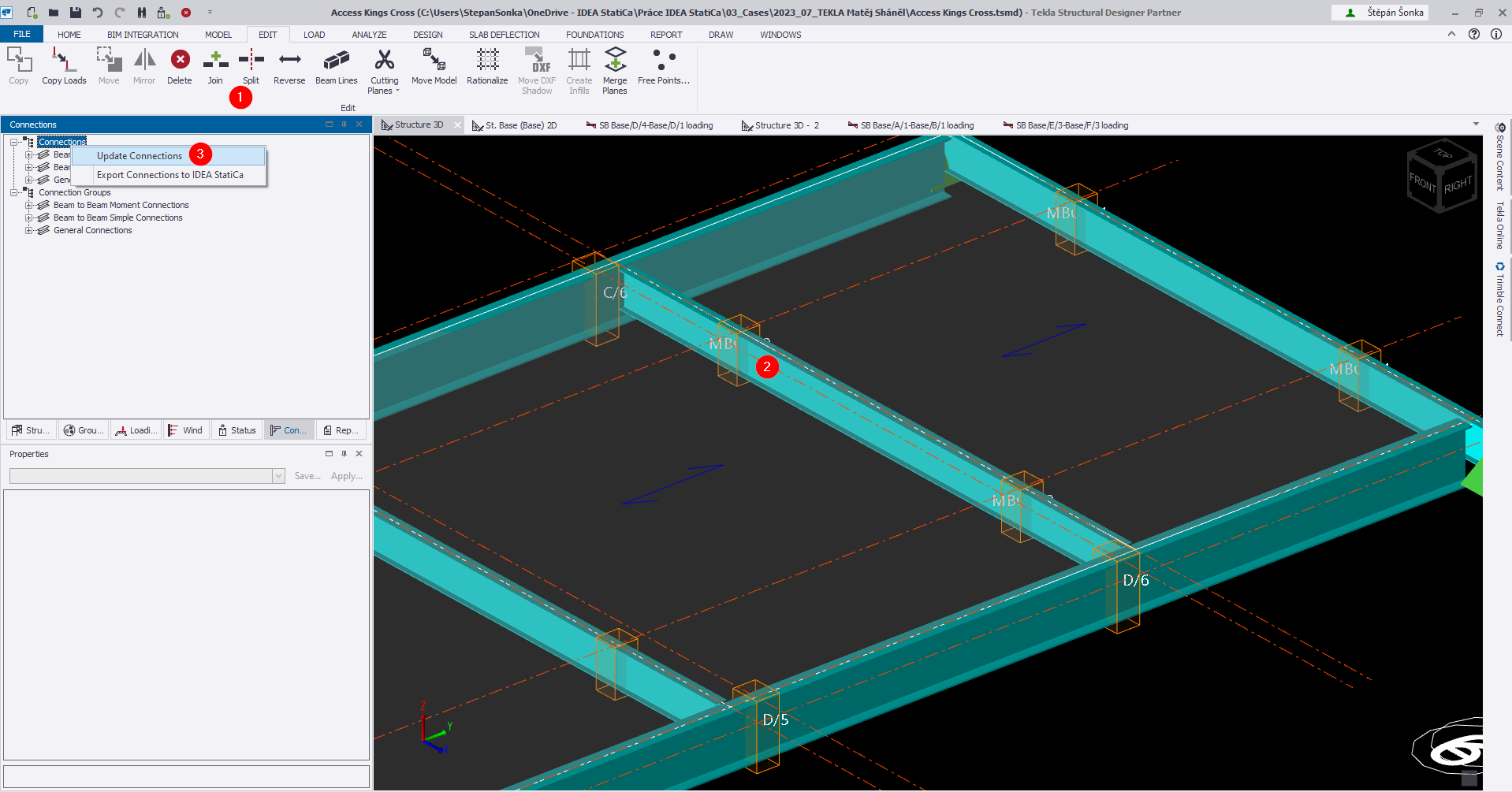

Solução alternativa: No Tekla Structural Designer utilize o comando "Split" (1) para dividir o elemento selecionado em tramos (2). Após a divisão do elemento, regenere a ligação no Tekla Structural Designer (3); as ligações são então geradas entre dois elementos e serão corretamente importadas para o IDEA StatiCa.

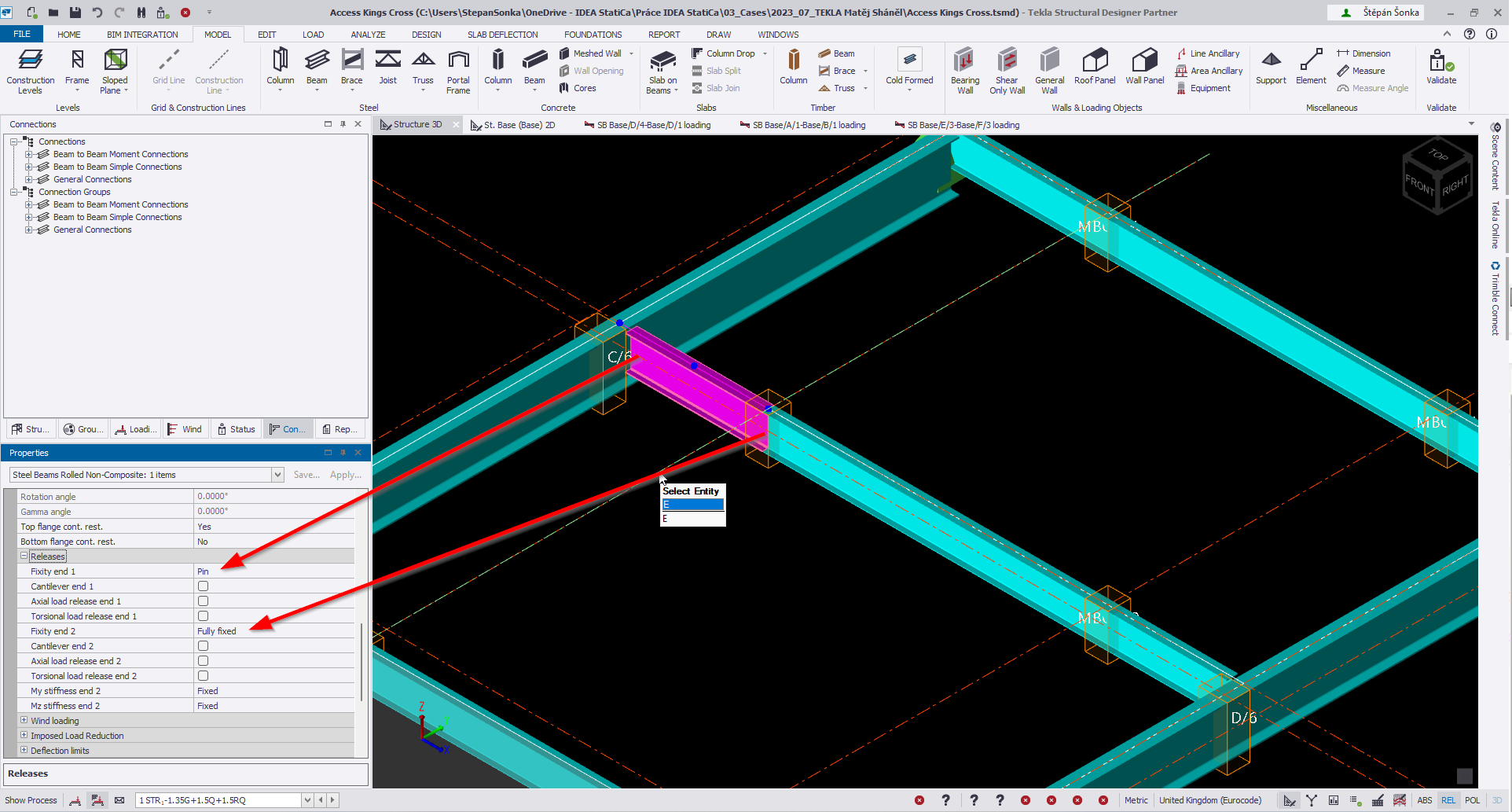

Nota: Quando os elementos são divididos em tramos, lembre-se de verificar as condições de apoio nas extremidades dos elementos recém-criados. Definições incorretas das condições de apoio afetarão as forças internas.
Limitação: A importação de um nó com ligações dimensionadas e forças internas calculadas no TSD não é suportada (por exemplo, uma ligação de fundação com placa de base dimensionada e forças internas calculadas).
Solução alternativa: Elimine o dimensionamento da ligação e importe o nó "vazio" apenas com as forças internas calculadas e refaça o dimensionamento da ligação no IDEA StatiCa.
Consulte também as páginas do Tekla Structural Designer para informações adicionais.
