Como definir corretamente o braço do momento

Este artigo também está disponível em
ENCSDEESFRITPTNLHURO
Traduzido por IA do inglês

Neste artigo, apresentaremos três casos típicos e como o braço do momento para a verificação normativa ao corte é considerado em cada um deles. Verá que, por vezes, os utilizadores têm de definir manualmente o valor do braço do momento e aprenderá também como é calculado no caso de uma secção totalmente comprimida.

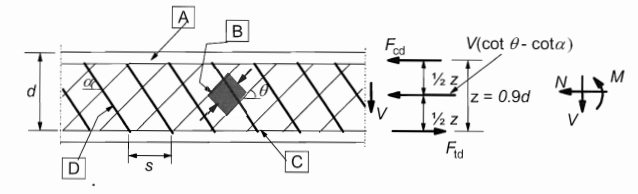

Primeiro, vejamos como o Eurocódigo define o braço do momento:

Os casos

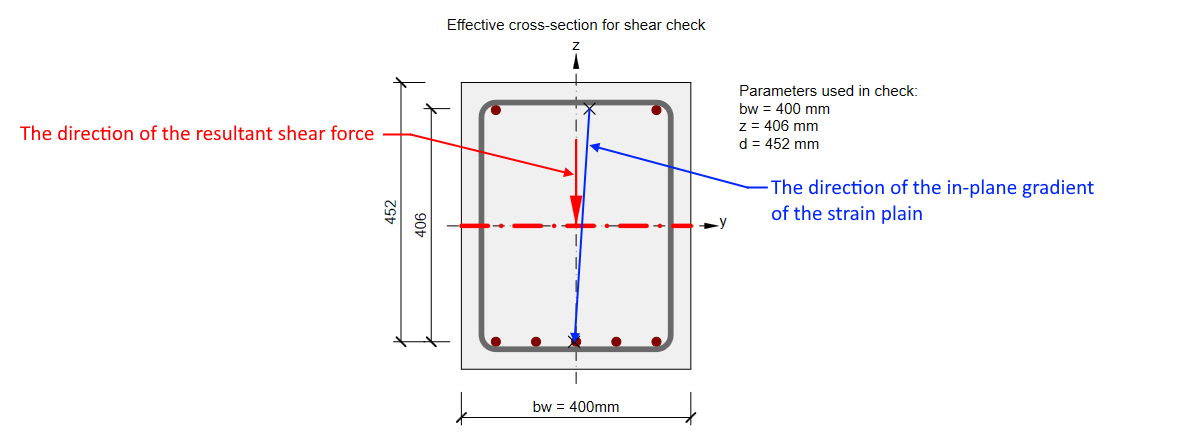

1) A direção do momento fletor biaxial e do corte difere menos de 20°

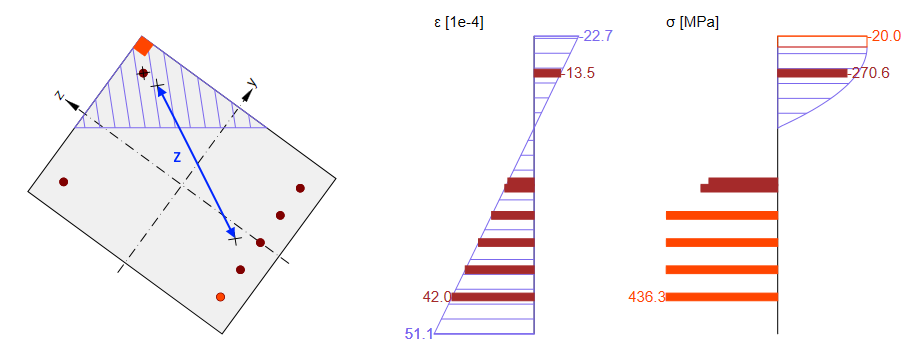

Este é o caso mais comum, em que a direção do momento fletor biaxial (gradiente no plano do diagrama de deformações) e a força de corte resultante são iguais ou quase iguais. Os valores de z e d são calculados automaticamente conforme ilustrado na figura.

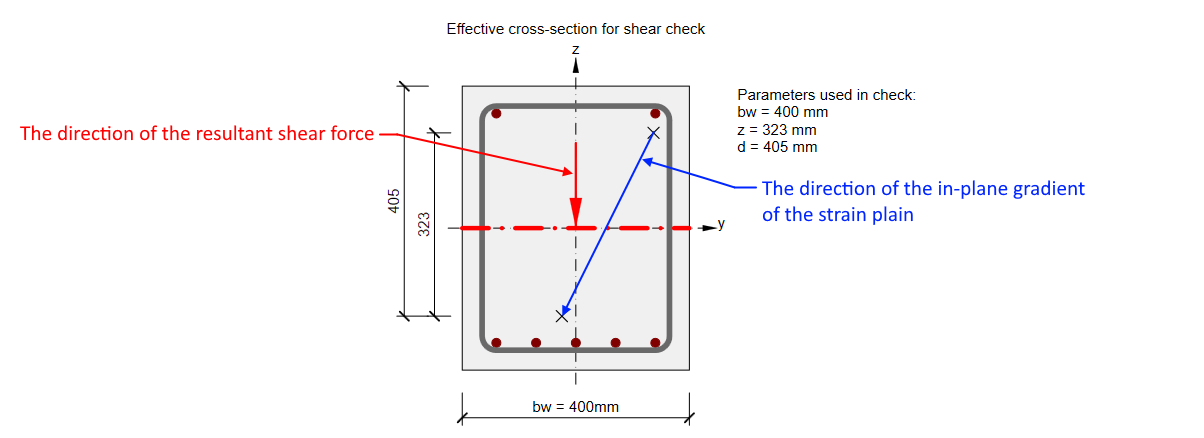

2) A direção do momento fletor biaxial e do corte difere mais de 20°

O braço do momento z é definido da mesma forma. Mas neste caso, o valor de z é menor. E isso pode afetar negativamente a resistência ao corte calculada subsequentemente.

Neste caso, o valor de z deve ser considerado na direção do corte. Assim, para a nossa secção transversal, deverá ser quase igual ao do caso anterior. Pode ler mais em Corte no capítulo Braço do momento das forças internas. É por isso que aparece a mensagem de não conformidade.

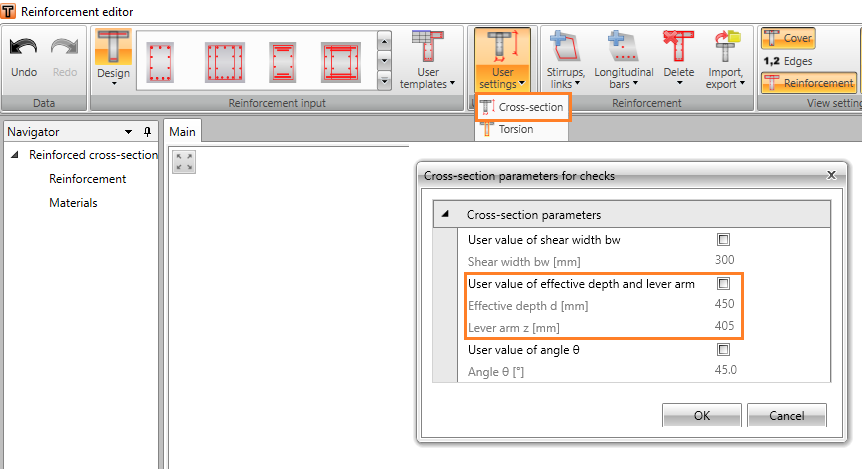

Neste caso, recomendamos a utilização do valor de z definido pelo utilizador. Este valor pode ser definido, por exemplo, como a distância entre as camadas principais de varões de armadura (camada comprimida e camada tracionada) no editor de armadura -> Definições do utilizador -> Secção transversal.

3) Secção transversal totalmente sujeita a compressão

Não surgem zonas tracionadas em secções transversais totalmente sujeitas a compressão. Como a resposta não pode ser determinada, o valor do braço do momento não pode ser obtido a partir dela e será utilizado o valor por defeito z = 0,9 d. No entanto, este valor é definido pela norma com o pressuposto de que não é introduzida nenhuma força axial.

Conclusão

Verifique sempre o valor do braço do momento z utilizado para a verificação normativa ao corte. Como pôde constatar, podem ocorrer situações invulgares em que o valor calculado automaticamente deve ser ajustado manualmente.
