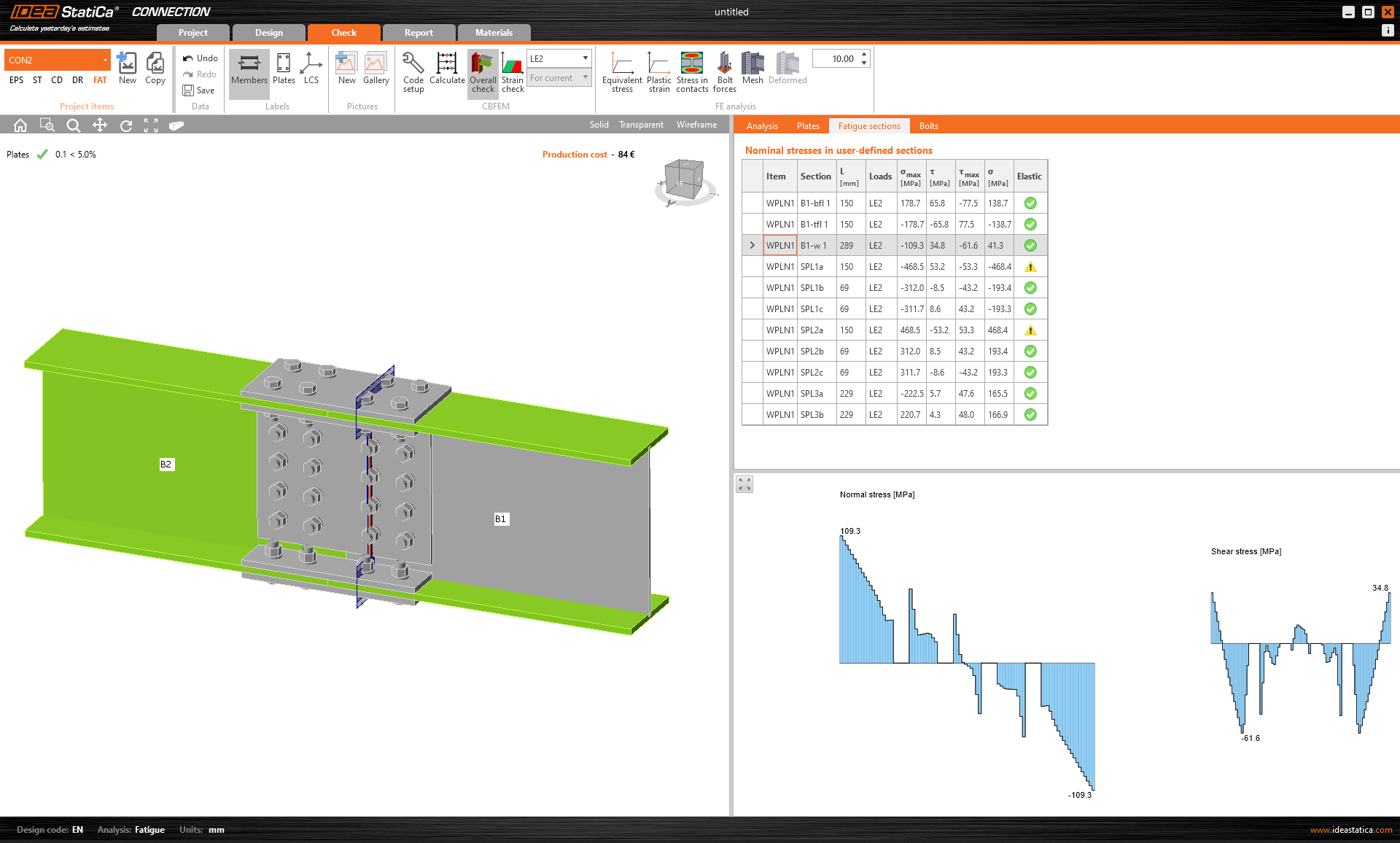

- A avaliação de tensões na análise de fadiga foi melhorada tendo em conta os furos dos parafusos. Os furos (por exemplo, furos de parafusos) são considerados na secção de fadiga. Isto significa que as concentrações de tensão influenciam agora corretamente o cálculo da tensão, ao contrário do que acontecia anteriormente, quando a tensão era calculada como média ao longo de todo o comprimento da secção. A parte da secção que passa pelo furo (de parafuso) tem tensão nula.

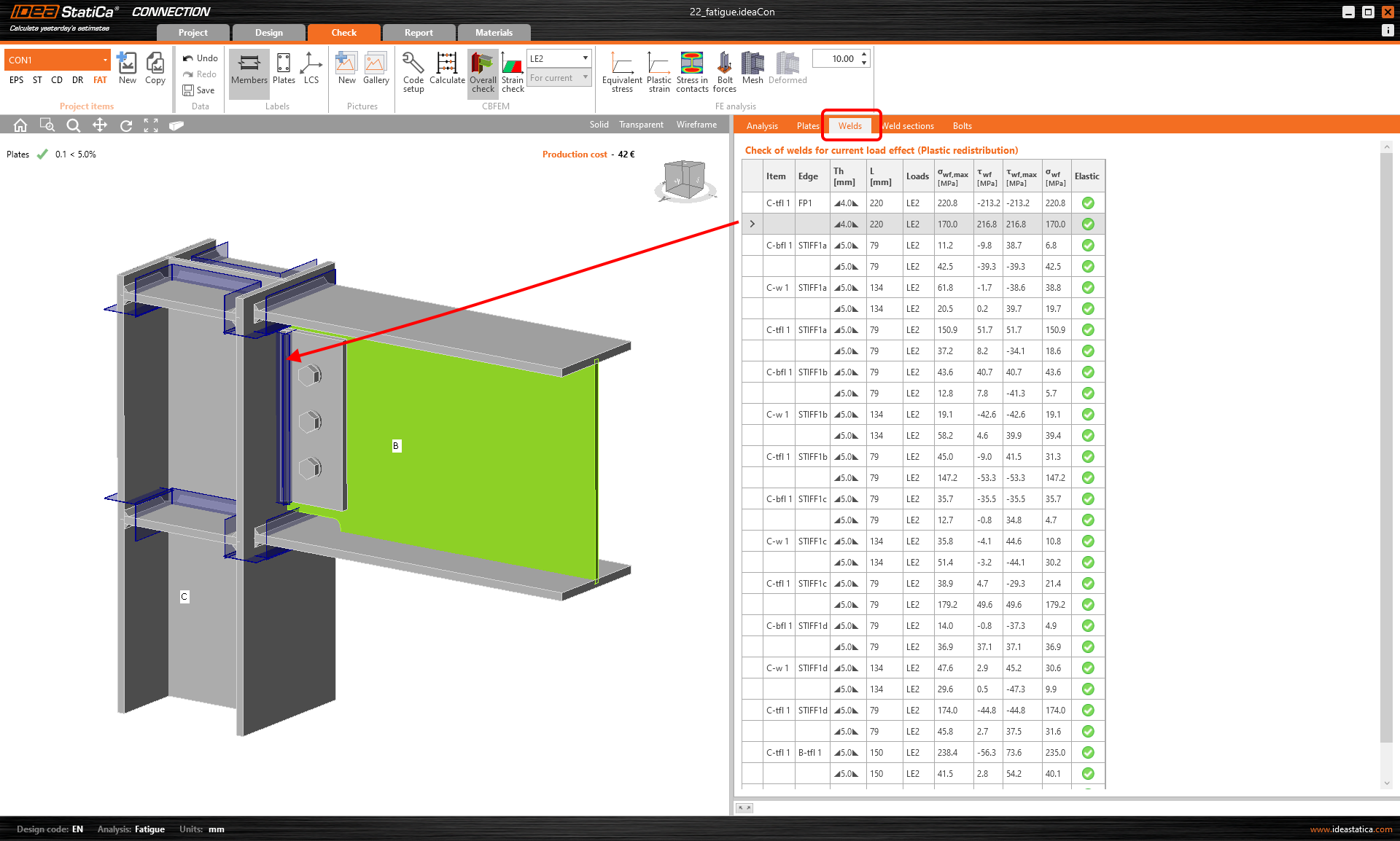

- A tensão de fadiga pode ser apresentada nas soldaduras diretamente, bem como nas secções de chapas próximas da soldadura (como acontecia nas versões anteriores). Nos resultados, abra o separador Soldadura para ver a tensão normal máxima (σwf,max) e a tensão de corte correspondente (τwf), bem como a tensão de corte máxima (τwf,max) e a tensão normal correspondente (σwf).

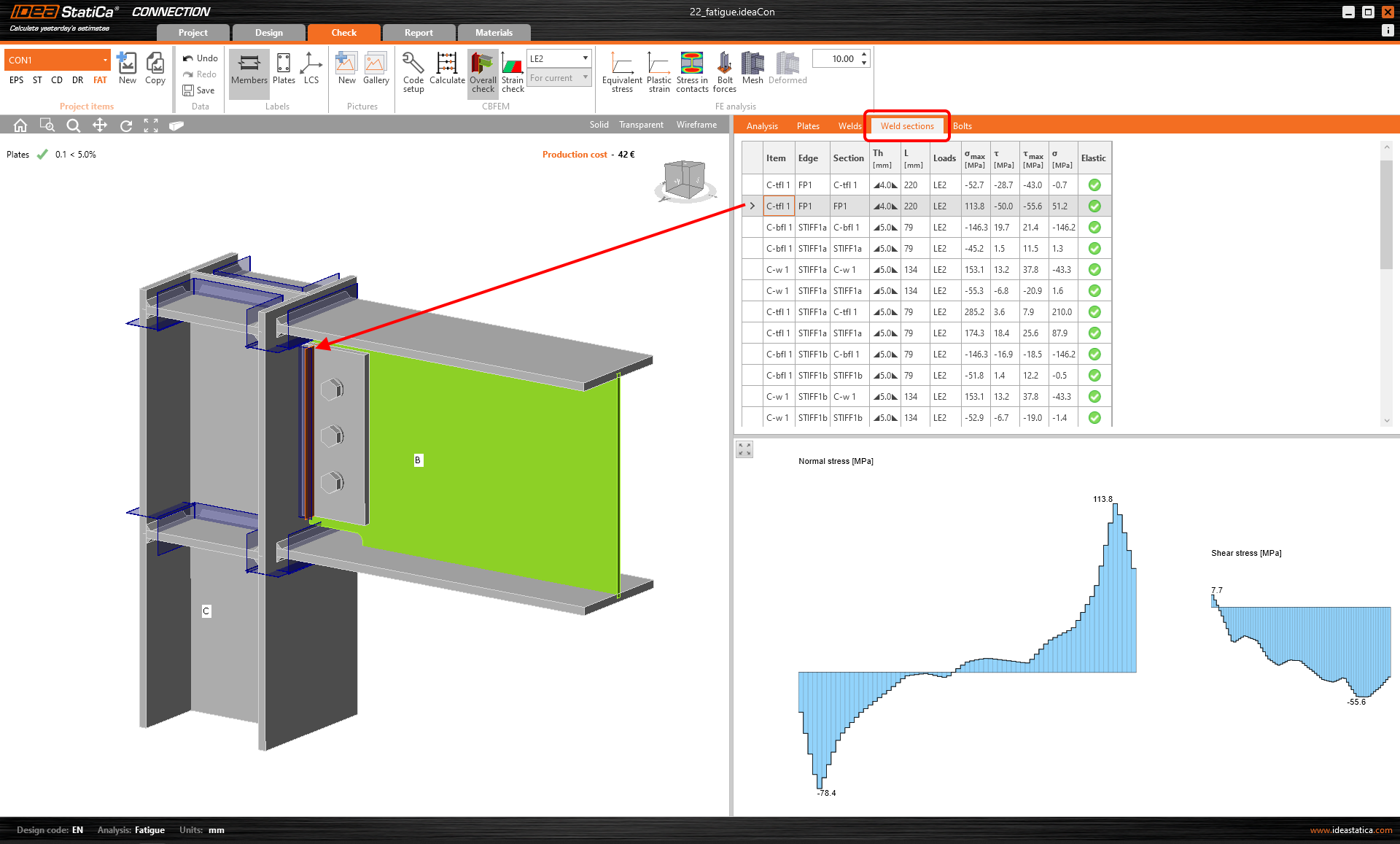

Os resultados para chapas na soldadura estão agora disponíveis no separador Secções de soldadura.
Pode obter mais detalhes em Fundamentos Teóricos: Tipo de análise de fadiga.

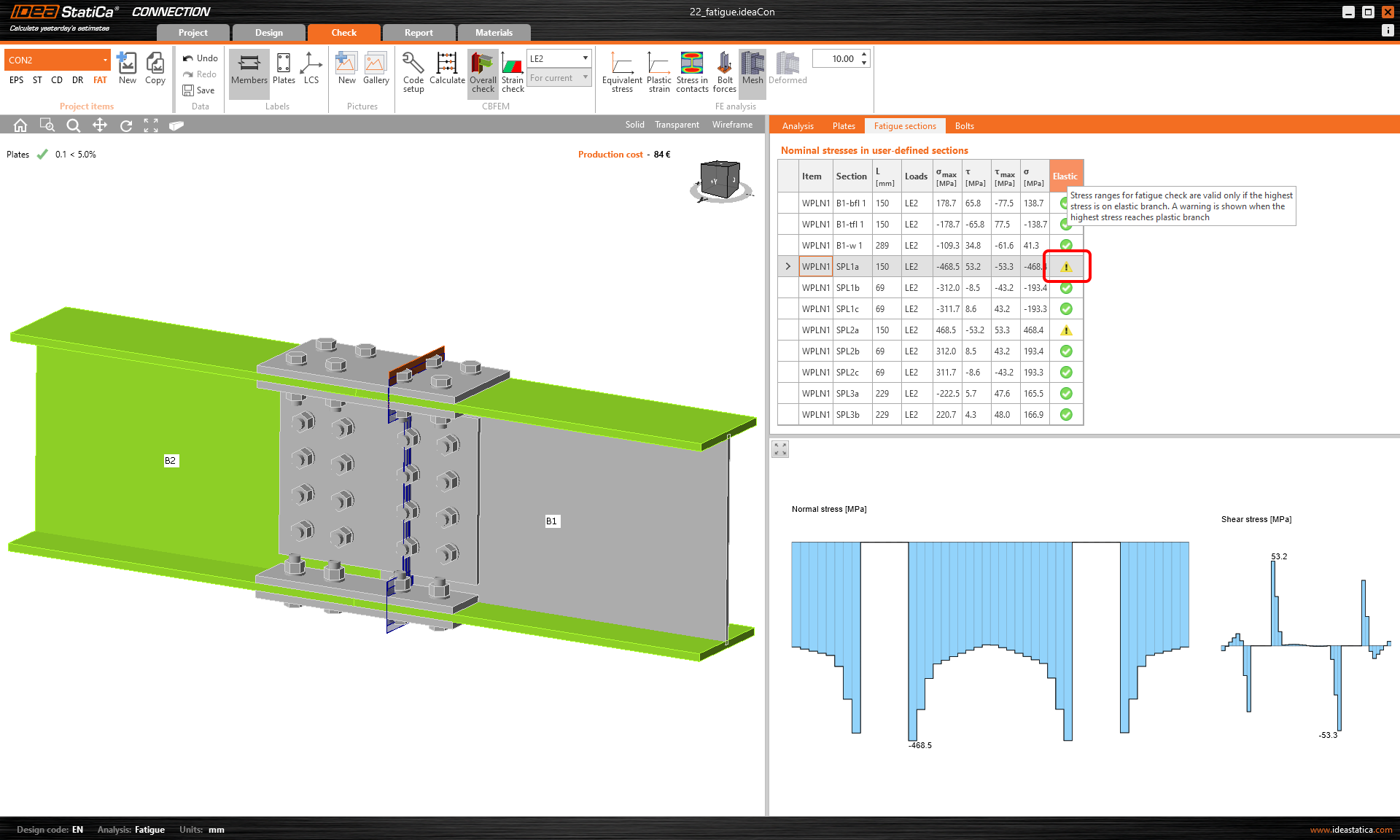

- Se a deformação atingir o ramo plástico do diagrama de material, é apresentado um aviso (para chapas, secções, parafusos, soldaduras e âncoras).
As funcionalidades estão disponíveis desde a atualização 21.1.1.
Disponível nas edições Enhanced do IDEA StatiCa Steel.
