O método de penalidade padrão é recomendado para modelar o contacto entre chapas. Se for detetada a penetração de um nó numa superfície de contacto oposta, é adicionada rigidez de penalidade entre o nó e a chapa oposta. A rigidez de penalidade é controlada por um algoritmo heurístico durante a iteração não linear para obter uma melhor convergência. O solver deteta automaticamente o ponto de penetração e resolve a distribuição de forças de contacto entre o nó penetrado e os nós na chapa oposta. Isto permite a criação de contacto entre malhas diferentes, como ilustrado. A vantagem do método de penalidade é a montagem automática do modelo. O contacto entre as chapas tem um impacto significativo na redistribuição de forças na ligação.

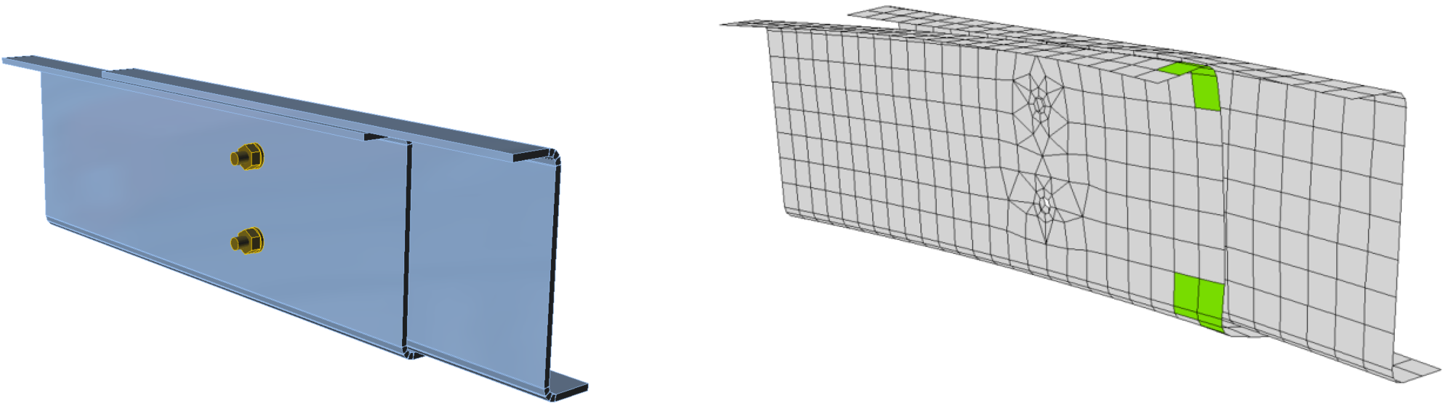

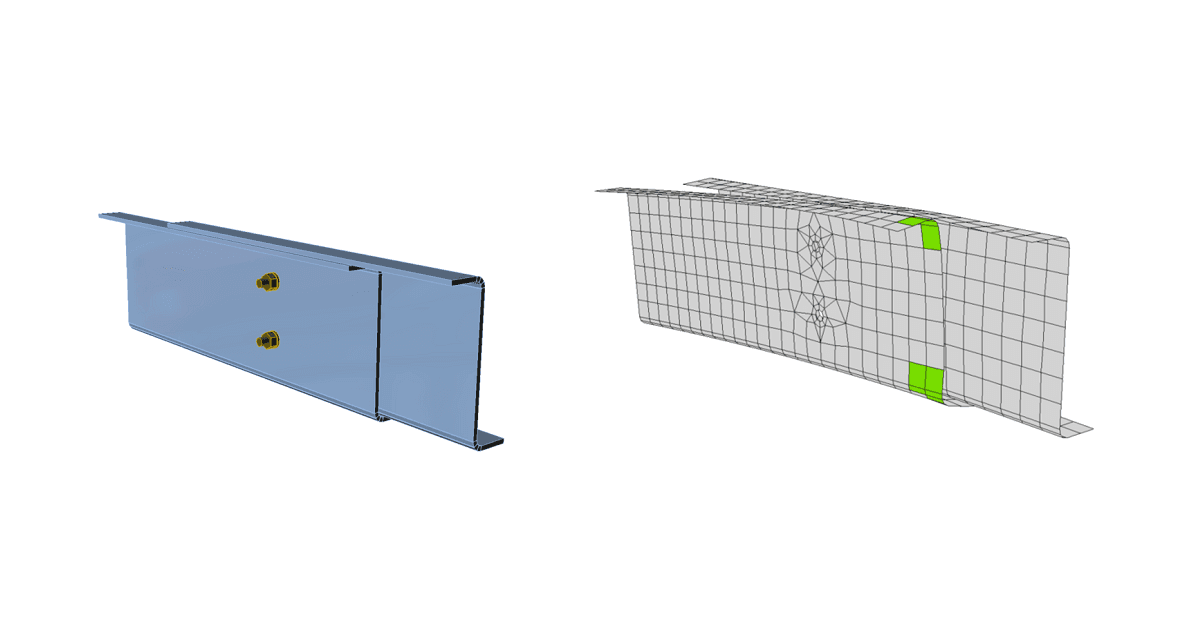

Exemplo de separação de chapas em contacto entre a alma e os banzos de duas madres em Z sobrepostas
É possível adicionar contacto entre
- duas superfícies,
- dois bordos,
- bordo e superfície.

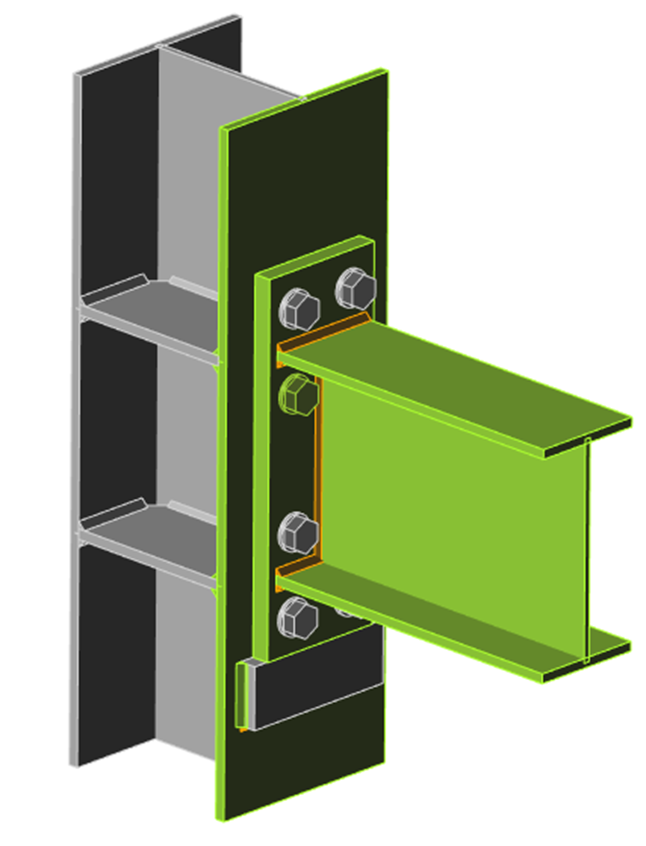

Exemplo de contacto bordo a bordo entre o assento e a placa de extremidade

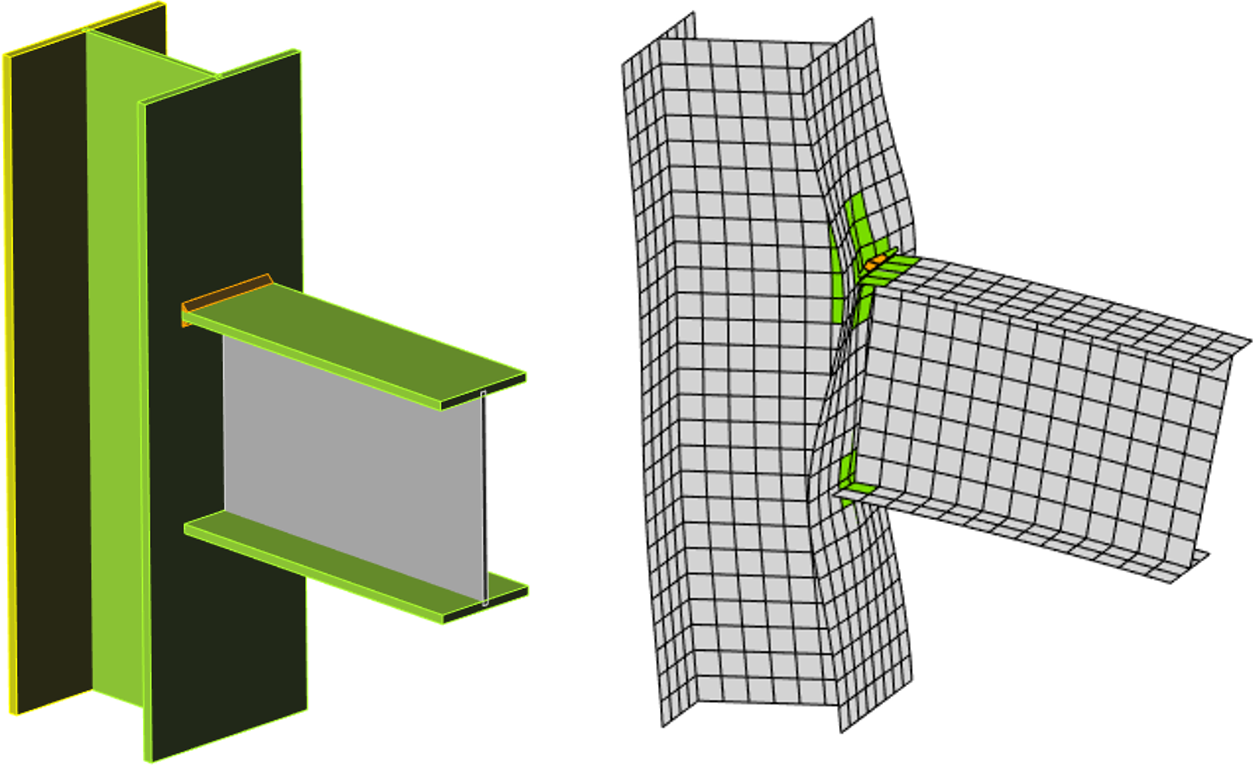

Exemplo de contacto bordo a superfície entre o banzo inferior da viga e o banzo do pilar

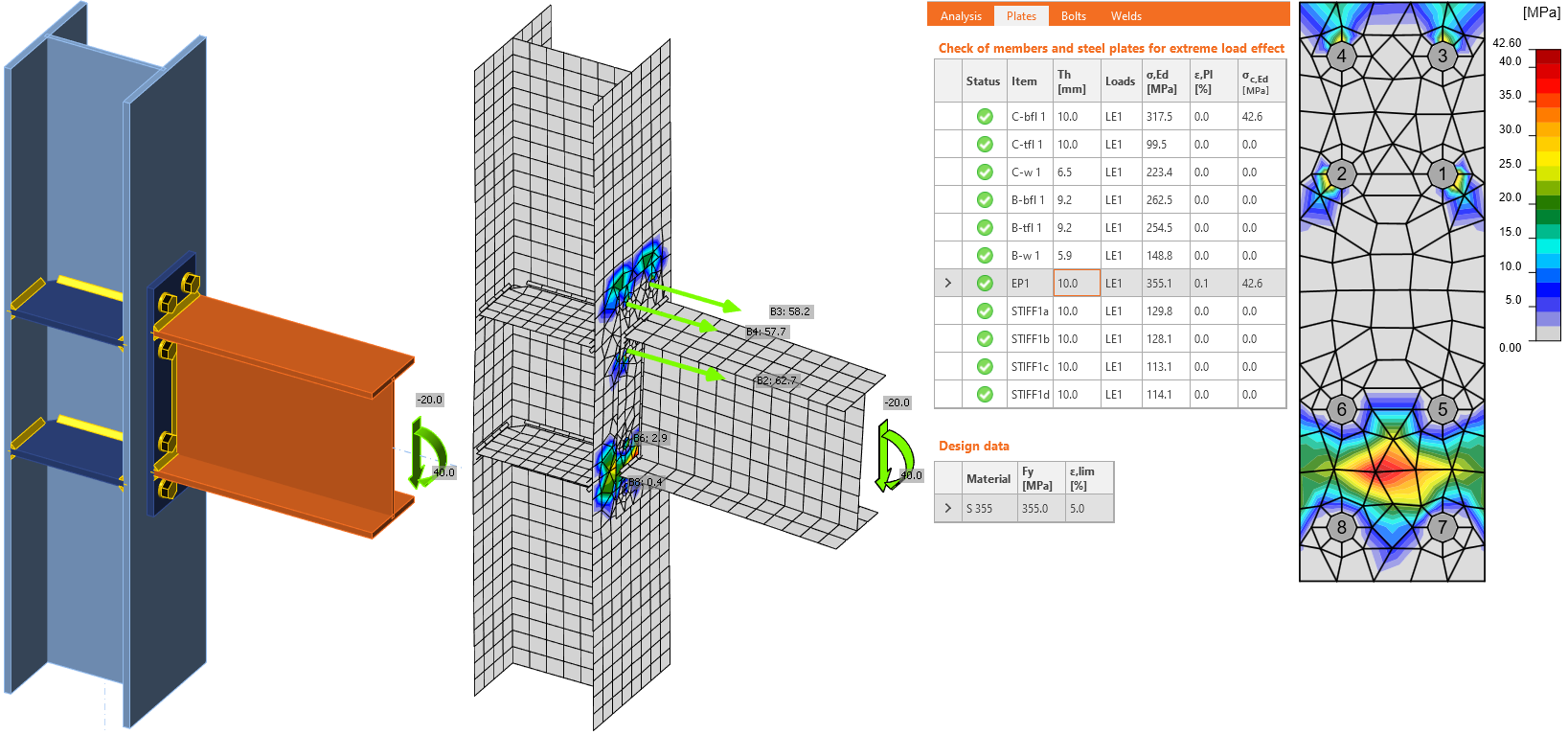

As tensões nos contactos podem ser visualizadas, e os valores são apresentados na tabela de verificação das chapas. No entanto, as tensões de contacto são apenas informativas e não são utilizadas em nenhuma verificação normativa. Além disso, a tensão na espessura dos elementos de casca não é considerada.
