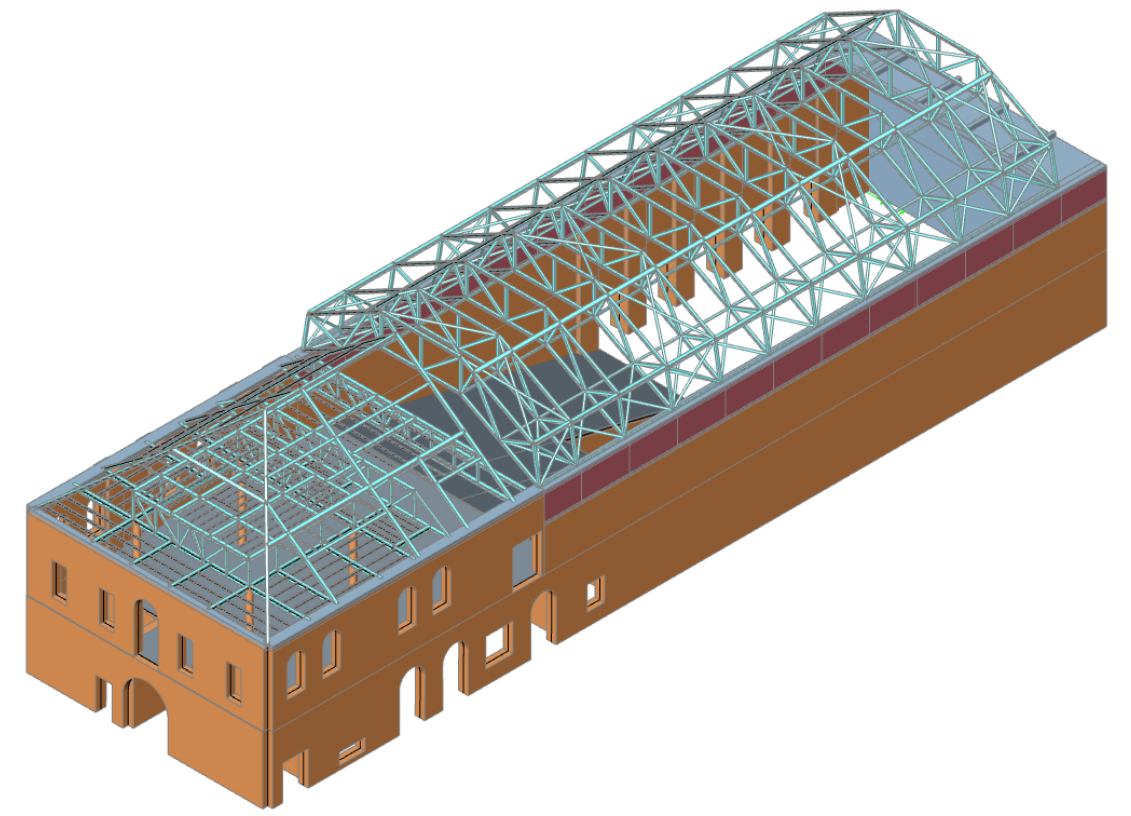

\[ \textsf{\textit{\footnotesize{Global 3D model of the structure}}}\]
Sobre o Projeto
O Cinema Europa, construído em 1924–1925 e reconhecido pelo seu interior ornamentado, está a ser alvo de restauro e modernização na sequência de um âmbito de projeto alargado, desencadeado pelos recentes efeitos sísmicos em Zagreb. O edifício está classificado como bem cultural protegido, o que condicionou significativamente a estratégia de engenharia. No âmbito da manutenção de emergência, todo o telhado e teto sobre a sala principal serão substituídos, garantindo a segurança e preservando o carácter arquitetónico. O sótão, anteriormente um vazio leve sobre a sala, será adaptado para albergar equipamentos de AVAC melhorados e novos sistemas técnicos. Esta alteração aumentou as cargas permanentes em relação à estrutura original, tornando inevitável uma reconsideração completa da estrutura de cobertura.

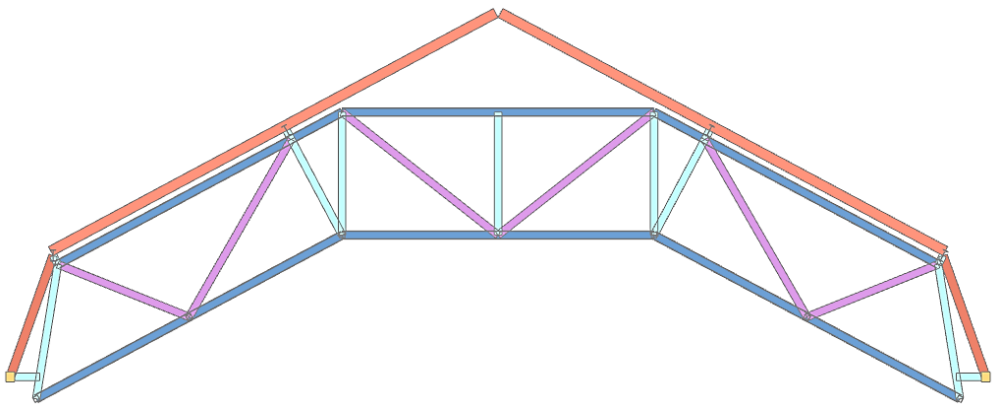

\[ \textsf{\textit{\footnotesize{Main structural truss system}}}\]
O novo sistema baseia-se em elementos primários de aço combinados com madres secundárias em madeira. Esta abordagem híbrida preserva a continuidade estética do interior, proporcionando simultaneamente a rigidez e a capacidade de carga necessárias. A geometria original do intradorso em forma de calha é respeitada, mantendo a impressão visual a partir do interior da sala. As vigas principais, treliças de aço complexas com espaçamento de aproximadamente 3,0 m, utilizam perfis HEB para os banzos, perfis SHS para os montantes e diagonais, perfis CHS para o contraventamento em ambas as direções, e são ligadas longitudinalmente com madres de aço que suportam as madres em madeira. Todo o processo de montagem teve de ser concebido para uma localização no centro urbano denso, com acesso limitado de grua, o que determinou a decisão de utilizar ligações aparafusadas montadas em obra.
Desafios de Engenharia
Trabalhar no interior de um monumento cultural protegido exigiu uma intervenção mínima na alvenaria existente, coordenando simultaneamente múltiplos intervenientes e serviços modernos de construção. Os frequentes ajustes tardios de implantação, motivados por necessidades multidisciplinares e requisitos de conservação, fizeram com que o dimensionamento dos elementos das treliças e das numerosas ligações à medida se tornasse um alvo em constante mudança. A geometria teve de acomodar a preservação do teto em forma de calha, albergando simultaneamente unidades de AVAC de dimensão considerável, o que alterou significativamente o regime de cargas em relação à cobertura original.
As autoridades do património exigiram soluções não intrusivas que minimizassem a ancoragem nas paredes históricas, complicando ainda mais as verificações de estabilidade. As treliças tiveram de vencer o vão sobre a sala principal sem introduzir impulsos elevados na alvenaria. O pormenor dos apoios e dos aparelhos de apoio exigiu, por isso, um equilíbrio cuidadoso entre a restrição e a tolerância dimensional. As normas de segurança contra incêndio acrescentaram outra dimensão, uma vez que o espaço de sótão confinado deve albergar em segurança elementos de aço num ambiente compartimentado.

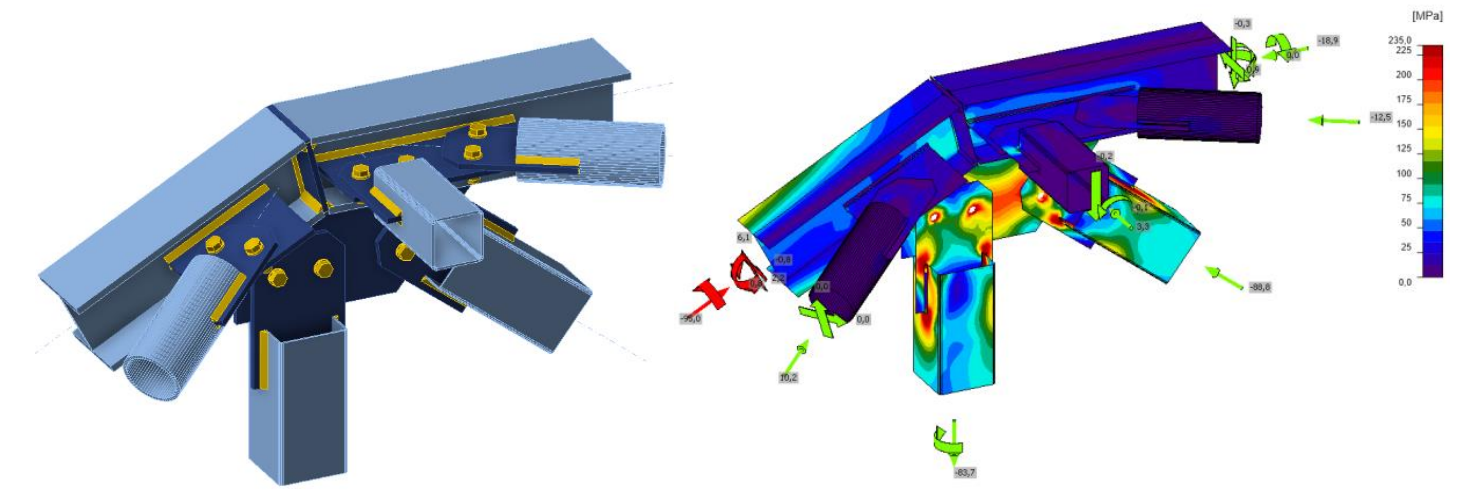

\[ \textsf{\textit{\footnotesize{Example of steel connections}}}\]
Em paralelo, a logística do espaço confinado em obra e a urgência induzida pelo sismo exerceram pressão sobre a velocidade de projeto e a construtibilidade. O transporte de componentes de grandes dimensões por ruas estreitas do centro urbano, a coordenação de trabalhos temporários para a montagem e a garantia de resiliência face a réplicas sísmicas foram todos aspetos centrais do desafio de engenharia. Estas condicionantes amplificaram a importância de fluxos de trabalho digitais eficientes e de ferramentas de software fiáveis.
Com ligações estritamente aparafusadas e logística condicionada no centro da cidade, o modelo de ligação permitiu-nos validar a sequência de montagem numa fase inicial e evitar imprevistos durante a execução.
Anamarija Alagušić
Engenheiro Estrutural – Intrados projekt d.o.o.
Croácia
Soluções e Resultados
A análise global e o dimensionamento dos elementos foram realizados no SCIA Engineer, com verificações normativas detalhadas das ligações efetuadas no IDEA StatiCa Connection. A ligação BIM entre o SCIA Engineer e o IDEA StatiCa permitiu a transferência de elementos e dos esforços internos condicionantes para cada junta, reduzindo drasticamente a reintrodução manual de dados e o risco de erros de transcrição. A capacidade de sincronizar as alterações de projeto entre a análise global e a verificação normativa local das ligações significou que cada ajuste tardio na geometria ou na distribuição de cargas podia ser reverificado sem recomeçar do zero.

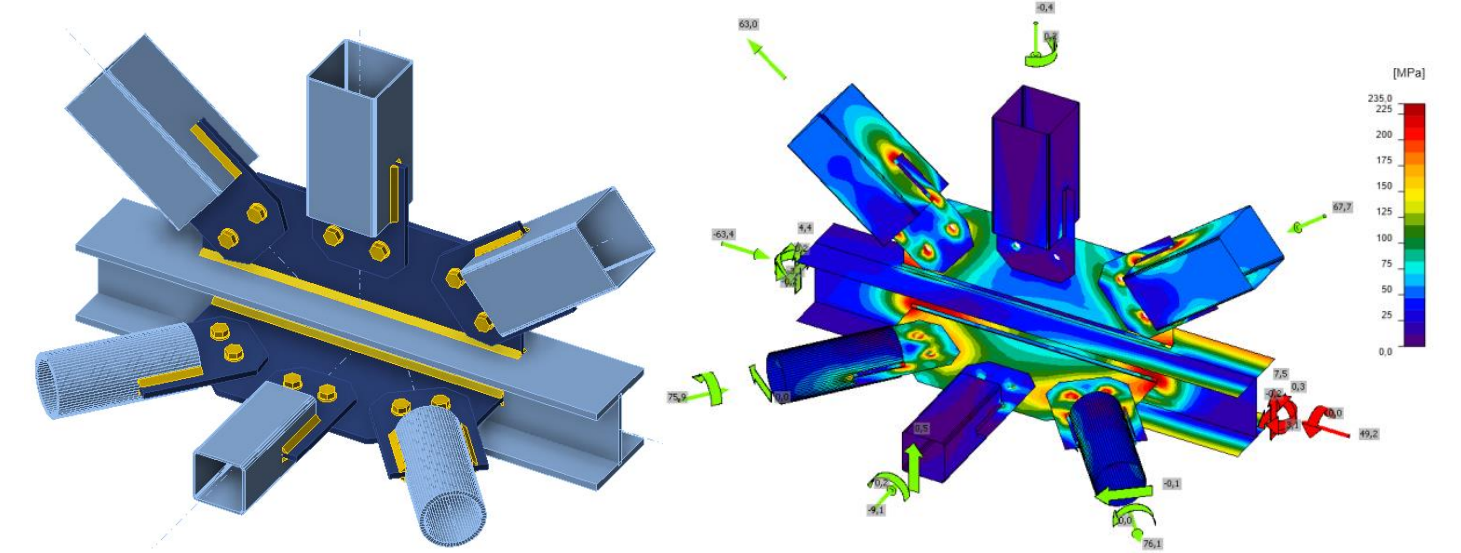

\[ \textsf{\textit{\footnotesize{Example of steel connections}}}\]
Uma vantagem significativa do IDEA StatiCa é a sua capacidade de integração com outros programas numéricos através de BIM. Isto torna muito mais fácil e rápido efetuar os ajustes necessários à estrutura e aos detalhes, e coordenar com outros participantes do projeto.
Anamarija Alagušić
Engenheiro Estrutural – Intrados projekt d.o.o.
Croácia
Uma vez que as condicionantes de elevação e acesso em obra favoreciam conjuntos de menor dimensão, todas as ligações foram projetadas como aparafusadas, permitindo uma estratégia de montagem por módulos. Esta abordagem reduziu o risco associado à soldadura em espaços confinados e permitiu ao empreiteiro planear uma sequência de instalação clara. A capacidade do IDEA StatiCa de avaliar múltiplas combinações de ações de uma só vez acelerou a otimização, enquanto a interface intuitiva encurtou a curva de aprendizagem da equipa e apoiou reverificações rápidas sempre que a disposição das treliças ou a coordenação de instalações técnicas se alterou.
O projeto foi executado num fluxo de trabalho baseado no Eurocódigo para elementos e ligações de aço, com o IDEA StatiCa a fornecer a verificação normativa das juntas e o SCIA Engineer a manter o modelo estrutural global. Este processo integrado resultou num sistema de cobertura robusto e de fácil instalação, que respeita o perfil patrimonial da sala e acomoda os serviços modernos sem reforço intrusivo da envolvente histórica. Ao fazê-lo, o projeto não só garante a segurança do edifício, como também permite a utilização cultural a longo prazo de um dos monumentos mais queridos de Zagreb.
Conclusão
O Cinema Europa é um dos símbolos culturais da cidade de Zagreb, e vale a pena preservá-lo
para as gerações futuras. O projeto de manutenção de emergência irá modernizar todo o edifício
e melhorar significativamente a segurança e prolongar a sua vida útil.
O IDEA StatiCa deu um contributo significativo para o cálculo das estruturas de aço. Este programa é uma ferramenta ideal para o cálculo de ligações complexas, simplificando consideravelmente o dimensionamento e a otimização da estrutura, poupando tempo. Este é um dos primeiros projetos em que a empresa utilizou o IDEA StatiCa, e certamente continuará a utilizá-lo no futuro.
Sobre a Intrados Projekt d.o.o.
A Intrados Projekt d.o.o. é uma empresa especializada em projeto e supervisão, principalmente no domínio da renovação e reabilitação de estruturas existentes. É particularmente especializada em trabalhos em edifícios de património cultural protegido. A empresa foi fundada em 2016 por Martina Vujasinović e Hrvoje Podnar, projetistas com anos de experiência e licença do Ministério da Cultura para a realização de tarefas relacionadas com a proteção e preservação do património cultural.
