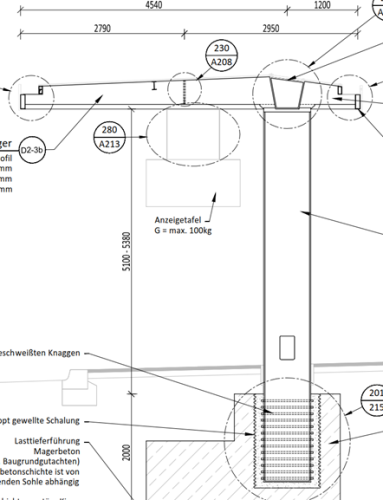

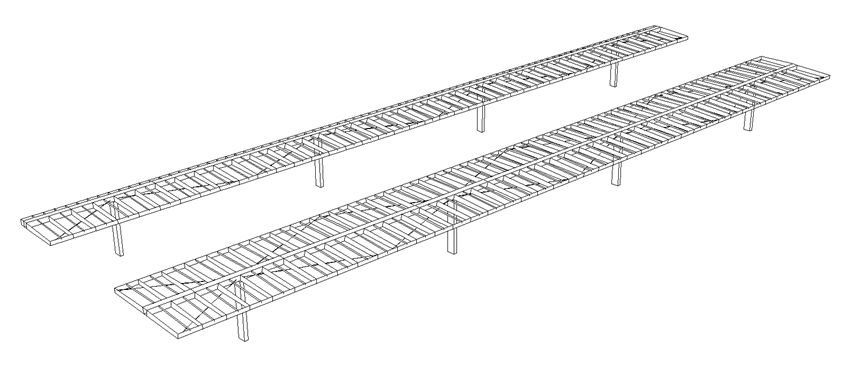

A estação de autocarros é constituída por uma estrutura de cobertura em consola (consola de aprox. 4,5 m) com um comprimento total de 84 metros. Toda a estrutura é suportada por 4 colunas.
O membro do conselho de administração da LEICHT, o Sr. Florian Weininger, comenta a utilização do IDEA StatiCa neste projeto:
Utilizámos o software IDEA StatiCa durante a fase de serviço 5 (Leistungsphase 5) de acordo com a HOAI – Planeamento de execução (Ausführungsplanung).
Os requisitos do projeto arquitetónico foram determinantes para o dimensionamento das ligações – todas tinham de ser ocultas.
Isto conduziu a ligações de aço extraordinárias com elevadas exigências em termos de análise estrutural, dimensionamento e verificação. Por isso, decidimos utilizar o IDEA StatiCa para o dimensionamento destas juntas extraordinárias – por exemplo, as ligações da viga central principal às colunas e a junta de campo da viga principal.
A estrutura está sujeita a todos os 6 tipos de forças, incluindo flexão (torção) em torno de todos os eixos. No IDEA StatiCa foi possível definir uma tipologia geral e carregar a ligação nas direções requeridas.
Dimensionámos, carregámos e verificámos todas as juntas no IDEA StatiCa. Obtivemos análises precisas e verificações normativas das juntas, o que nos permitiu projetar a melhor geometria e topologia para satisfazer tanto as exigências arquitetónicas como as estruturais.
O relatório de dimensionamento com cálculos e verificações foi submetido ao engenheiro verificador (Prüfstatiker), conforme exigido pela regulamentação alemã. O engenheiro verificador aprovou o cálculo.
A fase de construção em oficina foi concluída em agosto de 2017.

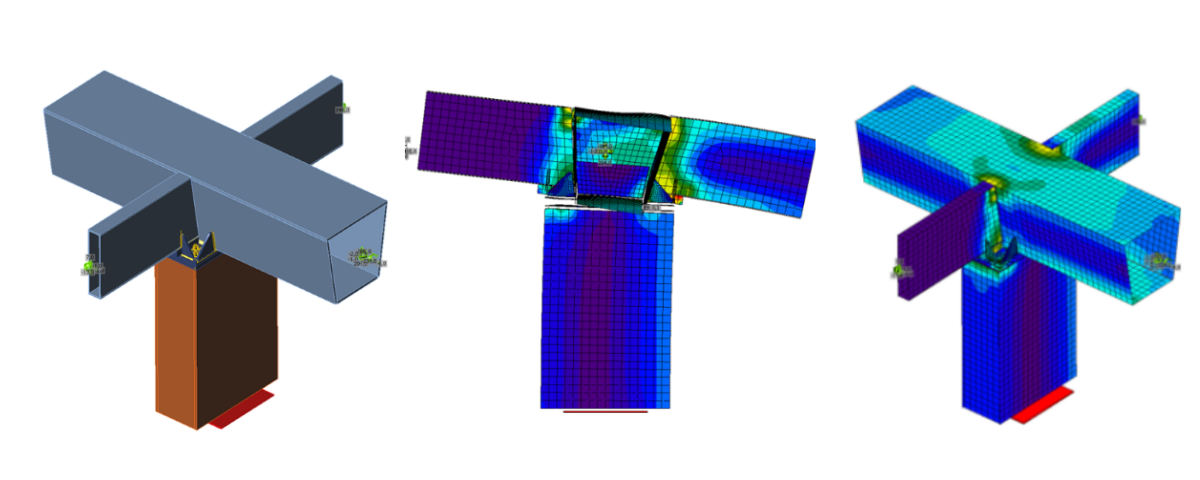

Ligação da viga principal e das vigas secundárias às colunas

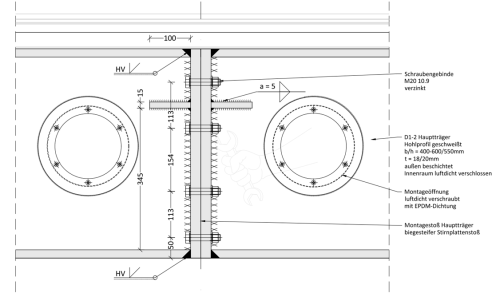

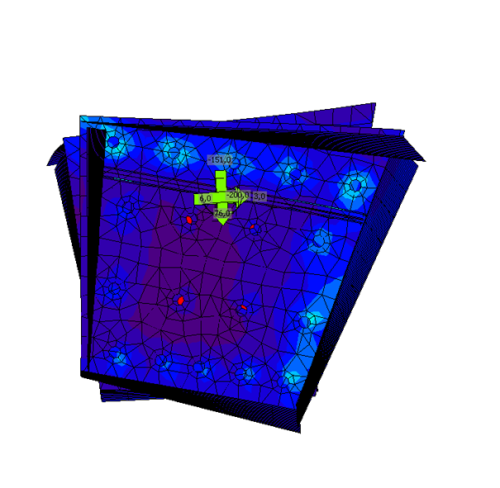

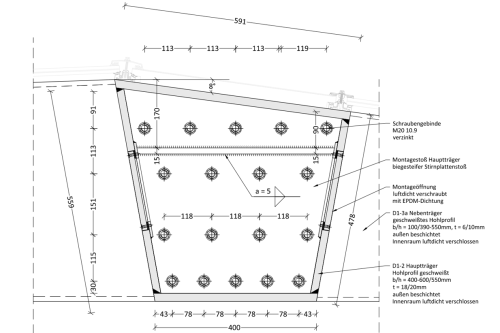

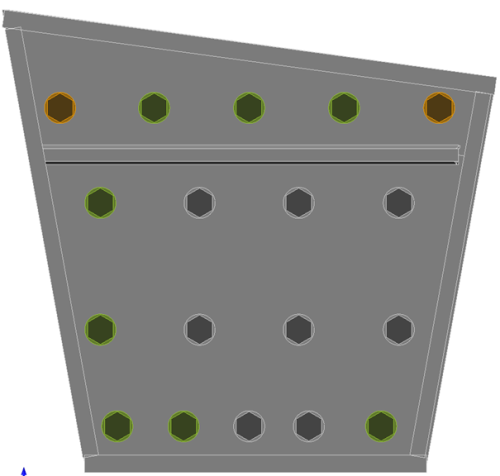

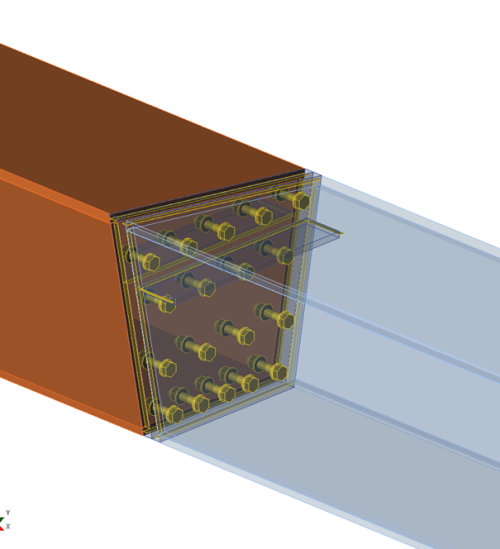

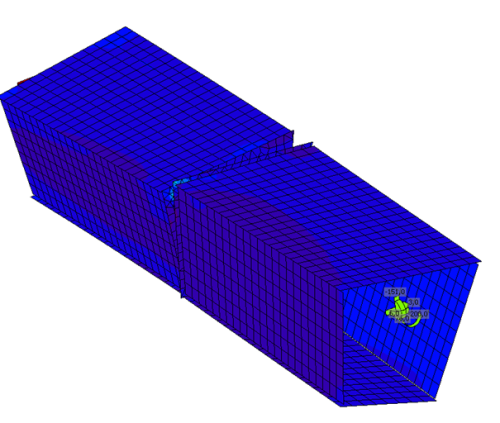

Junta de montagem da viga principal
Webinar sobre o projeto da estação de autocarros
O dimensionamento e a verificação normativa da junta principal constituída por elementos com uma secção transversal não normalizada como parte da estrutura de cobertura foram também apresentados num dos nossos webinars. Desfrute da gravação do webinar:
