Sobre o projeto
Situado numa área de beleza natural, a equipa do projeto enfrentou o desafio de integrar "The Twist" no seu ambiente com o mínimo de perturbação. O design e a construção da estrutura tiveram de ser realizados com sensibilidade para a paisagem envolvente, garantindo que o impacto ecológico fosse minimizado. O projeto exigiu a integração harmoniosa de arte, arquitetura e natureza.
No cerne do conceito do Museu "The Twist" encontra-se uma visão arquitetónica ousada: uma estrutura retangular simples sujeita a uma dramática torção de 90 graus no seu centro. Este princípio de design exigiu uma profunda integração da criatividade arquitetónica com a competência em engenharia estrutural. A Rambøll, a empresa de engenharia por detrás deste ambicioso projeto, concentrou-se inicialmente no design e otimização de ligações de aço. No entanto, à medida que o âmbito do projeto se expandiu, cresceu também a necessidade da aplicação IDEA StatiCa Connection para responder a análises e otimizações estruturais abrangentes em toda a forma torcida do museu.
As capacidades do IDEA StatiCa foram essenciais no nosso processo de projeto, particularmente no tratamento das ligações geométricas complexas e na otimização do projeto estrutural.
Lars Olaf Møller-Hansen
Engenheiro Estrutural – Ramboll Group
Dinamarca
A integração do IDEA StatiCa foi fundamental desde o início, facilitando não apenas o design de ligações, mas também permitindo uma abordagem holística aos desafios estruturais. Combinado com o Tekla Structures e o Robot Structural Analysis através da integração BIM, isto não só simplificou os processos de design e análise, como também promoveu uma plataforma colaborativa para arquitetos, engenheiros e partes interessadas no projeto, o que sublinhou as ambições técnicas do projeto e a sua viabilidade estrutural num quadro digital coeso.
Desafios de engenharia
"The Twist" apresentou um conjunto único de desafios de engenharia, enraizados principalmente na sua geometria distintiva. A torção característica do projeto complicou significativamente o design estrutural, introduzindo ângulos e caminhos de carga não convencionais que contrariavam as abordagens de engenharia padrão. Esta complexidade exigiu um nível de precisão e inovação que as ferramentas de design tradicionais não conseguiam proporcionar. O IDEA StatiCa Connection tornou-se fundamental para responder a estes desafios, oferecendo capacidades avançadas de modelação e análise para navegar pelas geometrias intrincadas do projeto e garantir a integridade estrutural face às tensões e deformações não convencionais da forma torcida.
Além disso, na fase de iniciação do projeto, a Rambøll enfrentou o desafio de transformar elementos em formas invulgares para acomodar a torção, o que afetou significativamente a capacidade resistente da estrutura. As capacidades do IDEA StatiCa expandiram-se para além do simples design de ligações de aço, abrangendo a otimização de toda a estrutura metálica, juntamente com responsabilidades adicionais que incluíam sistemas MEP e HVAC. Esta abordagem multifacetada na gestão de ligações geométricas complexas foi fundamental para garantir o alinhamento do design estrutural com a visão arquitetónica do projeto.
Perante os desafios sem precedentes de 'The Twist', incluindo a sua icónica estrutura de 90 graus, o IDEA StatiCa revelou-se indispensável. A sua capacidade de projetar e otimizar eficientemente ligações de aço complexas conduziu a poupanças significativas de material e tempo.
Lars Olaf Møller-Hansen
Engenheiro Estrutural – Ramboll Group
Dinamarca
Soluções e resultados
O IDEA StatiCa desempenhou um papel fundamental na resposta aos múltiplos desafios do projeto. A sua rapidez e as funcionalidades de exportação a partir do Tekla Structures foram cruciais para um design e cálculos eficientes. O software permitiu à Rambøll gerir ligações geométricas complexas, em particular para a estrutura metálica. Adicionalmente, a interoperabilidade do IDEA StatiCa com o Robot Structural Analysis facilitou a integração harmoniosa dos designs. O projeto registou poupanças substanciais de material, incluindo uma redução de 30% na tonelagem de aço, bem como poupanças significativas de tempo no design de ligações.
A colaboração entre IDEA StatiCa, Tekla Structures e Robot Structural Analysis facilitou um fluxo de trabalho contínuo, contribuindo significativamente para o sucesso do projeto.
Lars Olaf Møller-Hansen
Engenheiro Estrutural – Ramboll Group
Dinamarca
Desafios geométricos complexos

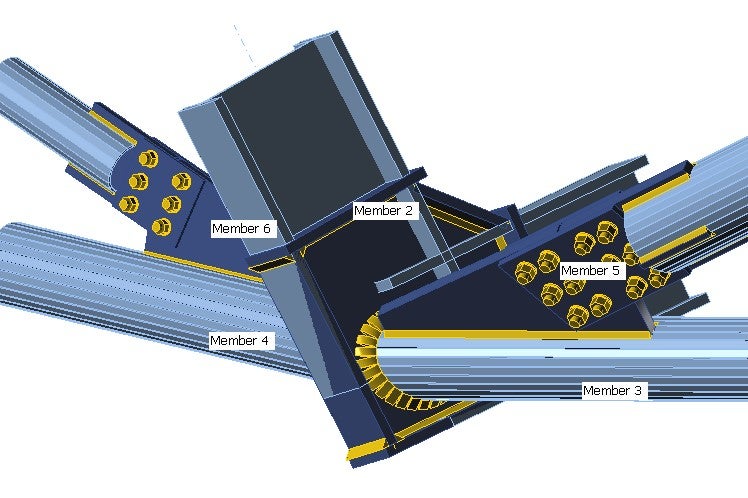

O design do museu, caracterizado pela sua torção de 90 graus, introduziu ângulos e ligações não convencionais que normalmente não se encontram em projetos de construção padrão. O IDEA StatiCa Connection permitiu aos engenheiros da Rambøll modelar, analisar e otimizar estas ligações geométricas complexas de forma eficiente. A capacidade do software para lidar com geometrias e cargas não normalizadas contribuiu diretamente para o desenvolvimento de soluções estruturais eficazes que mantiveram a integridade e a visão estética do museu.
Otimização de ligações de aço
Inicialmente, o âmbito do projeto para a Rambøll incluía a otimização de ligações de aço, uma tarefa que se expandiu para uma otimização estrutural completa à medida que o projeto avançava. O IDEA StatiCa Connection foi fundamental nesta fase, permitindo à equipa explorar rapidamente diversas alternativas de design, conduzindo em última análise a um design que era simultaneamente estruturalmente sólido e eficiente em termos de material. As capacidades avançadas de análise da aplicação garantiram que cada ligação satisfazia os requisitos necessários de resistência, rigidez e estabilidade, apesar das tensões não convencionais impostas pelo design torcido.
Integração com Tekla Structures e Robot Structural Analysis

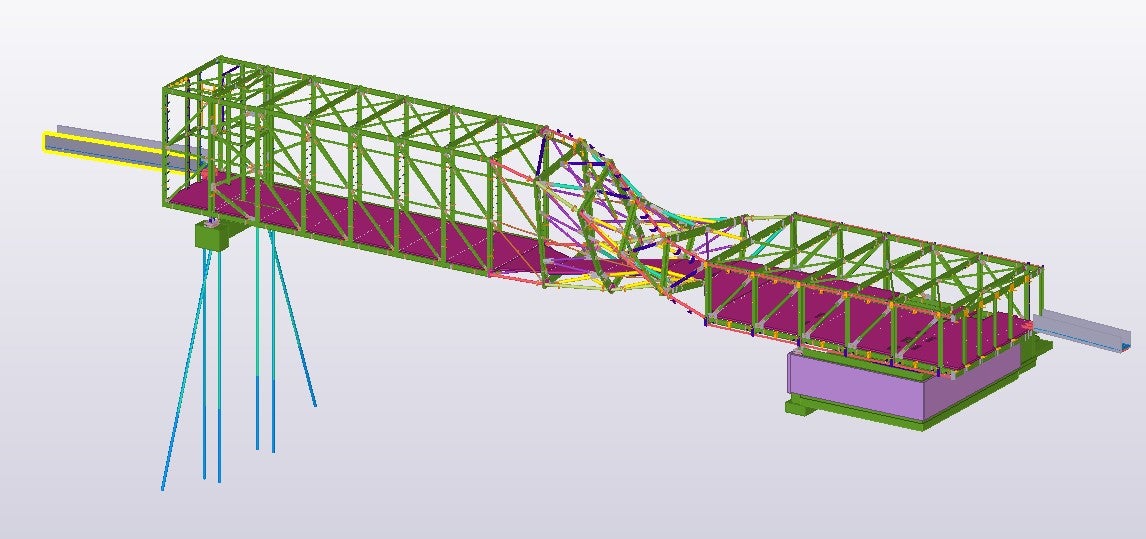

Uma das principais vantagens da utilização do IDEA StatiCa Connection foi a sua interoperabilidade harmoniosa com outros softwares de engenharia, nomeadamente o Tekla Structures e o Robot Structural Analysis. Esta integração facilitou um fluxo de trabalho simplificado, permitindo a transferência eficiente de modelos e dados entre aplicações. A capacidade de exportar funcionalidades do Tekla Structures para o IDEA StatiCa e a compatibilidade com o Robot Structural Analysis aumentaram a eficiência do projeto, permitindo iterações e ajustes rápidos ao design com base em resultados de análise detalhados.
Poupanças de material e tempo
A utilização do IDEA StatiCa Connection conduziu a poupanças significativas de material, com uma redução estimada de 30% na tonelagem de aço. Esta redução não só implicou poupanças de custos, como também se alinhou com os objetivos de sustentabilidade ao minimizar o consumo de recursos. Além disso, a eficiência do software no design e verificação normativa de ligações resultou em poupanças consideráveis de tempo, acelerando o cronograma do projeto sem comprometer a qualidade ou a integridade do design estrutural.
Soluções de design inovadoras
O projeto destacou a capacidade do IDEA StatiCa Connection para suportar soluções de design inovadoras, como a introdução de chapas de alma mais espessas em zonas críticas para aumentar a rigidez das ligações. Esta solução, obtida através de análise detalhada no IDEA StatiCa, exemplificou como o software pode identificar e facilitar ajustes que os métodos de design tradicionais poderiam não revelar facilmente.
Uma combinação de localização e funcionalidade

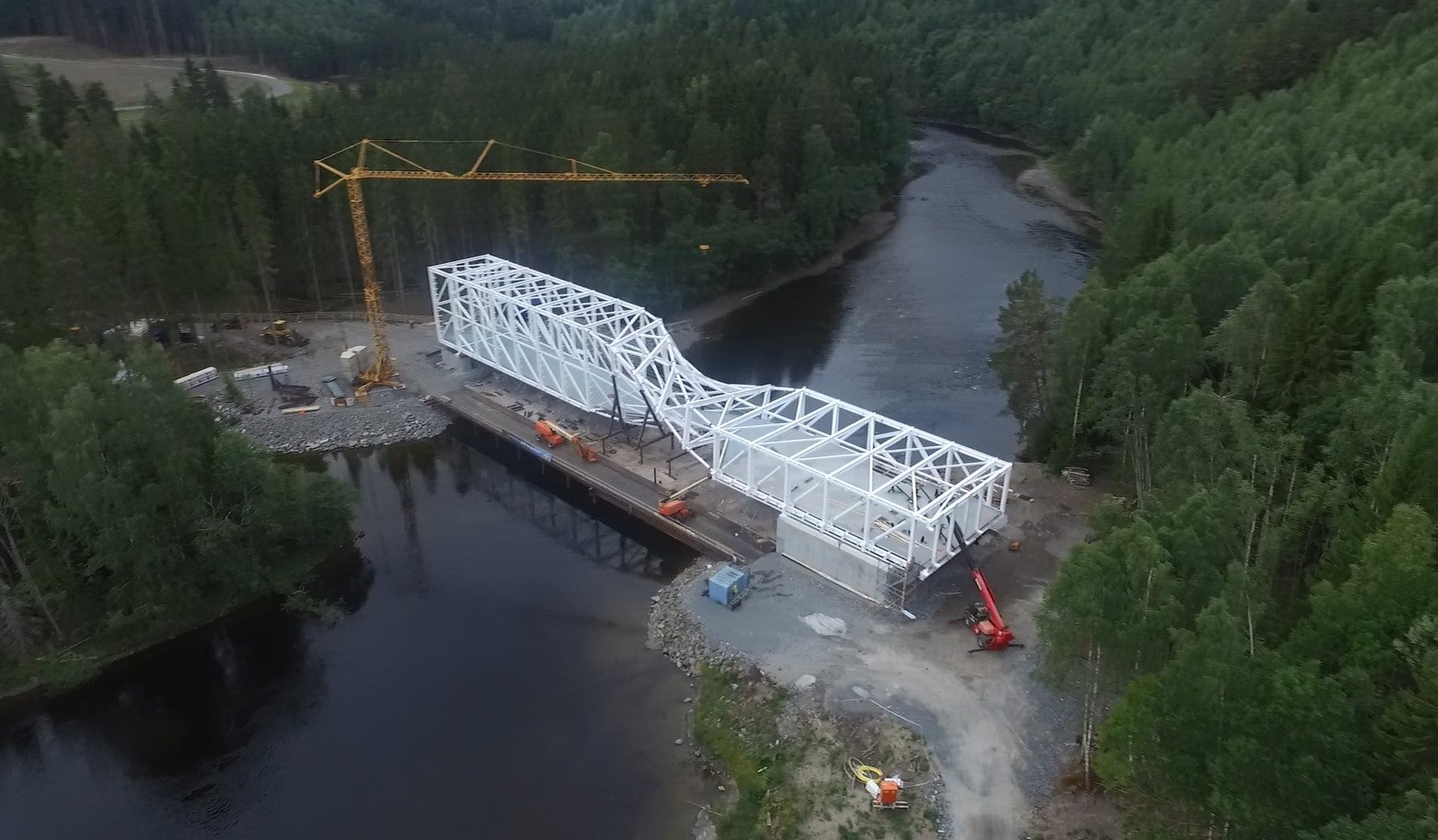

Esta estrutura inovadora não serve apenas como museu, mas também funciona como uma ponte sobre o Rio Randselva, ligando efetivamente duas áreas do parque anteriormente separadas. A localização estratégica e o design arquitetónico de "The Twist" tiveram um impacto profundo na sua localização de várias formas.
Ao funcionar simultaneamente como museu e ponte, "The Twist" melhorou significativamente a acessibilidade e a conectividade no interior do Parque de Esculturas Kistefos. Os visitantes podem agora percorrer facilmente o parque, explorando as suas diversas esculturas e elementos naturais sem necessidade de longos desvios. Esta dupla funcionalidade transformou efetivamente a experiência dos visitantes, tornando o parque mais coeso e fácil de percorrer.
