A propriedade de resistência de aderência de uma âncora simples em Detail 3D é o valor de cálculo da resistência de aderência de uma âncora adesiva (pós-instalada). É um parâmetro crucial para o dimensionamento de ancoragem em Detail 3D.
Em termos da EN 1992-4, podemos definir a resistência de aderência de cálculo como τRd = τRk /γMp
γMp é o coeficiente parcial de segurança definido pela tabela 4.1 da EN 1992-4
γMp = γMc = γc ⋅ γinst
γc = 1,5
γinst - fator que tem em conta a sensibilidade à instalação de fixadores pós-instalados. Pode ser encontrado na Especificação Técnica Europeia do Produto relevante para o produto específico.
τRk - é a resistência de aderência característica de um fixador colado pós-instalado. Depende da classe de resistência do betão e do estado do betão – fissurado vs. não fissurado. Pode ser encontrada no certificado da argamassa de injeção, por exemplo, ETA – Avaliação Técnica Europeia.
Exemplo Eurocode
Consideremos uma âncora colada pós-instalada em barra roscada M12 e argamassa Hilti HIT-HY 200-A V3. O furo é executado por percussão. A âncora é instalada em condições secas em betão fissurado C20/25. A vida útil de projeto é de 50 anos.

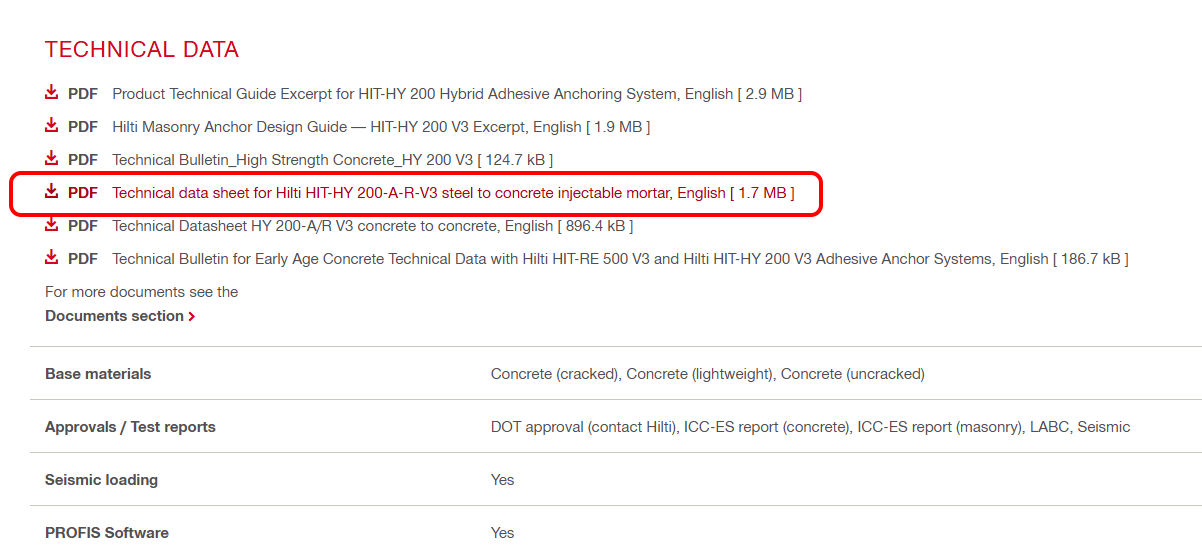

Em primeiro lugar, é necessário aceder à página web do produto HIT-HY 200-A aqui. Procuramos o documento ETA. Aceda à secção Dados técnicos da página e abra o documento PDF Ficha de dados técnicos para a argamassa injetável de aço para betão Hilti HIT-HY 200-A-R-V3, em inglês.
Na página 3 do documento, pode encontrar ligações para os documentos ETA relevantes.

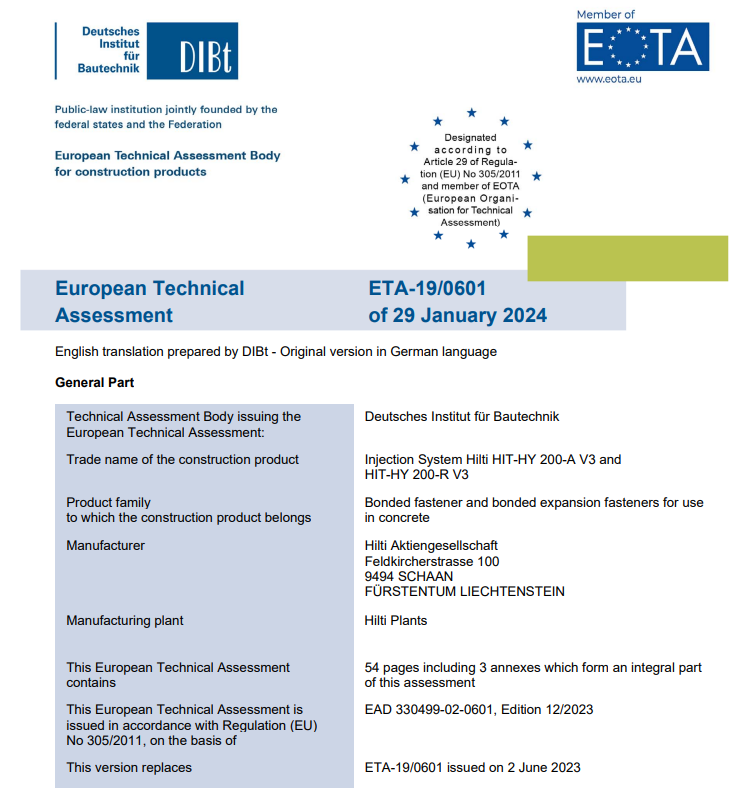

Abra o ETA-19/0601 indicado na primeira linha da tabela, que é o relevante para o nosso caso.

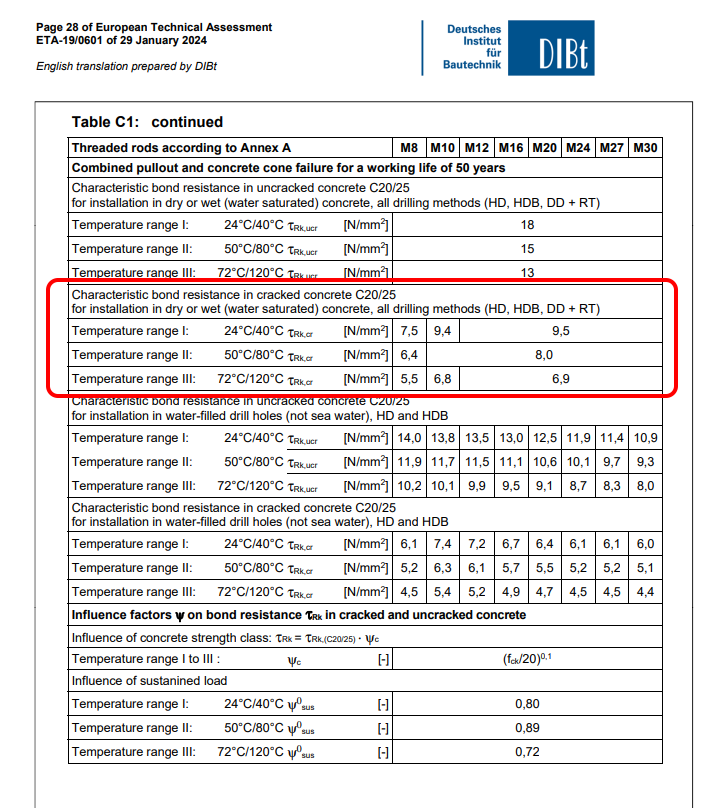

Na tabela C1 deste documento, pode encontrar os dados para τRk - resistência de aderência característica. De forma conservadora para a gama de temperatura II, no nosso caso τRk = 8,0 MPa.
Na tabela C1 do documento, pode também encontrar os valores relevantes de γinst. No nosso caso γinst = 1,0.
O valor final da resistência de aderência de cálculo é τRd = 8,0 /(1,5x1,0) = 5,3 MPa.
EXEMPLO ACI

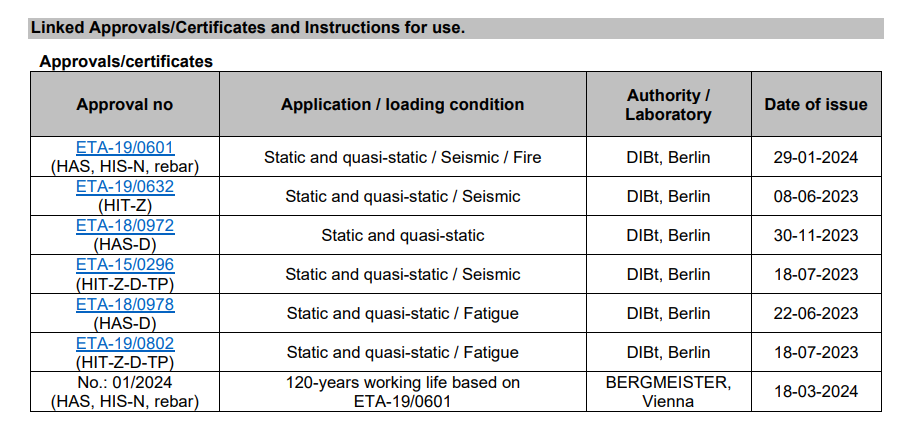

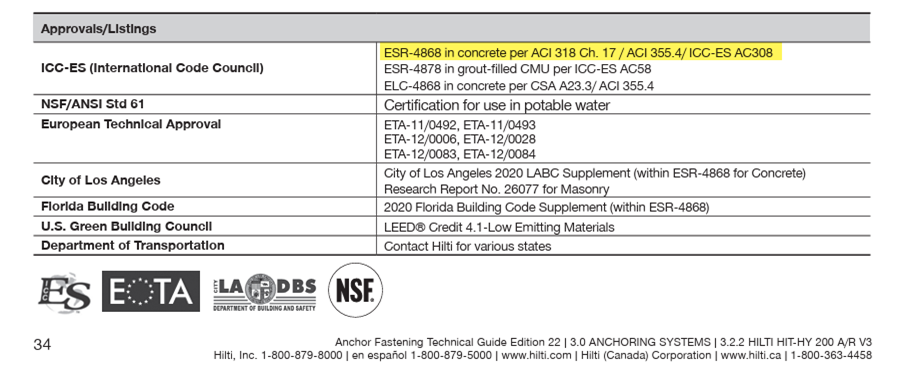

Ao utilizar o ACI, pode seguir um processo semelhante; por exemplo, para o Hilti HY200, aceda ao respetivo website. Localize o guia técnico do produto e abra o PDF. As aprovações são apresentadas na segunda página:
De seguida, podemos abrir o ESR selecionado: https://icc-es.org/report-listing/esr-4868/
As tabelas de resistência de aderência constam do documento. São apresentadas em função da resistência à compressão do betão, do estado fissurado ou não fissurado do betão, da gama de temperatura do betão e das condições de instalação.
A resistência de aderência característica resultante deve ser multiplicada pelo fator de redução de resistência associado, podendo também ser efetuado um ajuste da resistência de aderência para uma resistência à compressão do betão aumentada, conforme indicado nas notas de rodapé das tabelas de resistência de aderência.

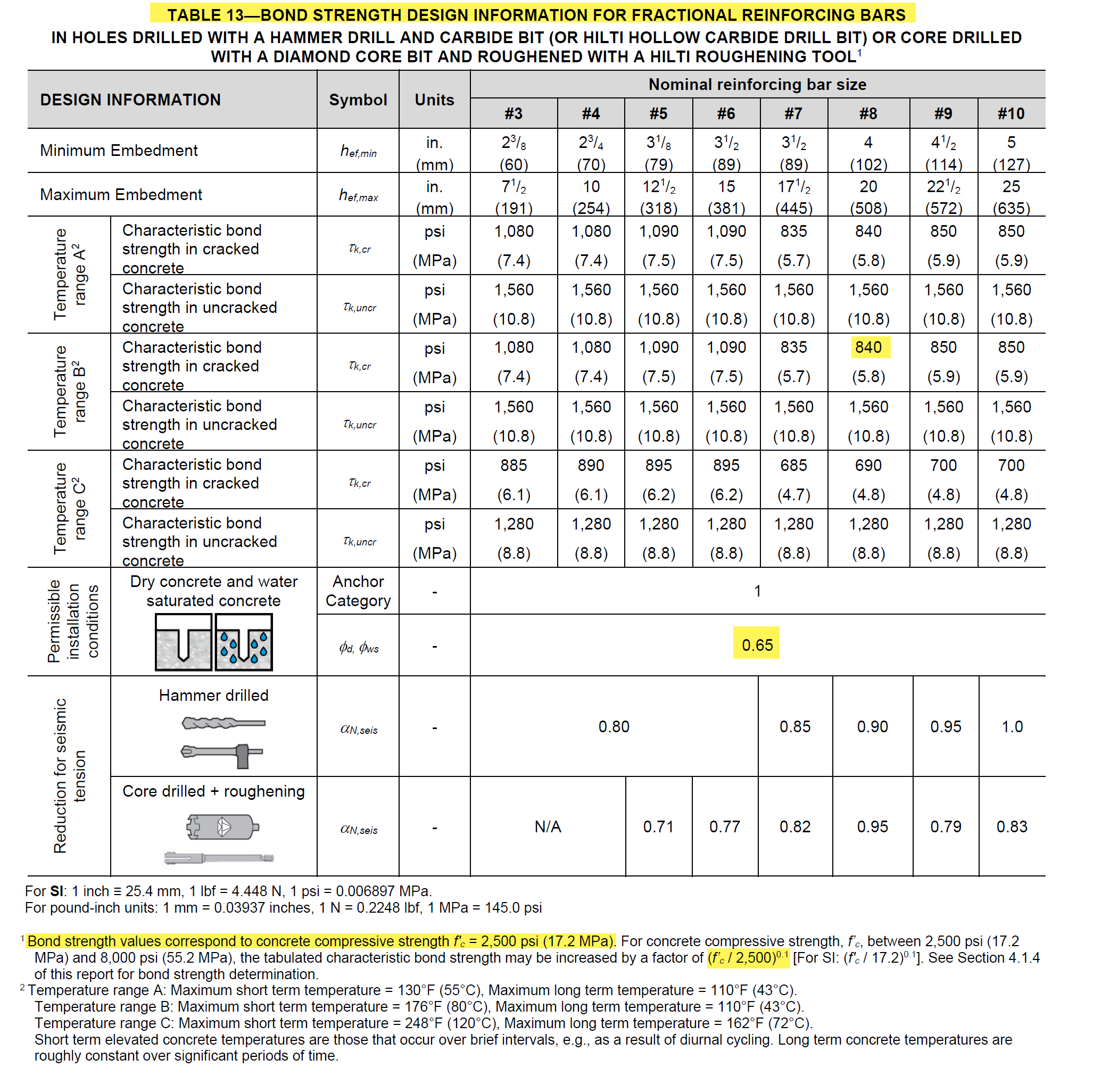

Após identificar a tabela correta, selecione a resistência de aderência característica em betão fissurado, que se deve aos princípios da aplicação Detail, onde a resistência à tração é desprezada.
- τRk=840 psi
- φd=0,65
- Fator de aumento para betão com f'c=4000 psi= 1,0481
- Valor de entrada da resistência de aderência IDEA StatiCa = 0,65*1,0481*840psi= 572,26 psi
A resistência de aderência deve ser introduzida a partir das fichas de dados técnicos; não considere os valores que temos por defeito.
O IDEA StatiCa 3D Detail é verdadeiramente indispensável para ancoragem!
