"Cores Arco-Íris" para armadura

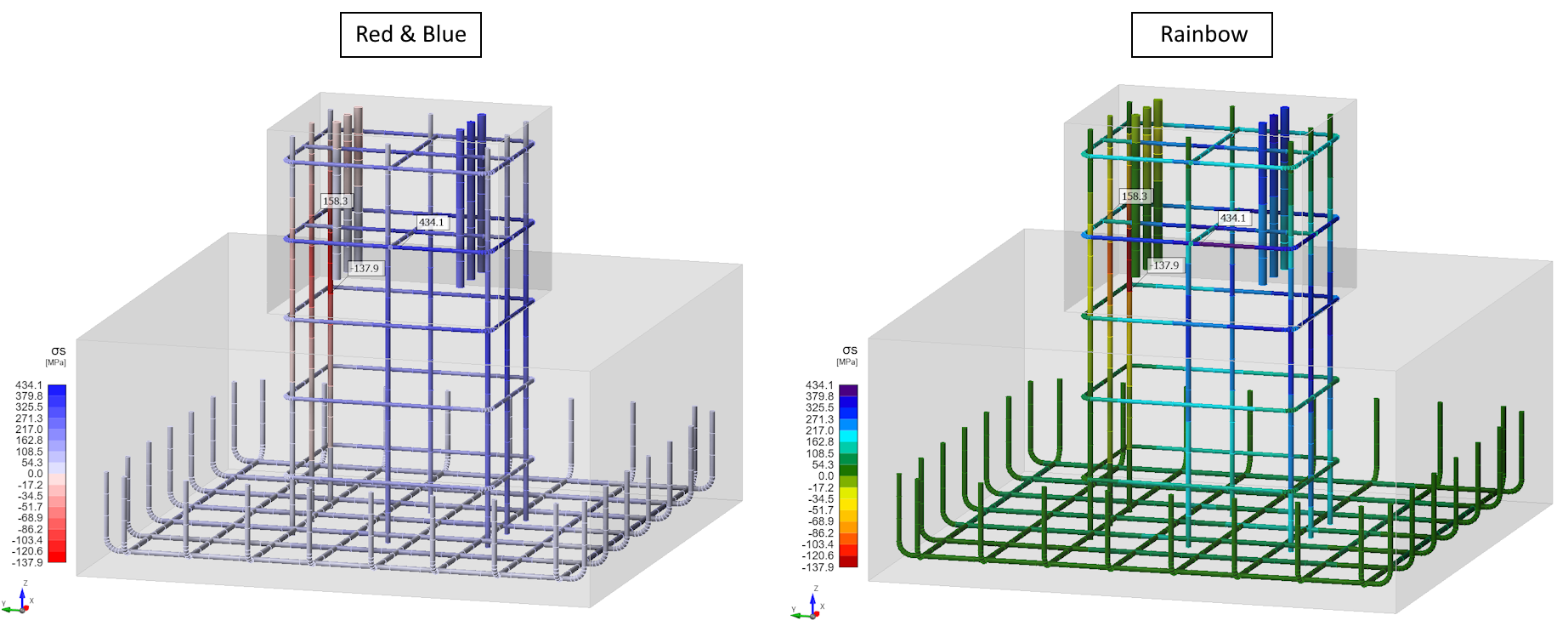

Para apresentar os resultados da armadura, é possível escolher entre a coloração arco-íris ou a coloração vermelho-e-azul (que distingue entre tração e compressão).

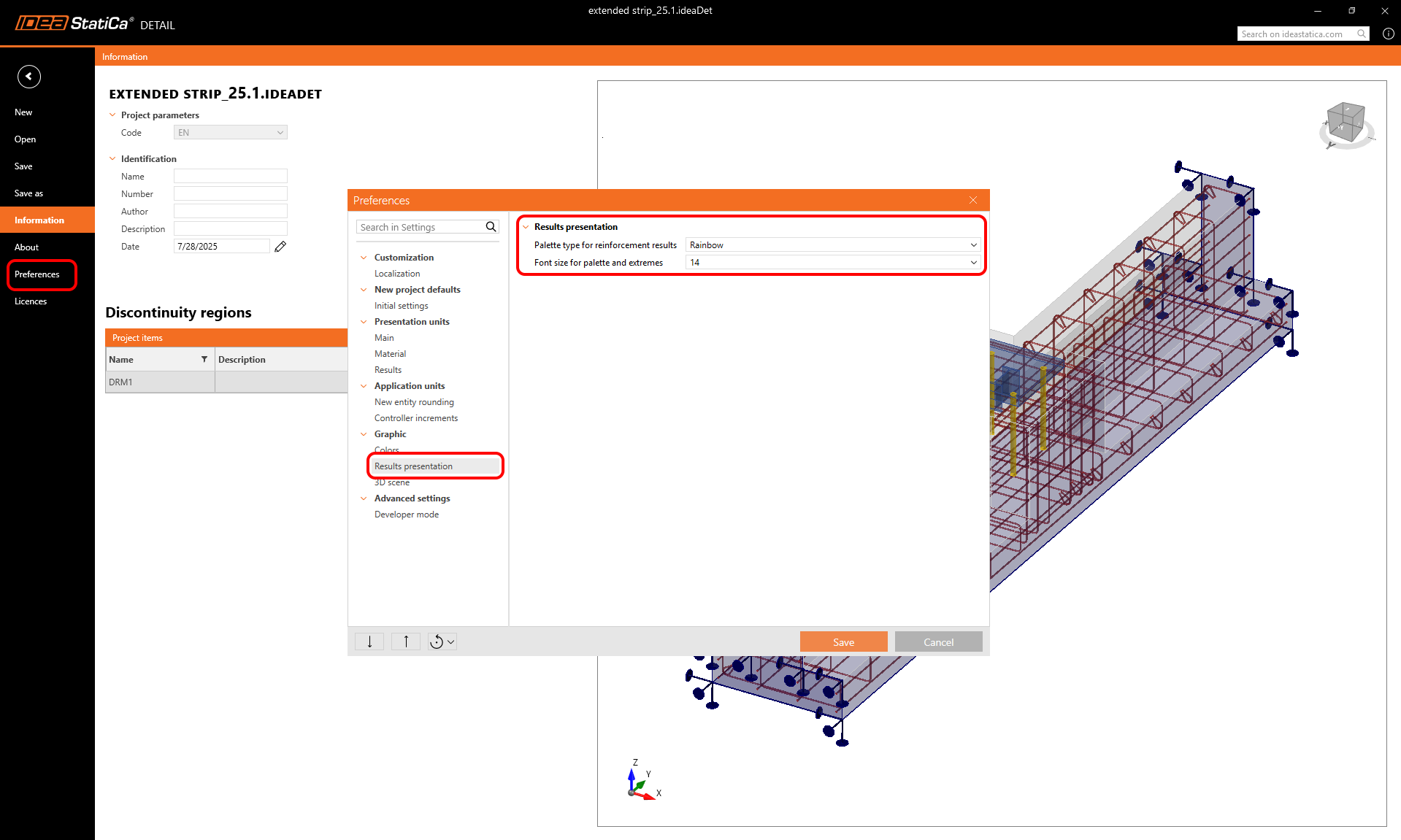

Esta definição pode ser ajustada no diálogo de preferências e é guardada com as definições da aplicação para projetos futuros. Da mesma forma, é possível definir o tamanho do tipo de letra para os valores apresentados na cena.
Limites personalizados para a paleta de resultados

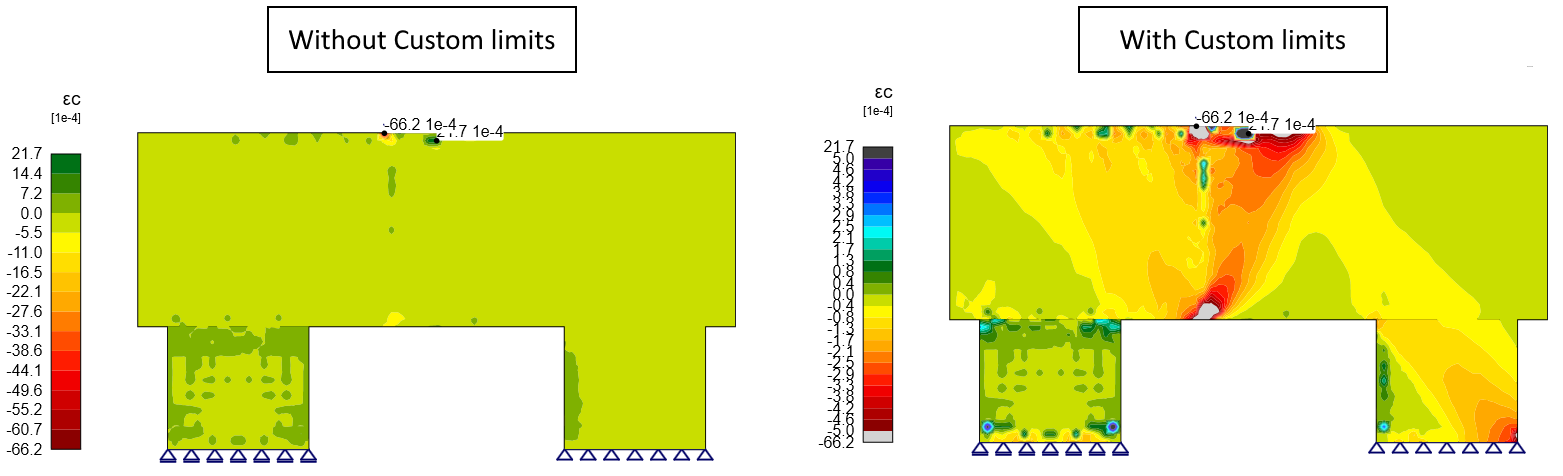

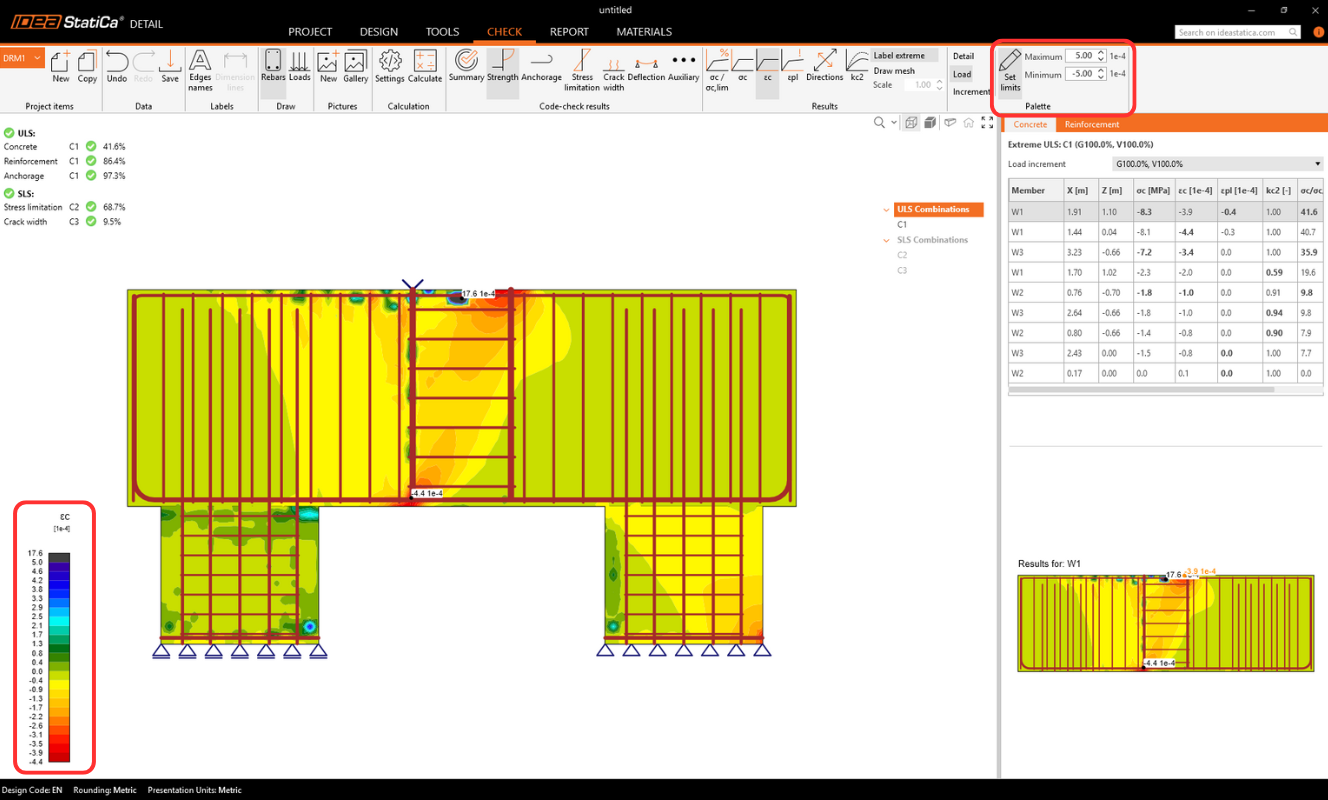

No friso principal, também é possível definir limites personalizados para a paleta de cores utilizada para apresentar os resultados. Isto é particularmente útil nos casos em que ocorrem picos com tensões concentradas, que de outra forma dificultariam a leitura dos resultados e a visualização das tensões no resto da estrutura.
Estas definições são temporárias (não são guardadas com o projeto), mas são guardadas para cada vista. Assim, ao alternar de um resultado para outro e vice-versa, as suas definições são mantidas. Além disso, as figuras podem ser guardadas na galeria e depois adicionadas ao relatório.
Apresentação de resultados apenas para a armadura selecionada
Para os resultados de Resistência na armadura (por exemplo, tensão, deformação) e os resultados de Ancoragem (por exemplo, tensão de aderência, Ftot, Flim), existe a opção de apresentar apenas a armadura selecionada.
A opção pode ser encontrada no separador principal:

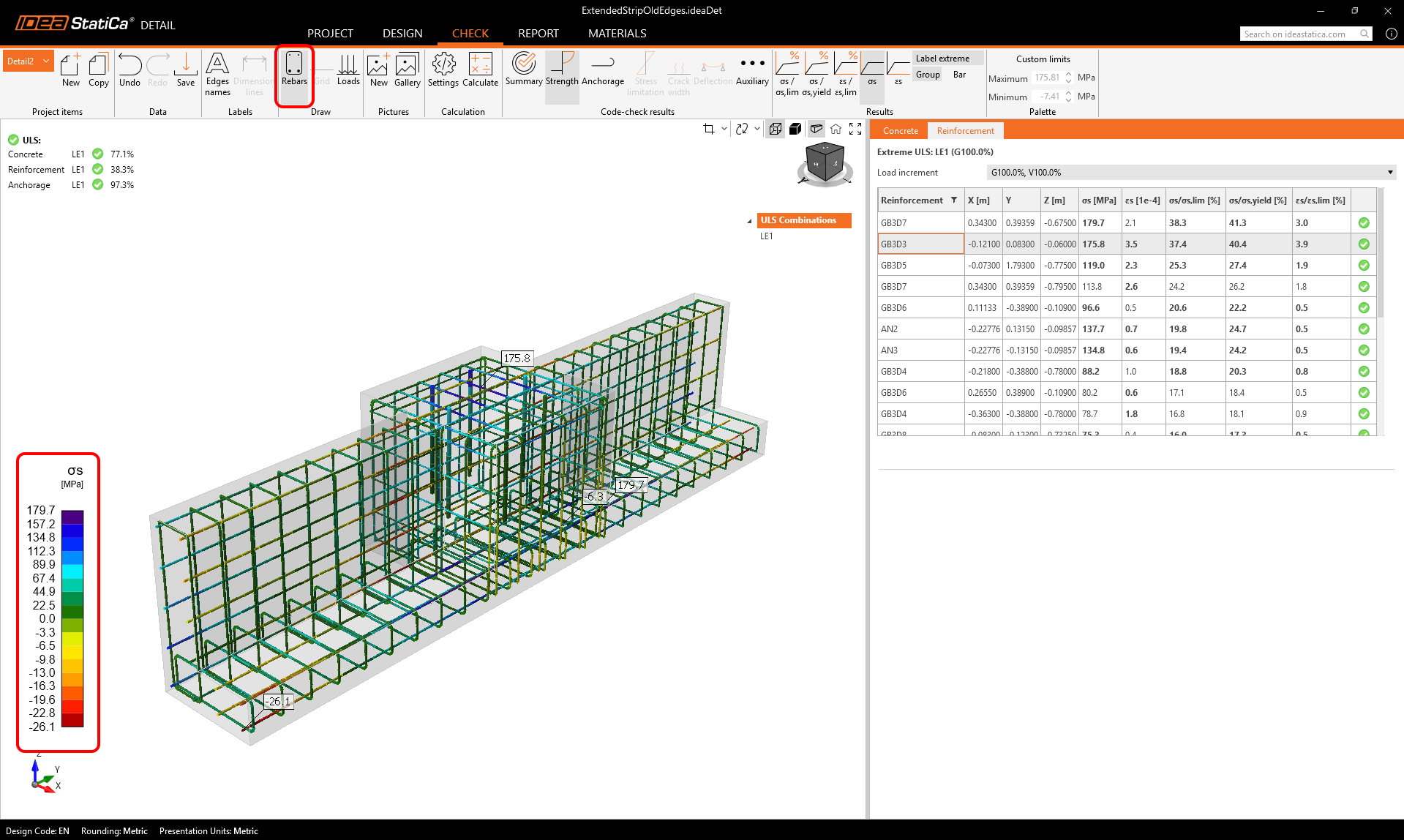

- Quando Varões = ATIVADO, os gráficos de resultados são apresentados em todos os grupos de armadura (comportamento predefinido).

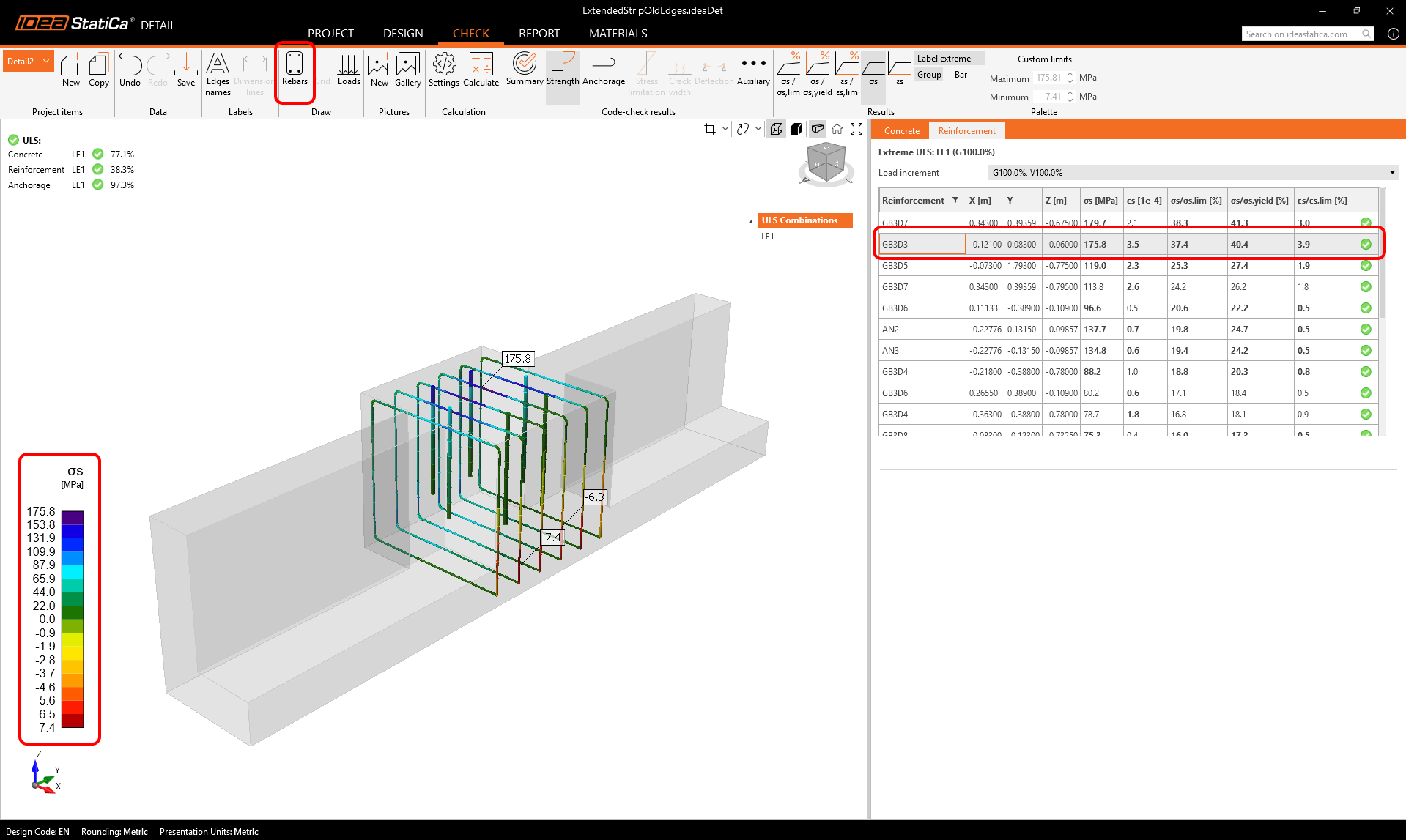

- Quando Varões = DESATIVADO, a cena apresenta os resultados apenas no grupo de armadura atualmente selecionado na tabela de Resultados (Grelha de Propriedades).
Qualquer vista filtrada pode ser guardada na Galeria como uma imagem definida pelo utilizador e depois inserida no relatório, eliminando a necessidade de edição externa.
