Firma Flint Engineering pracowała nad projektem budynku stalowego w nieco hybrydowym podejściu. Była odpowiedzialna wyłącznie za fundamenty oraz projekt głównych ram momentowych. Wykonawca nie chciał, aby ingerowali w jakikolwiek materiał z blachy cienkościennej. Zazwyczaj inżynier konstruktor nadzoruje cały budynek. W tym przypadku Flint Engineering musiał zadbać o stabilność i niezawodność konstrukcji oraz koordynować z klientem pozostałe części konstrukcji.
Kolejnym wyjątkowym elementem tego projektu jest to, że klient – wykonawca – chciał wyłącznie spawanych połączeń, co oznacza brak śrub w jakiejkolwiek ramie.
Flint włączył IDEA StatiCa do swojego procesu projektowego, poszukując efektywności w projektowaniu poprzez wykorzystanie wszystkich możliwości modelowania spoin oraz możliwości dodawania usztywnień w dowolnym miejscu połączenia.

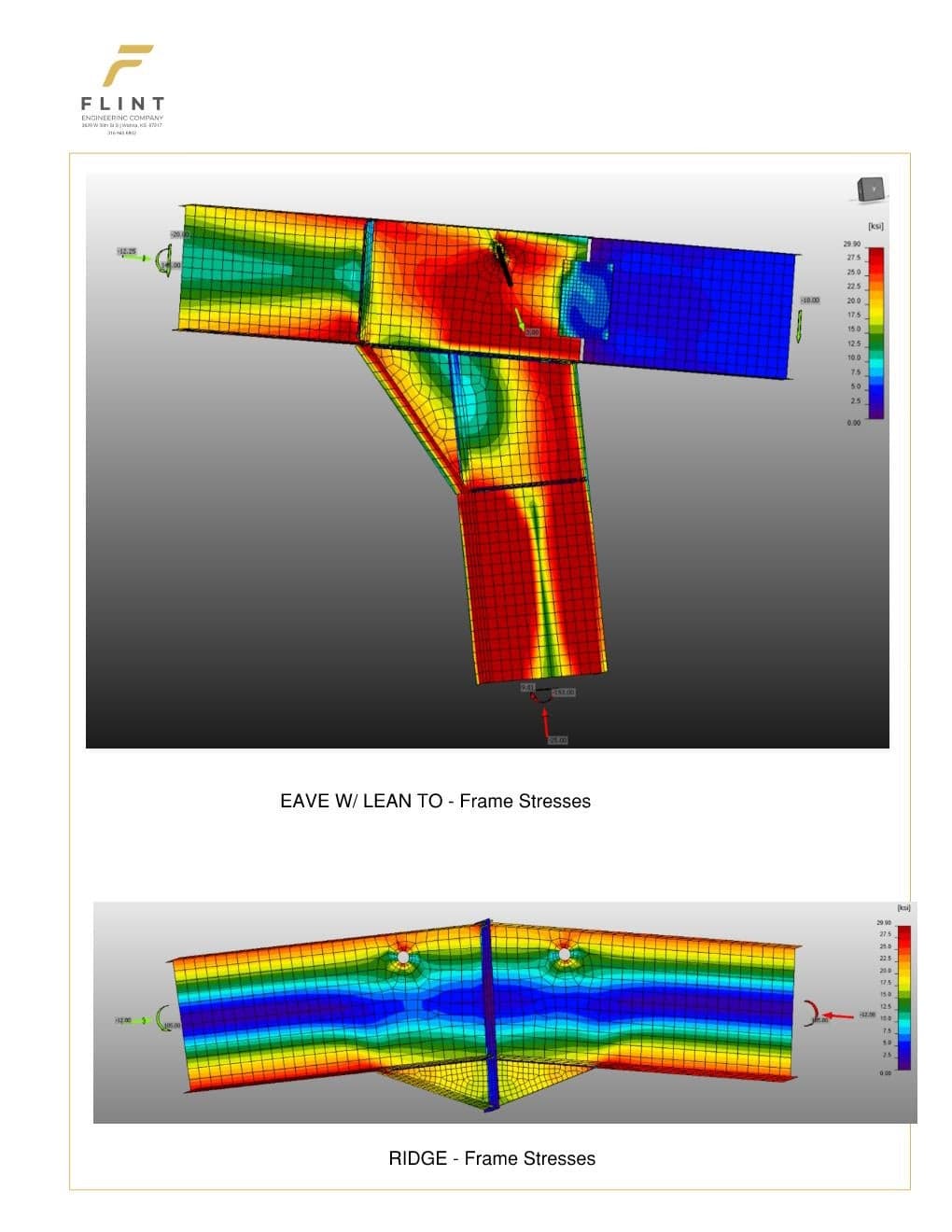

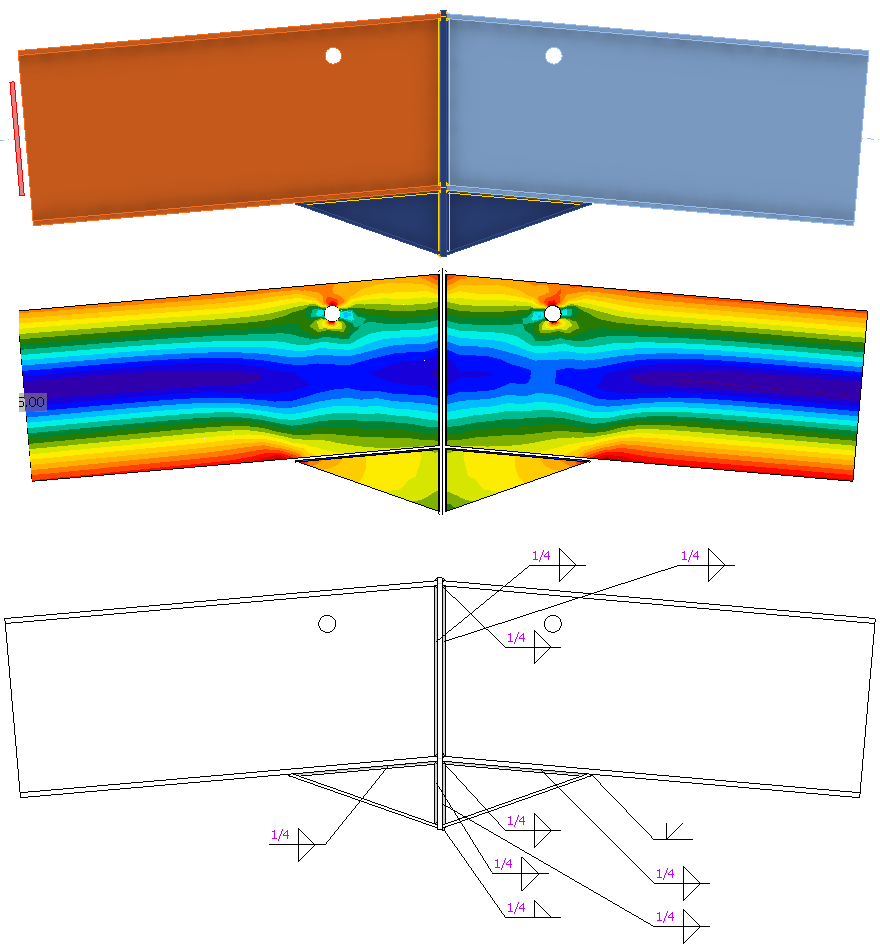

Wykonawca chciał również ponownie wykorzystać materiał dostępny w swoim zakładzie do wykonania skosów. Na przykład w poniższym połączeniu momentowym z blachą nakładkową dostępny był profil W10x33, który mógł zostać użyty jako skos.
IDEA StatiCa Connection umożliwił im wykorzystanie właściwości przekroju do modelowania skosu, a konkretnie zamodelowanie elementu usztywniającego i wybranie dostępnego materiału z zakładu.
Korzyścią z posiadania oprogramowania takiego jak IDEA StatiCa jest możliwość wychodzenia poza granice tego, co zostało przetestowane, ale w sposób bezpieczny, przy jednoczesnym spełnieniu wymagań normowych. Dodatkową zaletą jest możliwość szybkiego iterowania projektów i wprowadzania zmian.
Colten Johnson
Główny inżynier – Flint Engineering Company
Stany Zjednoczone

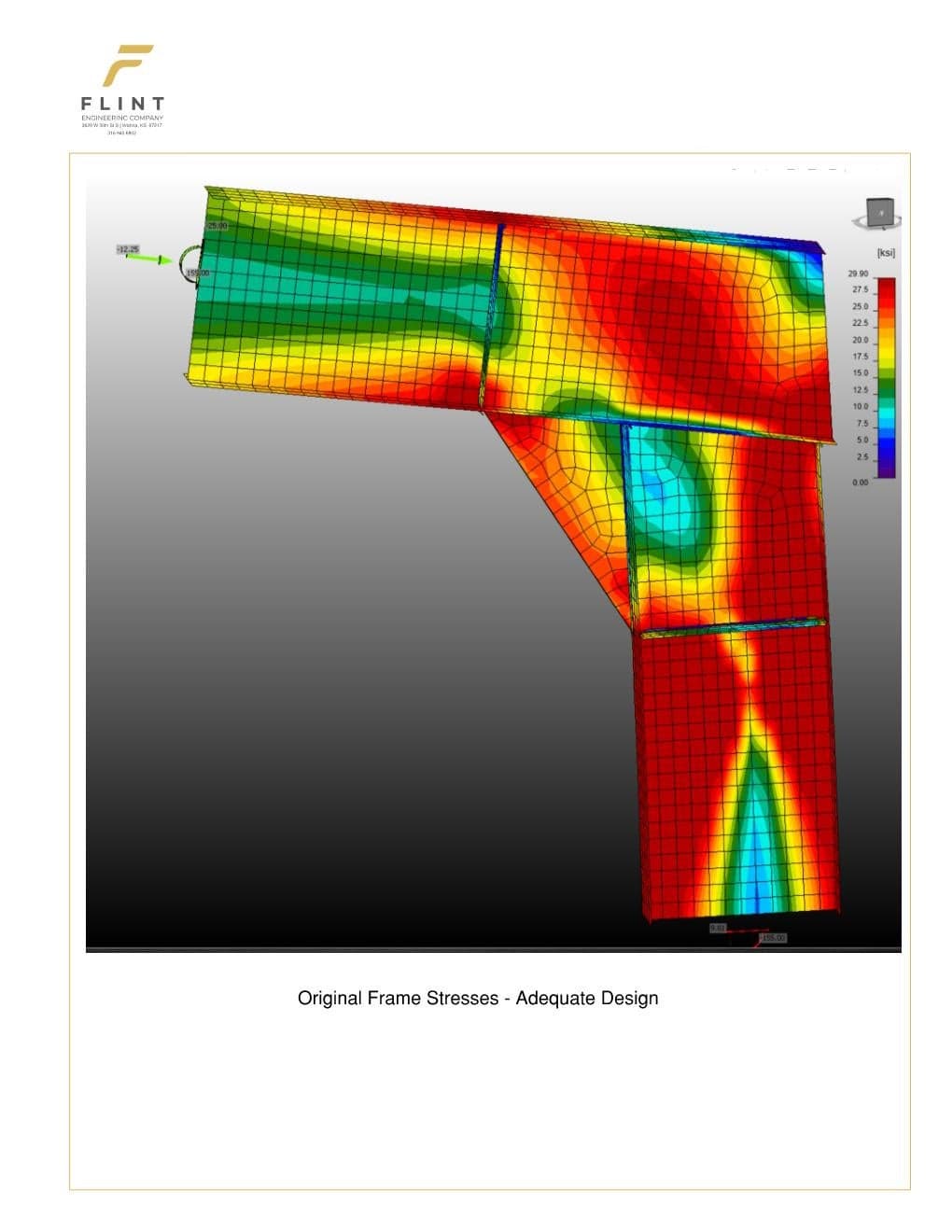

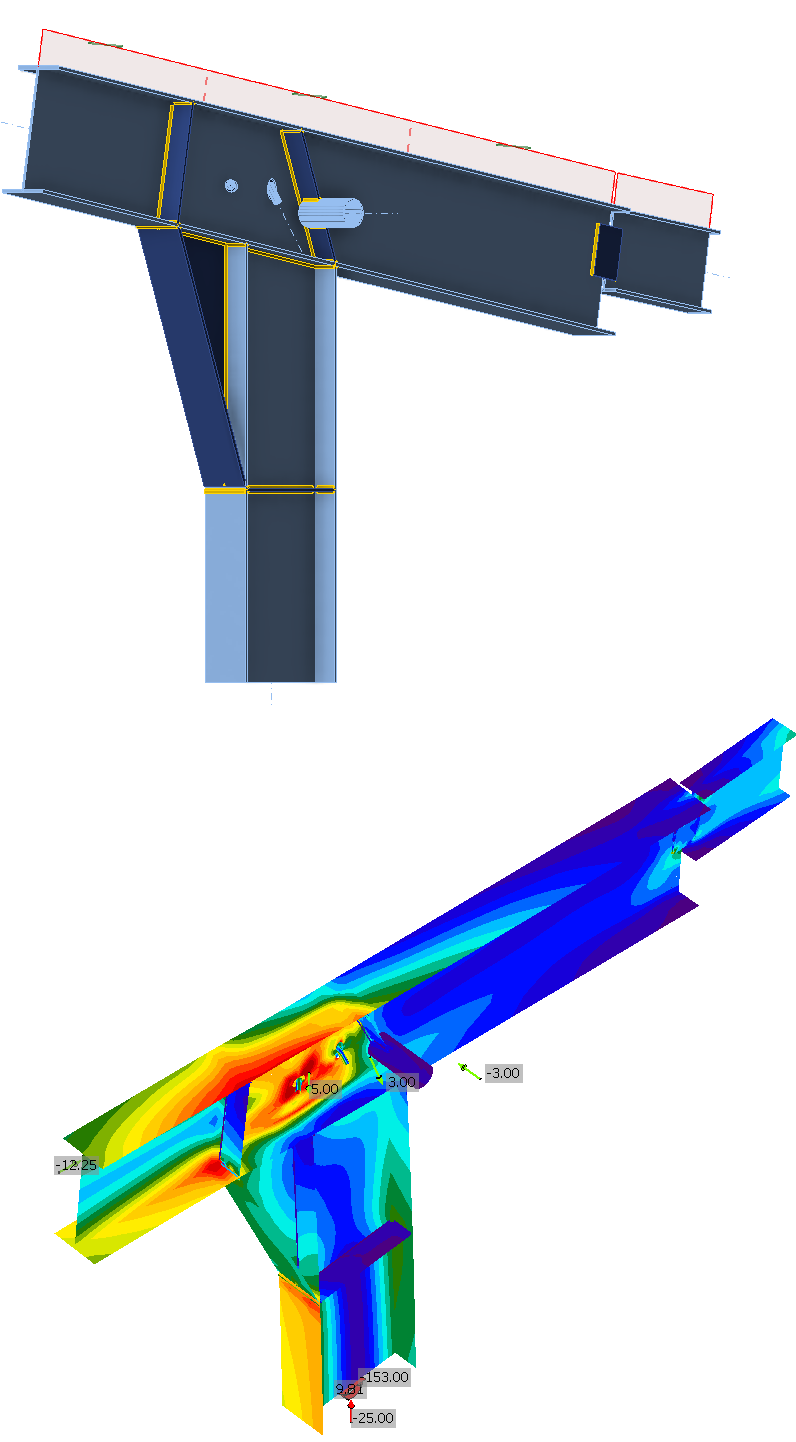

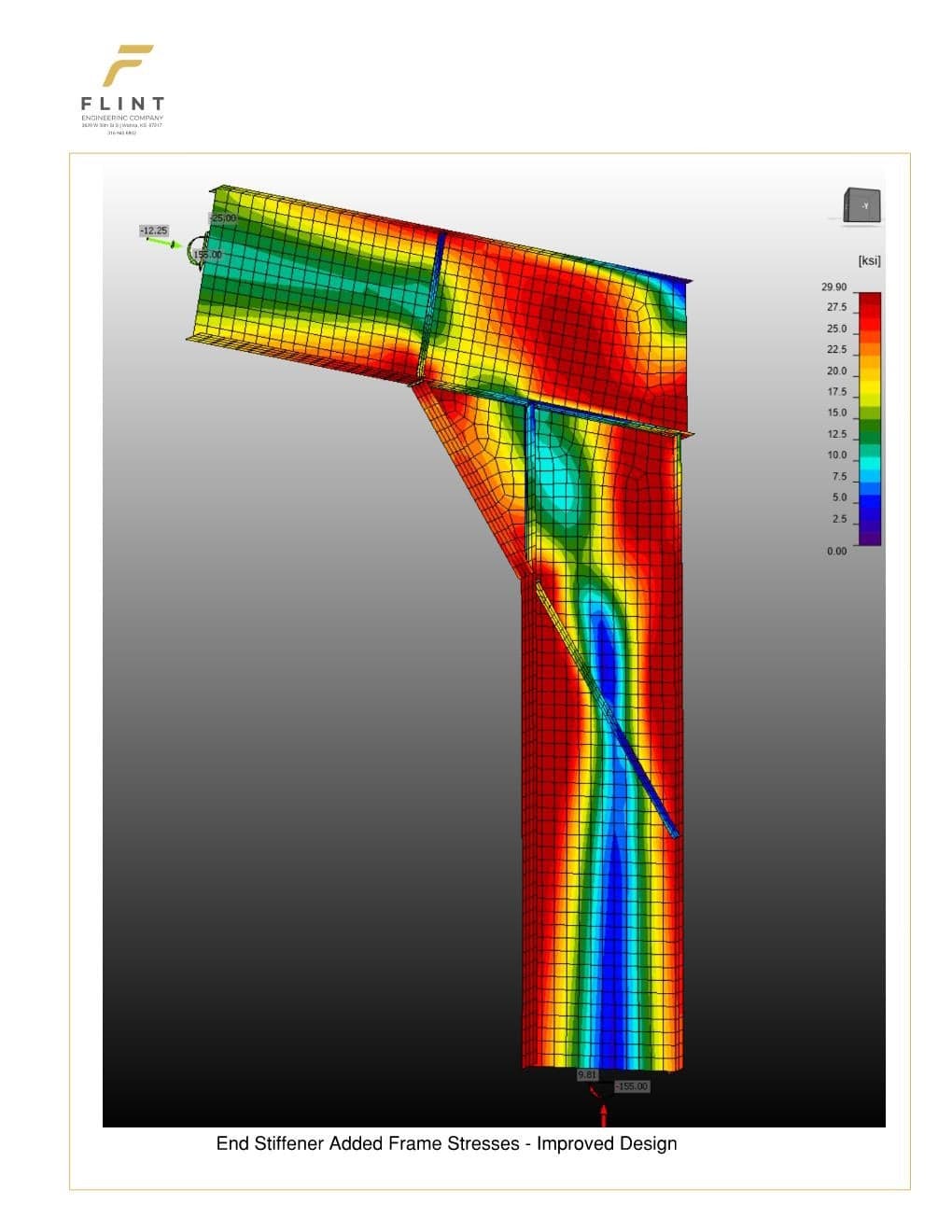

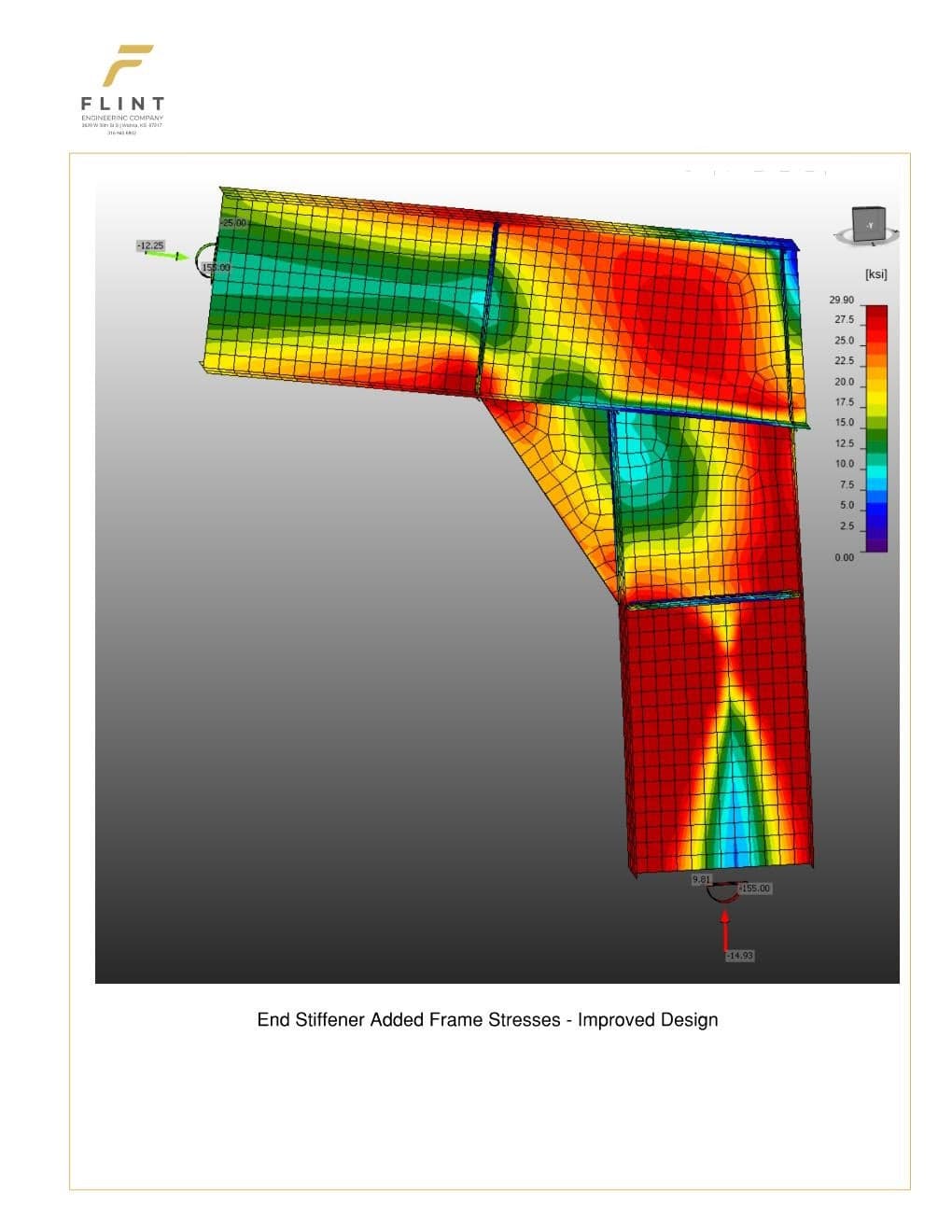

Drugi omawiany przykład dotyczy końca ramy momentowej ze zmianą wysokości przekroju. Belka momentowa jest wysunięta poza punkt roboczy, a jednocześnie do środnika belki są przymocowane stężenia krzyżowe z prętów, wprowadzając siły rozciągające działające poza płaszczyzną.
IDEA StatiCa umożliwił firmie Flint Engineering zamodelowanie wszystkich elementów w złączu i odwzorowanie połączenia stężeń krzyżowych ze środnikiem, które w rzeczywistości było wykonane za pomocą podkładki Hillside. Rozwiązanie połączenia zostało przedstawione w następnej części webinaru.
Nagranie webinaru
Obejrzyj nagranie webinaru dotyczącego projektu firmy Flint Engineering, aby dowiedzieć się więcej o tym projekcie.
