Środowisko aplikacji dla użytkowników pracujących z normą ACI zostało dostosowane do jednostek imperialnych, materiałów zdefiniowanych przez normę, zasad detalizacji, sprawdzeń normowych, nomenklatury itp. Wprowadzone ulepszenia sprawią, że Detail będzie bardziej przyjazny i zrozumiały dla użytkowników ACI.
Przejdźmy przez nowe funkcje jedna po drugiej!
Nowe szablony dla normy ACI
Stworzono zupełnie nowy zestaw szablonów dla normy ACI, uwzględniający zasady detalizacji i materiały zdefiniowane w ACI 318-19.

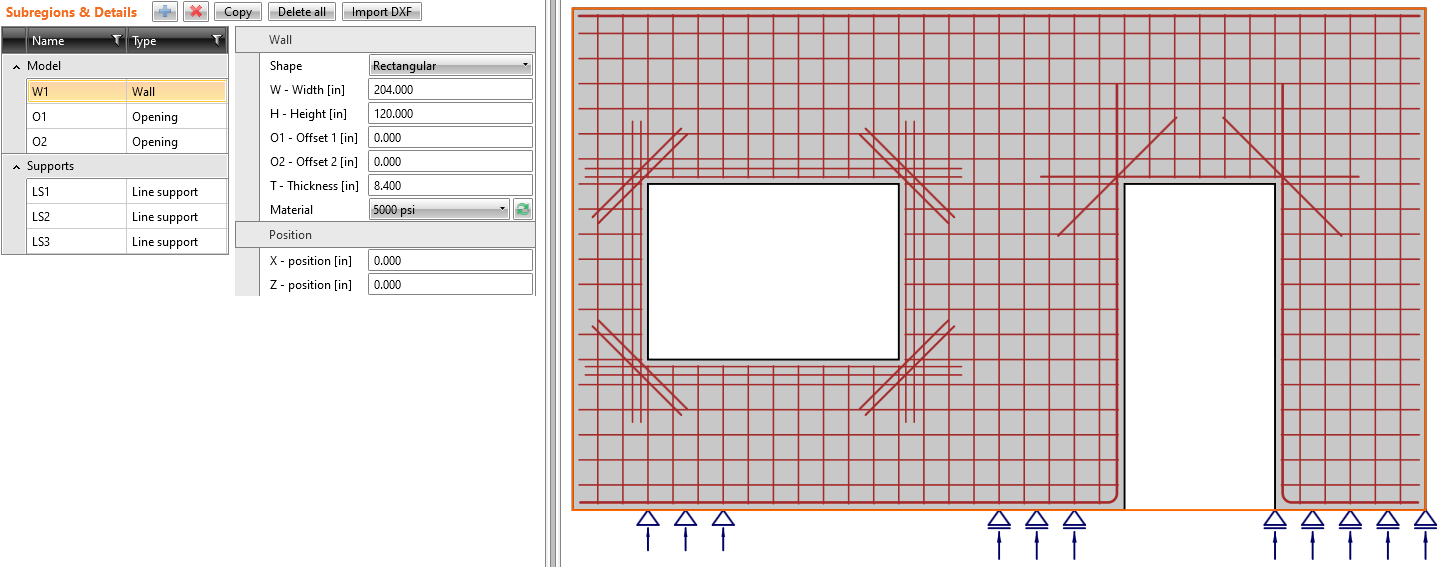

W oknie Nowy projekt można zobaczyć trzy zestawy nowych szablonów – Belki, Węzły ramowe i Ściany.
Po wybraniu szablonu tworzony jest nowy model wraz ze zbrojeniem, obciążeniami i kombinacjami.

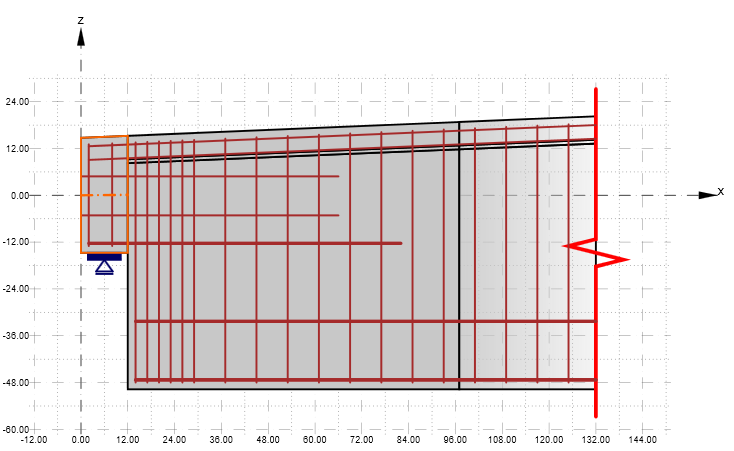

Właściwa siatka dla jednostek imperialnych
Siatka w widoku w głównym oknie graficznym jest teraz poprawnie zaokrąglona w stopach i calach, jeśli ustawione są jednostki imperialne.

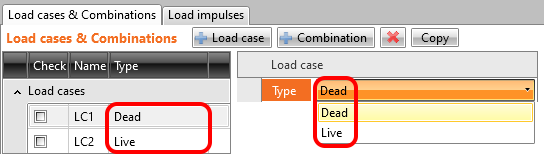

Zmienione nazwy typów obciążeń
Ponieważ norma ACI stosuje odmienną terminologię, przedefiniowaliśmy typy przypadków obciążeń. Obciążenie stałe (Dead) i obciążenie zmienne (Live) zastąpiły odpowiednio Permanent i Variable.

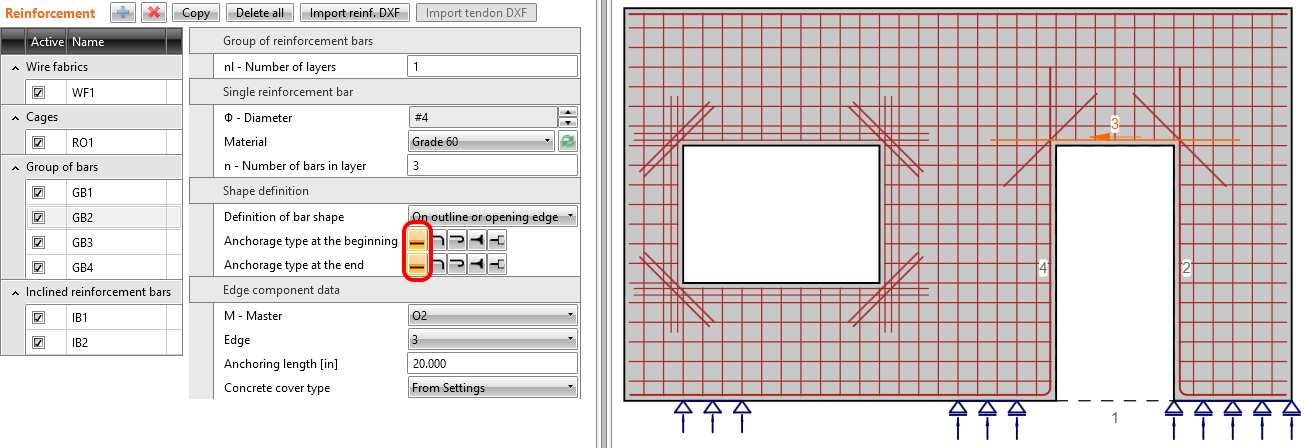

Typ zakotwienia
W porównaniu z poprzednią wersją, teraz umożliwiamy definiowanie zbrojenia bez żadnych modyfikacji na początku (końcu), takich jak hak, pełna przyczepność itp.

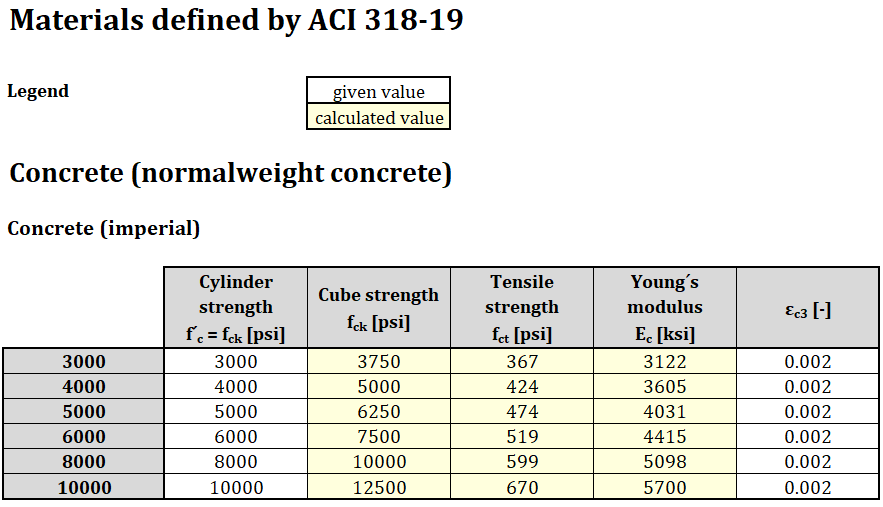

Nowy zestaw materiałów zdefiniowanych w ACI 318-19

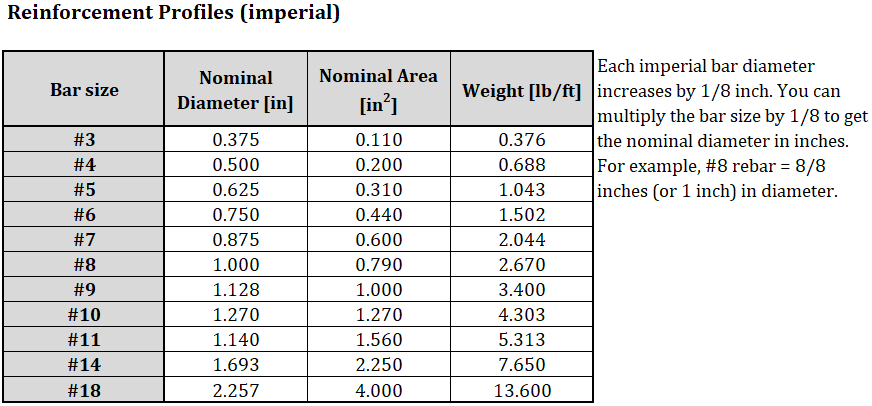

ACI 318-19 definiuje materiały dla betonu zwykłego i zbrojenia (niesprężone pręty żebrowane), które zostały teraz zaimplementowane w aplikacji Detail. Materiały są zdefiniowane zarówno w jednostkach imperialnych, jak i metrycznych. Wszystkie właściwości materiałów (dla betonu i zbrojenia stalowego) zdefiniowane przez ACI 318-19 (oraz powiązane dokumenty ASTM) są podane poniżej.
Dostępne w edycjach Enhanced programu IDEA StatiCa Concrete.
